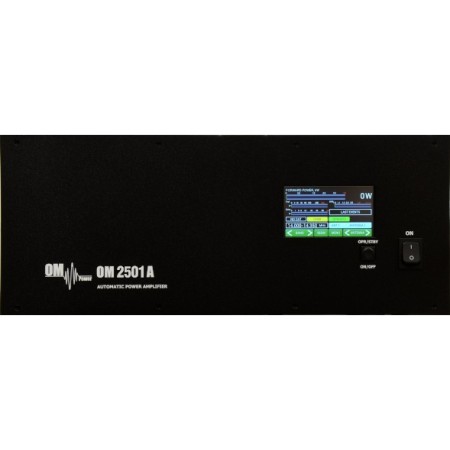

OM2500A



CHIEDERE QUALI SONO I TEMPI DI CONSEGNA





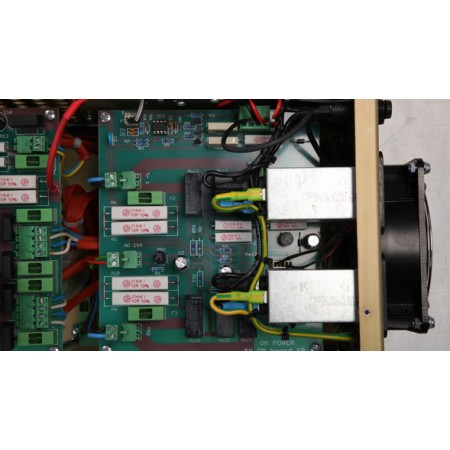

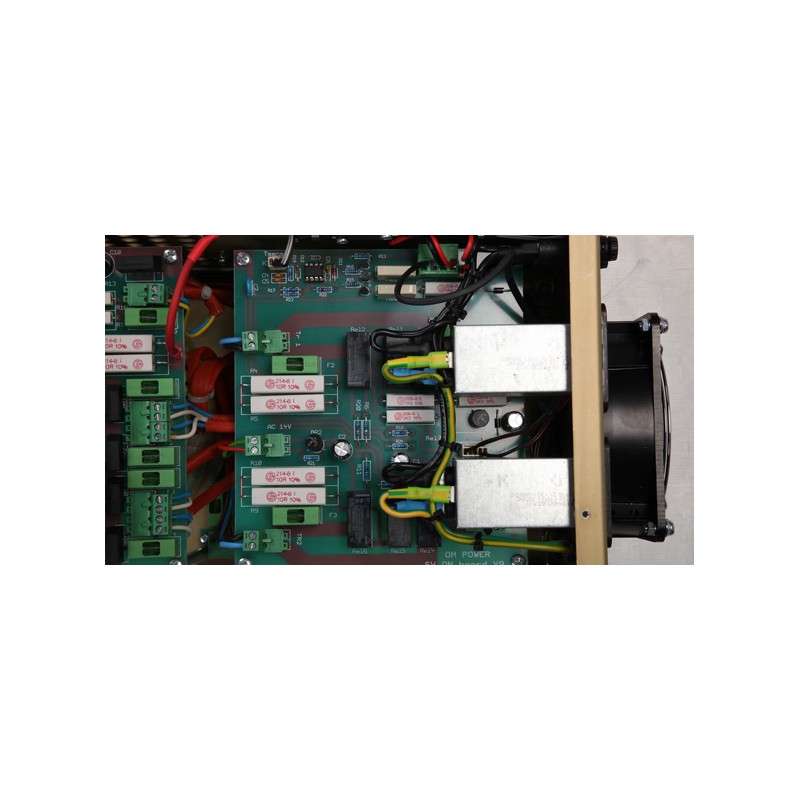

DESCRIZIONE GENERALE E VANTAGGI

L'amplificatore lineare OM2500A, è stato progettato per tutte le bande a onde corte amatoriali da 1,8 fino a 29 MHz (tra cui WARC - bande) e tutte le modalità. Inoltre è dotato di un tetrodo ceramica FU-728F.



VANTAGGI OM2500A

- Passaggio automatico tra bande;

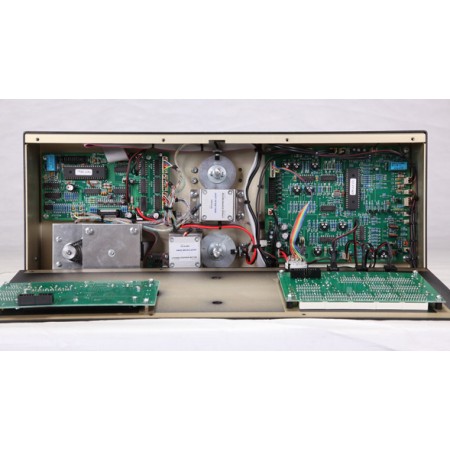

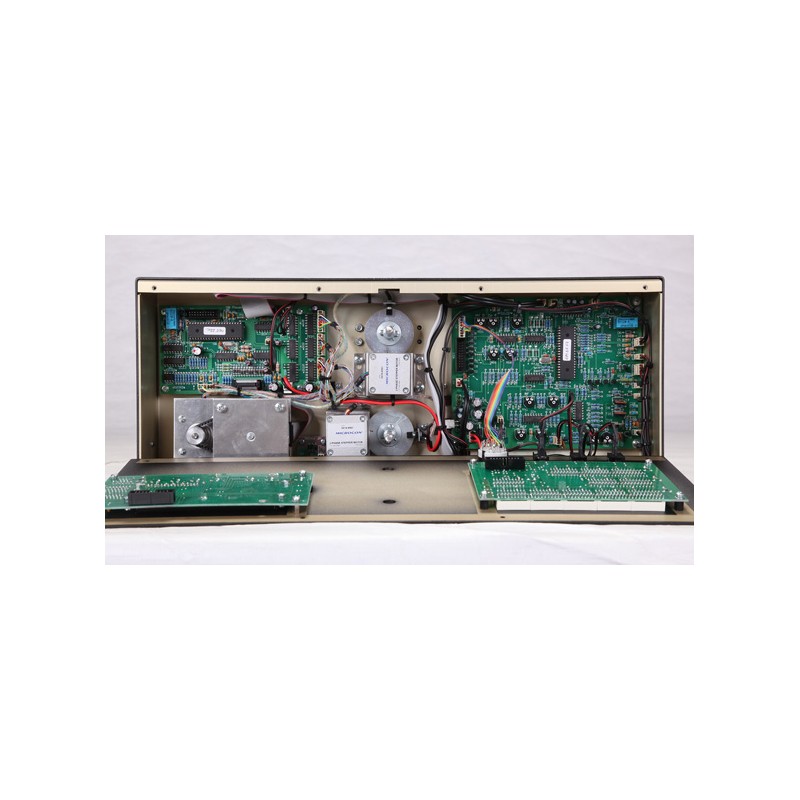

- Sintonizzazione automatica con nastro secondo segmenti;

- Passaggio automatico del filtro passa-banda;

- Passaggio automatico del commutatore d'antenna;

- Possibilità di utilizzare 2 antenne diverse all'interno di una banda o segmento.



PIENA COMPATIBILITA' CON:

- VENGO;

- YAESU;

- ELECRAFT;

- TEN-TEC ORION;

- KENWOOD;

- ICOM ricetrasmettitori protocollo utilizzando da dispositivi microHAM uscita -CI-V (MH II, MK2R, MK2R+ ecc);

- FLEX RADIO SERIE 6xxx;



SPECIFICHE:

- Copertura in frequenza: bande amatoriali 1,8-29,7 MHz compresi WARC;

- Potenza di uscita: 2500W in SSB e CW 2000W in RTTY, AM e FM;

- Driver di potenza: da 60 a 80 W per la piena potenza di uscita;

- Impedenza d'ingresso: 50 Ohm VSWR <1.5:1;

- Amplificazione d'uscita: 17 dB;

- Impedenza di uscita: 50 Ohm sbilanciato;

- SWR massima d'uscita: 2:1;

- Protezione SWR: commutazione automatica a STBY, energia quando riflessa è 350W o superiore;

- Distorsione di intermodulazione: 32 dB al di sotto di uscita nominale;

- Soppressione delle armoniche: <-50 dBc;

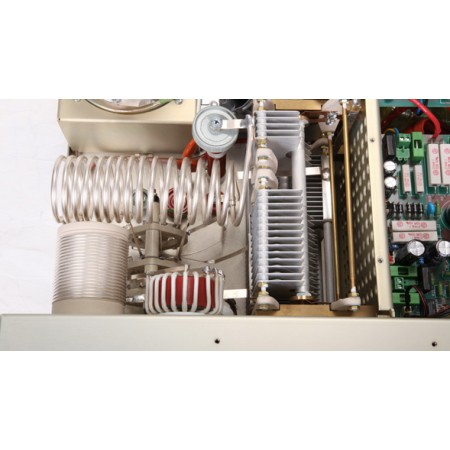

- Tubo: FU-728F tetrode ceramica;

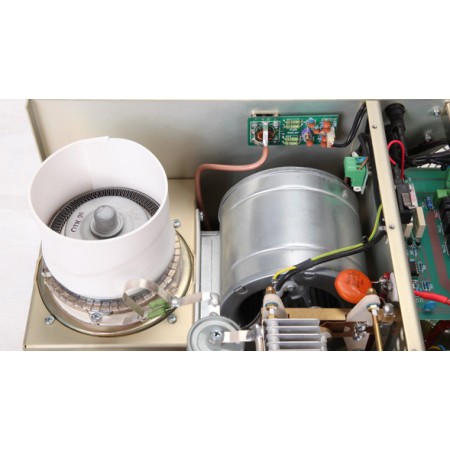

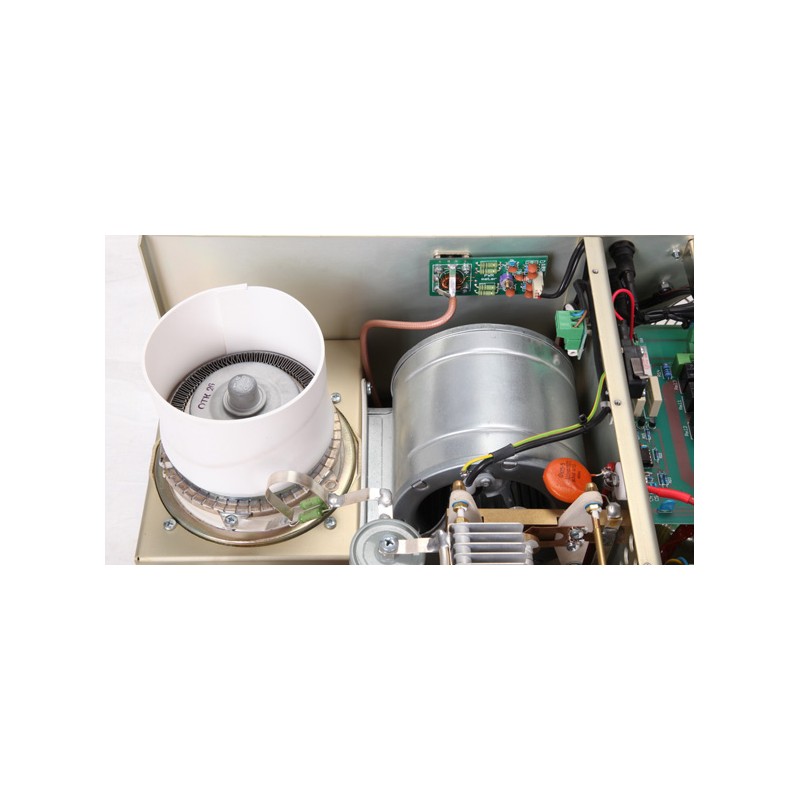

- Dispositivo di raffreddamento: ventilatore centrifugo + ventilatore assiale;

- Alimentazione: 2 x 230V - 50 Hz una o due fasi;

- Transformers: 2 pezzi di trasformatore toroidale 2.0 kVA;



CIRCUITI DI PROTEZIONE:

- SWR troppo alta;

- Corrente anodo troppo alta;

- Corrente dello schermo troppo alta;

- Corrente di griglia troppo alta;

- Misuning di amplificatore di potenza;

- Soft start per proteggere le fusibili;

- Passare da "on-blocco" ad amplificatore aperto;



INDICAZIONI GRAFICO A BARRE:

- Potenza grafico a barre: 50 LED;

- Potenza riflessa grafico a barre: 20 LED;

- Corrente a schermo (lg2 grafico a barre): 10 LED;

- Tensione anodica, corrente anodica. tuning grafico a barre: 30 LED

INDICATORI LED:

- Ora a griglia di ontrollo (lg1-2 LED);

- WAIT: preriscaldamento del tubo (180 sec.);

- STBY: standby;

- OPR: condizione di funzionamento;

- GUASTO: fallimento, lo spegnimento per circa 4 sec.;

- INIBIZIONE: condizione di funzionamento

- ANT 1: che ANT è l'uso

- ANT 2: che ANT è l'uso

- UP - DWN: lista del menu

- MAN: funzionamento manuale

- AUTO: funzionamento automatico

- TUNE: messa a punto

- ANT: selezione ANT



- Dimensioni: 485 x 200 x 455 millimetri (larghezza x altezza x profondità)

- Peso: 40 kg



---



General description and the advantages of the OM2500A Amplifier

The linear amplifier OM2500A is designed for all short wave amateur bands from 1.8 till 29 MHz (including WARC – bands ) and all modes . It is equipped with a ceramic tetrode FU-728F.



The advantages of OM2500A:

- Automatic switching between bands

- Automatic tuning with the band according to segments

- Automatic switching of band pass filter

- Automatic switching of the antenna switch

The possibility to use 2 different antennas within one band or segment

- Full compatibility with

- ICOM

- YAESU

- ELECRAFT

- Ten-Tec Orion

- Kenwood

- Icom transceive protocol using by microHAM devices –CI-V output (MK II, MK2R, MK2R+, etc)

- Flex Radio Series 6xxx



Specification of OM2500A:

Frequency coverage:	amateur bands 1.8 – 29.7 MHz including WARC
Power output:	2500 W in SSB and CW 2000 W in RTTY, AM and FM
Driver Power:	60 to 80 W for full Output Power
Input impedance:	50 Ohm VSWR < 1.5 : 1
Output amplification:	17 dB
Output impedance:	50 Ohm unbalanced
Maximum output SWR:	2:1
SWR protection:	automatic switching to STBY , when reflected power is 350W or higher
Intermodulation distortion:	32 dB below nominal output
Suppression of harmonics:	< -50 dBc

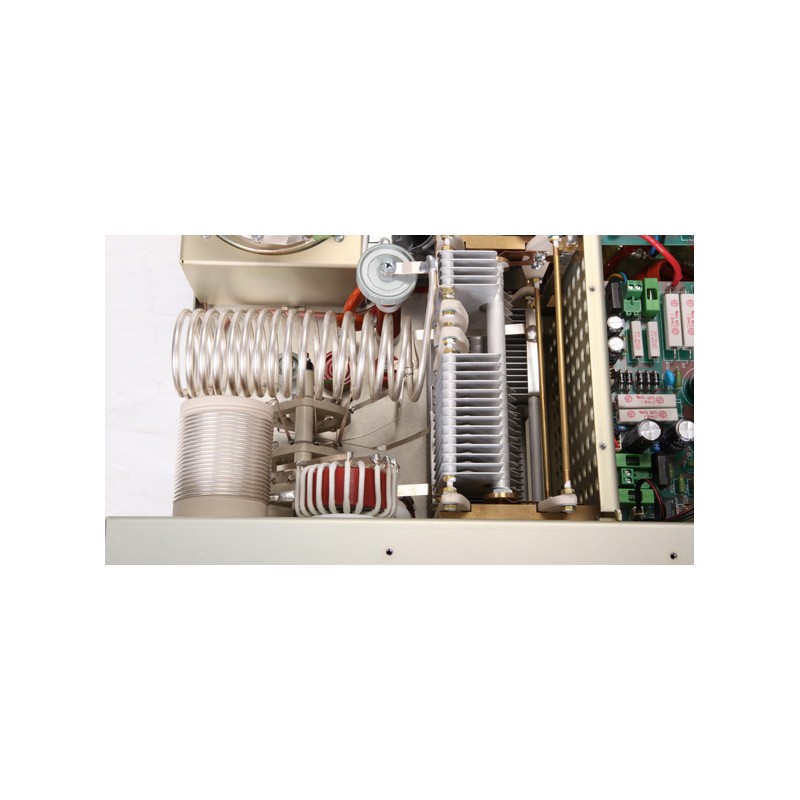

Tube:	FU-728F Ceramic tetrode
Cooler:	Centrifugal blower + axial blower
Power supply:	2 x 230 V - 50 Hz one or two phases

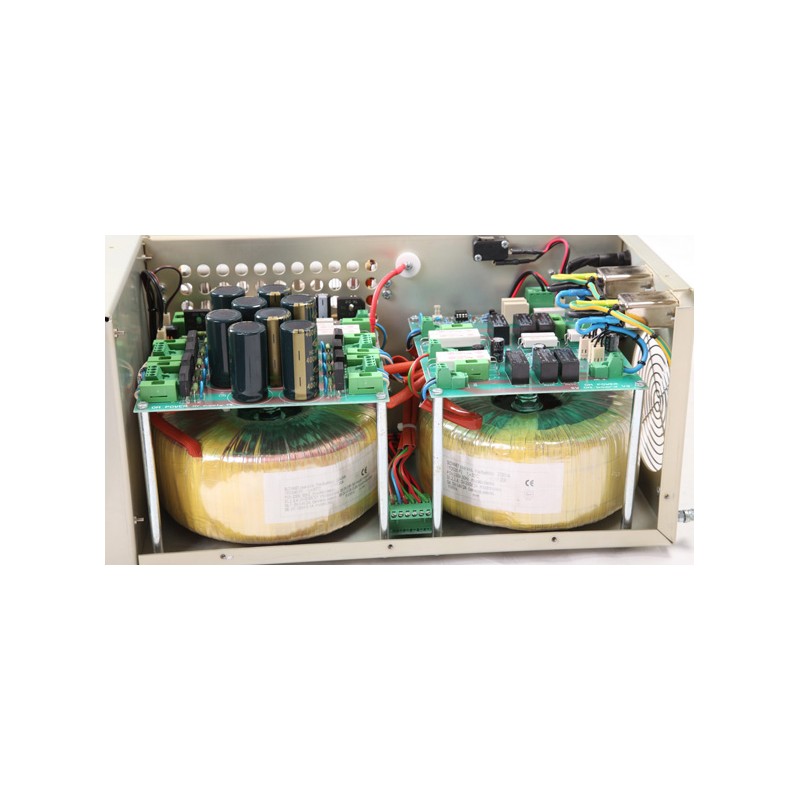

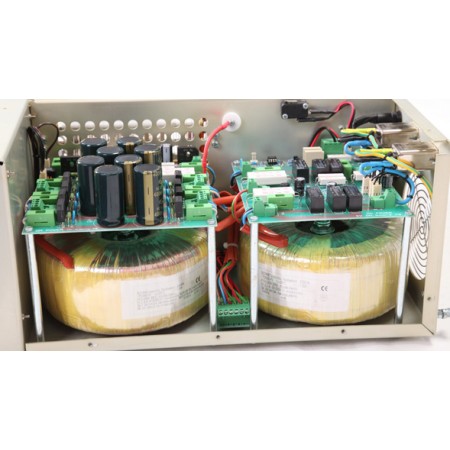

Transformers:	2 pcs of toroidal transformer 2.0 kVA
Protection circuits:	- SWR too high
	- Anode current too high
	- Screen current too high
	- Grid current too high
	- Mistuning of power amplifier
	- Soft start for protecting your fuses
	- “switch –on blocking “ at opened amplifier

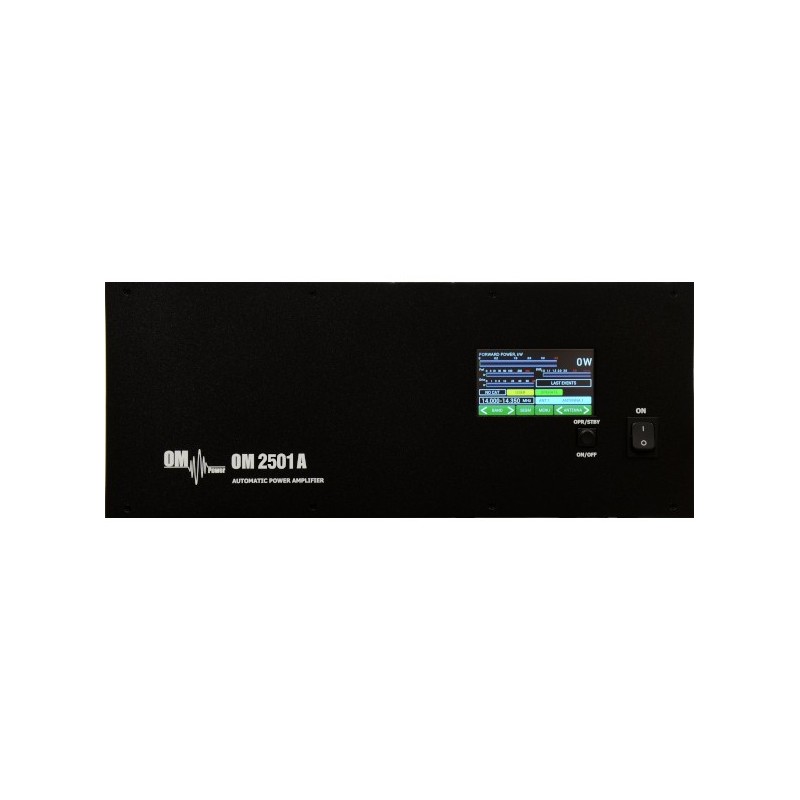

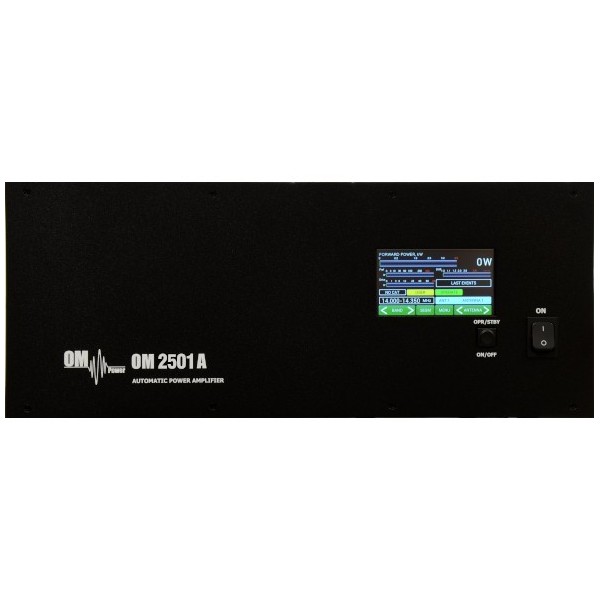

Bar graph indications:	- Power output – bargraph 50 LED
	- Reflected power – bargraph 20 LED
	- Current at screen ( Ig2 – bar graph 10 LED )
	- Anode voltage, anode current, tuning – bargraph 30 LED
LED indicators:	- current at control grid ( Ig1 – 2 LED )
	- WAIT – preheating of tube (180 sec )
	- STBY– standby
	- OPR – operating condition
	- FAULT – failure, switching off for abt. 4 sec
	- Inhibit – operating condition
	- ANT 1 - which ANT is use
	- ANT 2 – which ANT is use
	- UP – DWN - listing in menu
	- MAN - manual operating
	- AUTO - automatic operating
	- TUNE - tuning
	- ANT - ANT selection
Parameters:	485 x 200 x 455mm (width x height x depth)
Weight:	40 kg
