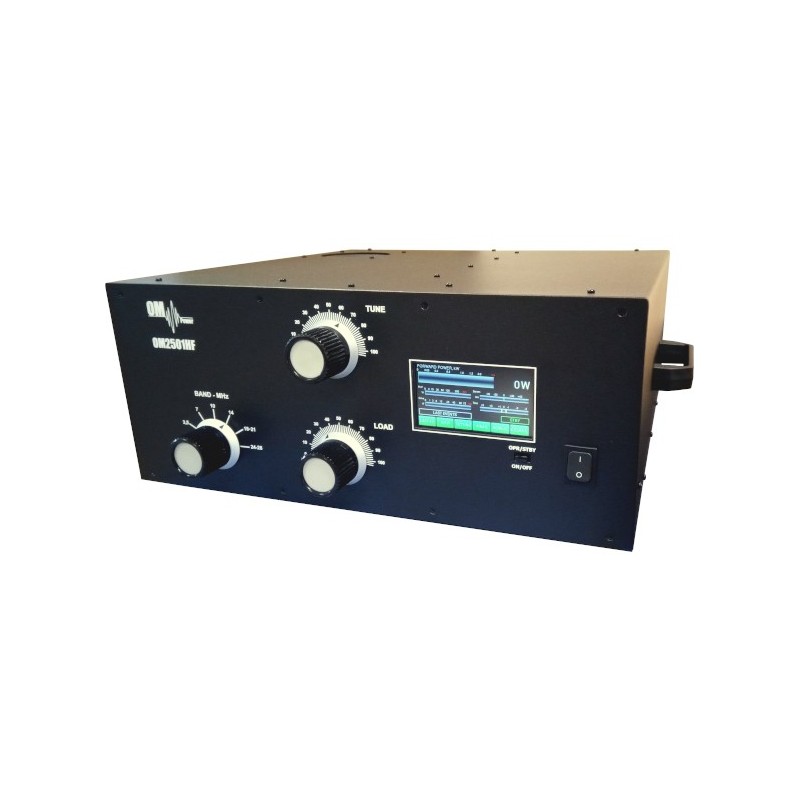

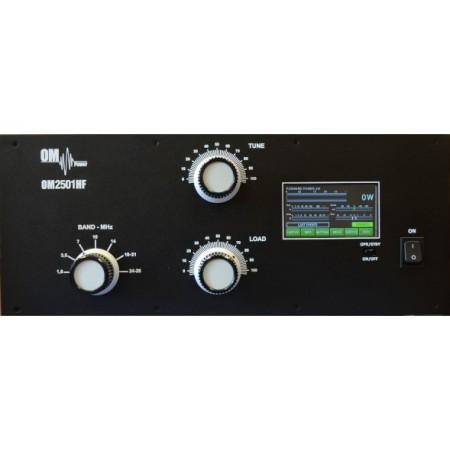

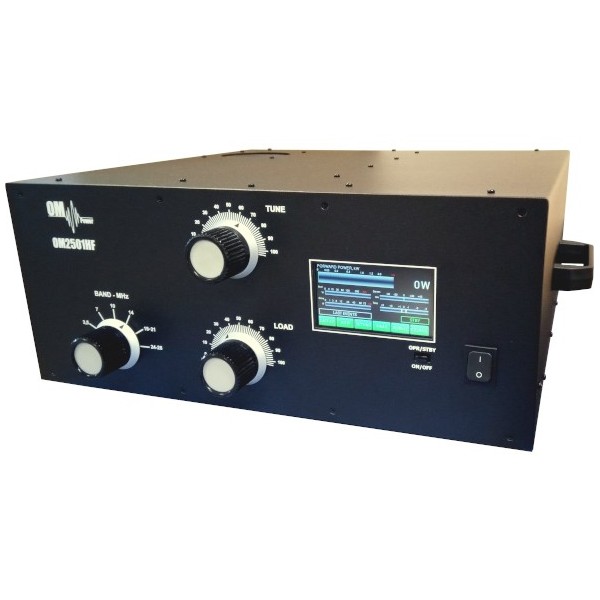

OM2500HF



CHIEDERE QUALI SONO I TEMPI DI SPEDIZIONE







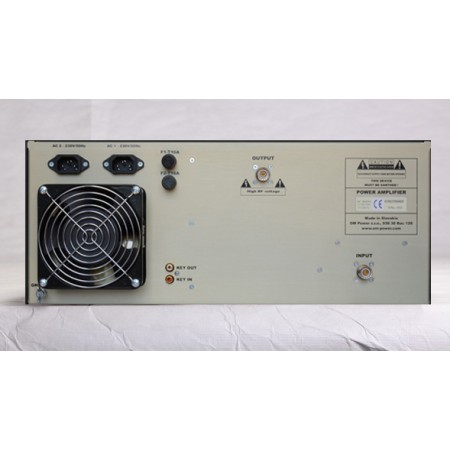

DESCRIZIONE GENERALE

L'amplificatore lineare OM2500HF, è progettatp per tutte le bande a onde corte amatoriali da 1,8 fino a 29 MHz (tra cui WARC - bande) e tutte le modalità. E' dotato di un tetrodo ceramica FU-728F.



SPECIFICHE:

- La copertura in frequenza: bande amatoriali 1,8-29,7 MHz compresi WARC;

- Potenza di uscita: 2500 W in SSB e CW 2000 W in RTTY, AM e FM;

- Driver di potenza: da 40 a 60 W per la piena potenza di uscita;

- Impedenza di ingresso: 50 Ohm VSWR <1.5: 1;

- L'amplificazione di uscita: 17 dB;

- impedenza di uscita: 50 Ohm sbilanciato;

- ROS di uscita massima: 2: 1;

- Protezione SWR: commutazione automatica di soggiorno, quando riflette il potere è 350W o superiore;

- Distorsione di intermodulazione: 32 dB al di sotto di uscita nominale;

- Soppressione delle armoniche: <-50 dBc;

- Tubo: FU-728F tetrode ceramica;

- Dispositivo di raffreddamento: ventilatore centrifugo + ventilatore assiale;

- Alimentazione: 2 x 230 V - 50 Hz una o due fasi;

- Transformers: 2 pezzi di trasformatore toroidale 2.0 kVA;



CIRCUITI DI PROTEZIONE:



- SWR troppo alta;

- Corrente anodo troppo alta;

- Corrente dello schermo troppo alta;

- Corrente di griglia troppo alta;

- Mistuning di amplificatore di potenza;

- Soft start per proteggere le fusibili;

- "Passare -on blocco" a amplificatore aperto;



INDICAZIONI GRAFCO A BARRE:

- Potenza - grafico a barre 50 LED;

- Grafico a barre 20 LED;

 - Corrente a schermo (Ig2 - grafico a barre 10 LED);

- Tensione anodica, corrente anodica, tuning;

- Grafico a barre 30 LED di potenza riflessa;



INDICATORI LED:

- Corrente alla griglia di controllo (Ig1 - 2 LCD);

- WAIT: preriscaldamento del tubo (180 sec);

- STBY: standby;

- OPR: condizioni di funzionamento;

- GUASTO: fallimento, lo spegnimento per circa. 4 sec;



- Dimensioni: 485 x 200 x 455 millimetri (larghezza x altezza x profondità);

- Peso: 38 kg



---

General description of the OM2500 HF Amplifier

The linear amplifier OM2500 HF is designed for all short wave amateur bands from 1.8 till 29 MHz (including WARC – bands ) and all modes . It is equipped with a ceramic tetrode FU-728F.



Specification of OM2500 HF:

Frequency coverage:	amateur bands 1.8 – 29.7 MHz including WARC
Power output:	2500 W in SSB and CW  2000 W in RTTY, AM and FM
Driver Power:	40 to 60 W for full Output Power
Input impedance:	50 Ohm VSWR < 1.5 : 1
Output amplification:	17 dB
Output impedance:	50 Ohm unbalanced
Maximum output SWR:	2:1
SWR protection:	automatic switching to STBY , when reflected power is 350W or higher
Intermodulation distortion:	32 dB below nominal output
Suppression of harmonics:	< -50 dBc
Tube:	FU-728F Ceramic tetrode

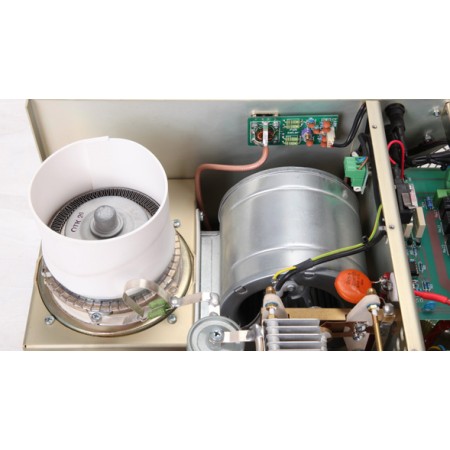

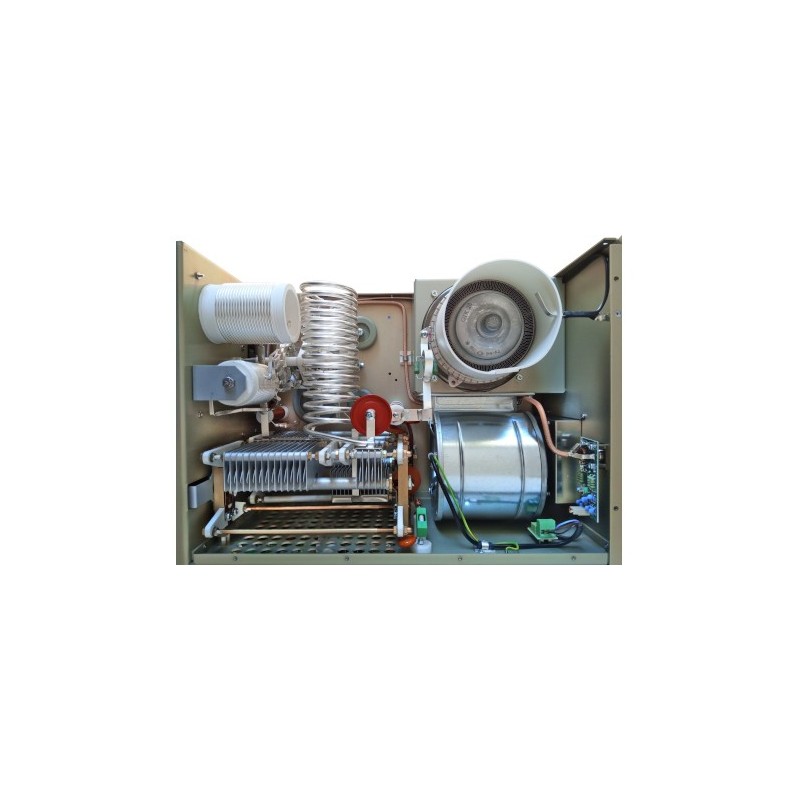

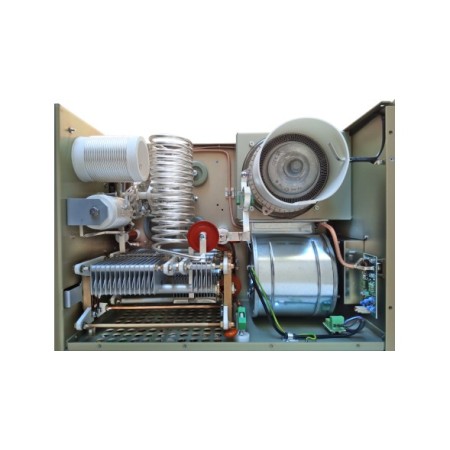

Cooler:	Centrifugal blower + axial blower

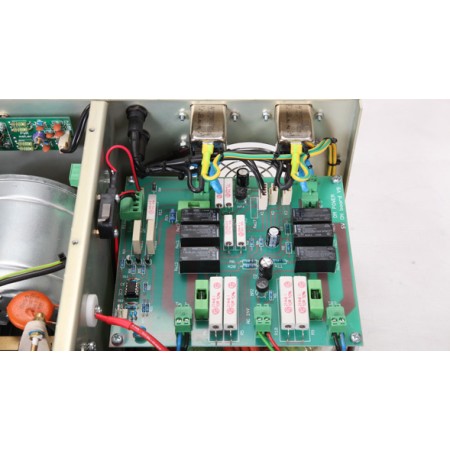

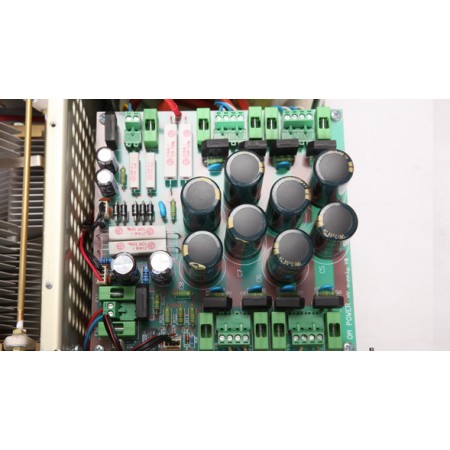

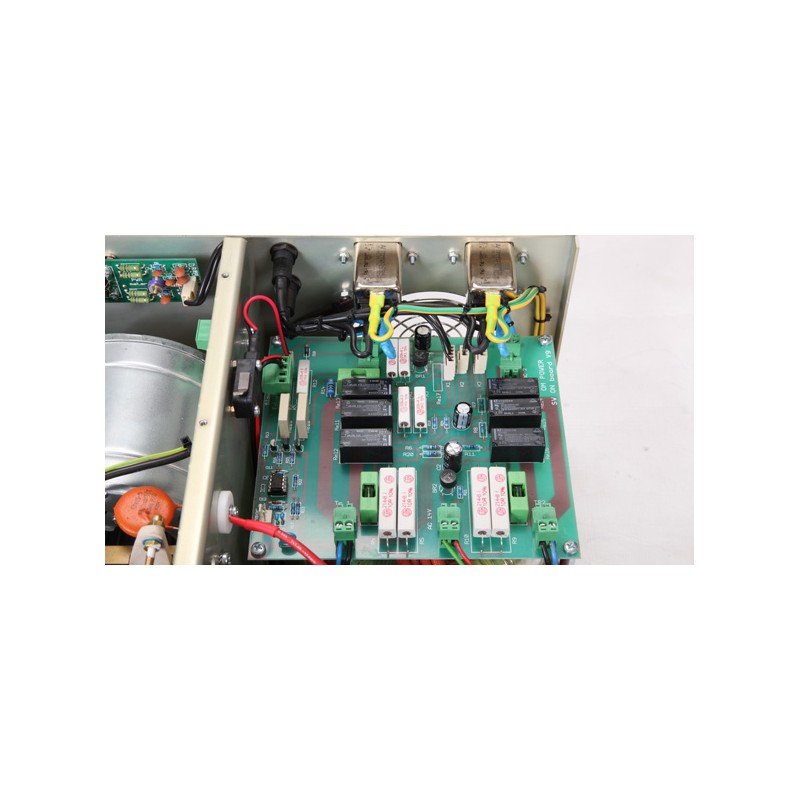

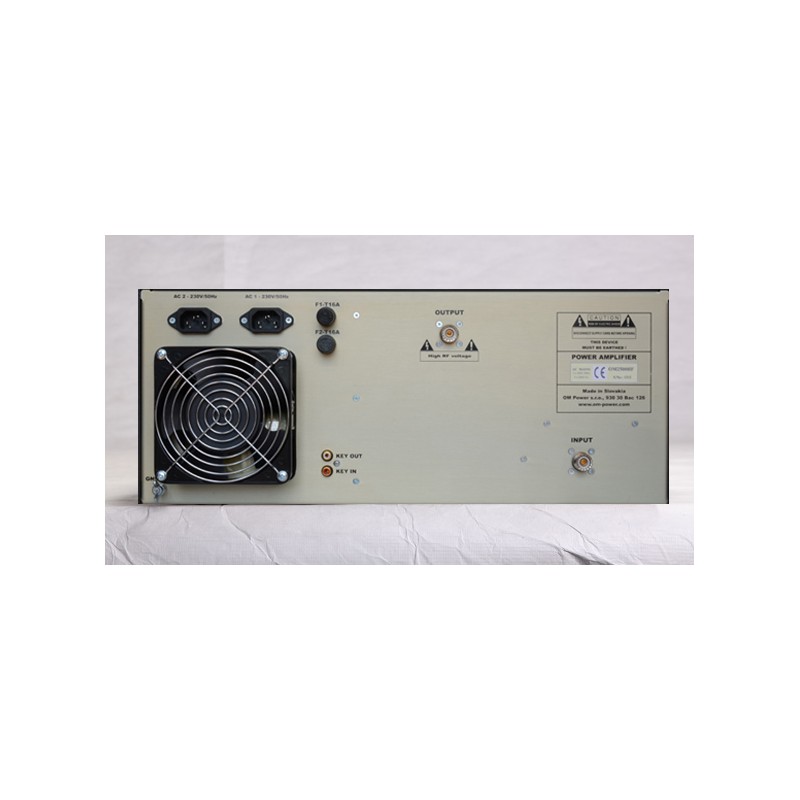

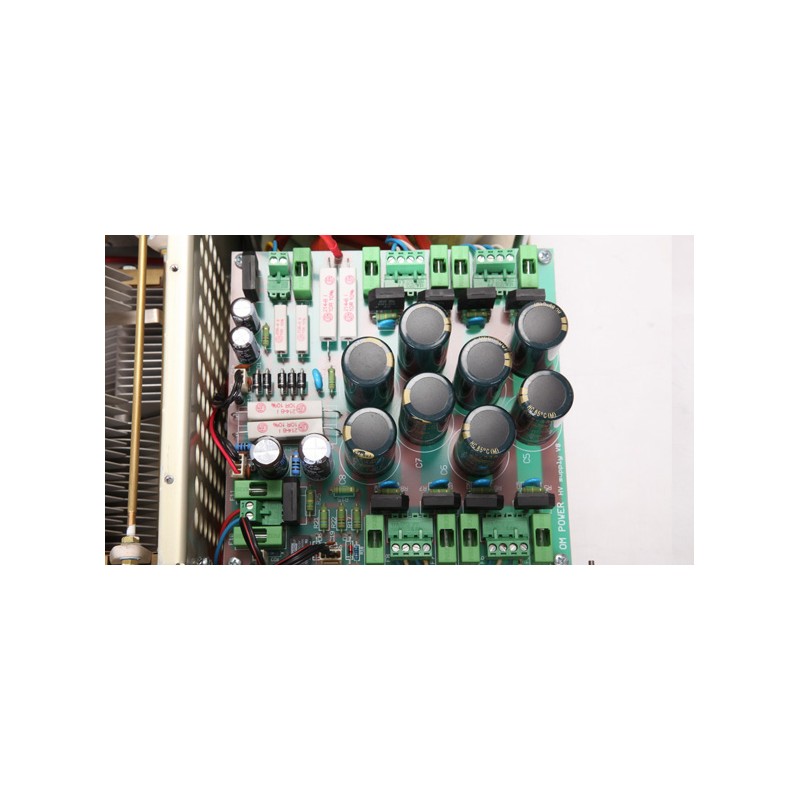

Power supply:	2 x 230 V - 50 Hz one or two phases

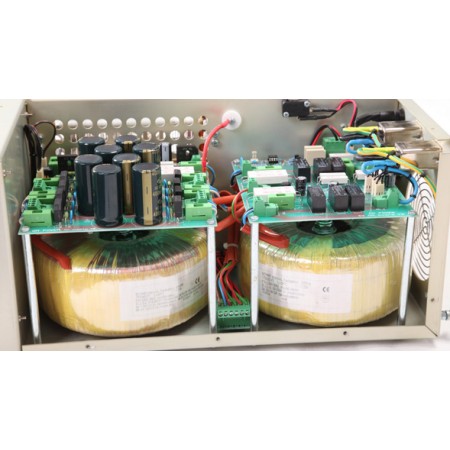

Transformers:	2 pcs of toroidal transformer 2.0 kVA
Protection circuits:	- SWR too high
	- Anode current too high
	- Screen current too high
	- Grid current too high
	- Mistuning of power amplifier
	- Soft start for protecting your fuses
	- “switch –on blocking “ at opened amplifier
Bar graph indications:	- Power output – bargraph 50 LED
	- Reflected power – bargraph 20 LED
	- Current at screen ( Ig2 – bar graph 10 LED )
	- Anode voltage, anode current, tuning – bargraph 30 LED
LED indicators:	- current at control grid ( Ig1 – 2 LED )
	- WAIT – preheating of tube (180 sec )
	- STBY– standby
	- OPR – operating condition
	- FAULT – failure, switching off for abt. 4 sec
Parameters:	485 x 200 x 455mm (width x height x depth)
Weight:	38 kg
