DDS 0-55MHz signal generator based on AD9850

DDS 0-55MHz signal generator based on AD9850

• Supporta 0 ~ 55MHz continui regolare a passi di 1Hz.


• Questo generatore ha un regolare di tensione 78L05 regulator .


• Corrente di ingresso a 200mA, una tensione di ingresso di 8-9V sarebbe la tensione ideale.

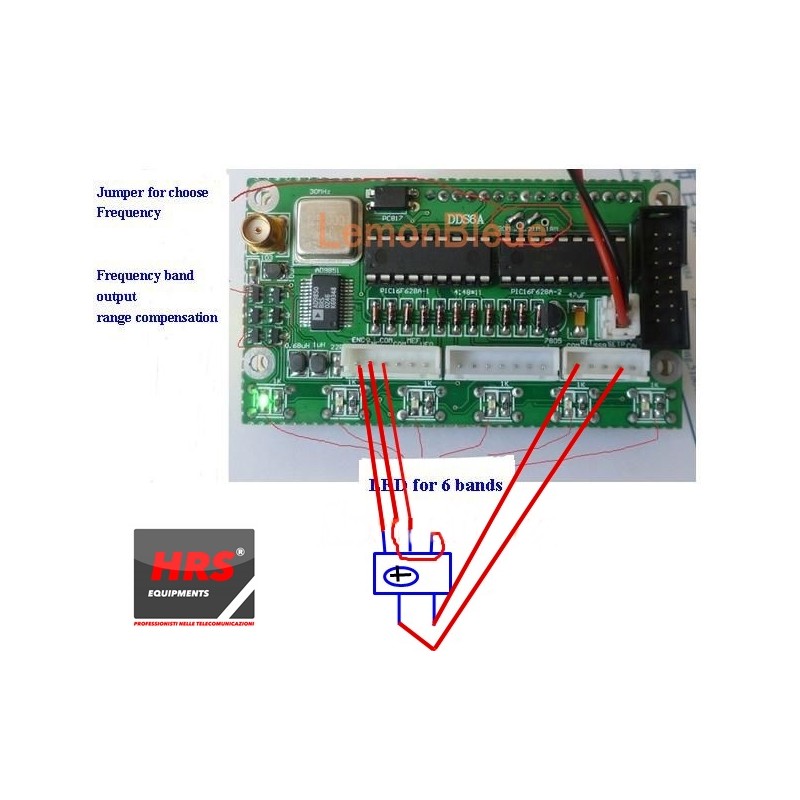

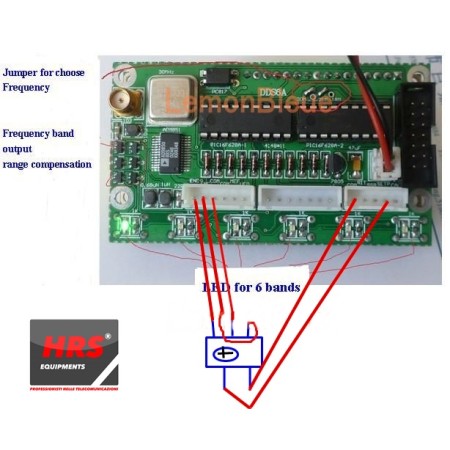

• 5p/6p connettere l'encoder come da foto.


• (8V GND) è l'alimentazione 8V dalla scheda principale. Se alimentato da scheda principale, DDS non ha bisogno di alimentazione elettrica indipendente.


• 1 ~ 6 corrispondono a 6 bande di frequenza: (3.8,7, 9,14,18 o 21,27 o 29)


• LSB, USB, CW sono le tre modalità scelte.


• DT è segnale dalla scheda principale.

Tasti e interfacce di collegamento:

Come operare:

Premere CAL, accendere, poi entriamo schermata di impostazione. Lasciate andare / rilasciare CAL.

A: ABILITA 6XREFCLE: impostare la modalità di clock di chip, regolare le impostazioni di codifica di frequenza. AD9851 set di frequenza 6-moltiplicano, AD9850 impostato 1multiply frequenza. Premere CAL quindi rilasciare rapidamente per entrare successivo punto B.

B: DDS-SYSTEM-CLK: impostazione della frequenza di lavoro del chip. Utilizzare encoder passare per regolare il valore. Operare secondo tasto STEP. AD9851 insieme a oscillatore canale 6-moltiplicano, AD9850 insieme alla produzione effettiva di oscillatore. Premere CAL quindi rilasciare rapidamente per entrare passo C.

C: MIN_RX_DDS_FREQ: Impostazione frequenza di lavoro minimo. Utilizzare l'encoder passare a regolare il valore e secondo tasto STEP. Premere CAL quindi rilasciare rapidamente per entrare passaggio D.

D: MAX_RX_DDS_FREQ: Impostazione di frequenza massima di lavoro. Utilizzare l'encoder passare a regolare il valore e secondo tasto STEP. (Più piccolo di 60MHz sarebbe OK). Premere CAL quindi rilasciare rapidamente per entrare punto E.

E: SSB_OFFSET: Sintonia fine per la modalità di funzionamento SSB. Utilizzare l'encoder passare a regolare il valore e secondo tasto STEP. Premere CAL quindi rilasciare rapidamente per entrare passo F.

F: CW_OFFSET: Messa a punto di modalità di lavoro CW. Utilizzare l'encoder passare a regolare il valore e secondo tasto STEP. Premere CAL quindi rilasciare rapidamente per entrare passo G.

G: OFFSET_FREQ: Impostazione della frequenza di offset. ad esempio, impostare a 9 MHz o 10,7 MHz, utilizzare encoder passare a regolare il valore e in conformità con il tasto STEP. Premere CAL quindi rilasciare rapidamente per entrare passo H.

H: Moltiplicatore: impostazione moltiplicare per la frequenza. Deve essere impostato come 1, premere CAL quindi rilasciare rapidamente per entrare Fase I:

I: Schermo parola displayes "SAVE", salva automaticamente l'impostazione di cui sopra, e ritorna al funzionamento normale. Note:

1. DDS SYSTEM CLK: può usare tester di frequenza per ottenere oscillatore 30MHz, moltiplicare il valore testato a 6, poi mettere il valore moltiplicato qui. Se si utilizza AD9851, rendere impostazione iniziale di 180 milioni.

2. OFFSET FREQ: può essere impostato come + o -. Ruotare encoder interruttore per cambiare il valore, premere il tasto STEP, quindi ruotare encoder passare a regolare passaggio. Minima frequenza di lavoro più (+) frequenza di offset dovrebbe essere alta di 0 (zero).

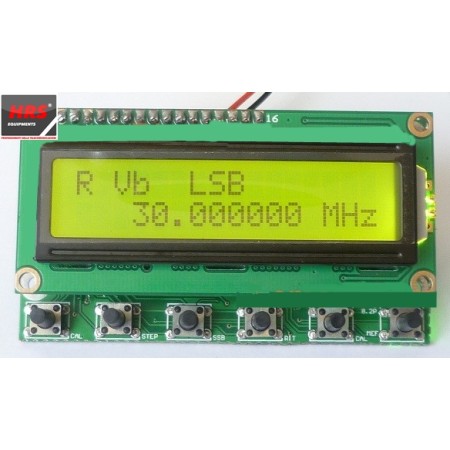

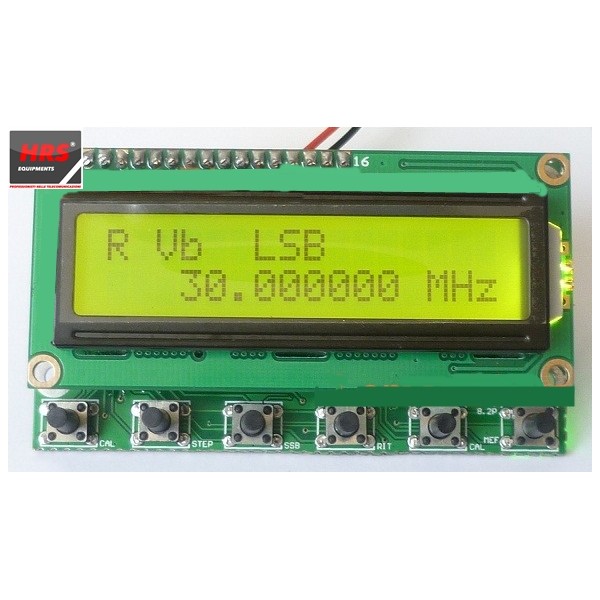

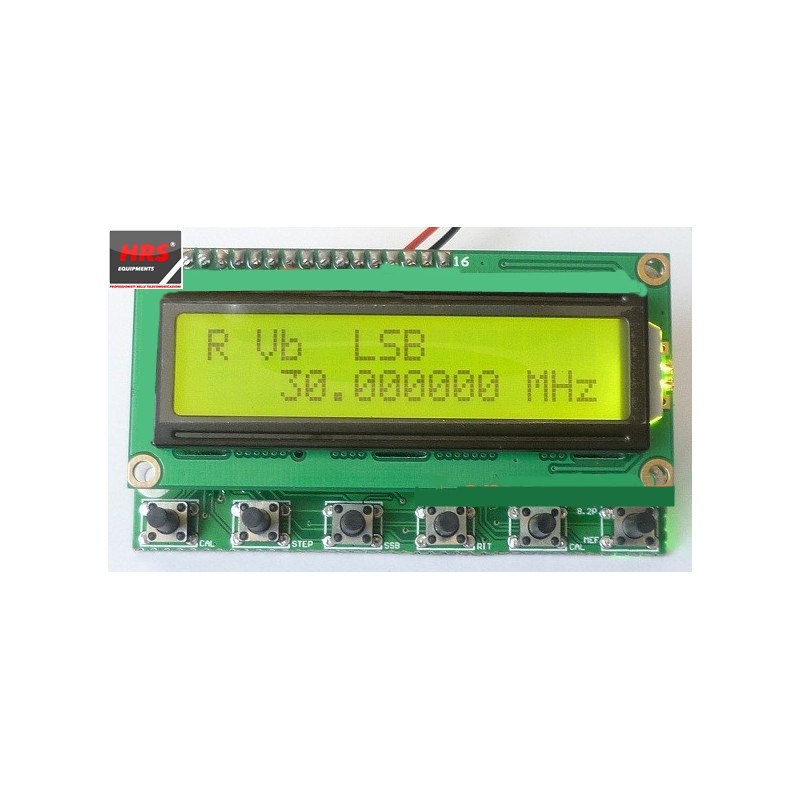

Visualizzazione della frequenza:

RX = moltiplicatore x (RX_DDS_FREQ + OFFSET_FREQ)

TX = moltiplicatore x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)

La frequenza programmata nel DDS, è calcolata come mostrato di seguito.

RX = ABS (RX_DDS_FREQ)

TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)

RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
