DDS 0–55 MHz Signalgenerator basierend auf AD9850

0-55 MHz DDS-Signalgenerator basierend auf AD9850

Unterstützt kontinuierliche Anpassung von 0 bis 55 MHz in 1-Hz-Schritten.

Dieser Generator verfügt über eine 78L05-Spannungsanpassung.

Eingangsstrom 200 mA, 8-9 V Eingangsspannung wäre die ideale Spannung.

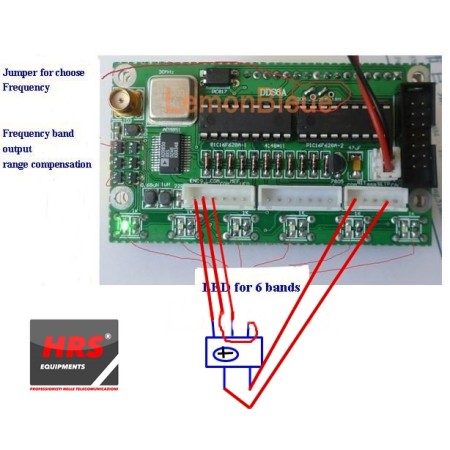

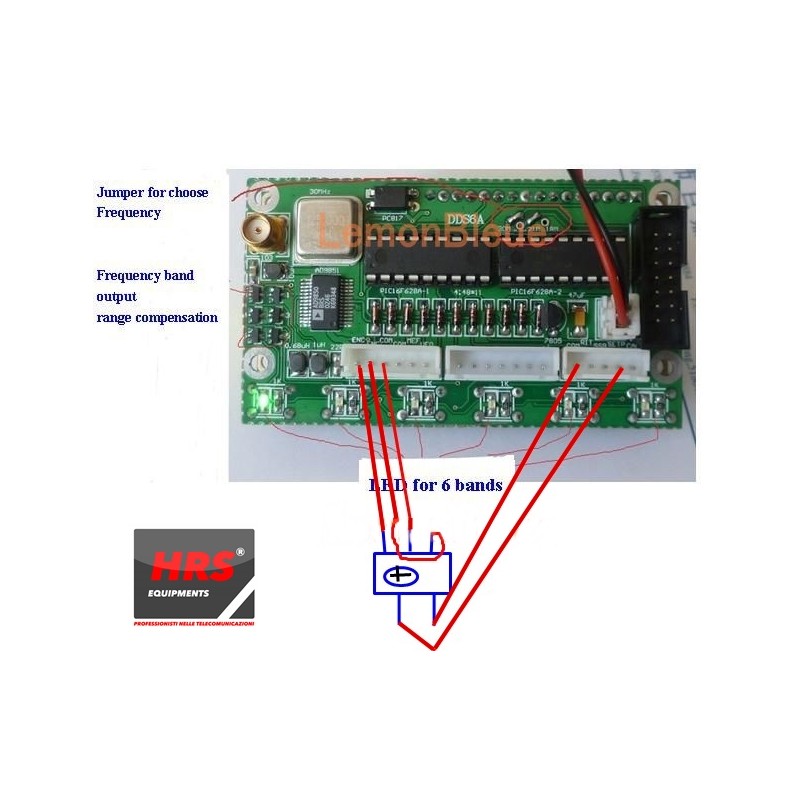

5p/6p-Encoder wie abgebildet anschließen.

(8 V GND) ist die 8-V-Stromversorgung von der Hauptplatine. Wenn die Stromversorgung über die Hauptplatine erfolgt, benötigt DDS keine unabhängige Stromversorgung.

1 bis 6 entsprechen 6 Frequenzbändern: (3,8, 7, 9, 14, 18 oder 21, 27 oder 29)

LSB, USB, CW sind die drei gewählten Modi.

DT ist das Signal von der Hauptplatine.

Tasten und Verbindungsschnittstellen:

ENC: Encoderschalter

MEM: Speichermodusschalter

VFO: Übertragung von VFO A zu VFO B oder von VFO B zu VFO A.

Arbeitsmoduswechsel: zirkulär von USB, LSB, AM, CW usw.

RIT: Empfangsfrequenzabstimmung

CAL: Set-Funktionen

KB-1 und KB-2 haben einen gemeinsamen Pin, aber es ist nicht GND.
