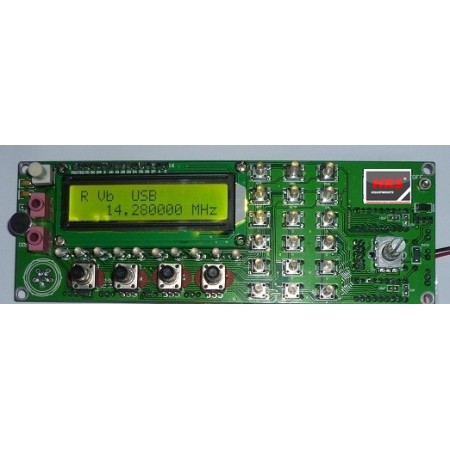

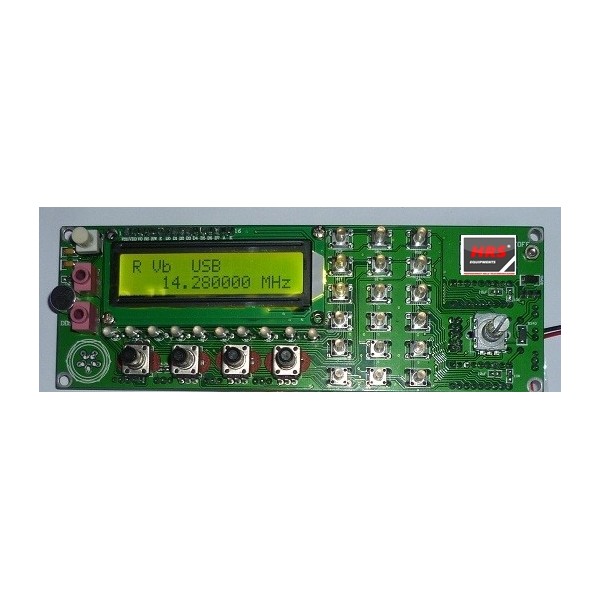

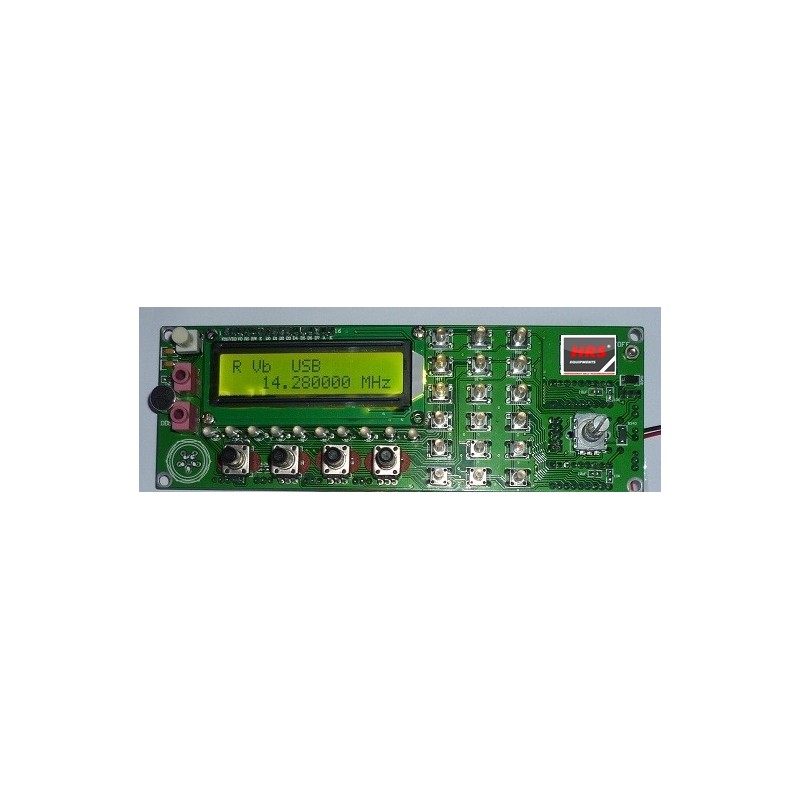

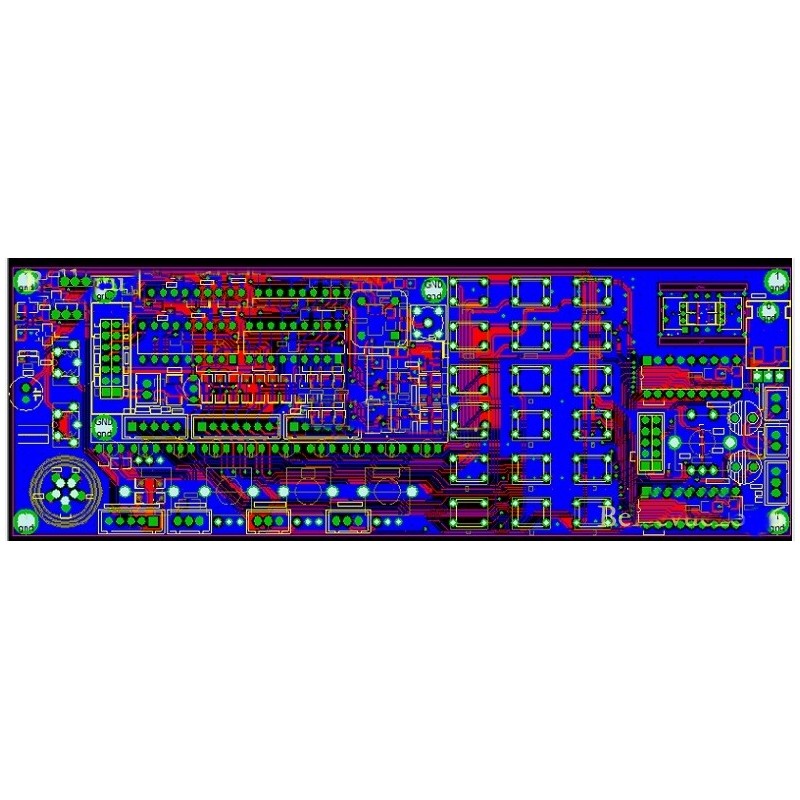

Signal Generator DDS 0-55MHz With direct digital frequency synthesis
Ref: DDSbig
Immediately availableDDS 0-55MHz signal generator
with direct digital frequency synthesis
** Per i vostri infiniti progetti fai da te **
Supporta 0 ~ 55MHz continui selezionabili a passi di 1Hz
Con frequenza di ingresso digitale direttamente da pulsanti
Con potenziometro del volume audio
Con guadagno amplificatore di potenziometro
Con potenziometro AGC
Display S-LED
Standing Wave-Display a LED

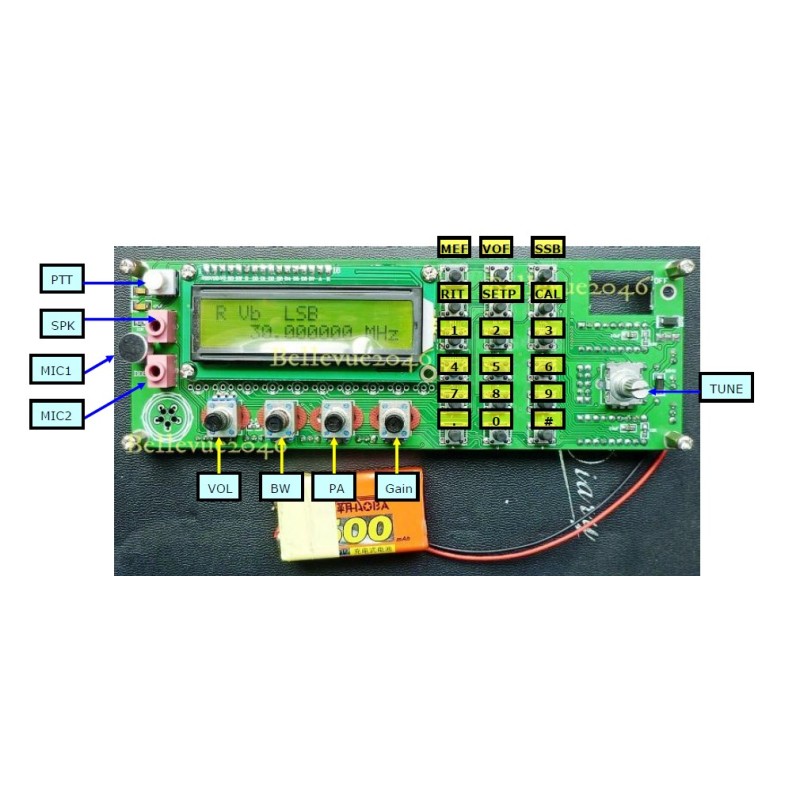

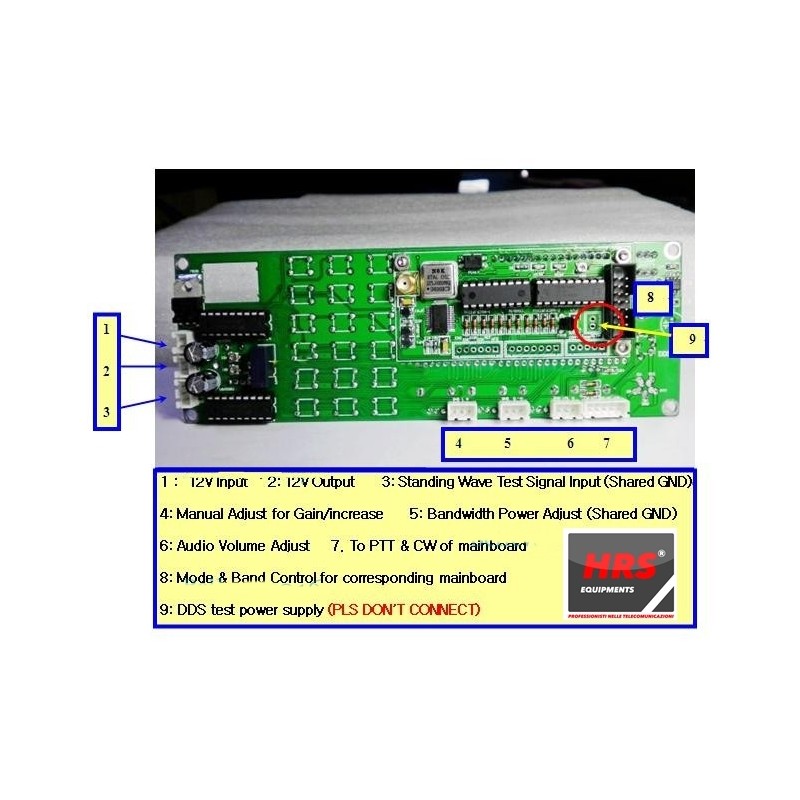

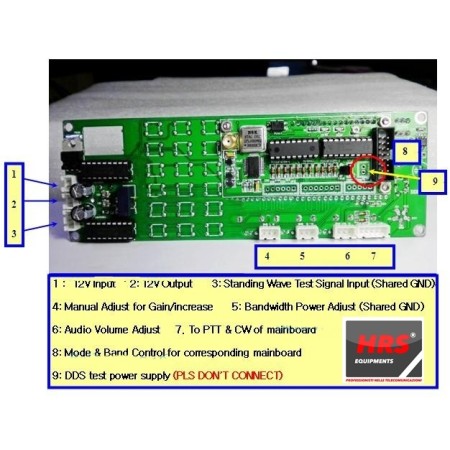

Tasti e interfacce di collegamento:
- ENC: interruttore encoder
- MEM: interruttore per la modalità di memoria
- VFO: Trasferimento dal VFO A al VFO B o da B VFO al VFO A.
- SSB: cambio di modalità di lavoro: circolare da USB, LSB, AM, CW, e così via ...
- RIT: la messa a punto di frequenza di ricezione
- CAL: funzioni impostate
- KB-1 e KB-2 hanno pin comune condivisa, ma non è GND.
Come operare:
Premere CAL, accendere, poi entriamo schermata di impostazione. Lasciate andare / rilasciare CAL.
A: ABILITA 6XREFCLE: impostare la modalità di clock di chip, regolare le impostazioni di codifica di frequenza. AD9851 set di frequenza 6-moltiplicano, AD9850 impostato 1multiply frequenza. Premere CAL quindi rilasciare rapidamente per entrare successivo punto B.
B: DDS-SYSTEM-CLK:. Impostazione Chip frequenza di lavoro Utilizzare encoder passare per regolare il valore. Operare secondo tasto STEP. AD9851 insieme a oscillatore canale 6-moltiplicano, AD9850 insieme alla produzione effettiva di oscillatore. Premere CAL quindi rilasciare rapidamente per entrare passo C.
C: MIN_RX_DDS_FREQ: Impostazione frequenza di lavoro minimo. Usare encoder passare a regolare il valore e in conformità con il tasto STEP. Premere CAL quindi rilasciare rapidamente per entrare passaggio D.
D: MAX_RX_DDS_FREQ:. Impostazione frequenza massima di lavoro Utilizzare encoder passare a regolare il valore e in conformità con il tasto STEP. (Più piccolo di 60MHz sarebbe OK). Premere CAL e rilasciare rapidamente per entrare punto E.
E: SSB_OFFSET:. Messa a punto di modalità di funzionamento SSB utilizzare encoder interruttore per regolare il valore e il secondo tasto STEP Premere CAL quindi rilasciare rapidamente per entrare passo F..
F: CW_OFFSET:. Messa a punto di modalità di lavoro CW Usare encoder passare a regolare il valore e in conformità con il tasto STEP. Premere CAL quindi rilasciare rapidamente per entrare passo G.
G: OFFSET_FREQ: Impostazione della frequenza di offset. ad esempio, impostato a 9 MHz o 10,7 MHz, u se encoder interruttore per regolare il valore e in conformità con il tasto STEP. Premere CAL quindi rilasciare rapidamente per entrare passo H.
H: Moltiplicatore: impostazione moltiplicare per la frequenza. Deve essere impostato come 1, premere CAL quindi rilasciare rapidamente per entrare Fase I:
I: Schermo parola displayes "SAVE", salva automaticamente l'impostazione di cui sopra, e ritorna al funzionamento normale.
Note:
1. DDS SYSTEM CLK: può usare tester di frequenza per ottenere oscillatore 30MHz, moltiplicare il valore testato a 6, poi mettere il valore moltiplicato qui. Se si utilizza AD9851, rendere impostazione iniziale di 180 milioni.
2. OFFSET FREQ: può essere impostato come + o -. Ruotare encoder interruttore per cambiare il valore, premere il tasto STEP, quindi ruotare encoder passare a regolare passaggio. Minima frequenza di lavoro più (+) frequenza di offset dovrebbe essere alta di 0 (zero).
Visualizzazione della frequenza:
RX = moltiplicatore x (RX_DDS_FREQ + OFFSET_FREQ)
TX = moltiplicatore x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
La frequenza programmata nel DDS, è calcolata come mostrato di seguito.
RX = ABS (RX_DDS_FREQ)
TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Esempi:
1. Campo di uscita DDS 30 ~ 40 MHz:
MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX gamma di visualizzazione di frequenza.
30 MHz 40 MHz 100 MHz = 130 MHz a 140 MHz. \ Nota 1
30 MHz 40 MHz -10 MHz = 20 MHz a 30 MHz. /
-40 -30 MHZ MHz 170 MHz = 140 MHz a 130 MHz. \ Nota 2
-40 -30 MHZ MHz 60 MHz = 30 MHz a 20 MHz. /
2. impostazione FT180A con DDS:
ABILITA RPT NO
X6 RECLK X6
DDS SYSTEM CLK 180M
MAX DDS FREQ 65M
MIN RX DDS FREQ 10.701M (Offset di frequenza + frequenza RIT)
MAX RX DDS FREQ 60M
TX OFFSET FREQ 0
MAX RIT 1K SCARTO (frequenza RIT)
OFFSET FREQ-10.700M - (frequenza di offset)
MOLTIPLICATORE 1

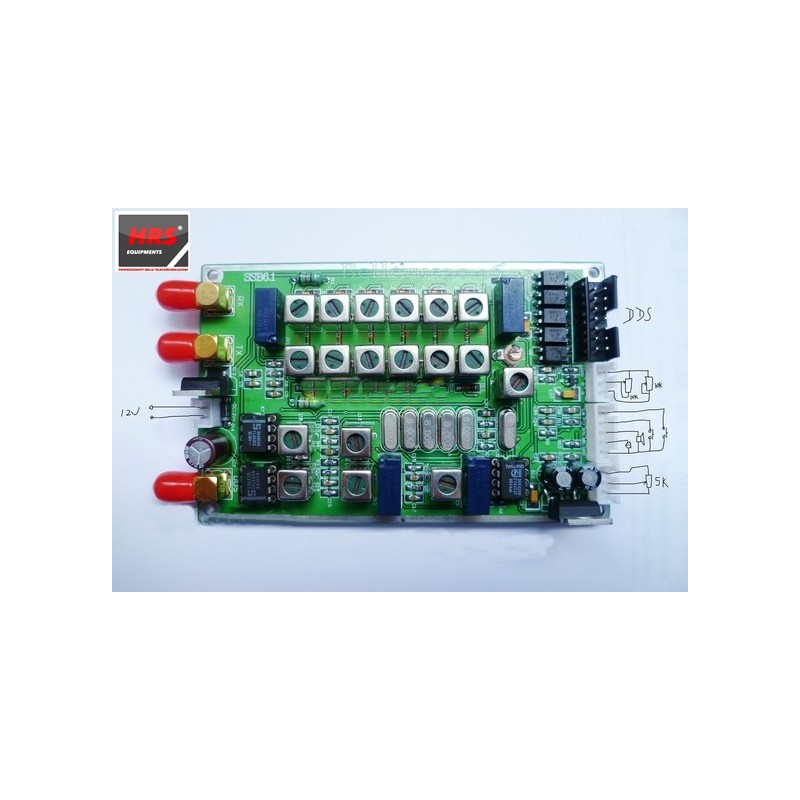

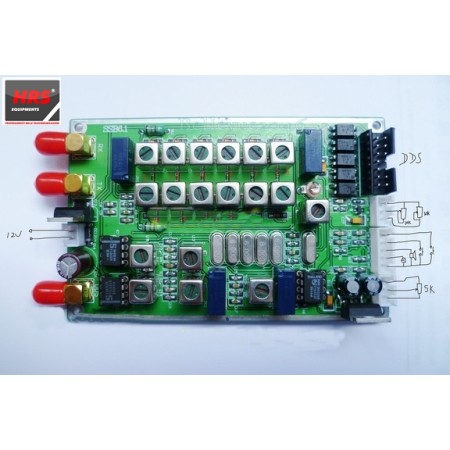

Disponibile per sperimentatori anche un modulo RTX pilota da abinare :
