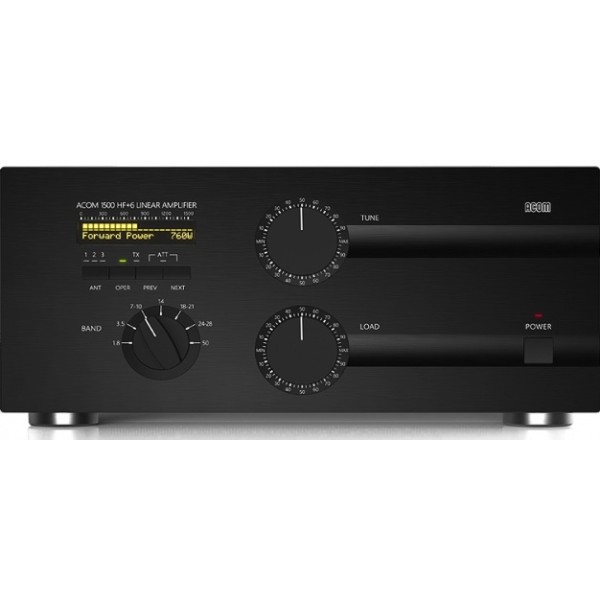

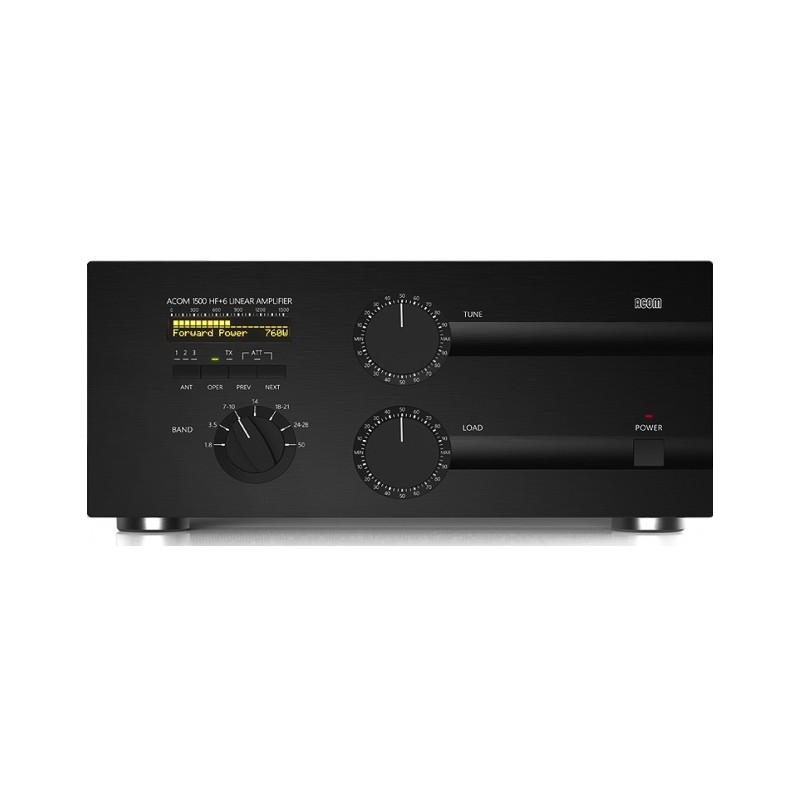

ACOM 1500 Amplificateur linéaire 1,5KW HF + 6m

- Facile à utiliser
Le TRI est une aide au réglage puissante qui, avec l'atténuateur d'entrée pour contrôler Automatique, aide l'opérateur à adapter rapidement et précisément l'impédance antenne pour l'impédance de charge optimale du tube (5 à 10 secondes généralement). Là La fonction d'exécution automatique (si activée) maintient l'amplificateur en mode travailler pour vous, en évitant les opérations manuelles inutiles.

- Pas de tuners d'antenne
Aucun accordeur d'antenne externe lourd n'est requis pour l'antenne. VSWR jusqu'à environ 3: 1. L'amplificateur vous permettra de changer les antennes afin pratiquement instantané et permet d'utiliser les antennes sur toutes les gammes de fréquences plus large.

- Facile à utiliser
Un amplificateur qui est à la fois facile à utiliser et prend soin de lui-même. Il a été conçu pour Résiste en toute sécurité jusqu'à 300 W de puissance réfléchie, jusqu'à 100 millisecondes durée des pointes dures, des "queues" de l'unité RF après un déclenchement PTT ou des erreurs de mise en service à des points involontaires de l'opérateur, etc. L'amplificateur ne s'arrête pas non plus fonctionne sur un secteur AC « doux » et offrira plus de la moitié de la puissance à seulement 85 % de la tension nominale du réseau. Il peut résister aux chutes de tension (jusqu'à zéro volts) pendant jusqu'à 10 millisecondes et peut tolérer des surtensions de 15 % réseau, ce qui est particulièrement important lors de Field Day, lors des DXpeditions, et lors d'événements opérationnels portables où une alimentation de secours est requise invoqué.

- Affichage VFD
Toutes directions Les états de l'amplificateur sont expliqués via un texte affiché détaillé sur la matrice de points, affichage fluorescent haute luminosité (VFD) sous vide. La ligne supérieure du VFD indique toujours la puissance maximale transmise. indicateurs Des LED sont fournies : mode, allumage, émission, fonctionnement sélectionné la sortie de l'antenne et les conditions / OFF.

- Trois sorties d'antenne
Trois Les sorties d'antenne sont sélectionnables avec un bouton sur le panneau avant.

- Entretien facile
Les données concernant l'état interne de l'amplificateur sont stockées dans une mémoire non volatile pour 7 des derniers déclenchements de protection automatique. Cette information peut être envoyé à votre revendeur pour diagnostic.

- QSK Pratiquement silencieux
Pour éviter les entrées et l'antenne vide sont également pratiquement silencieuses Mode CW QSK grâce à un matériel de montage spécialement conçu.

- Correspondance d'entrée haut débit
Il en résulte une très bonne charge pour l'émetteur-récepteur sur l'ensemble du spectre 1,8-54 MHz.

- Tube simple 4CX1000A
Les usages une tétrode radiale à faisceau métallique et céramique avec plaque de dissipation 1 000 W spécialement conçu pour le fonctionnement d'un amplificateur RF de classe AB1 linéaire.

- Protection du tuyau
Surveillance ainsi que la protection des tensions et courants de la plaque et du réseau permanent température de l'air évacué.

CARACTÉRISTIQUES TECHNIQUES:

- Couverture des fréquences : Toutes les bandes amateurs 1,8-54 MHz ;

- Extensions et/ou modifications sur demande ;

- Puissance de sortie : 1500W PEP ou 1200W carrière continue, aucune limite de mode ;

- Distorsion d'intermodulation : meilleure que 35dB production inférieure à la valeur nominale ;

- Bourdonnement et bruit : Mieux que 40 dB sous tension nominal;

- Suppression des harmoniques de sortie :
- 1,8-21,5 MHz – Mieux que 50 dB en dessous de la puissance nominale ;
- 24-54 MHz - mieux que 66 dB sous puissance nominale ;

- Impédances d'entrée et de sortie :
- Valeur nominale : connecteurs asymétriques de type UHF (SO239) de 50 ohms ;
- Circuit d'entrée : large bande, VSWR inférieur à 1,3:1, 1,8-54 MHz en continu (pas de réglages, pas de commutation) ;
- Itinéraire contourner le VSWR inférieur à 1,1:1, 1,8-54 MHz en continu ;
- Capacité de correspondance de sortie : meilleure que VSWR 3:1 ou supérieure à des niveaux production réduite ;

- Gain RF : 13 dB typiquement, réponse en fréquence inférieur de 1 dB (puissance d'entraînement de 60 à 85 W pour la sortie nominale) ;

- Alimentation primaire : 85-132V et 170-264V (100, 110, Prises nominales 120, 200, 210, 220, 230 et 240 V, +10 % -15 % Tol.), 50-60 Hz, monophasé, consommation 3500VA à production nominale ;

- Conforme également aux exigences CE en matière de sécurité et de CEM Règles FCC ;

- Dimensions et poids:
- opérationnel : LxPxH : 422x355x195mm, 26,5kg. (16,6x14x7,7 pouces, 58,4 livres);

- Expédition : LxPxH : 560x560x300mm, 29,5kg. (22x22x12 pouces, 65 £);

- Environnements d'exploitation :
- Température: 0 ... + 50 degrés Celsius ;
- Humidité : jusqu'à 95 % à +35 degrés Celsius ;
- Altitude : jusqu'à 3000m d'altitude sans dégradation du rendement.
