    OM Power OM6BPF - Filtre passe-bande
    OM Power OM6BPF - Filtre passe-bande
    OM Power OM6BPF - Filtre passe-bande

OM Power OM6BPF - Filtre passe-bande

Ref: OM6BPF

Pas disponible
948,00 €
Taxe inclu
rating Aucun avis pour le moment

Quantité

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


OM6BPF

DEMANDEZ QUELS SONT LES DÉLAIS DE LIVRAISON

DESCRIPTION GÉNÉRALE :

Le Filtre Passe-Bande OM6BPF a été conçu pour toutes les bandes amateurs ondes courtes de 1,8 à 29 MHz (hors WARC) pour une puissance de 200W.

CARACTÉRISTIQUES:

- Couverture fréquentielle : bandes amateurs 1,8-29,7 MHz hors WARC ;

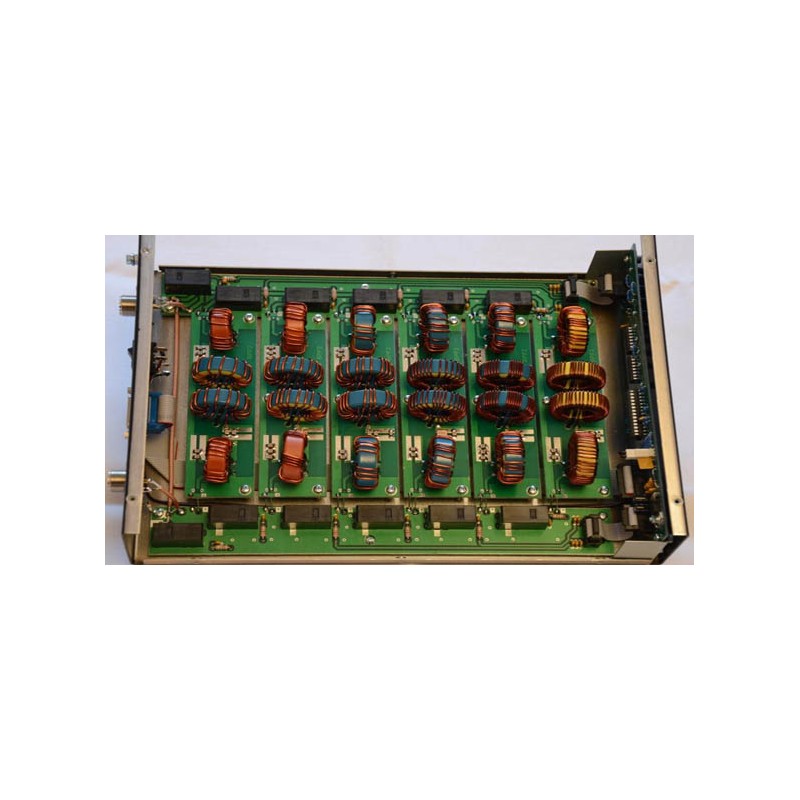

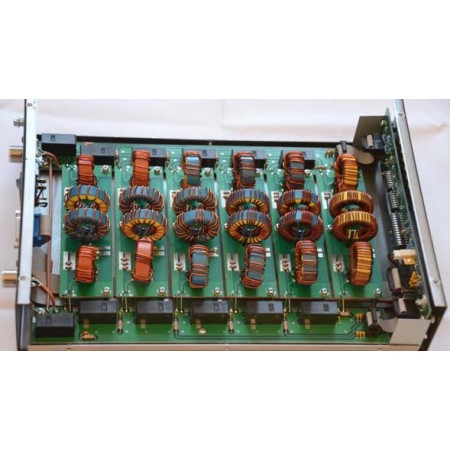

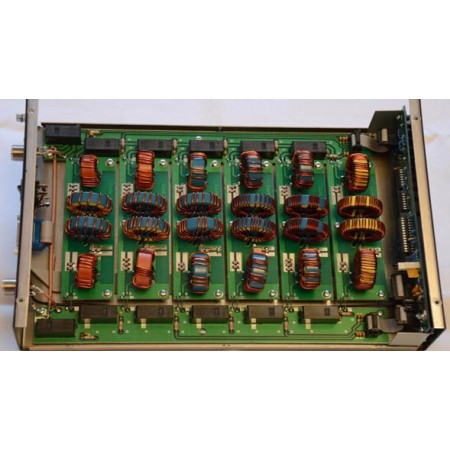

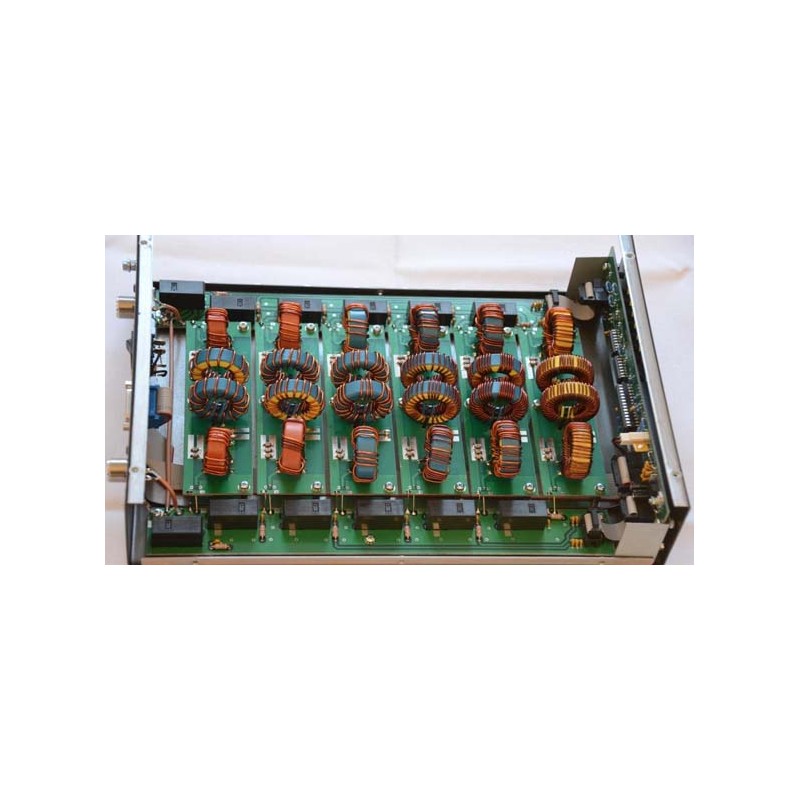

- Conception : 3 filtres résonateurs ;

- Puissance : 200W en SSB, CW, RTTY, AM et FM ;

- Impédance d'entrée : 50 Ohm ;

- SWR : moins de 1,2 : 1 sur toute la bande ;

- Impédance de sortie : 50 Ohm asymétrique ;

- Perte d'insertion : très faible grâce à un Q très élevé, calibré manuellement pour des performances maximales ;

- Méthodes de contrôle : automatique avec les amplificateurs de puissance automatiques Yaesu, Icom, Elecraft, OM, décodeur de bande pour les appareils tels que microHAM ;

- Alimentation : externe de +12V à 15V ;

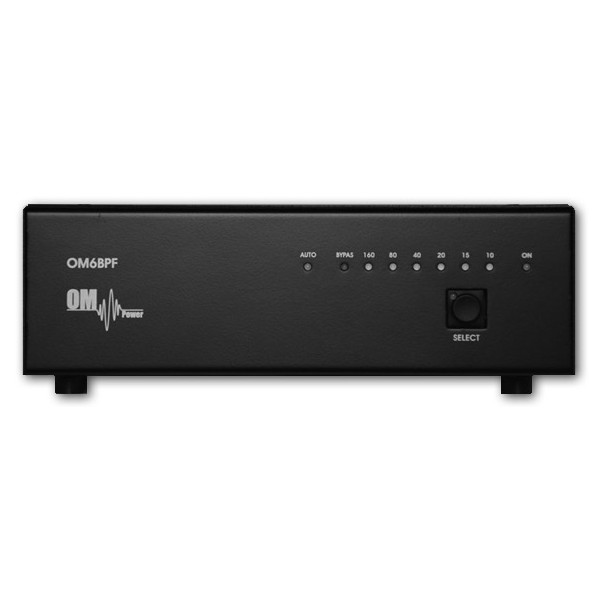

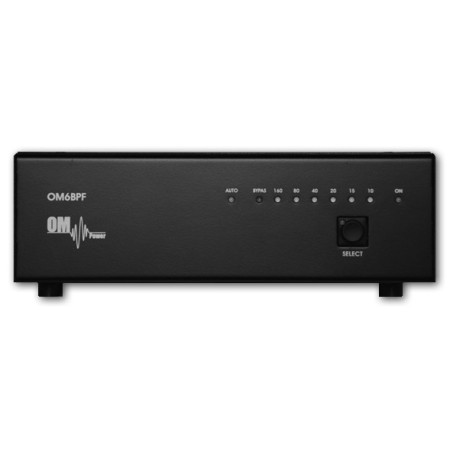

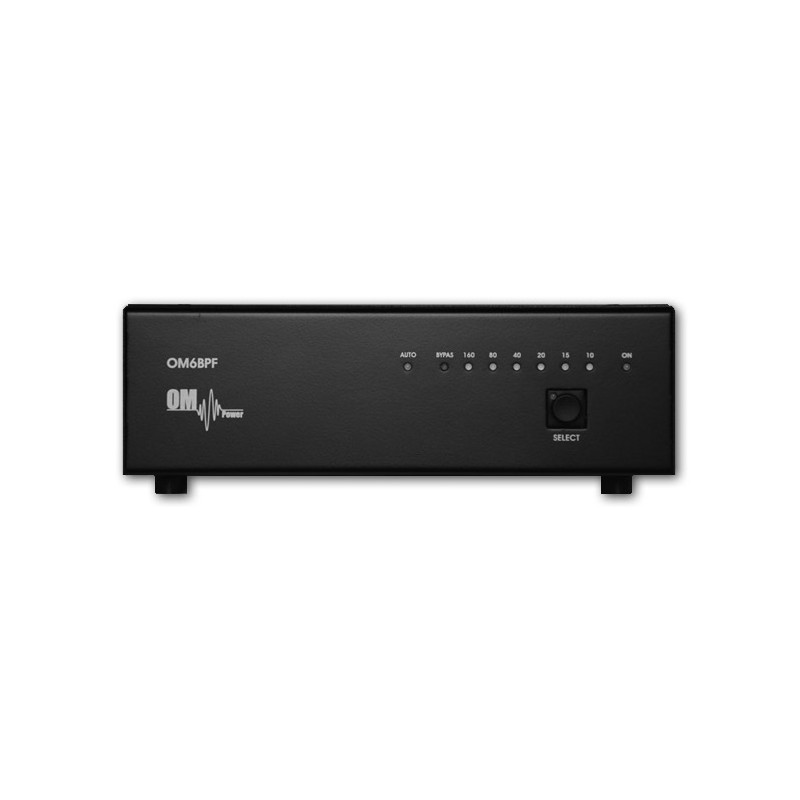

- INDICATEURS LED :

- Mode automatique

- Indications de bande

- Mode contournement

- Dimensions : 210 x 75 x 320 mm (largeur x hauteur x profondeur) ;

- Poids : 2,3kg

Mesures typiques de rejet dans la bande

MHz maximum. perte (dB) maximum. ROS Perte minimale entre bandes (dB)
1.8 0,25 1.1 3,5 MHz 7 MHz 14MHz 21 MHz 28 MHz
2.0 0,25 1.1 47 70 60 53 70
3.5 0,25 1.1 1,85 MHz 7 MHz 14MHz 21 MHz 28 MHz
3.8 0,25 1.1 42 46 60 55 50
7.0 0,3 1.15 1,85 MHz 3,5 MHz 14MHz 21 MHz 28 MHz
7.3 0,3 1.15 66 46 70 55 47
14,0 0,3 1.15 1,85 MHz 3,5 MHz 7 MHz 21 MHz 28 MHz
14.4 0,3 1.15 80 62 41 38 60
21h00 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14MHz 28 MHz
21,5 0,4 1.2 75 75 65 35 58
28,0 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14MHz 21 MHz
29,7 0,4 1.2 80 90 70 47 27

Réponse typique du filtre

bande de 160 m

bande de 80 m

bande de 40 m

bande de 20 m

bande de 15 m

bande de 10 m


Description générale du Filtre Passe-Bande OM6BPF

Le filtre passe-bande OM6BPF est conçu pour toutes les bandes amateurs à ondes courtes de 1,8 à 29 MHz (bandes WARC exclusives) pour une puissance de 200 W.

Spécification de l'OM6BPF :

Couverture de fréquence : bandes amateurs 1,8 – 29,7 MHz (pas WARC)
Conception: 3 filtres résonateurs
Puissance nominale : 200 W en SSB, CW, RTTY, AM et FM
Impédance d'entrée: 50 ohms
ROS : Moins de 1,2 : 1 sur toute la bande
Impédance de sortie : 50 ohms asymétrique
Perte d'insertion : très faible perte d'insertion grâce aux condensateurs High-Q, réglés manuellement pour des performances maximales
Méthodes de contrôle : Automatique avec les amplificateurs automatiques Yaesu, Icom, Elecraft, OM Power, Banddecoder par exemple les appareils microHAM
Source de courant: Externe entre +12 V et 15 V
Indicateurs LED : Mode automatique
Indications de bande
Mode contournement
Paramètres: 210 x 75 x 320 mm (largeur x hauteur x profondeur)
Poids: 2,3 kg

Rejet typique de bande à bande mesuré

MHz maximum. perte (dB) maximum. ROS Perte minimale entre bandes (dB)
1.8 0,25 1.1 3,5 MHz 7 MHz 14MHz 21 MHz 28 MHz
2.0 0,25 1.1 47 70 60 53 70
3.5 0,25 1.1 1,85 MHz 7 MHz 14MHz 21 MHz 28 MHz
3.8 0,25 1.1 42 46 60 55 50
7.0 0,3 1.15 1,85 MHz 3,5 MHz 14MHz 21 MHz 28 MHz
7.3 0,3 1.15 66 46 70 55 47
14,0 0,3 1.15 1,85 MHz 3,5 MHz 7 MHz 21 MHz 28 MHz
14.4 0,3 1.15 80 62 41 38 60
21h00 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14MHz 28 MHz
21,5 0,4 1.2 75 75 65 35 58
28,0 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14MHz 21 MHz
29,7 0,4 1.2 80 90 70 47 27
