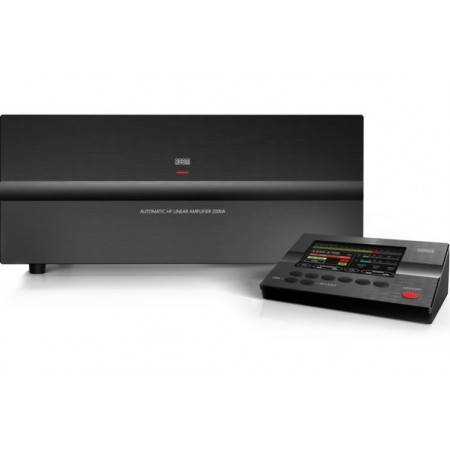

Acom2000A

Ref: Acom2000A

Immédiatement disponible
6 881,00 €
Taxe inclu
rating Aucun avis pour le moment
Habituellement expédié sous 24 heures.

Quantité

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


L'ACOM 2000A représente une avancée majeure dans l'état de l'art en matière de conception d'amplificateurs HF. Ça change pour toujours la façon dont les amateurs utilisent des amplificateurs de puissance HF dans les leurs gares.
Le réglage instantané et automatique rend le travail lent et fastidieux. le groupe change un souvenir du passé.

Un nouveau standard de fonctionnalités d'amplificateur et performances : Une antenne tuner large portée intégrée correspond charges avec un VSWR élevé (jusqu'à 3:1), éliminant souvent les coûts et la complexité d'un tuner d'antenne externe haute puissance.
contrôler les autorisations intégration complète du RS-232 numérique dans n'importe quelle configuration de station piloté par ordinateur. Des circuits de protection avancés garantissent la sécurité de l'amplificateur dans n’importe quelle combinaison potentielle de conditions de fonctionnement. Fonctions à distance les diagnostics et la conception modulaire facilitent l'identification et la réparation des défauts.

Technologie de pointe Améliorez un design classique
Au cœur de l'ACOM 2000A se trouve un Conception d'amplificateur HF classique, utilisant deux Svetlana 4CX800A (GU74B) hautes performances tétrodes métallo-céramique performantes fonctionnant dans une configuration pilotée par grille. Ce la conception a été choisie pour sa stabilité inhérente et sa production extrêmement faible d’émissions parasites. ACOM a associé cette configuration éprouvée à la technologie la commande numérique la plus avancée d'aujourd'hui pour créer un amplificateur performant caractéristiques et fiabilité exceptionnelles.

Signal : Excellent émetteur-récepteur charge (généralement inférieure à 1,2 : 1 VSWR d'entrée) et résultat de tension SG régulée de sortie avec distorsion extrêmement faible. Les IMD mesurés typiques sont de -40 dB (commander 3ème) et - 45dB (5ème ordre). Réseau Pi-L classique, toutes batteries à air (sans ferrite) et la disposition soigneusement conçue du réservoir de sortie génèrent des émissions harmoniques faibles typiques aussi basses que - 55 dBc (seconde) et inférieures à - 70 dBc (troisième et au-dessus de). Ainsi, la probabilité de QRM, BCI ou TVI est considérablement minimisée.

Ajustement complet automatique
Les fonctions de réglage automatique de l'ACOM 2000A représentent une véritable révolution dans la conception des amplificateurs HF. Pense jamais à un ATU pour VSWR jusqu'à 3:1 (2:1 à 160 m). Faites correspondre les impédances de l'antenne Le chargement optimal des tubes est entièrement automatisé. Généralement 1 seconde et aucune compétence n'est requise. En éliminant complètement les procédures de configuration En termes de temps, l'ACOM 2000A a donné un réel avantage aux concurrents. Maintenant il est possible de changer les bandes, sans réfléchir. Il est possible de travailler chaque multiplicateur identifié à l'aide d'un logiciel « viser et tirer » - indépendamment du groupe. Et sait toujours que l'amplificateur est correctement réglé et que fonctionner en toute sécurité. L'amplificateur suit la bande et la fréquence de l'émetteur-récepteur automatiquement en moins d'une seconde. Aucun câble spécial n'est nécessaire. Seulement un un point sur CW ou "Ah" sur SSB suffisent. L'ACOM 2000A brise toutes les bandes. amateur dans les segments de fréquence. L'utilisateur peut stocker jusqu'à dix (10) série d'ajustements d'optimisation pour tous les segments de fréquence - ce qui permet Paramètres individuels pour plusieurs antennes sur chaque bande. Le VSWR peut augmenter considérablement lorsqu'une antenne est entraînée par sa fréquence de résonance. Contrairement aux autres amplificateurs disponibles sur le marché aujourd'hui, le réseau d'adaptation de sortie ACOM 2000 permet à l'amplificateur de fonctionner à pleine puissance, même avec VSWR jusqu'à 3:1 (2:1 à 160 m).

Contrôle numérique avancé : contrôle Le microprocesseur améliore les performances et rend possible une large gamme de nouveaux fonctions avancées.

QSK
Rodage complet (QSK) basé sur un relais à vide intégré. Transmettre / recevoir La séquence de commutation est garantie par un microprocesseur dédié.

Unité de télécommande : RCU Dimensions : 167 x 130 x 25 mm (6-2/3" x 5-1/8" x 1").
Seule la télécommande doit être placé à proximité de l’opérateur. L'unité principale peut être installée jusqu'à 3 mètres (10 pieds). Les fonctionnalités du RCU incluent : l'état de l'amplificateur affiché sur l'écran LCD, contrôle de toutes les fonctions, mesure et/ou suivi des 20 paramètres les plus importants, assistance technique à bord, Conseils de dépannage, enregistrement des heures de mise sous tension, mot de passe fourni.

Entretien facile
Le système de protection rend l’endommagement de l’amplificateur difficile. Les informations sur les 12 derniers déclenchements de protection sont stockées dans une INFO BOX pour le diagnostic à distance via ligne téléphonique, PC et Internet.

RS232 et réseau : Toutes les fonctions ils sont accessibles depuis un PC via le port série RS232. Le réseau local peut inclure unité/antenne plus d’un amplificateur de travail dans un système.

protection
Toutes les tensions et courants des tubes, tensions d'alimentation, surchauffe, overdrive, débit d'air de refroidissement insuffisant, arcs RF internes et externes (en amplificateur, sélecteur d'antenne, tuner ou antennes), séquençage T/R, Contact de relais d'antenne à commutation chaude, qualité d'antenne correspondante, puissance données réfléchies et stockées, courant d'appel et verrouillage pour plus de sécurité de l'opérateur. La correspondance des antennes peut être effectuée en moins de 10 secondes et à un quart de la puissance nominale, ce qui produit un risque d'interférence moindre avec d'autres stations et une plus grande sécurité pour les composants de l'amplificateur.

SPÉCIFICATIONS TECHNIQUES:

- Sortie RF : 1 500-2 000 W ou porteuse codée SSB - sans limite de temps. Mode porteur constant Sortie RF 1 500 W - illimité de temps avec ventilateur de refroidissement auxiliaire.

- Couverture des fréquences : Toutes les bandes amateurs 1,8-24,5 MHz. 28 MHz uniquement avec modification par les amateurs autorisés.

- Bandchange / Tuneup : processus de mise en correspondance initial en moins de 3 secondes (généralement 0,5 seconde). Préréglages correspondants /le processus de changement de bande prend moins de 0,2 seconde pour passer à un segment différent, même bande et moins de 1 seconde pour une bande différente QSY.

- Optimisation de la mémoire : non volatile pour un maximum de 10 antennes par segment de fréquence.

-Puissance motrice : généralement 50 W pour une sortie de 1 500 W.

- Impédance d'entrée : 50 ohms nominal. ROS <1,5 : 1.

- Tolérance de puissance : jusqu'à 3:1 VSWR (2:1 jusqu'à 160 m) à pleine puissance nominale avant le circuit de protection actif SWR. Supérieur Faible rendement SWR toléré.

- Harmoniques : Au moins 50 dB en dessous du pic Puissance de 1 500 W.

- Intermodulation : au moins 35 dB en dessous de la sortie pic à 1500W.

- T/R et saisie : Relais à vide : compatible QSK.

- Tubes et circuit : tétrodes 4CX800A / GU74B (2) ; gril Sortie PI-L résistive avec rétroaction négative RF. Tension de grille d'écran régulée.

- ALC : Go négatif, dérivé de la grille, -11v max, panneau arrière réglable.

- Mesure : complète. Unité de télécommande Permet une surveillance flexible de tous les paramètres de fonctionnement de l'amplificateur.

- Protection : Courant réseau et écran limitation, surtension (démarrage progressif fourni), déplacement de puissance excessif réfléchi, arcs RF, accès à la protection par mot de passe, si nécessaire, corrigez T / Séquence R, tuyau d'échappement de surchauffe, couvercle de verrouillage et HV pied de

cochon.

- Diagnostic des pannes : affichage de la télécommande et plus "INFO Boîte" de LED pour les 12 événements les plus récents. Interface PC (RS-232), plus fonctionnalité interrogation de ligne téléphonique à distance.

- Refroidissement : armoire pleine air pulsé. Gomme ventilateur isolé.

- Transformateur : 3,5 kVA avec bobinage UNISIL-H ? noyau.

- Exigences d'alimentation CA : 100/120/200/220/240 CRDV nominaux. 50-60 Hz. 3 500 VA monophasé à pleine puissance.

- Physique : Unité RF : 17-1/4"L x 7" x 17-3/4"P

- (440 L x 180 H x 450 P mm).

- RCU : 5-1/4"L x 6-3/4"P X 1"H

- (135 X 25H X 170P mm).

- Expédié dans deux cartons de poids total (96 lb / 42,5 kg). Connectez le transformateur pour faciliter l'installation et le transport.

- Aucun contrôle sur les unités RF sauf marche/arrêt. L'unité RF peut être positionnée jusqu'à 3 mètres (20 m avec câble en option) de la télécommande.
