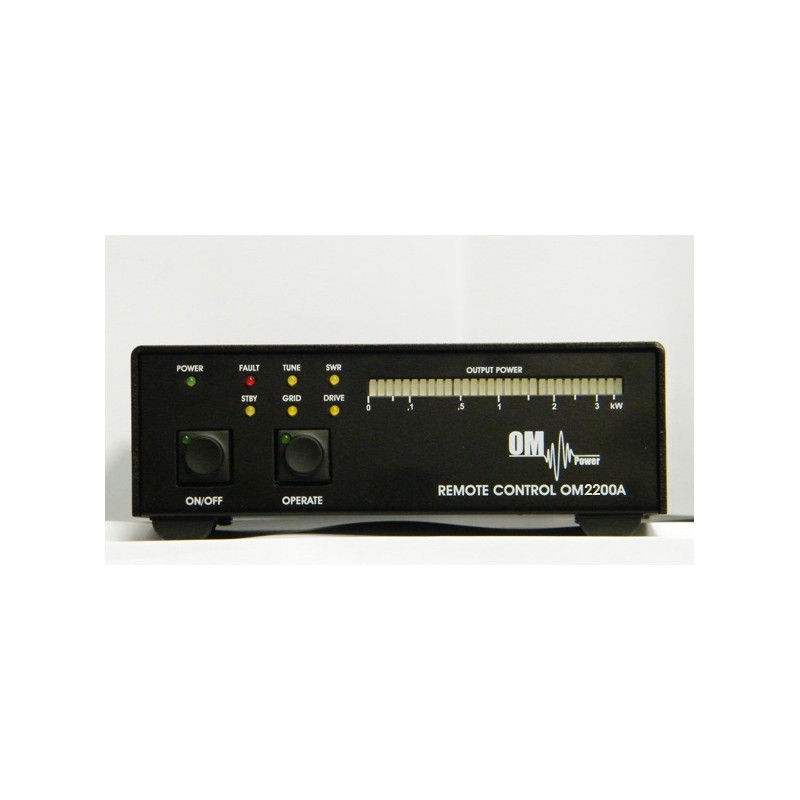

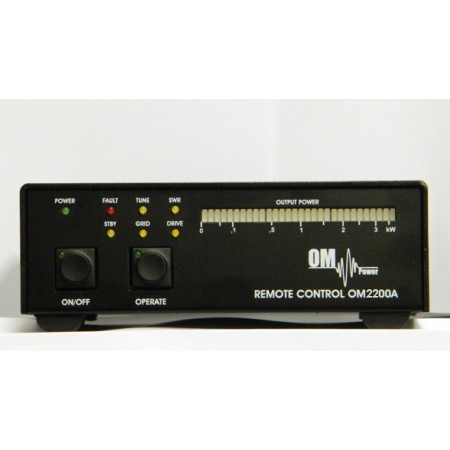

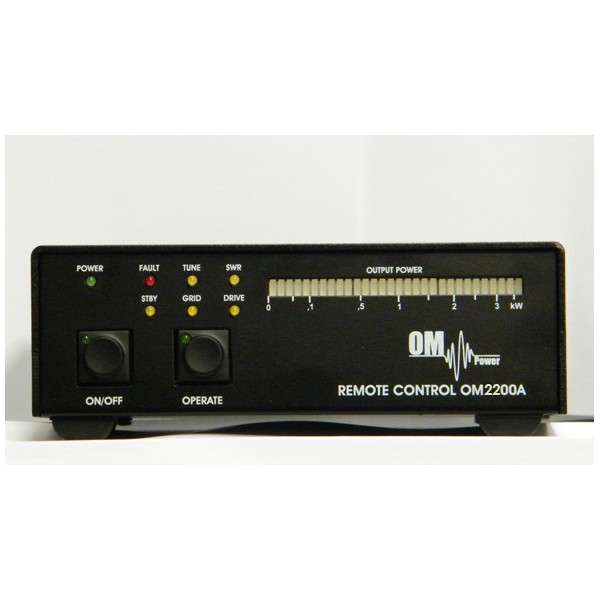

Télécommande OM Power OM2200A

Ref: OM2200A-remote

Derniers articles en stock
549,00 €
Taxe inclu
rating Aucun avis pour le moment
Habituellement expédié sous 24 heures.

Quantité

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


Télécommande OM2200A

DEMANDEZ QUELS SONT LES DÉLAIS DE LIVRAISON

DESCRIPTION GÉNÉRALE:

La télécommande étend les possibilités d'utilisation de l'OM2200A jusqu'à 10 mètres de votre position de fonctionnement. Si nécessaire, vous pouvez également connecter la télécommande à votre réseau local et la contrôler à l'aide d'un logiciel spécial (ne faisant pas partie de ce package) pour une distance illimitée.

ATTENTION : Il est impératif d'observer et de suivre toutes les meilleures pratiques et mesures de sécurité, ainsi que les réglementations locales en matière de santé et de sécurité et d'incendie/électricité. Nous vous recommandons d'utiliser une télécommande visuelle telle qu'une caméra Web, etc.

Le forfait comprend :

-Télécommande OM2200A
- Alimentation 230V / 12V, 600mA
- Câble de raccordement de 10 m pour connecter la télécommande à l'OM2200A PA

- ON/OFF : Interrupteur ON/OFF standard. Sur autoroute, cela est indiqué par une LED verte sur l'interrupteur ;

- OPERATE : bouton contrôle l'état de fonctionnement du PA. En mode de fonctionnement, la LED verte est le couvercle ;

- POWER : La LED Power indique la connexion électrique. 12 V/500 mA ;

- FAULT : erreur du voyant LED rouge Fault PA. Il est placé sur n'importe quelle condition de défaut ;

- STANDBY : la LED jaune indique l'état de veille du PA ;

- TUNE : La LED jaune couvrira le circuit de réglage PI et indique qu'un réglage supplémentaire est nécessaire ;

- GRID : indique la 2ème grille de protection. Déclenché si l'écran de sécurité actuel a été atteint) ;

- SWR : la LED jaune indiquera une puissance excessive réfléchie sur la prise de l'antenne PA ;

- DRIVE : il sera déterminé si la puissance maximale du variateur a été dépassée ;

- PUISSANCE : un graphique à barres à 30 segments indique la puissance de sortie maximale ;

- FILS : connecteur RJ45 standard - Interface LAN pour accès à distance ;

- ON : Interrupteur général ON/OFF. (Interrompt l'alimentation 12 V de l'unité) ;

- DC 12V : Prise d'alimentation (5,5/x2,1) pour fournir 12V/600mA ;

- CAL : potentiomètre de calibrage (si nécessaire pour synchroniser le bargraphe de puissance avec le bargraphe de l'OM2200A) ;

- PA : prise pour connexion directe à l'OM2200A PA

ATTENTION : veillez particulièrement à ne pas utiliser la prise PA comme prise LAN, car des tensions nocives pourraient endommager les appareils Ethernet tels que les commutateurs, les PC, etc. Utilisez uniquement le câble de 10 m fourni pour connecter le PA à la télécommande.

MISE À LA TERRE :

Le boîtier de télécommande doit être correctement mis à la terre ! Connectez la vis sur le panneau arrière du boîtier au système de mise à la terre local avec un câble en cuivre ; utiliser une section d'au moins 4 mm2. Connectez soigneusement l'émetteur-récepteur et l'amplificateur au même système de mise à la terre de votre hangar ! Si vous utilisez un amplificateur de puissance de sortie plus élevé, vous devez être conscient que le système de mise à la terre fonctionne correctement. Toutes les pièces doivent être mises à la terre dans le même système. Utilisez des câbles courts et assurez-vous qu'il y a de bons contacts ! Sinon, vous risquez d'endommager votre équipement, d'avoir des problèmes avec TVI/BCI ou le signal pourrait être déformé.

INSTRUCTIONS DE DISTRIBUTION :

- Connecter l'unité à l'OM 2200A PA à l'aide du câble fourni ;

- Alimentation 12V DC de la prise de courant via le bloc d'alimentation fourni ;

- Vérifiez que la LED verte POWER et la LED jaune STBY sont toutes deux couvertes. Si un défaut de connexion se produit, il sera indiqué par un clignotement séquentiel et STBY et les voyants d'état seront constamment allumés ;

- Allumez la PA à l'aide du bouton ON. le processus de chauffage du tube commencera. Ceci sera indiqué par la LED sur le bouton vert ON et par le clignotement des quatre LED (TUNE, GRID, SWR, DRIVE) (la LED d'attente sera également couverte sur le panneau avant du PA) ;

- Après le processus de chauffage, PA est maintenant prêt à être mis en mode de fonctionnement à l'aide du bouton OPERATE. Utilisez le même commutateur pour entrer en mode STBY/utilisation (fonctionne comme réinitialisation en cas de défaut) ;

CONNEXION LAN:

- L'unité distante s'interface avec le LAN via Xport fabriqué par Lantronix (type XP1001000-05R). Plus d’informations sont disponibles sur : www.lantronix.com

- Les paramètres d'exportation par défaut sont :

- Adresse IP : 192.168.1.222 (la première série peut être : 192.168.1.101) ;
- Masque : 255.255.255.0 ;
- Passerelle : 192.168.1.1 ;

Vous pouvez modifier n’importe lequel de ces éléments via votre navigateur Web. Il est recommandé de ne pas modifier les autres paramètres de l'interface EXPORT. La perte de communication. cela peut être provoqué précisément de cette manière. Il n'y a pas de nom d'utilisateur ni de mot de passe par défaut. Il est fortement recommandé d'assurer une interface web avec nom d'utilisateur et mot de passe. Pour le contrôle et la surveillance à distance via un logiciel LAN spécial, il est disponible gratuitement et peut être téléchargé à l'adresse suivante : https://www.om-power.com/download


Description générale de la Télécommande OM 2200 A

La télécommande étend les possibilités d'utilisation de l'OM2200A jusqu'à 10 mètres de votre position de fonctionnement. En cas de besoin, il est également possible de connecter la télécommande au réseau LAN et de la contrôler à l'aide d'un logiciel spécial (ne faisant pas partie de ce package) à distance illimitée.

Avertissement : Il est absolument indispensable d'observer et de suivre toutes les meilleures pratiques et précautions de sécurité ainsi que les lois locales en matière de santé et de sécurité et les réglementations en matière d'incendie et d'électricité. Nous vous recommandons d'utiliser une télécommande visuelle comme une caméra Web, etc.

Le forfait comprend :

  • Télécommande OM2200A
  • Alimentation 230V / 12V, 600mA
  • Câble de raccordement de 10 m pour relier la télécommande à l'OM2200A PA
Étiquette Description
ALLUMÉ ÉTEINT -Interrupteur marche/arrêt standard. L'état allumé est indiqué par une LED verte sur l'interrupteur
FONCTIONNER - Le bouton contrôle l'état de fonctionnement du PA. Lorsque je ne suis pas en mode de fonctionnement, la LED verte est sur le couvercle
POUVOIR - La LED d'alimentation indique la connexion de l'alimentation. 12 V/500 mA
FAUTE - La LED rouge de défaut indique un défaut sur le PA. Il doit être couvert en cas de défaut !
STBY - La LED jaune indique l'état de veille du PA
RÉGLER - La LED jaune sera allumée si le circuit de réglage PI indique qu'un réglage supplémentaire est nécessaire
CRIER - indique la 2ème protection du réseau. Déclenché si le courant d'écran de sécurité a été atteint)
ROS - La LED jaune indiquera une puissance réfléchie excessive sur la prise d'antenne du PA
CONDUIRE - sera le couvercle si la puissance d'entraînement maximale a été dépassée
PUISSANCE DE SORTIE - Un graphique à barres de 30 segments indiquera la puissance de sortie maximale
Réseau local - Connecteur RJ45 standard - Interface LAN pour accès à distance
Hon -Interrupteur principal ON/OFF. (Coupez l'alimentation 12 V de l'unité)
C.C 12 V - prise d'alimentation (5.5 / 2.1) pour alimentation 12V / 600mA
CAL - potentiomètre d'étalonnage (si nécessaire pour synchroniser le bargraphe de puissance avec le bargraphe de l'OM2200A)
Pennsylvanie - prise pour connexion directe à l'OM2200A PA

Attention : veillez à ne pas utiliser la prise PA comme prise LAN, car des tensions nocives pourraient endommager vos appareils Ethernet tels que les commutateurs, les PC, etc. Utilisez uniquement le câble de 10 m fourni pour connecter votre sonorisation à la télécommande.

Mise à la terre

Le boîtier de télécommande doit être correctement mis à la terre ! Connectez la vis sur le panneau arrière du boîtier à votre système de mise à la terre local avec un câble en cuivre ; utiliser une section de 4 mm2 au minimum. Connectez soigneusement votre émetteur-récepteur et votre amplificateur au même système de mise à la terre de votre cabane ! Si vous utilisez un amplificateur de puissance avec une sortie plus élevée, vous devez être conscient que votre système de mise à la terre fonctionne correctement. Toutes les pièces doivent être mises à la terre sur le même système. Utilisez des câbles courts et assurez-vous qu'il y a de bons contacts ! Sinon vous risquez d'endommager votre équipement, d'avoir des problèmes avec TVI/BCI ou votre signal pourrait être déformé.

Instructions de déploiement :

  • Connectez l'unité à l'OM 2200A PA à l'aide du câble fourni.
  • Fournir une tension de 12 V CC à la prise de courant à l'aide du bloc d'alimentation fourni
  • Vérifiez que la LED verte POWER et la LED jaune STBY sont les deux couvercles. Si un défaut de connexion se produit, il sera indiqué par des clignotements séquentiels POWER et STBY et la LED FAULT sera allumée en permanence.
  • Allumez la sonorisation à l’aide du bouton ON. Le processus de chauffage du tube commencera. Ceci sera indiqué par une LED verte sur le bouton ON et par le clignotement de quatre LED (TUNE, GRID, SWR, DRIVE) (la LED WAIT sera également sur le couvercle du panneau avant du PA)
  • Après le processus de chauffage, le PA est maintenant prêt à être mis en mode de fonctionnement à l'aide du bouton OPERATE. Utilisez le même interrupteur pour entrer STBY / OPERATE (fonctionne comme réinitialisation si un état de défaut se produit)

Connexion LAN

L'unité distante est interfacée au LAN via XPORT fabriqué par Lantronix (type XP1001000-05R). Plus d’informations peuvent être trouvées sur www.lantronix.com

Les paramètres d'usine par défaut de XPORT sont :

Adresse IP : 192.168.1.222 (la première série peut être : 192.168.1.101)
Masque : 255.255.255.0
Passerelle : 192.168.1.1

Ce sont strictement des paramètres par défaut. Vous pouvez modifier n'importe lequel d'entre eux en accédant à l'interface graphique Web XPORT via votre navigateur Web. Nous vous déconseillons de modifier d'autres paramètres de l'interface XPORT, car cela pourrait entraîner une perte de communication. Il n'y a pas de nom d'utilisateur ni de mot de passe par défaut. Il est fortement recommandé de sécuriser l'interface Web avec un nom d'utilisateur et un mot de passe.

Pour le contrôle et la surveillance à distance via LAN, un logiciel spécial est nécessaire. Il est disponible gratuitement ; il peut être téléchargé à l'adresse suivante :
https://www.om-power.com/download
