BRANDNEU! SV6301A Vektornetzwerkanalysator – Ihr ultimativer tragbarer VNA für HF!

Funkamateure und Profis gleichermaßen: Machen Sie sich bereit für eine Revolution in der HF-Messtechnik! Wir freuen uns, Ihnen den SV6301A vorstellen zu dürfen, einen portablen Vektornetzwerkanalysator (VNA), der Laborleistung in einem kompakten, robusten Design vereint. Wenn Sie Präzision, Vielseitigkeit und Zuverlässigkeit suchen, ist Ihr neuer Verbündeter da.

Der SV6301A: Warum ist er für Ihren HF-Betrieb unverzichtbar?

Dieser leistungsstarke VNA bietet Ihnen die volle Kontrolle über Antennen und HF-Komponenten und bietet eine beeindruckende Frequenzabdeckung von 1 MHz bis 6,3 GHz . Seine Funktionen machen ihn zum perfekten Werkzeug für:

• 360°-Antennentest: Von der Optimierung von Kurzwellenantennen (MF/HF) bis zur Analyse von VHF/UHF-Antennen ist er ideal für ISM-, WLAN-, Bluetooth- und GPS-Antennen und natürlich alle Ihre geliebten Amateur-Setups.
• Vollständige HF-Komponentenanalyse: Mehr als nur Antennen! Messen Sie präzise Filter, Verstärker, Dämpfungsglieder, Kabel, Leistungsteiler, Koppler, Duplexer und alle anderen kritischen HF-Komponenten.
• Kabeldiagnose mit TDR-Funktion: Dank der TDR-Funktion (Time Domain Reflectometer) ist das Messen der Kabellänge und das schnelle Erkennen von Fehlern oder Mängeln jetzt schnell und einfach, wodurch Sie wertvolle Zeit sparen.

Technische Daten, die den Unterschied machen!

Der SV6301A vereint fortschrittliche Technologie in einem unglaublich praktischen Paket. Das zeichnet ihn aus:

• Außergewöhnlicher Dynamikbereich: Bietet einen Dynamikbereich von 75 dB für S21-Messungen (bis zu 3 GHz) und 50 dB für S11 (bis zu 3 GHz) und liefert Ihnen unglaublich detaillierte und genaue Messwerte für ein breites Anwendungsspektrum.
• Schnelle und detaillierte Messungen: Mit einer Abtastrate von 400 Punkten/s und der Möglichkeit, bis zu 1001 Abtastpunkte zu erfassen, erhalten Sie eine Analyse nahezu in Echtzeit, die für die dynamische Optimierung unerlässlich ist.
• Robuste und abgeschirmte Konstruktion: Das Vollmetallgehäuse verleiht dem SV6301A nicht nur eine außergewöhnliche Haltbarkeit, sondern bietet auch eine wirksame Abschirmung gegen elektromagnetische Störungen und gewährleistet so die höchste Zuverlässigkeit Ihrer Messungen in jeder Umgebung.
• Frequenzgenauigkeit: Behält eine hervorragende Genauigkeit von $< \pm1$ ppm (<140 MHz) und $< \pm5$ KHz (>140 MHz) bei und sorgt so für gleichbleibend zuverlässige Ergebnisse.

Intuitives Design und maximale Mobilität für den modernen Bediener

Die Benutzerfreundlichkeit steht im Mittelpunkt des Designs des SV6301A und macht ihn perfekt für den Einsatz auf der Werkbank und im Feld:

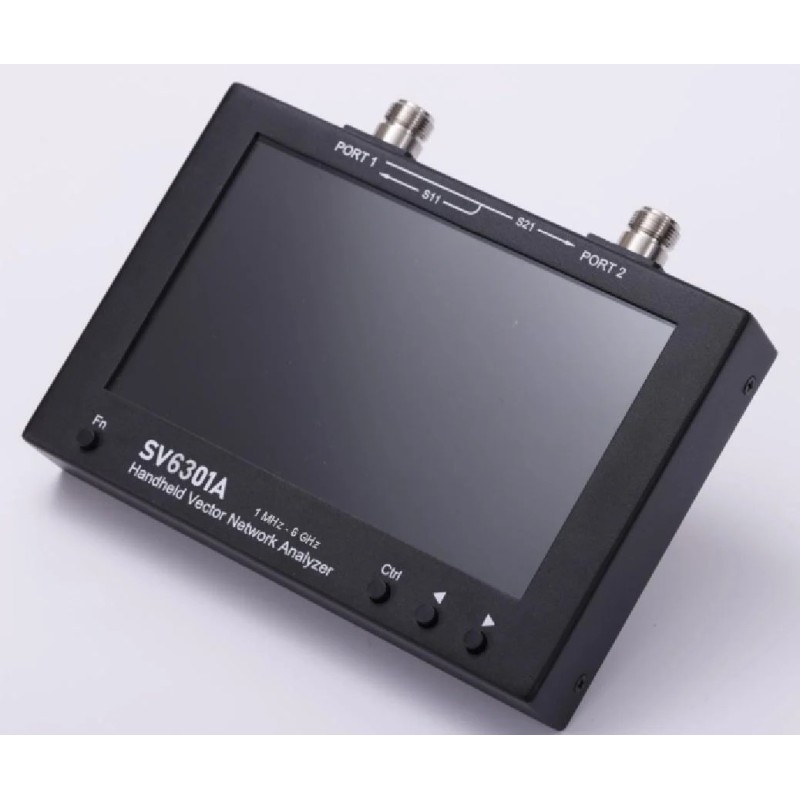

• Großer, intuitiver Touchscreen: Das 7-Zoll-Touchscreen-Display (Auflösung 1024 x 600) bietet eine klare und detaillierte Datenanzeige. Vier zusätzliche Tasten ermöglichen eine schnelle und präzise Steuerung von Frequenz, Skala, Markierungen und Screenshot-Funktionen.

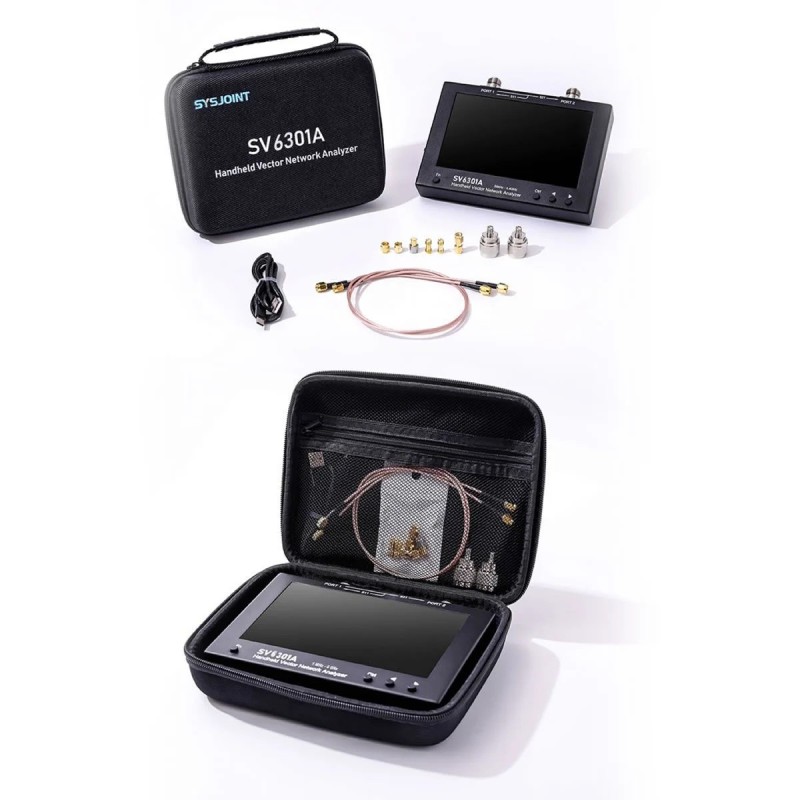

• Professioneller N-Typ-Anschluss: Ausgestattet mit zuverlässigen N-Typ-Anschlüssen für die HF-Schnittstelle . Und keine Sorge wegen der Kompatibilität: Im Lieferumfang sind zwei N-auf-SMA-Adapter enthalten, mit denen Sie Geräte mit SMA-Schnittstelle problemlos anschließen können.
• Lange Akkulaufzeit für unterwegs: Ausgestattet mit zwei integrierten 3350 mAh 18650 Lithiumbatterien bietet es bis zu 4 Stunden Betriebsautonomie , ideal für lange Arbeitssitzungen. Das Aufladen erfolgt bequem und universell über USB Typ-C (Kabel im Lieferumfang enthalten).
• Integrierter Speicher: Mit einer internen 8-GB-Speicherkarte können Sie Kalibrierungen, SNP-Dateien, Screenshots und andere wichtige Daten direkt auf dem Gerät speichern, ohne dass externe Medien erforderlich sind.

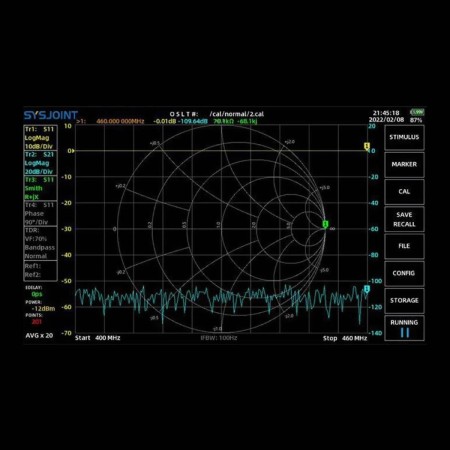

• Umfassende Anzeigeformate: Unterstützt eine große Auswahl an Anzeigeformaten, darunter Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Gruppenverzögerung, Widerstand, Reaktanz und viele mehr, für jederzeit eine gründliche Analyse.
• Ergonomisches und kompaktes Design: Mit Abmessungen von 190 x 130 x 30 mm und einem Gewicht von nur 1,15 kg ist es äußerst tragbar. Der praktische integrierte Ständer auf der Rückseite ermöglicht die einfache Verwendung auf jeder ebenen Fläche.
