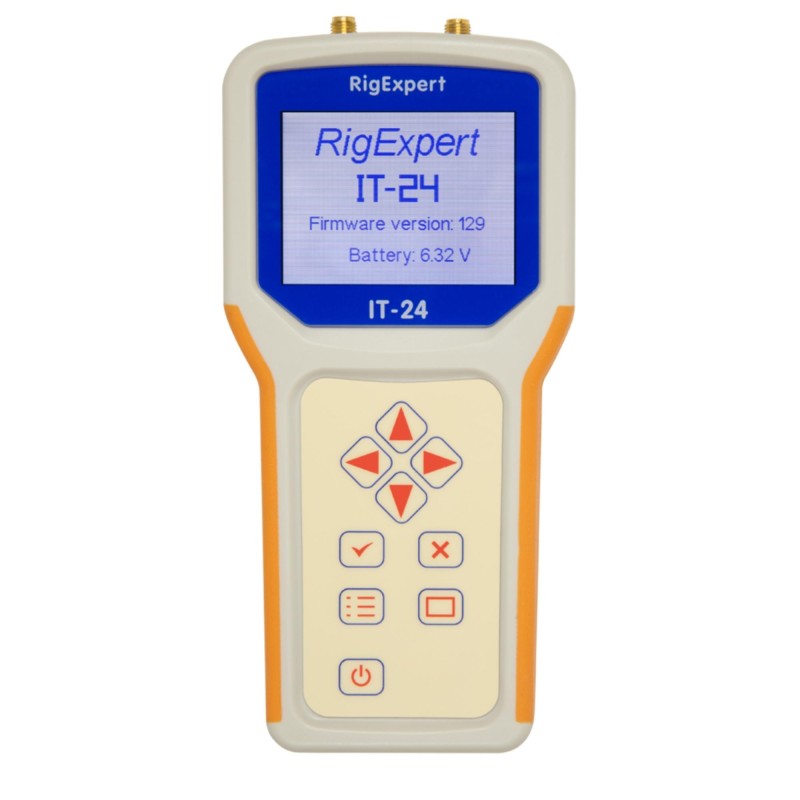

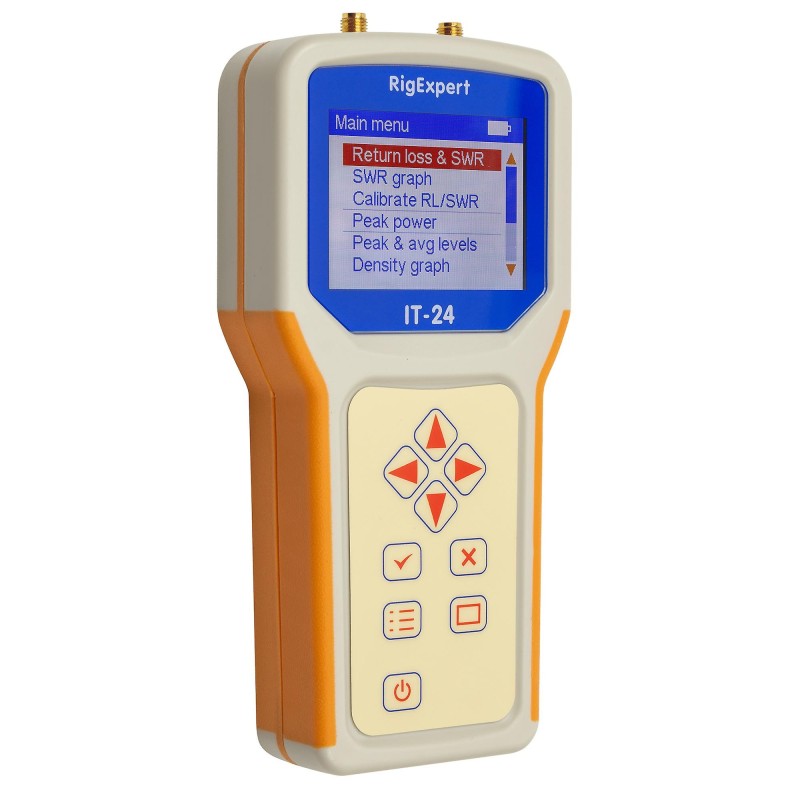

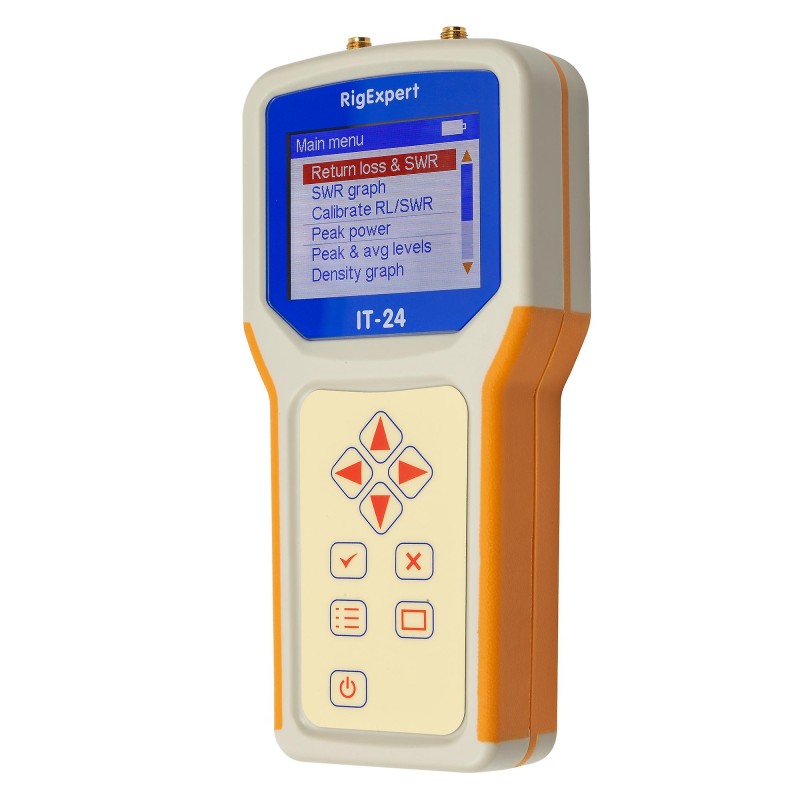

IT-24

RigExpert IT-24 ist ein vielseitiges, tragbares Gerät zum Testen, Abstimmen und Reparieren von Antennen und Speiseleitungen im 2,4-GHz-ISM-Band. Mit seinen Schnelltestfunktionen, Leistungsmessfunktionen und der HF-Umgebungsüberwachung ist das IT-24 ideal für Telekommunikationsdienstleister, Versorgungsunternehmen und Antennen-/Senderhersteller. Es unterstützt verschiedene Technologien wie Wi-Fi, WiMAX, ZigBee und proprietäre Datenübertragungsprotokolle. Ausgestattet mit SMA- und RP-SMA-Anschlüssen, LCD-Display und USB-Anschluss bietet das IT-24 Komfort und Funktionalität für alle Ihre Testanforderungen für drahtlose Netzwerke.

Werkseitig kalibriert

Intuitive mehrsprachige Benutzeroberfläche und Hilfebildschirme

Prüfung von Antennen und Zuleitungen von 2,4 GHz ISM-Band-Antennen

Schnelle HF-Antennen- und Kabeltests

Messen der Ausgangsleistung von Wireless Access Points und anderen Sendern

HF-Umgebungsüberwachung im Spektrumanalysatormodus

Geeignet für Telekommunikationsanbieter, Dienstleistungsunternehmen und Hersteller

Kompatibel mit Wi-Fi, WiMAX, ZigBee und proprietären Datenübertragungsprotokollen

Ausgestattet mit SMA- und RP-SMA-Anschlüssen und USB-Anschluss

Wasserdichte Tastatur

Spezifikationen:

Einzelpunktmessung der Rückflussdämpfung und des Stehwellenverhältnisses (SWR)

Frequenzbereich 2,3–2,6 GHz

Frequenzauflösung 1 MHz

Messbereich der Rückflussdämpfung >2dB

SWR-Messbereich 1 … 10

Ausgangsleistung in diesem Modus ca. +5 dBm

Die Messfehlergrenzen werden durch den schattierten Bereich im Diagramm angezeigt. Diese Grenzwerte gelten für den Bereich von 2,4 bis 2,5 GHz.

SWR-Diagramm

4 Frequenz-Subbänder 2,3–2,4 GHz, 2,4–2,5 GHz, 2,5–2,6 GHz, 2,3–2,6 GHz

SWR-Anzeigebereich 1… 5

Messen der Sendeleistung

Frequenzbereich 2,3–2,6 GHz

Leistungsgrenzen -20 … +25 dBm (0,01–300 mW)

Leistungsmesser-Eingang SWR weniger als 1,5

Messfehler besser als ±2 dBm

Spektrumanalysator

Ansichtsmodus Spitzen- und Durchschnittspegel, Dichtediagramm, Wasserfall

Frequenzbereich 2,3–2,6 GHz

Subband-Bandbreite 100 MHz (5 überlappende Subbänder), 20 MHz (30 überlappende Subbänder), 10 MHz (60 überlappende Subbänder)

Eingangssignalpegel ca. -100 … -20 dBm

Signalpegelanzeigen 10 dB/Div

Empfangsvorverstärker -10 dB, 0 dB, +6 dB

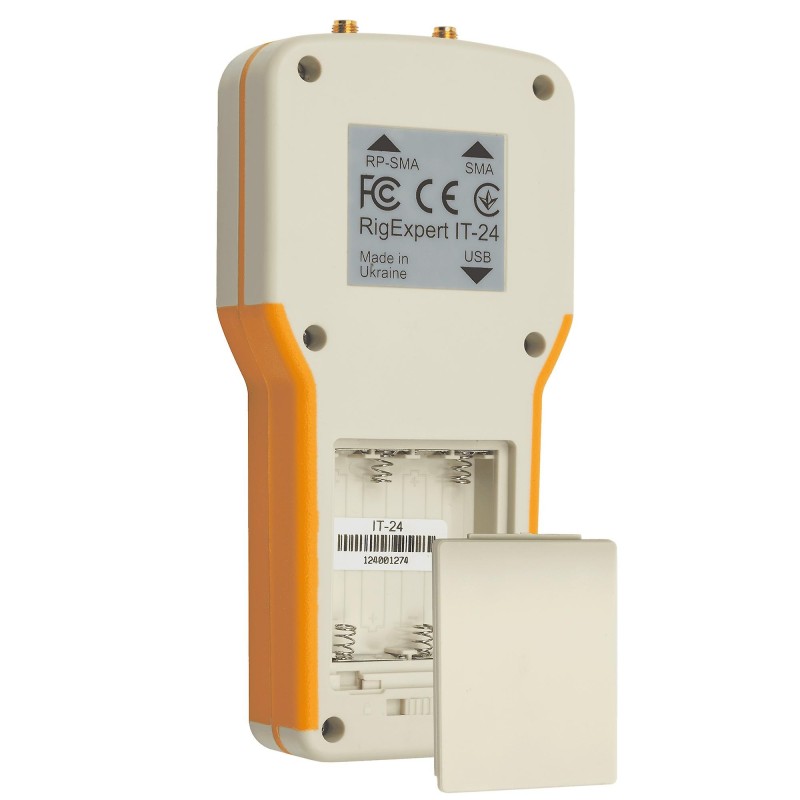

HF-Steckverbinder RP-SMA für SWR- und Spektrummodus

SMA zur Leistungsmessung

Schnittstelle Farb-TFT-Display, 320·240 Pixel

Wasserdichte Tastatur, 9 Tasten

Mehrsprachige Menüs und Hilfebildschirme

Anschließen an einen Computer über einen USB-Anschluss

Energie 4 AAA-Akkus oder Alkalibatterien (Ladegerät nicht im Lieferumfang des Testers enthalten; Batterien werden im Tester nicht geladen)

Von einer USB-Buchse eines Computers

Messen 17x8x3 cm

Betriebstemperatur 0…40 °C

Gewicht inklusive Batterien 350 Gramm

GTIN-13 4820185420068
