Kopie von Sigma HF-360 XP Top Band High Power 1 kW Vertikale Glasfaserantenne 6-160 Meter

Sigma Euro-Comm SE-HF 360 XP Top Band 1 kW Hochleistungs-Vertikalantenne aus Glasfaser

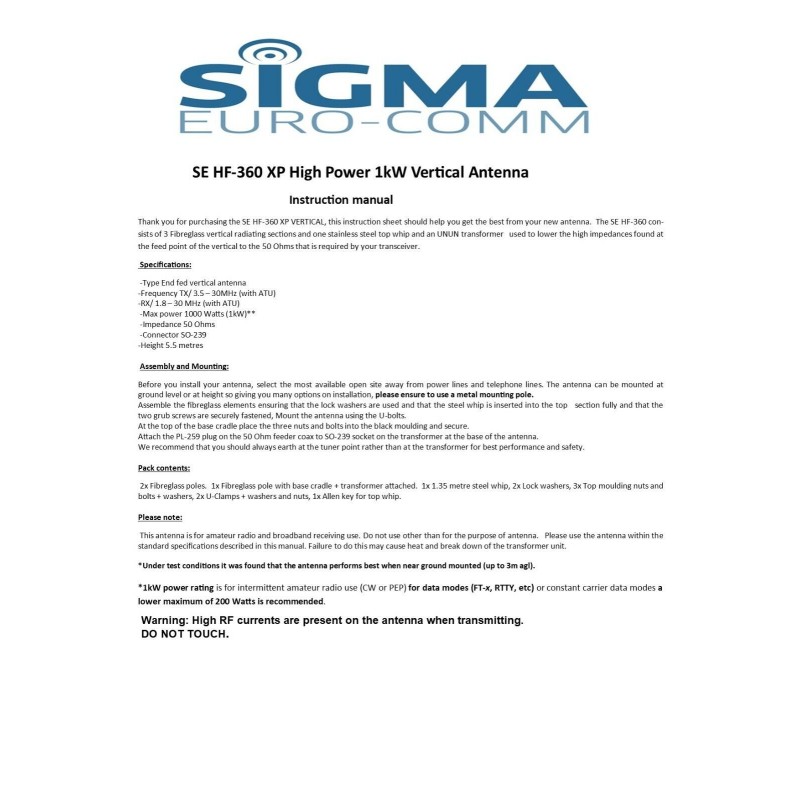

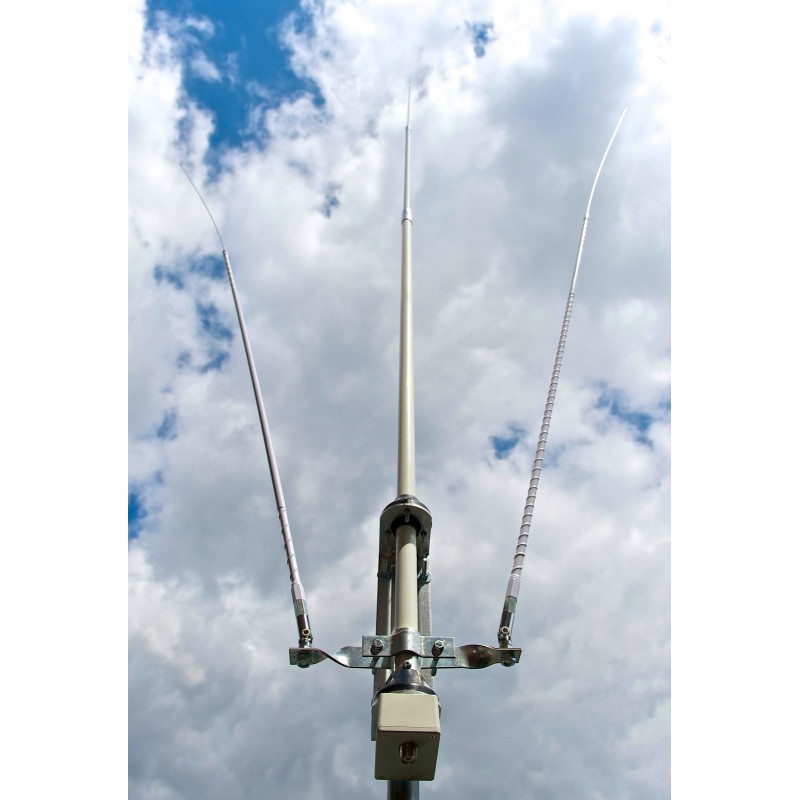

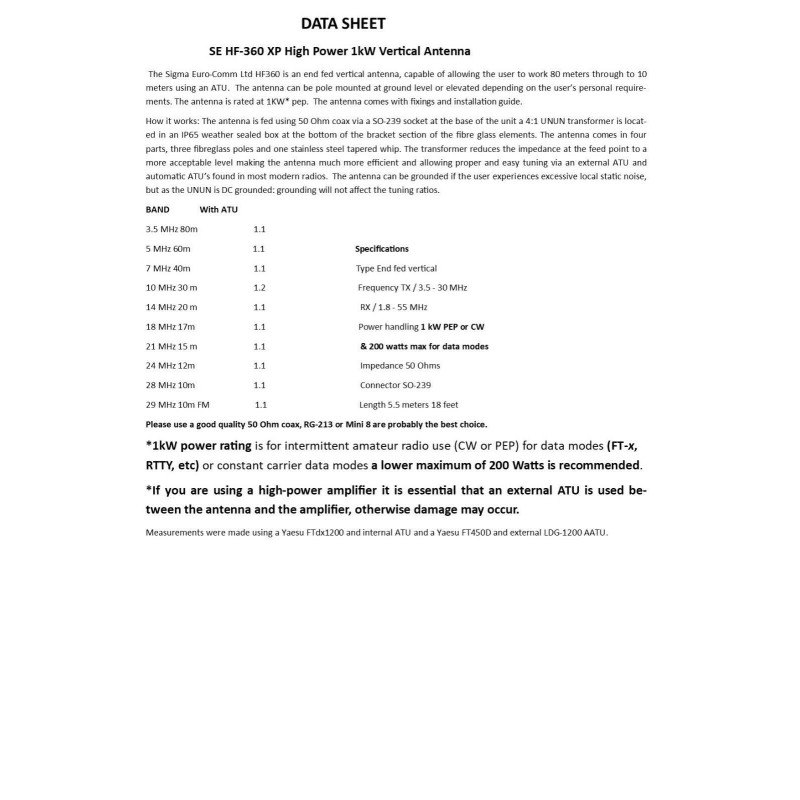

Die Sigma Euro-Comm Ltd HF360 ist eine vertikal gespeiste Antenne, die es dem Benutzer ermöglicht, mit einer ATU, die in den meisten modernen Funkgeräten zu finden ist, in einer Entfernung von 160 bis 10 Metern und mit einer externen ATU in einer Entfernung von 6 Metern zu arbeiten. Die Antenne kann je nach den persönlichen Bedürfnissen des Benutzers auf Bodenhöhe oder erhöht an einem Mast montiert werden. Die Antenne hat eine Nennleistung von 1 kW* pro Sekunde. Die Antenne wird mit Befestigungsmaterial und Installationsanleitung geliefert.

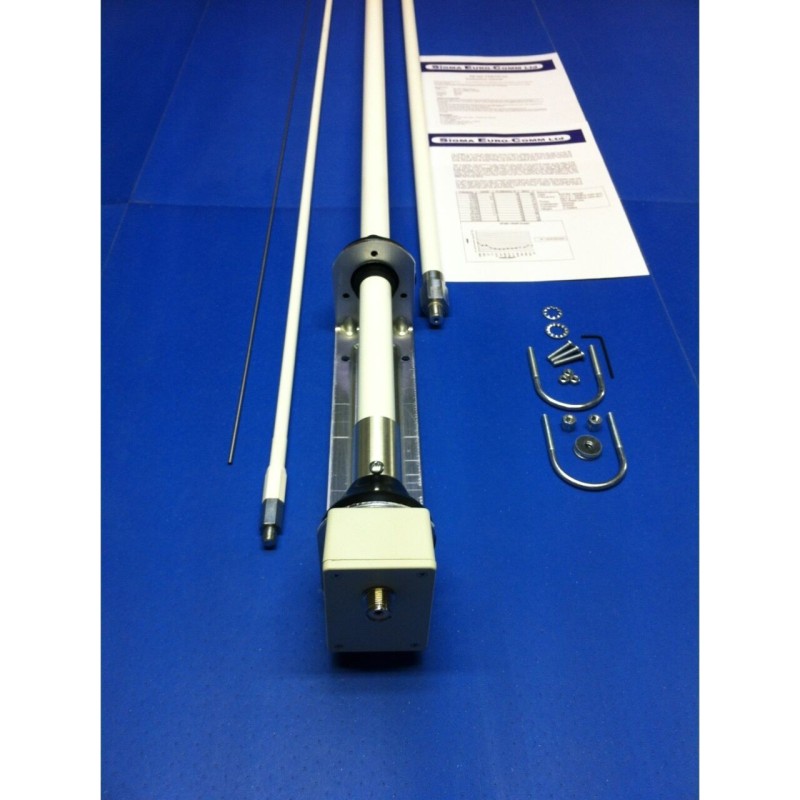

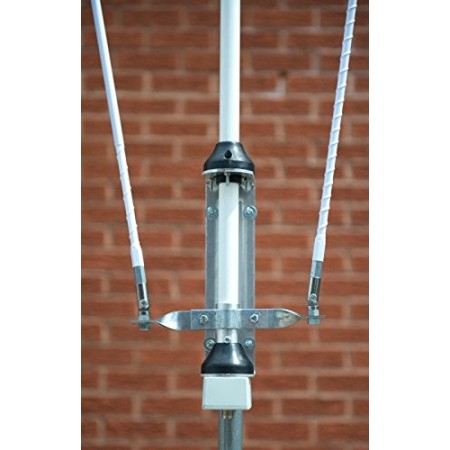

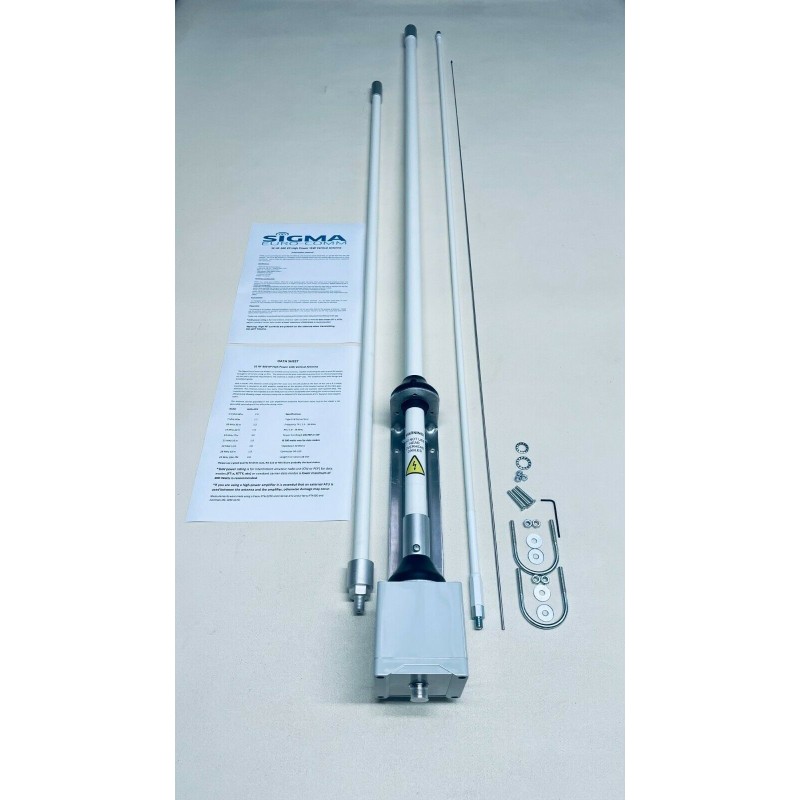

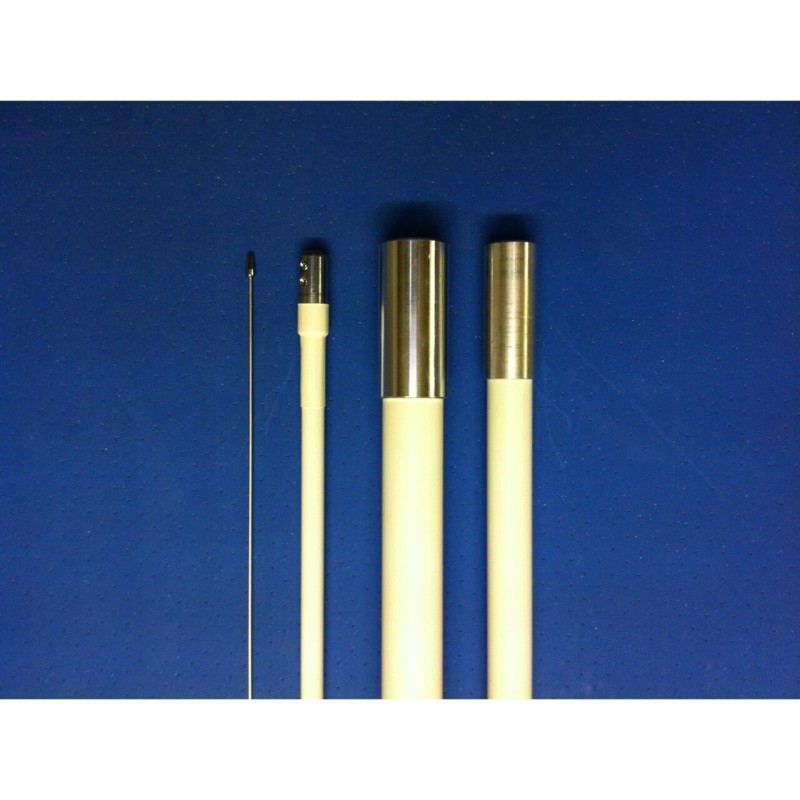

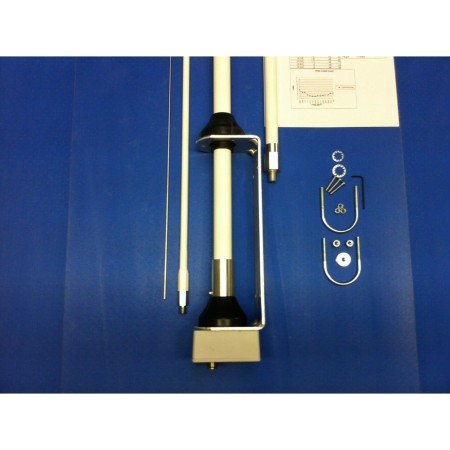

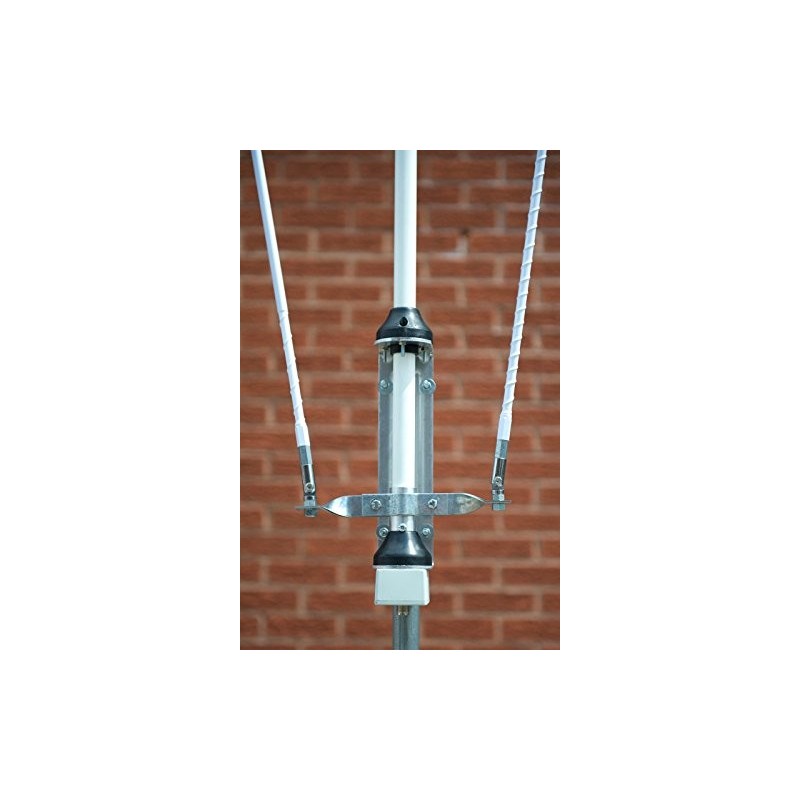

So funktioniert es: Die Antenne wird über ein 50-Ohm-Koaxialkabel über eine SO-239-Buchse an der Unterseite des Geräts mit Strom versorgt. Ein UNUN 4:1-Transformator befindet sich in einem versiegelten IP65-Gehäuse an der Unterseite des Glasfaserelementhalterungsabschnitts aus Glas . Die Antenne besteht aus vier Teilen, drei Glasfaserstangen und einem konischen Peitschenkörper aus Edelstahl. Der Transformator reduziert die Impedanz am Einspeisepunkt auf ein akzeptableres Niveau, wodurch die Antenne wesentlich effizienter wird und eine korrekte und einfache Abstimmung über eine externe ATU und automatische ATUs, die in den meisten modernen Radios zu finden sind, ermöglicht. Die Antenne kann geerdet werden, wenn der Benutzer übermäßiges örtliches statisches Rauschen verspürt. Da die UNUN jedoch mit Gleichstrom geerdet ist, hat die Erdung keinen Einfluss auf die Abstimmverhältnisse. Band mit ATU

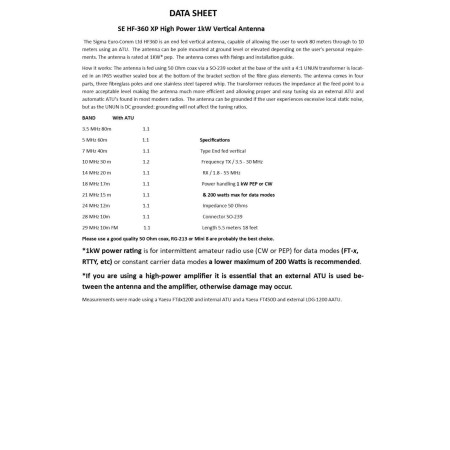

• 1,8 MHz 1,3
• 3,5 MHz 80 m 1,0
• 5 MHz 60 m 1.1 Spezifikationen
• 7 MHz 40 m 1,1 Typ Vertikal endgespeist
• 10 MHz 30 m 1,2 TX-Frequenz / 1,8 - 52 MHz
• 14 MHz 20 m 1,0 RX / 1,8 - 55 MHz
• 18 MHz 17 m 1,0 Leistungsgesteuert 1 kW PEP oder CW
• 21 MHz 15 m 1,0 und max. 200 Watt für den Datenmodus
• 24 MHz 12 m 1,0 Impedanz 50 Ohm
• 28 MHz 10 m 1,0 SO-239-Stecker
• 29 MHz 10 m 1,0 Länge 5,5 Meter 18 Fuß
• 50 MHz 6 m 1,3 1,3 (externe ATU)

Verwenden Sie ein hochwertiges 50-Ohm-Koaxialkabel. RG-213 oder Mini 8 sind wahrscheinlich die beste Wahl.

*Die Nennleistung von 1 kW gilt für den intermittierenden Einsatz im Amateurfunk (CW oder PEP). Für den Datenmodus (FT-x, RTTY usw.) oder den Datenmodus mit konstantem Träger wird ein niedrigerer Maximalwert von 200 Watt empfohlen.

*Bei Verwendung eines Hochleistungsverstärkers muss unbedingt eine externe ATU zwischen Antenne und Verstärker verwendet werden, da es sonst zu Schäden kommen kann
