X-80 Vertikale Aluminiumantenne für 80-6-Meter-Bänder
Ref: X80
Sofort verfügbarSIGMA
Die X-80 ist eine „endgespeiste“ Vertikalantenne, die es dem Benutzer ermöglicht, mit einer ATU aus einer Entfernung von 80 Metern bis zu 6 Metern zu arbeiten. Erfordert kein Massengegengewicht.
Die Antenne kann je nach den persönlichen Anforderungen des Benutzers auf Bodenhöhe oder erhöht an einem Mast montiert werden. Die Antenne hat eine Nennleistung von 400W. Die Antenne wird mit Befestigungsmaterial und Installationsanleitung geliefert.
Wie funktioniert es:
Die Stromversorgung der Antenne erfolgt über ein 50-Ohm-Koaxialkabel über eine SO-239-Buchse an der Basis des Geräts, die an einen 6:1 UNUN angeschlossen ist

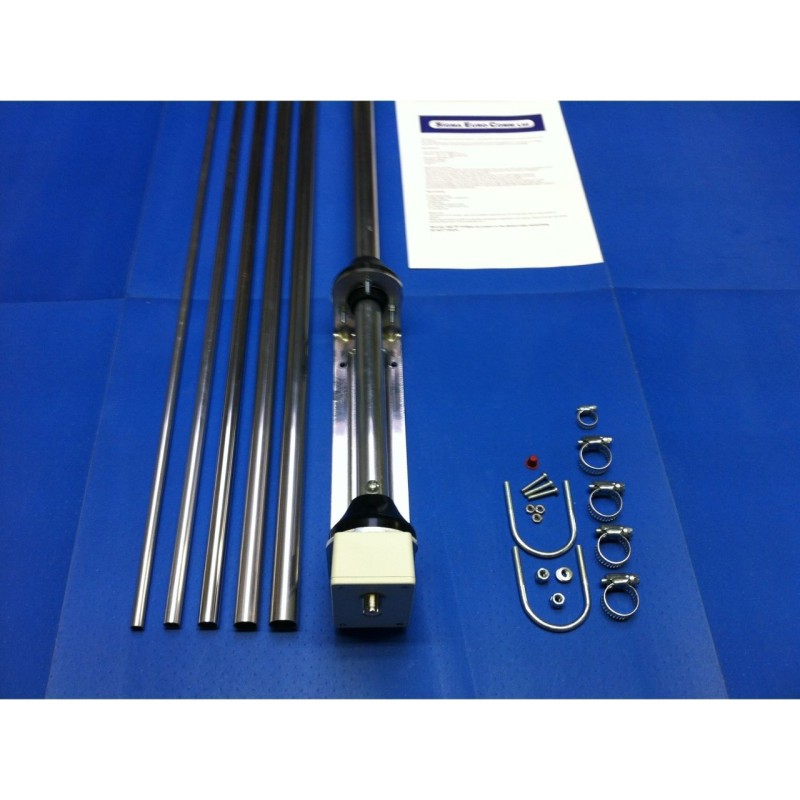

Der Transformator befindet sich in einem wasserdichten, versiegelten IP65-Gehäuse an der Unterseite der Antenne. Die Antenne besteht aus vier Aluminiumteilen. Der Transformator reduziert die Impedanz am Einspeisepunkt auf ein akzeptableres Niveau, was die Antenne wesentlich effizienter macht und eine korrekte und einfache Abstimmung über eine externe ATU und in die Funkgeräte integrierte automatische ATUs ermöglicht.
Die Antenne kann geerdet werden, wenn der Benutzer übermäßiges örtliches statisches Rauschen feststellt, aber da das UNUN mit Gleichstrom kurzgeschlossen ist, hat die Erdung keinen Einfluss auf die Übereinstimmung
SPEZIFIKATIONEN:
Vertikale Endspeisung: TX: 3,5–52 MHz, RX: 1,8–55 MHz
Maximale Leistung 400 W PeP
SO-239-Stecker, 50 Ohm nominal
Länge 6 Meter
SWR ERKLÄRT:
80 m: 1:1 mit manuellem Tuner
40 m: 1:1 mit automatischem oder manuellem Tuner
30 m: 1:1 mit automatischem oder manuellem Tuner
20 m: 1:1 mit automatischem oder manuellem Tuner
17m : 1:1 mit manuellem Tuner
15 m: 1:1 mit automatischem oder manuellem Tuner
12m : 1:1 mit manuellem Tuner
10 m: 1:1 mit automatischem oder manuellem Tuner
6m : 1:1 mit manuellem Tuner
Technische Daten
- Mpn
- X80
- Kerl
- HF Verticali
- Kompatible Marke
- Generico
- Unterkategorien
- HF Verticali
Tutto sommato fa il suo lavoro a lambda/4 e con un piccolo aiuto anche sui 7 MHz.
Occorrono 20 minuti per montarla, molto semplice, un buon acquisto.
