SE HF X-80 XP HF HOCHLEISTUNGS-VERTIKALANTENNE 1 kW 80-6 Meter

SE HF X-80 XP 1 kW Hochleistungs-Vertikalantenne

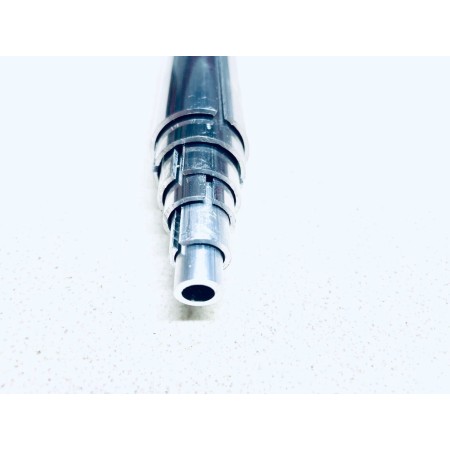

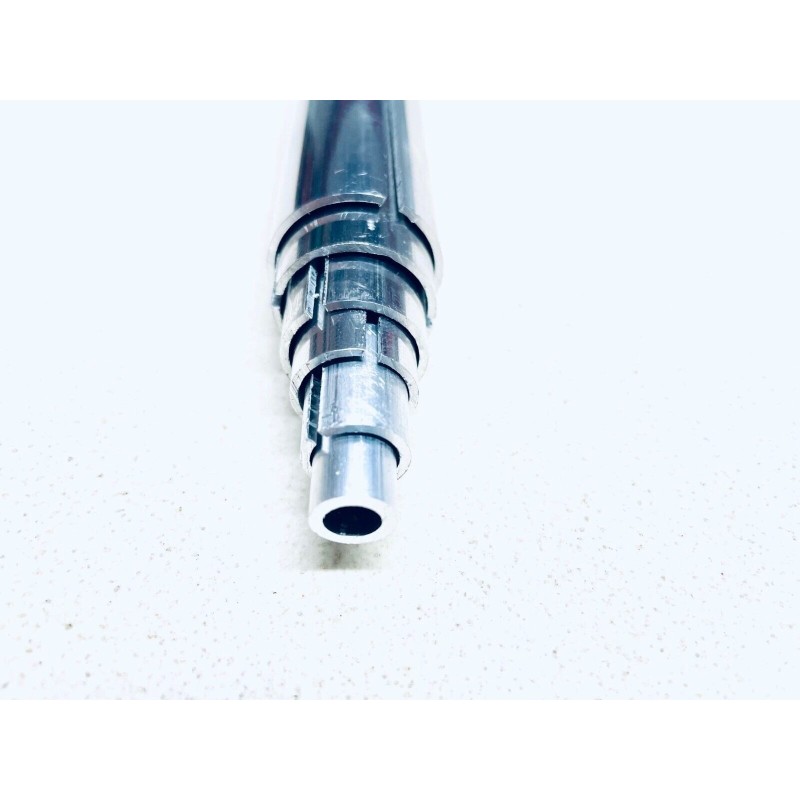

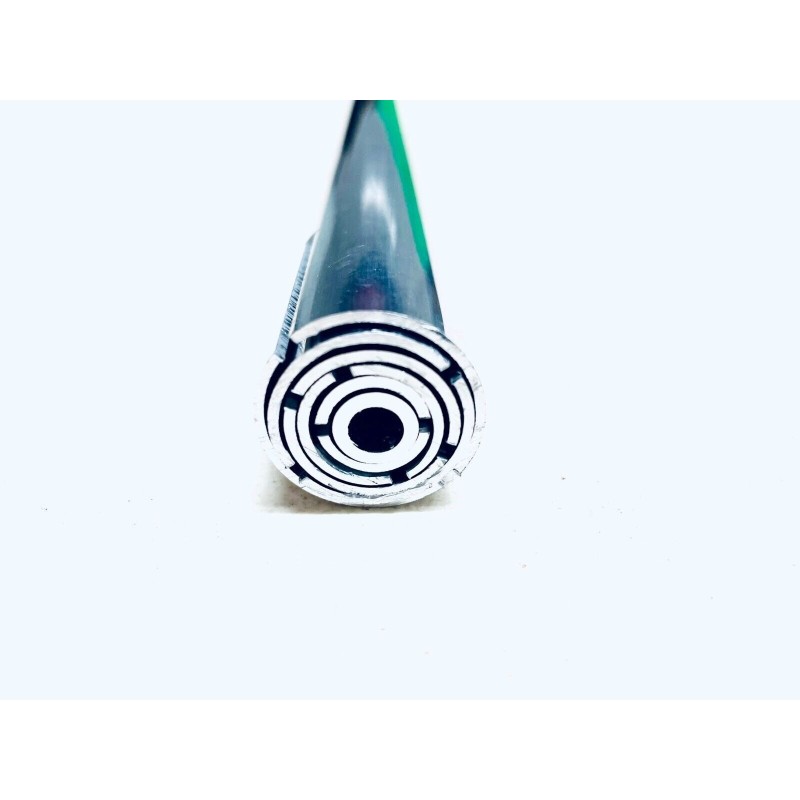

(Bitte beachten Sie, dass das für den X-80 XP verwendete Aluminiumrohr eine Wandstärke von 1,2 mm und 18 Gauge hat, was eine Verbesserung gegenüber dem Standard-X-80 darstellt.)

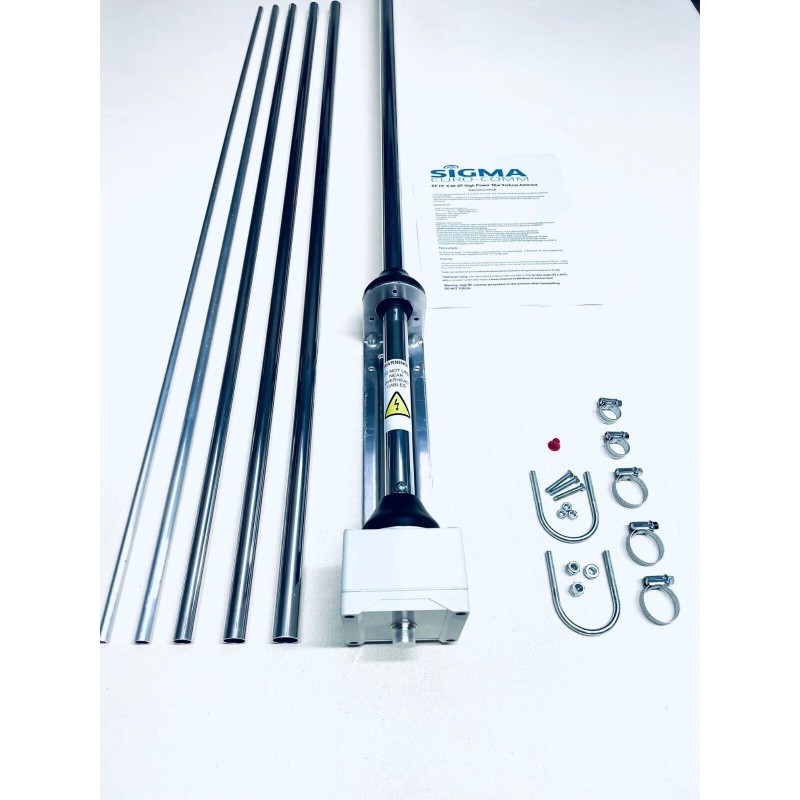

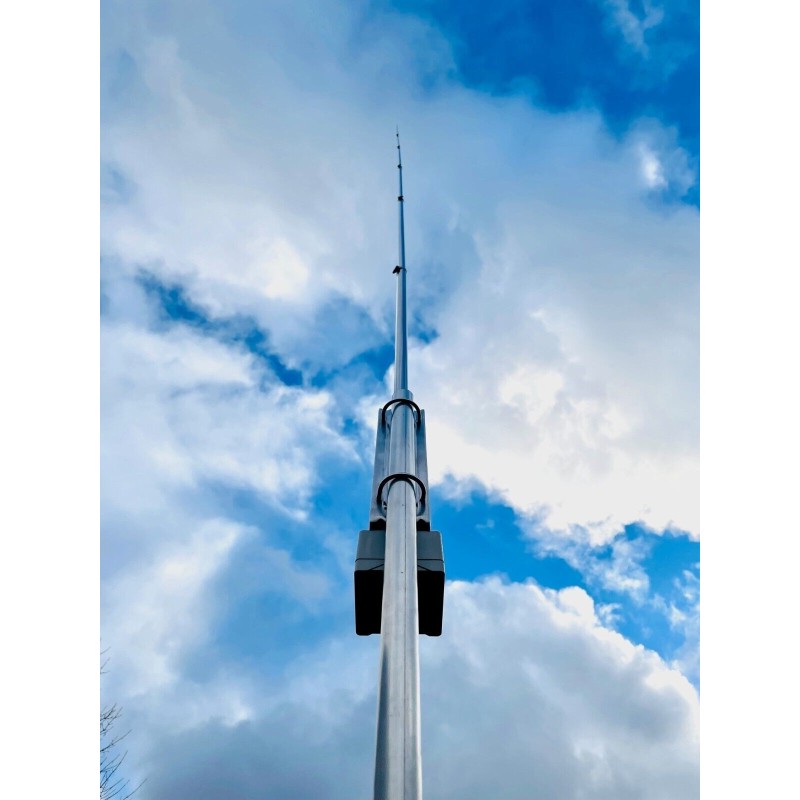

Die Sigma Euro-Comm Ltd. Die Antenne kann je nach den persönlichen Bedürfnissen des Benutzers auf Bodenhöhe oder erhöht an einem Mast montiert werden. Die Antenne hat eine Nennleistung von 1KW* pep. Die Antenne wird mit Befestigungsmaterial und Installationsanleitung geliefert.

So funktioniert es: Die Antenne wird über ein 50-Ohm-Koaxialkabel über eine SO-239-Buchse an der Unterseite des Geräts mit Strom versorgt, ein UNUN 4:1-Transformator befindet sich in einer versiegelten IP65-Box an der Unterseite des Aluminium-Teleskopelements aus 6 Metern Höhe . Der Transformator reduziert die Impedanz am Einspeisepunkt auf ein akzeptableres Niveau, wodurch die Antenne wesentlich effizienter wird und eine korrekte und einfache Abstimmung über eine externe ATU ermöglicht wird. Die Antenne kann geerdet werden, wenn der Benutzer übermäßiges örtliches statisches Rauschen verspürt. Da die UNUN jedoch mit Gleichstrom geerdet ist, hat die Erdung keinen Einfluss auf die Abstimmverhältnisse.

SWR ERKLÄRT:

80 m: 1:1 mit manuellem Tuner
40 m: 1:1 mit automatischem oder manuellem Tuner
30 m: 1:1 mit automatischem oder manuellem Tuner
20 m: 1:1 mit automatischem oder manuellem Tuner
17m : 1:1 mit manuellem Tuner
15 m: 1:1 mit automatischem oder manuellem Tuner
12m : 1:1 mit manuellem Tuner
10 m: 1:1 mit automatischem oder manuellem Tuner
6m : 1:1 mit manuellem Tuner

SPEZIFIKATIONEN:

Vertikale Endspeisung: TX: 3,5–52 MHz, RX: 1,8–55 MHz
Belastbarkeit: 1 kW PEP oder CW und max. 200 Watt für Datenmodi
SO-239-Stecker, 50 Ohm nominal
Länge 6 Meter

Bitte verwenden Sie ein hochwertiges 50-Ohm-Koaxialkabel.

*Die Nennleistung von 1 kW gilt für den intermittierenden Einsatz im Amateurfunk (CW oder PEP) im Datenmodus (FT-x, RTTY usw.) oder im Datenmodus mit konstantem Träger. Ein niedrigerer Maximalwert von 200 Watt wird empfohlen.

*Bei Verwendung eines Hochleistungsverstärkers muss unbedingt eine externe ATU zwischen der Antenne und dem Verstärker verwendet werden, da es sonst zu Schäden kommen kann.

Die Antenne kann geerdet werden, wenn der Benutzer übermäßiges örtliches statisches Rauschen feststellt, aber da das UNUN mit Gleichstrom kurzgeschlossen ist, hat die Erdung keinen Einfluss auf die Übereinstimmung
