Antenne verticale en fibre de verre Sigma HF-360 XP Top Band haute puissance 1 kW 6-160 mètres

Antenne verticale en fibre de verre haute puissance Sigma Euro-Comm SE-HF 360 XP Top Band 1kw

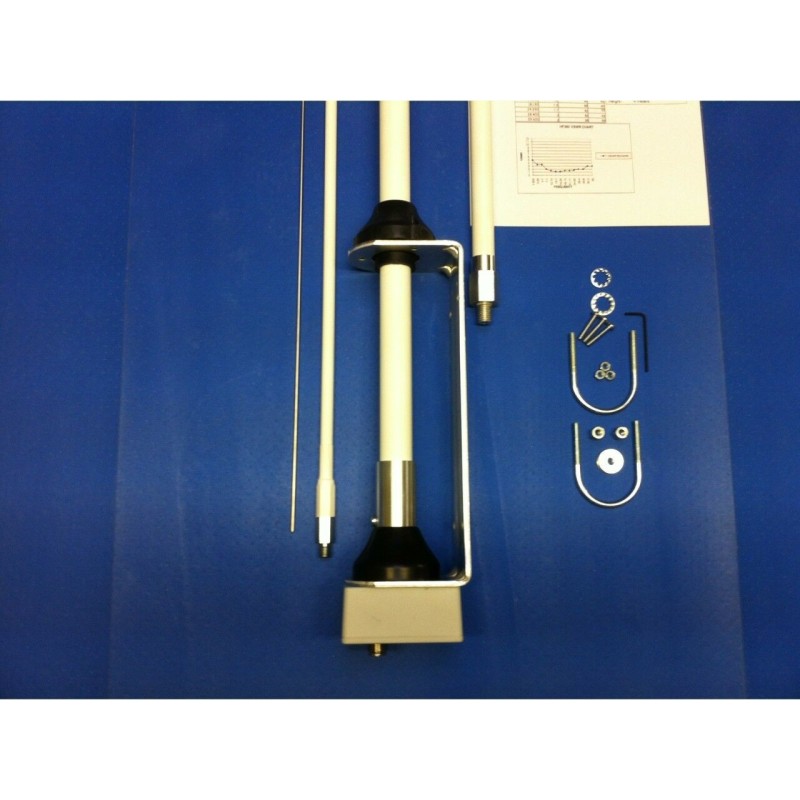

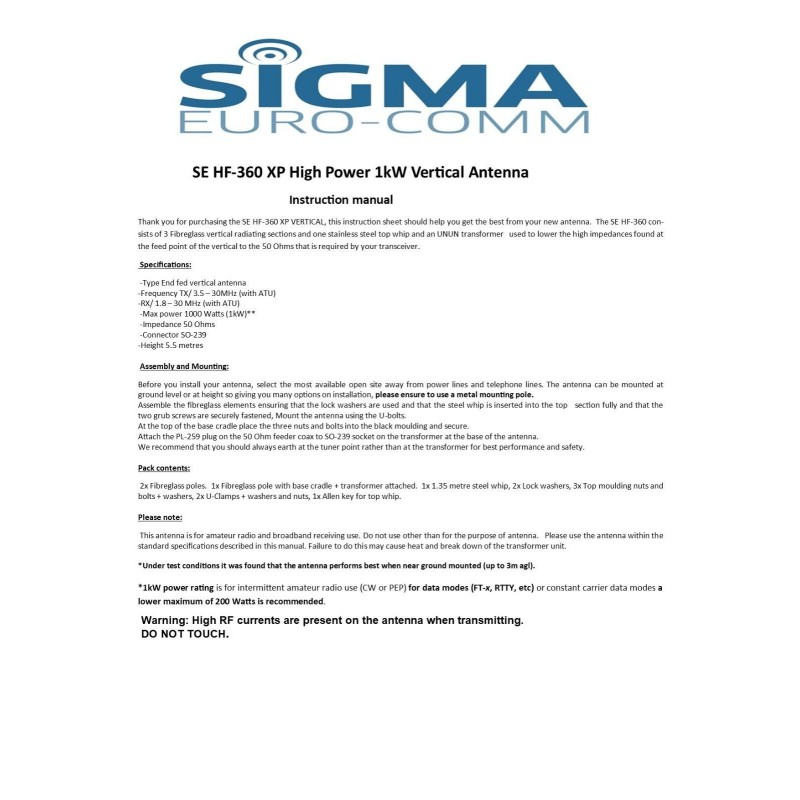

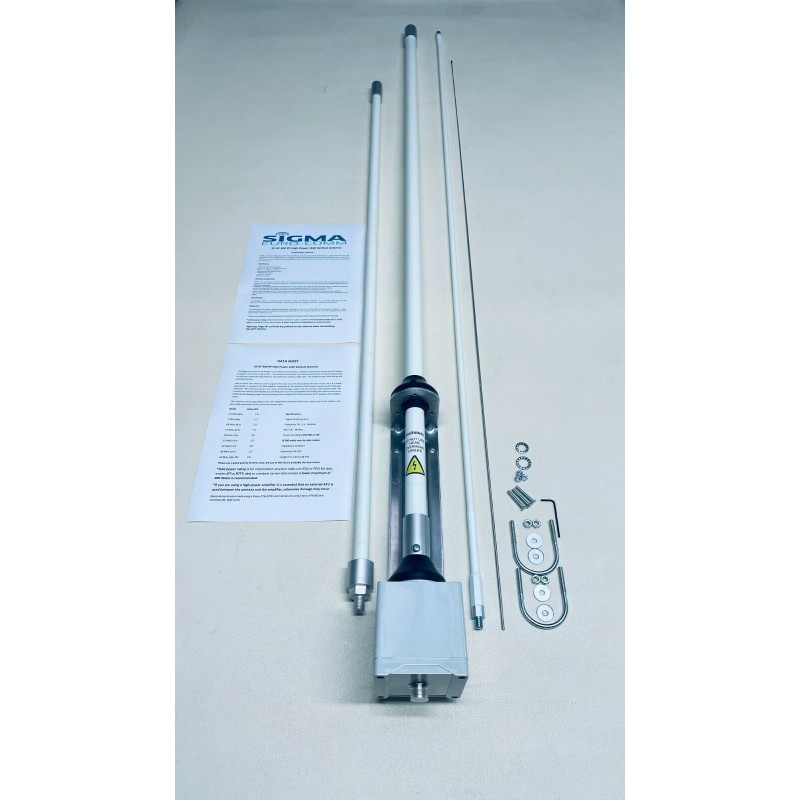

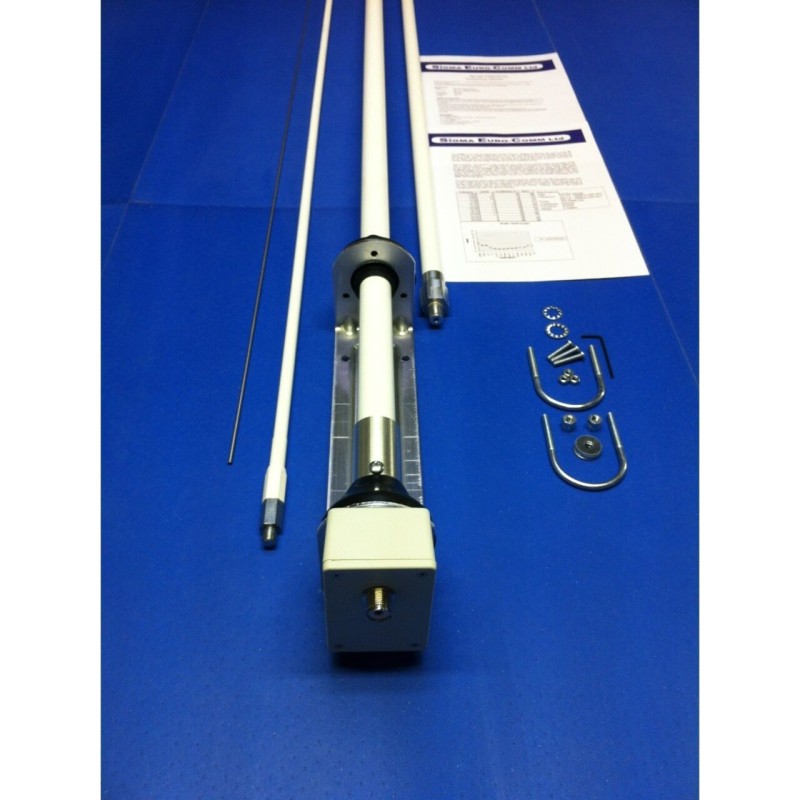

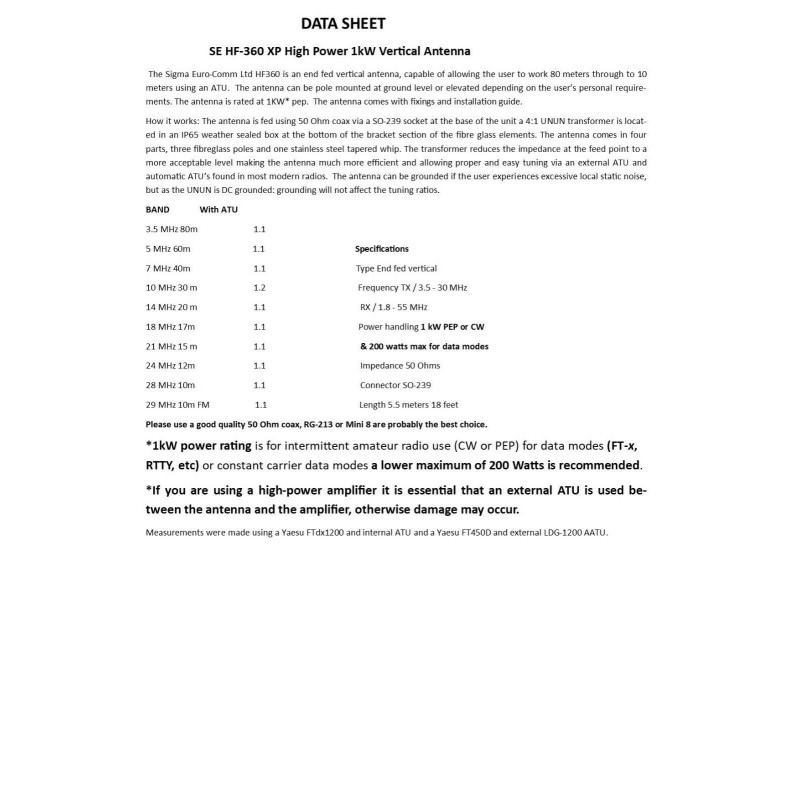

La Sigma Euro-Comm Ltd HF360 est une antenne verticale alimentée en extrémité, capable de permettre à l'utilisateur de travailler de 160 mètres à 10 mètres en utilisant une ATU présente dans la plupart des radios modernes et à 6 mètres avec l'utilisation d'une ATU externe. L'antenne peut être montée sur poteau au niveau du sol ou surélevée en fonction des besoins personnels de l'utilisateur. L'antenne est évaluée à 1 kW* de puissance. L'antenne est livrée avec des fixations et un guide d'installation.

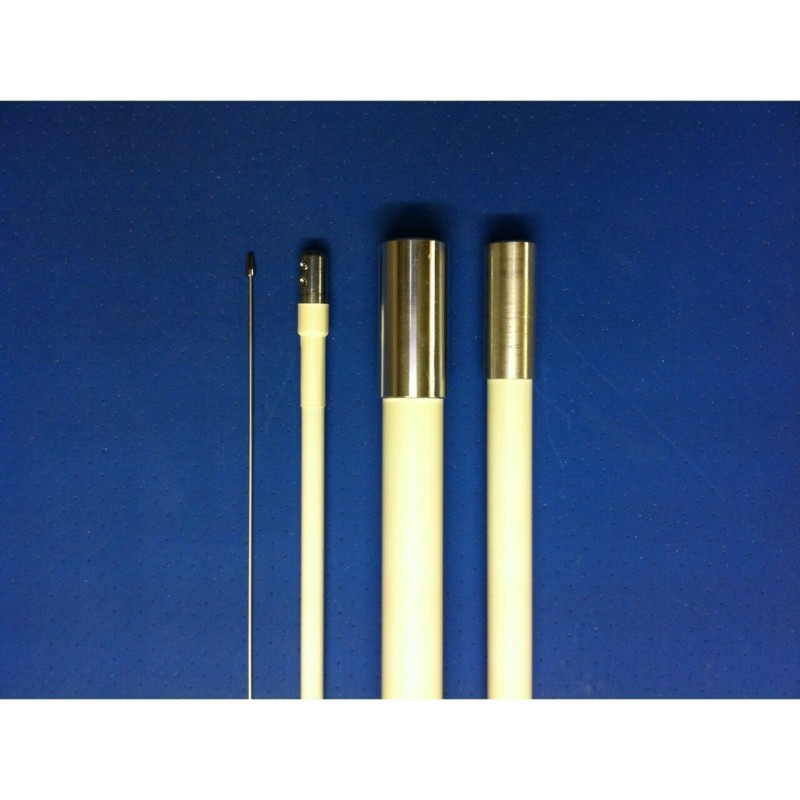

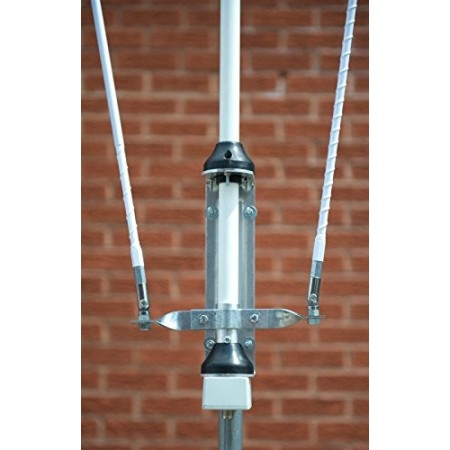

Comment ça marche : L'antenne est alimentée via un câble coaxial de 50 Ohm via une prise SO-239 à la base de l'unité, un transformateur UNUN 4:1 est situé dans un boîtier étanche IP65 au bas de la section de support en verre de l'élément fibre. . L'antenne se compose de quatre parties, de trois poteaux en fibre de verre et d'un fouet conique en acier inoxydable. Le transformateur réduit l'impédance au point d'alimentation à un niveau plus acceptable, rendant l'antenne beaucoup plus efficace et permettant un réglage correct et facile via un ATU externe et des ATU automatiques que l'on trouve dans la plupart des radios modernes. L'antenne peut être mise à la terre si l'utilisateur subit un bruit statique local excessif, mais comme l'UNUN est mis à la terre en courant continu : la mise à la terre n'affectera pas les rapports de réglage. Bande avec ATU

• 1,8 MHz 1,3
• 3,5 MHz 80 m 1,0

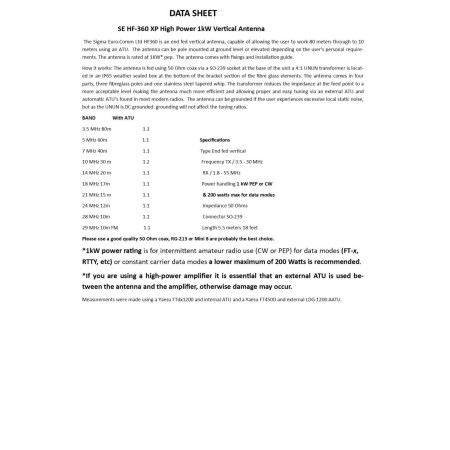

• 5 MHz 60 m 1.1 Spécifications
• 7 MHz 40 m 1.1 Type Alimentation verticale
• 10 MHz 30 m 1,2 fréquence TX / 1,8 - 52 MHz
• 14 MHz 20 m 1,0 RX / 1,8 - 55 MHz
• 18 MHz 17 m 1,0 Alimentation gérée 1 kW PEP ou CW
• 21 MHz 15 m 1,0 et 200 watts max pour le mode données
• 24 MHz 12 m 1,0 Impédance 50 Ohms
• Connecteur SO-239 28 MHz 10 m 1,0
• 29 MHz 10 m 1,0 Longueur 5,5 mètres 18 pieds
• 50 MHz 6 m 1,3 1,3 (ATU externe)

Utilisez un câble coaxial de 50 Ohm de bonne qualité, le RG-213 ou le Mini 8 sont probablement le meilleur choix.

*La puissance nominale de 1 kW est destinée à une utilisation intermittente de la radio amateur (CW ou PEP) pour le mode données (FT-x, RTTY, etc.) ou le mode données à porteuse constante, un maximum inférieur de 200 watts est recommandé.

*Si vous utilisez un amplificateur haute puissance, il est essentiel d'utiliser un ATU externe entre l'antenne et l'amplificateur, sinon des dommages pourraient survenir.
