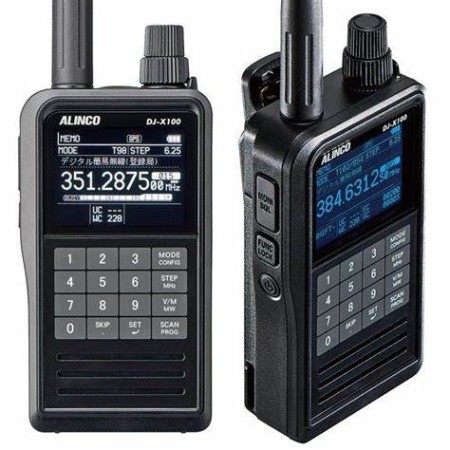

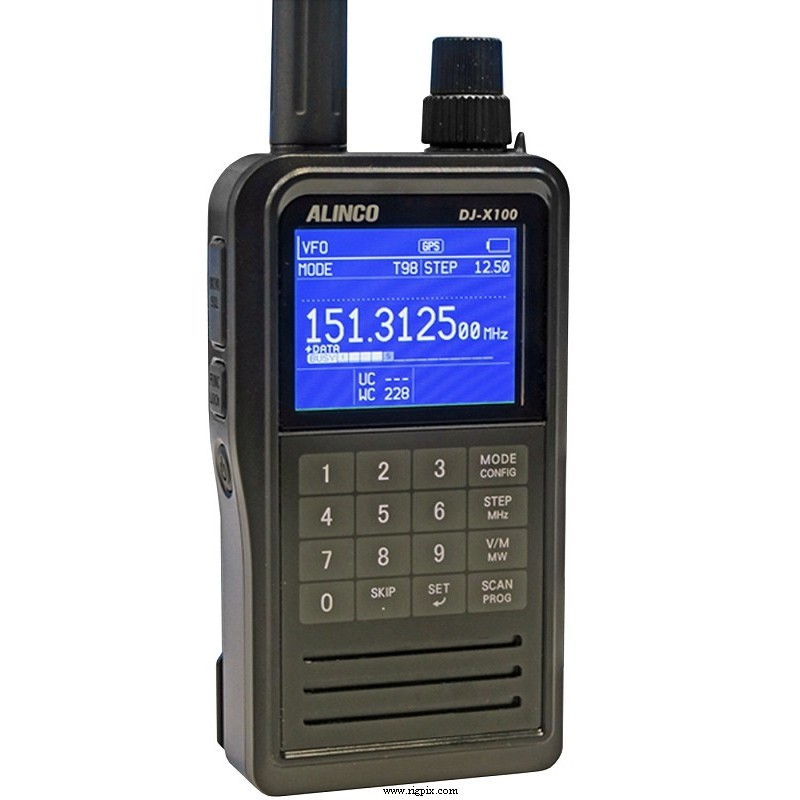

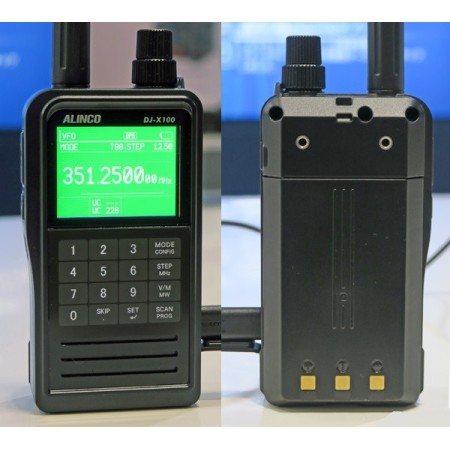

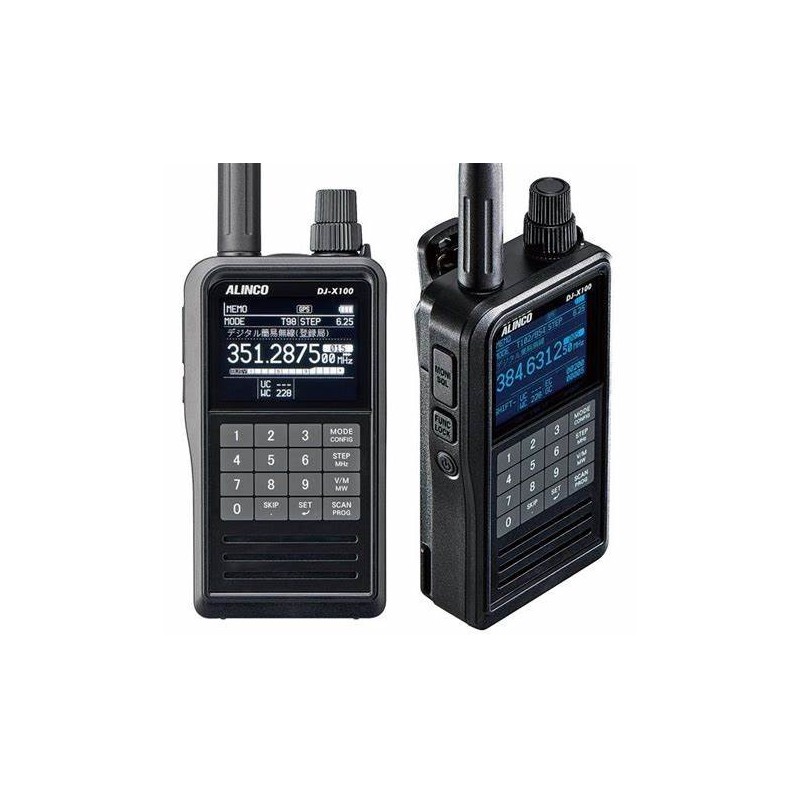

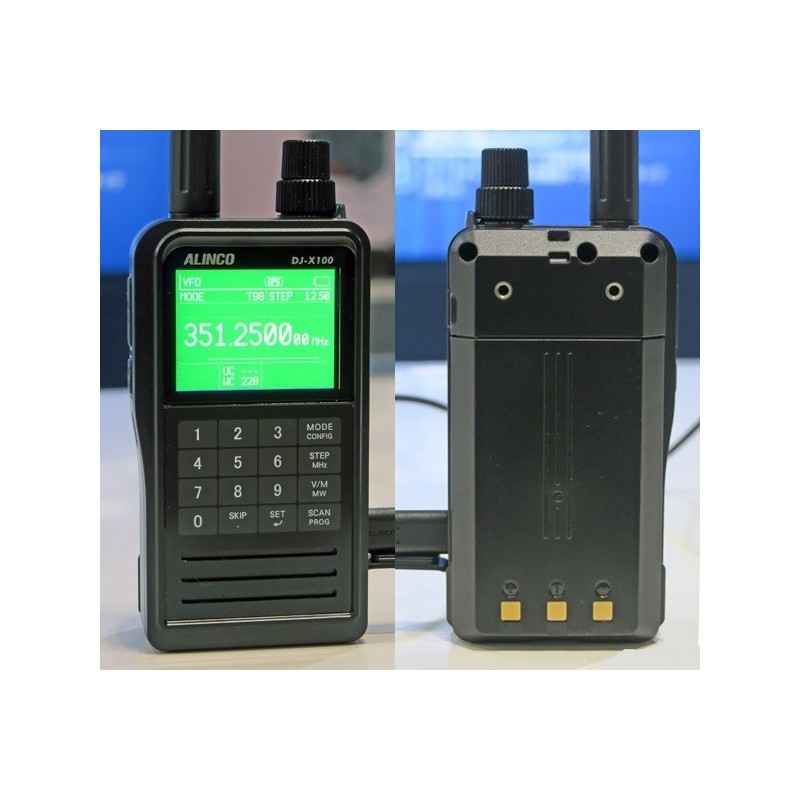

Alinco DJ-X100 Scanner 30-470MHz FM/NFM/AM/NAM/DCR/NXDN/DMR/D-STAR/C4FM

Alinco DJ-X100 Scanner 30-470MHz FM/NFM/AM/NAM/DCR/NXDN/DMR/D-STAR/C4FM

Eigenschaften:

Intuitive Bedienung mit leicht verständlichem Betriebssystem

Die Bedienung des Einstellungsmenüs erfolgt durch Wählen und Eingeben. Unten auf dem Bildschirm werden Symbole für die Bedienungsanleitung angezeigt. Der leicht verständliche, hierarchische Aufbau bietet sowohl Multifunktionalität als auch feinfühlige Bedienung.

USB-Typ-C-Anschluss

Das Aufladen mit einem USB-Adapter (ca. 5 Stunden) oder die Verbindung mit einem PC ist jetzt nur noch mit dem mitgelieferten USB-Kabel möglich. Es kann außerdem mit einem tragbaren Ladegerät aufgeladen werden, sodass es in Verbindung mit dem optionalen Trockenbatteriegehäuse für lang anhaltenden Empfang im Feld verwendet werden kann.

Instrumenteninspiriertes Design und gut lesbares TFT-LCD-Farbdisplay

Es wird ein einfaches Design gewählt, das an ein Messgerät erinnert. Der Ziffernblock ist elegant mit Membranschaltern ausgestattet und die Bildschirmanzeige verwendet ein 2,0-Zoll-Farb-TFT-LCD mit 320 x 240 Pixeln, um verschiedene Informationen auf überraschend gut lesbare Weise anzuzeigen. Die Anzeigefarbe kann über RGB-Werte für Bildschirm und Text frei festgelegt werden. Die Anzeigefarbe kann über RGB-Werte für Bildschirm und Text frei festgelegt werden. Unabhängig von der Farbe ist der Batterieverbrauch gleich.

Ausgestattet mit einem FM-Radio-Monitor

Für den UKW-Radioempfang wird ein dedizierter IC verwendet, der es Benutzern ermöglicht, UKW-Radiosendungen zu hören, wenn keine Kommunikation besteht. Wenn ein Signal empfangen wird, kann die Radiolautstärke automatisch gesenkt werden, um das Hören von Mitteilungen zu erleichtern.

Empfangsmodus

Analoge Sprache: AM / NAM / FM (20 kHz) / NFM (12,5 kHz) / FM-Radioübertragungen Digitale Sprache: DCR / NXDN / DMR (Stufe 1/2) / D-STAR / C4FM (DN) / dPMR DATEN: FSK-kompatible DATENsignale (AIS- und ACARS-Modi zeigen Text und Standortinformationen auf dem Display an)

SDR-Konfiguration mit DSP mit geringem Stromverbrauch

Zur Demodulationsverarbeitung digitaler und analoger Signale wird ein DSP mit geringem Stromverbrauch verwendet. Finden Sie den nächsten Radiosender mit GPS

Der GPS-Empfänger ist mit MICHIBIKI, GALILEO und GLONASS kompatibel und verfügt über die Funktion „In-Range Search“, die nur die Speicherkanäle von Radiosendern aufruft, deren Längen- und Breitengrad vorab aufgezeichnet wurden.

Ausgestattet mit 999 hochfunktionalen Speicherkanälen

Das 999-Kanal-Speichersystem unterstützt erweiterten Speicherkanalbetrieb durch die Aufzeichnung einer großen Vielfalt an Daten, darunter Kommunikationseinstellungen, 14-stellige Doppelbyte-Speichernamen (28-stellige Einzelbyte-Speichernamen), Standortinformationen und mehrere Aufzeichnungen in 26 Bänken. (Kanal 001 wird für die Prioritätsscanfunktion verwendet.)

Im Positionsanzeigemodus werden Stationspositionen auf dem Bildschirm angezeigt.

Die im empfangenen Datensignal enthaltenen GPS-Standortinformationen und Positionsinformationen werden analysiert, um den Standort und die Richtung der anderen Partei anzuzeigen. Im AIS-Modus (Echtzeit-Positionsinformationen, die vom Schiff übertragen werden) werden die Position des Schiffs, die Fahrtrichtung und die Entfernung von der Empfangsposition angezeigt. Software zum Bearbeiten und Anzeigen von Positionen

Dienstprogramme für Speicher-, Bank- und verschiedene Linkeinstellungen für Scans und Namenseingaben sowie eine Standortanzeigesoftware, mit der Standortinformationen auf einer Karte eingeblendet werden können, werden kostenlos über die Alinco-Website verteilt. Der von Empfängersoftware von Drittanbietern verwendete 12-kHz-ZF-Ausgang (W/N) wird ebenfalls unterstützt.

UND MEHR---

Zeitgesteuerte Scans lassen sich frei auf bis zu 50 Paare festlegen, die zu bis zu 20 Link-Sets verknüpft werden können und so vielfältige Scans ermöglichen.

Timer-Überspringen, das nach Ablauf einer bestimmten Zeitspanne automatisch abgebrochen wird.

Prioritätsscan, der sogar während des Scannens funktioniert, um sicherzustellen, dass das gewünschte Signal nicht verloren geht.

Bequeme Steuerung der Hintergrundbeleuchtung, zum Beispiel das Einschalten, wenn der Scanvorgang gestoppt oder Audio ausgegeben wird.

Offset-Schritt für einfaches Umschalten der Schritte>

CTCSS- und DCS-Dekodierung einschließlich Rückwärtsgang.

Analoge Töne/Codes und DCR/NXDN-Benutzercodes werden automatisch gescannt, empfangen und angezeigt. 9 Zustände von VFO/Speicher, Scan, Setup-Bildschirmen usw. können durch langen Tastendruck sofort abgerufen werden.

Nachrichtenanzeigefunktion, die beim Empfang automatisch Textinformationen anzeigt.

Lautsprecher mit großem Durchmesser und BTL-Verstärker für hohe Lautstärke

Es können handelsübliche Stereo-Ohrhörer verwendet werden (Mono-Audio)

* Mobilfunkfrequenzen bei allen Modellen gesperrt.

* Der Inversion-Scramble-Decoder ist nur in der E-Version verfügbar

Ungefähre Akkulaufzeit (ungefähr):

Bedingung: RX 6 Sek., Standby 54 Sek., Batteriesparmodus EIN.

Batteriepack / Trockenbatteriegehäuse.

GPS/FM-Übertragung: Aus 16 Stunden / EIN 7 Stunden

GPS: Ein (FM aus) 13 Stunden / 6 Stunden

FM: Ein (GPS aus) 12 Stunden / 5 Stunden

*Betriebszeiten können je nach Nutzung und Einstellungen variieren. Hochwertige Alkaline-Batterien

Technische Daten

Empfängerbereich: 30,0–470,0 MHz/76,0–108,0 MHz (nur WFM)

Modus: Analog: FM/NFM/AM/NAM/WFM/DCR/DMR/NXDN/dPMR/D-STAR-Sprache/C4FM (DN) / AIS- und ACARS-Daten

Antennenimpedanz: 50 Ohm (SMA)

Versorgungsspannung: 3,6 V DC Lithium-Ionen-Akku (EBP-114A, 3120 mAh)

Trockenbatterie (EDH-43 optional: 3 AA 4,5V DC) 4

Externes Netzteil (USB Typ-C) 5V DC

Stromverbrauch (ca.): Standby: 150 mA (BS EIN, Hintergrundbeleuchtung, FM-Modus, GPS AUS) / 300 mA (Hintergrundbeleuchtung/WFM-Modus AUS, GPS EIN)

Empfang: 500 mA (FM-Nennleistung, Hintergrundbeleuchtung/WFM-Modus AUS, GPS EIN)

Temperaturbereich: Empfang: -20°C bis +60°C (-4°F bis +140°F)

Laden: +10 bis +40 °C (50 bis 104 °F)

Frequenzstabilität: -7 bis +3 ppm (-10 bis +60 °C eingraviert) (+14 bis +140 °F eingraviert)

Abmessungen ohne Überhang: Breite 58 (2,283) x Höhe 110 (4,331) x Tiefe 32,5 mm/Zoll (ohne Antenne)

Gewicht: Ca. 260 g (einschließlich Antenne und Batterie)

Gürtelclip: Ca. 14 g

Empfänger: [FM/AM/Digital/Daten] Dreifach-Superhet / 1. ZF: 243,95 MHz. / 2. ZF: 50,85 MHz / 3. ZF 450 kHz

[WFM] Direkte Konvertierung

Empfindlichkeit: FM / NFM: -10 dBuV (12 dB SINAD)

AM / NAM: 2 dBuV (10 dB S/N)

T98: -10 dBuV (BER 1 %) / DMR: -7 dBuV (BER 1 %)

D-STAR: -10 dBuV (BER 1 %)

C4FM (DN): -7 dBuV (BER 1 %)

AIS: -5 dBuV (BER 1 %, nur 162 MHz)

WFM: -2 dBuV (12 dB SINAD)

Audio-Ausgangsleistung: Interner Lautsprecher 400 mW (10 % Verzerrung / 8 Ohm)

Externer Anschluss 40 mW (10 % Verzerrung / 32 Ohm)

Spezifikationen können ohne Vorankündigung oder Verpflichtung geändert werden.

Mobilfunkfrequenzen blockiert. Die elektronische Version ist mit der entsprechenden Dokumentation nur für autorisierte Benutzer in bestimmten Ländern verfügbar.
