    AR-DV1 TAI – Tablet-App-Schnittstelle für iOS und Android
    AR-DV1 TAI – Tablet-App-Schnittstelle für iOS und Android

AR-DV1 TAI – Tablet-App-Schnittstelle für iOS und Android

Ref: ARDV1TAI

Nicht auf Lager
310,00 €
Steuern inklusive
rating Keine Bewertung im Moment
Menge

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


AR-DV1 TAI – Tablet-App-Schnittstelle für iOS und Android


Kleines Kommunikationsgerät mit WIFI-fähiger Web-API


- Bei diesem Produkt handelt es sich um ein API-verwaltetes Einplatinencomputergerät WEB zum Betrieb des AR-DV1-Empfängers im VFO-Modus.
- Sie sind enthalten: RPI 3B+ mit Gehäuse, Netzteil, SD-Karte mit dem Betriebssystem Spezial, USB-Audio-Adapter, USB-Kabel, Benutzerhandbuch, Web-API-Dokumentation. Quellcode auf Github verfügbar.
- Steuern Sie den AR-DV1 und hören Sie sich den Ton an über den Webbrowser des Tablets empfangen.
- Die bereitgestellte Web-API ermöglicht Web-App-Entwicklern die einfache Erstellung einer Steuerungs-App für AR-DV1 auch wenn sie mit den Steuerbefehlen des Empfängers nicht vertraut sind.
- Kompatibel mit der AR-DV1-Firmware 1903A oder höher.

- Geprüft auf iPad Safari, Amazon Silk und Android Chrome.
* Das Betriebssystem kann auch kann als separater Artikel erworben werden, vorinstalliert auf einer microSD-Karte.

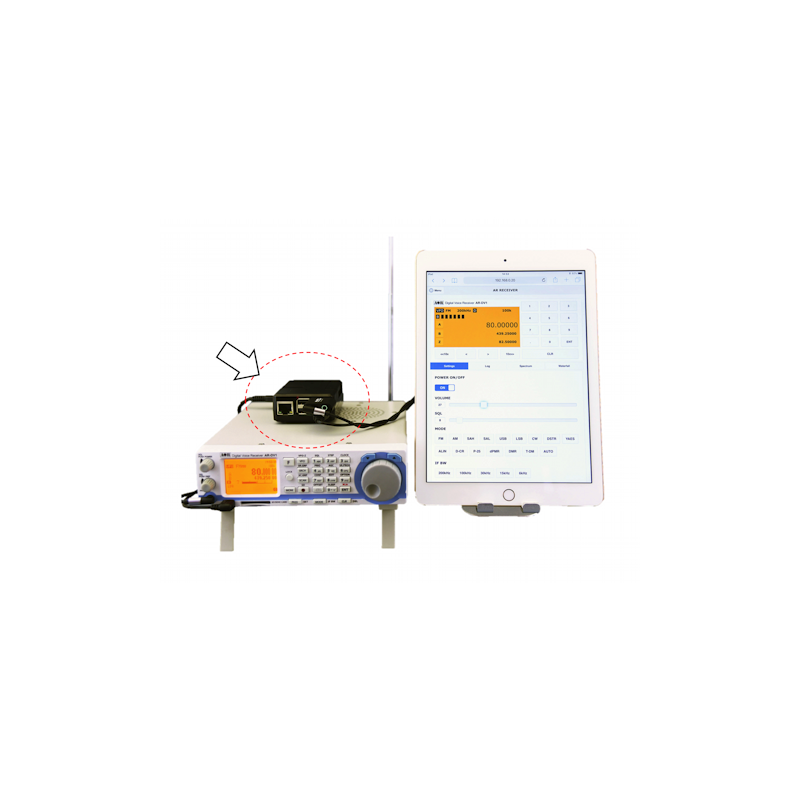

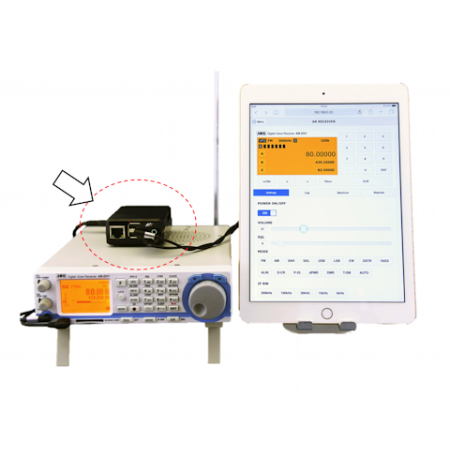

AR-DV1 TAI – Tablet-App-Schnittstelle Außenansicht AR-DV1 TAI – Schnittstelle App für Tablets mit AR-DV1-Empfänger
(Empfänger, Antenne, Tablet und Tablet AR-DV1 nicht im Lieferumfang enthalten).
(Der Adaptergehäusetyp kann sich ändern rechtzeitig.)
AR-DV1 TAI – INFO auf der Tablet-App INFO und TARGET USER AND SKILLS
Benutzer Ziel und erforderliche Fähigkeiten:

- Gelegentliche AR-DV1-Benutzer auf der Suche Nutzen Sie den Receiver bequem im VFO-Modus und hören Sie Audio vom Bildschirm eines Tablets über eine direkte WLAN-Verbindung. Kein Heimnetzwerk oder Router erforderlich.
Das Tablet verbindet sich direkt mit dem AR-DV1-Webadapter
- Fortgeschrittene AR-DV1-Benutzer, die den Receiver im Modus bedienen möchten VFO und hören Sie Audio über einen WLAN-Router und aus dem Internet. Erfordert Kenntnisse zur Konfiguration des Routers (Portweiterleitung, statisches DHCP).

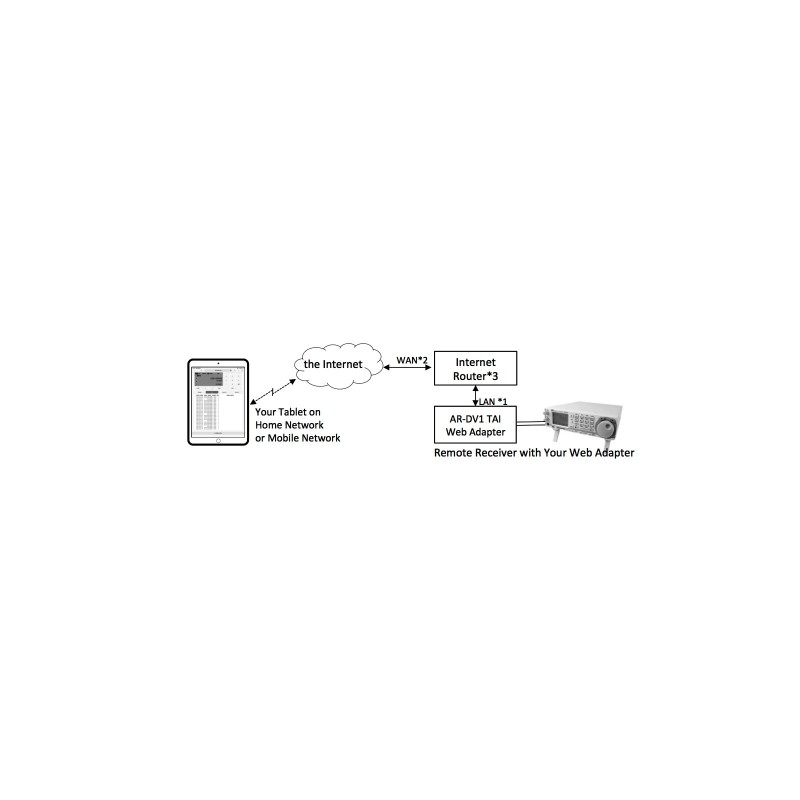

Das Tablet ja stellt über das Internet eine Verbindung zum AR-DV1-Webadapter her
(In der Abbildung oben *1: DHCP statisch / * 2: Globale IP-Adresse und statische IP-Adresse oder dynamische IP-Adresse mit dynamischem DNS / *3: Portweiterleitung)

- App-Entwickler, die wollen Fügen Sie der bereitgestellten Basis-App neue Funktionen hinzu oder erstellen Sie Ihre eigene Steuerungs-App. Für Website-Ersteller und Serverentwickler.
Einzelheiten finden Sie unter die technische Informationsseite zur AR Web API.


※ Die Spezifikationen können ohne Vorankündigung oder Verpflichtung geändert werden.
※ AOR Ltd. bietet keinen technischen Support für die Erstellung von Web-Apps.


Spezifikationen
1 Betriebsumgebung
(Hardware im Lieferumfang enthalten) Raspberry-Einplatinencomputer Pi 3 Modell B+
Audioeingangsadapter USB-Audioadapter zum Anschluss an den USB-Anschluss des Computers anschließen
Boot-Medium microSDHC 16 GB (Klasse 10 UHS-I A1), im Kartensteckplatz des Computers installiert
2 Kompatibler Empfänger
(Nicht im Lieferumfang enthalten) AR-DV1 AOR digitaler Sprachempfänger, Firmware 1903A oder höher (pro System kann nur ein Empfänger angesteuert werden)
(Nicht kompatibel mit tragbarer AR-DV10-Receiver, da einige Bedienelemente unterschiedlich sind)
3 Verbindungen mit Empfänger Empfängersteuerung USB-Typ-A-Buchse (computerseitig)
Eingang 3,5-mm-Audiobuchse (Mono-Eingang über USB-Audioadapter)
4 Verbindung Netzwerk Wireless Access Point 802.11b/g/a – 2,4/5 GHz WPA2 (nur Modus). möglich) DHCP-Dienst
DHCP-Client LAN 10/100 / 1000BASE-T (empfohlen statische IP-Einstellung über DHCP des Routers)
5 Computer-Netzteil AC-Adapter DC5V 2,5A, AC100-240V (50/60Hz) mit Micro-USB-Buchse
6 Sorgerecht für PC und andere Größen Gehäuse 62 mm (B) x 26 mm (H) x 92 mm (T)
Einmal Bei eingestecktem USB-Audio-Adapter verlängert sich die Gehäuselänge um weitere 33 mm.
7 Bootfähiges Medium MicroSDHC-Karte 16 GB Klasse 10 UHS-I A1
Betriebssystem TAI AR-DV1 (integrierte Software)
Basis-Betriebssystempaket: Raspbian Stretch Lite 2018-11-13 Kernel 4.14
8 Konfiguration der Node.js-Webserversoftware, Audioserver
JavaScript-Bibliothek für den VFO-Modus des AR-DV1-Empfängers
jQuery, jQuery.mobile, Chart.js, sdr.js, mathbox.js, moment.js und andere.
9 Anzahl der 1 gleichzeitiger Client (über WLAN oder LAN)
10 Steuerkommunikationsanschlüsse TCP 3000 (fest)
Audioübertragung TCP 3000 (fest)
11 Kompatibilität Browser bestätigt
(Stand Dezember 2018) – iPad – Safari
- Kindle Fire HD – Amazon Silk *
- Android-Tablets - Chrome *
(*: Die App von Das integrierte Beispiel hat eine begrenzte Bildschirmgröße und wird daher nicht empfohlen.)
◎ WebAPI ist für verschiedene Browser verfügbar, die HTML5 und aktuelles JavaScript unterstützen zum Erstellen von Web-Apps für verschiedene Bildschirmgrößen.

Aufführen APIs
Nr. Name Beschreibung
1 Authentifizieren Legen Sie die Authentifizierungsparameter fest
2 Power Schaltet den Receiver ein oder aus
3 ReceiverState Ruft den Status ab des Empfängers
4 Zeit Stellt die Uhr des Empfängers ein
5 Frequenz einstellen die Empfangsfrequenz
6 DemodulateMode Legt den Demodulationsmodus fest
7 ZF-Bandbreite Legen Sie die ZF-Bandbreite fest oder rufen Sie sie ab
8 Frequenzschritt Stellen Sie den Frequenzschritt ein
9 FrequencyStepAdjust Legt den Wert von fest Tonhöhenverstellung
10 DigitalDataOutput Informationen ein- oder ausschalten auf dem digitalen Header und erhält seinen Status
11 LevelSquelch Set o Ruft den Level-Squelch-Wert ab
12 Lautstärke Wert einstellen oder abrufen der Empfängerlautstärke
13 VFO Legt VFO-Parameter fest oder ruft sie ab
14 DigitalAdditionalInfo Digitale Header-Informationen abrufen
15 SpectrumCenter Legen Sie die Mittenfrequenz des Spektrums fest oder rufen Sie sie ab

-------------------------------------------------- -------------------------------------------------- ---------------------------------------------

AR-DV1 TAI – Tablet-App-Schnittstelle für iOS und Android

Kleines Kommunikationsgerät mit WIFI-fähiger Web-API


- Bei diesem Produkt handelt es sich um ein WEB-API-gesteuertes Einplatinencomputergerät, das für den Betrieb eingerichtet ist den AR-DV1-Empfänger im VFO-Modus.

- Im Lieferumfang enthalten sind: RPI 3B+ mit Tasche, Netzteil, SD-Karte mit dem Spezialzubehör Betriebssystem, USB-Audio-Adapter, USB-Kabel, Benutzerhandbuch, Web-API-Dokumentation. Quellcode auf Github verfügbar.

- Steuern Sie den AR-DV1 und hören Sie sich den empfangenen Ton über das Internet Ihres Tablets an Browser.

– Die mitgelieferte Web-API ermöglicht Web-App-Entwicklern die einfache Erstellung einer Steuerungs-App für AR-DV1, auch wenn sie mit den Steuerbefehlen des Receivers nicht vertraut sind.

- Kompatibel mit der AR-DV1-Firmware 1903A oder höher.

- Getestet auf iPad Safari, Amazon Silk und Android Chrome.

* Der Das Betriebssystem kann auch als separater Artikel erworben werden, vorinstalliert auf einer microSD Karte.

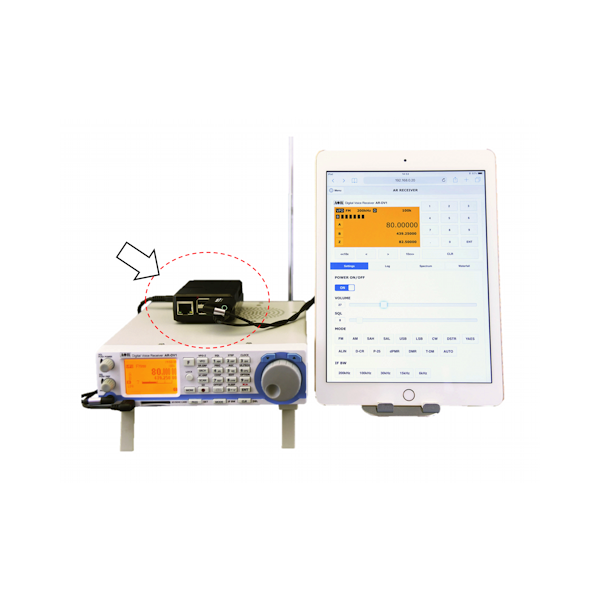

AR-DV1 TAI – Tablet-App-Schnittstelle. Außenansicht AR-DV1 TAI – Tablet-App-Schnittstelle mit AR-DV1-Empfänger
(Nicht im Lieferumfang enthaltener AR-DV1-Empfänger, Antenne, Tablet und Tablet-Ständer.)
(Der Typ des Adaptergehäuses kann sich im Laufe der Zeit ändern.)

AR-DV1 TAI – Tablet-App-Schnittstelle INFO und ZIELBENUTZER UND FÄHIGKEITEN

Zielbenutzer und erforderliche Fähigkeiten:

- Gelegenheitsnutzer des AR-DV1, die den Receiver bequem im VFO-Modus bedienen möchten und hören Sie sich den Ton von einem Tablet-Bildschirm über eine direkte WLAN-Verbindung an. Kein Zuhause Netzwerk oder Router erforderlich.
Ihr Tablet verbindet sich direkt mit dem AR-DV1-Webadapter

- Fortgeschrittene AR-DV1-Benutzer, die den Receiver im VFO-Modus betreiben und hören möchten zum Audio, über einen WLAN-Router und aus dem Internet. Erfordert Kenntnisse darüber, wie um Ihren Router einzurichten (Portweiterleitung, statisches DHCP).
Ihr Tablet stellt über das Internet eine Verbindung zum AR-DV1-Webadapter her
( In der Abbildung oben *1: statisches DHCP / *2: globale IP-Adresse und statische IP-Adresse oder dynamische IP-Adresse mit dynamischem DNS / *3: Portweiterleitung)

- App-Entwickler, die der mitgelieferten Basis-App neue Funktionen hinzufügen oder erstellen möchten eine eigene Steuerungs-App. Für Web-Ersteller und Server-Entwickler.
Bitte wende dich an die Weitere Informationen finden Sie auf der Seite mit den technischen Informationen zur AR-Web-API .

※Die Spezifikationen können ohne Vorankündigung oder Verpflichtungen geändert werden.
※ AOR Ltd. bietet keinen technischen Support für die Erstellung von Web-Apps.



Spezifikationen

1

Betriebsumgebung
(mitgelieferte Hardware)

Single-Board-Computer

Raspberry Pi 3 Modell B+

Audioeingangsadapter

USB-Audio-Adapter zum Anschluss an den USB-Anschluss des Computers

Boot-Medien

microSDHC 16 GB (Klasse 10 UHS-I A1), installiert im Kartensteckplatz des Computers

2

Kompatibler Empfänger
(nicht beiliegend)

AORs digitaler Sprachempfänger AR-DV1, Firmware 1903A oder höher (nur ein Empfänger). pro Anlage steuerbar)
(Nicht kompatibel mit dem AR-DV10-Handheld Empfänger, da einige Befehle unterschiedlich sind)

3

Verbindungen mit Empfänger

Empfängersteuerung

USB-Typ-A-Buchse (Computerseite)

Audioeingang

3,5-mm-Buchse (Mono-Eingang über USB-Audio-Adapter)

4

Netzwerkverbindung

Drahtlose Zugangspunkte

802.11b/g/a – 2,4/5 GHz WPA2 (nur möglicher Modus) DHCP-Dienst

LAN

10/100/1000BASE-T DHCP-Client (Statische IP-Einrichtung über Router-DHCP wird empfohlen)

5

Computer-Netzteil

Netzteil

DC5V 2,5A, AC100-240V (50/60Hz) mit Micro-USB-Stecker

6

PC-Gehäuse und andere Abmessungen

Gehäuse 62 mm (B) x 26 mm (H) x 92 mm (T)

Wenn der USB-Audio-Adapter eingesteckt ist, verlängert er die Gehäuselänge um weitere 33 mm.

7

Boot-Medien

MicroSDHC-Karte 16 GB Klasse 10 UHS-I A1

AR-DV1 TAI OS (integrierte Software)

Basis-Betriebssystempaket: Raspbian Stretch Lite 2018-11-13 Kernel 4.14

8

Softwarekonfiguration

Node.js-Webserver, Audioserver

JavaScript-Bibliothek für den VFO-Modus des AR-DV1-Empfängers

jQuery, jQuery.mobile, Chart.js, sdr.js, mathbox.js, moment.js und andere.

9

Anzahl gleichzeitiger Clients

1 (entweder über WLAN oder LAN)

10

Kommunikationsanschlüsse

Kontrolle

TCP 3000 (fest)

Audioübertragung

TCP 3000 (fest)

11

Bestätigte Browserkompatibilität
(Stand Dez.2018)

- iPad – Safari

- Kindle Fire HD – Amazon Silk*

- Android-Tablet – Chrome*

(*: Die integrierte Beispiel-App hat eine begrenzte Bildschirmgröße und wird daher nicht empfohlen.)

◎ WebAPI ist für verschiedene Browser verfügbar, die HTML5 und aktuelles JavaScript unterstützen zum Erstellen von Web-Apps für verschiedene Bildschirmgrößen.



API-Liste

NEIN.

Name

Beschreibung

1

Authentifizieren

Legen Sie Authentifizierungsparameter fest

2

Leistung

Schalten Sie den Receiver ein oder aus

3

ReceiverState

Rufen Sie den Status des Empfängers ab

4

Zeit

Stellen Sie die Uhr des Empfängers ein

5

Frequenz

Stellen Sie die Empfangsfrequenz ein

6

DemodulateMode

Stellen Sie den Demodulationsmodus ein

7

ZF-Bandbreite

Legen Sie die ZF-Bandbreite fest oder rufen Sie sie ab

8

Frequenzschritt

Stellen Sie den Frequenzschritt ein

9

FrequencyStepAdjust

Stellen Sie den Schrittanpassungswert ein

10

DigitalDataOutput

Schalten Sie die digitalen Header-Informationen ein oder aus und rufen Sie deren Status ab

11

LevelSquelch

Legen Sie den Level-Squelch-Wert fest oder rufen Sie ihn ab

12

Volumen

Legen Sie den Lautstärkewert des Empfängers fest oder rufen Sie ihn ab

13

VFO

Legen Sie die VFO-Parameter fest oder rufen Sie sie ab

14

DigitalAdditionalInfo

Holen Sie sich die digitalen Header-Informationen

15

SpectrumCenter

Legen Sie die Mittenfrequenz des Spektrums fest oder rufen Sie sie ab

16

SpectrumSpan

Legen Sie den Spannenwert des Spektrums fest oder rufen Sie ihn ab

17

SpectrumData

Holen Sie sich die Daten des Spektrumdiagramms

18

Smeter

Holen Sie sich die S-Meter-Werte

19

ReceiverStateNotification

Legen Sie das Benachrichtigungsintervall für den Empfängerstatus fest

20

Adapter

Betreiben Sie die Hardware „AR-DV1 TAI Web Adapter“.

21

CTCSS

Stellen Sie die Ton-Squelch-Informationen ein oder rufen Sie sie ab

22

DCS

Informationen zum DCS-Squelch einstellen oder abrufen

23

DCREncryptionCode

Legen Sie den DCR/NXDN 15-Bit-Digital-Scrambling-Codewert fest oder rufen Sie ihn ab

24

TTCSlot

Legen Sie die Steckplatznummer für den Empfang im T-TC-Modus fest oder rufen Sie sie ab


WebSocketAPI

NEIN.

Name

Beschreibung

w-1

Klang

API, um Ton vom Receiver zu erhalten

w-2

ReceiverState

API, die regelmäßige Benachrichtigungen vom Empfänger erhält

w-3

DigitalAdditionalInfo

API zum Empfangen von Benachrichtigungen, wenn der Empfänger Informationen zu digitalen Sicherheiten erhält

ARDV1TAI

Technische Daten

Kerl
generico
Kompatible Marke
Generico
