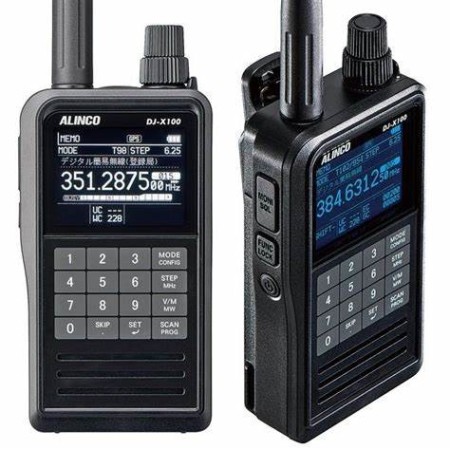

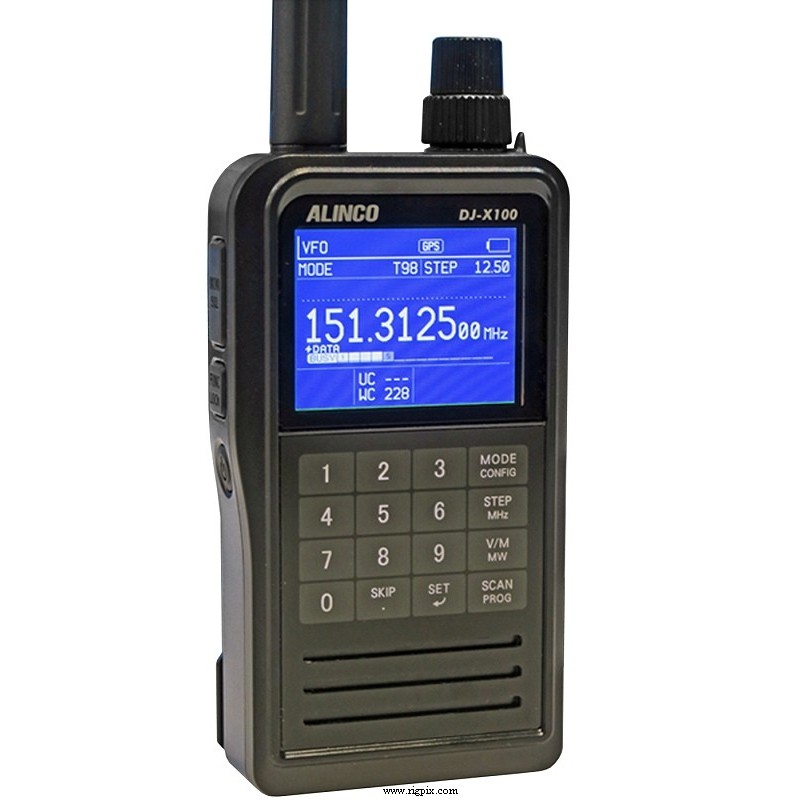

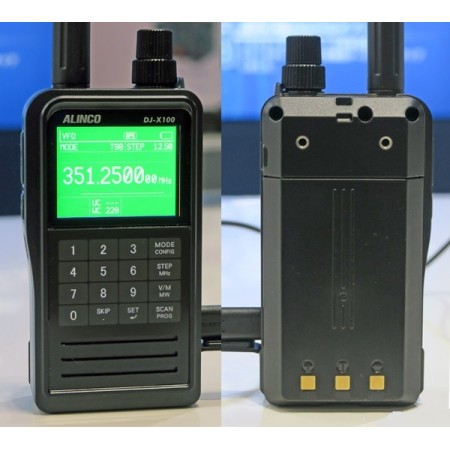

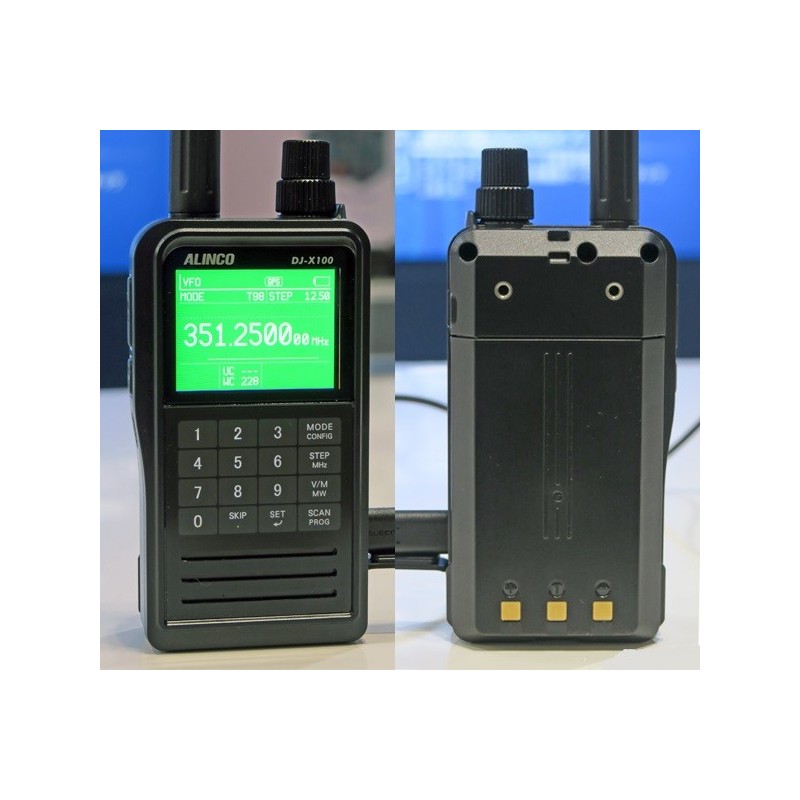

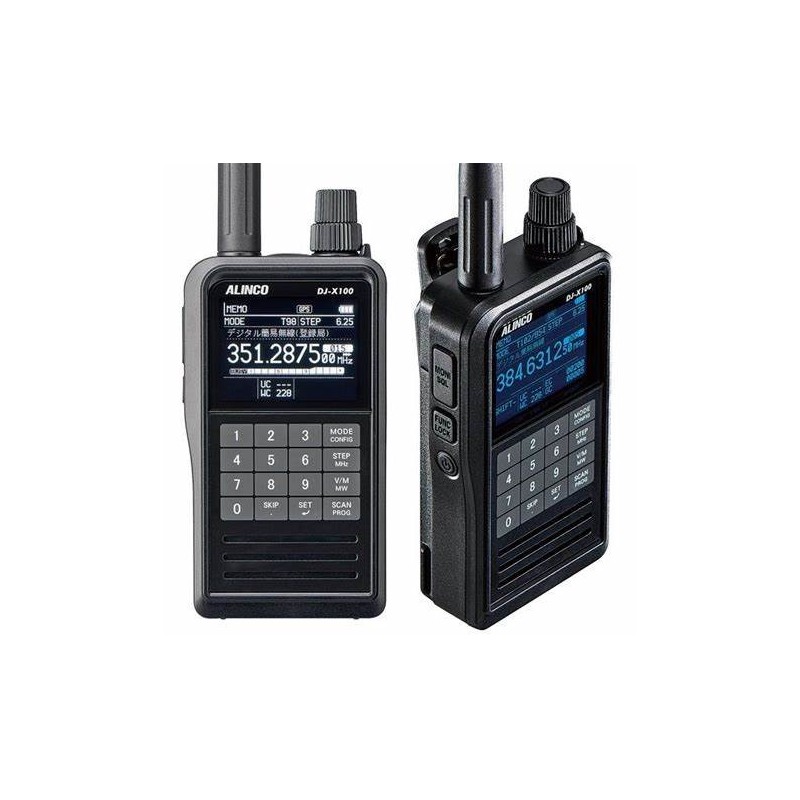

Alinco DJ-X100 Radio portable 30-470 MHz FM/NFM/AM/NAM/DCR/NXDN/DMR/D-STAR/C4FM

Alinco DJ-X100 Radio portable 30-470 MHz FM/NFM/AM/NAM/DCR/NXDN/DMR/D-STAR/C4FM

Caractéristiques:

Utilisation intuitive avec un système d'exploitation facile à comprendre

Le menu des paramètres est accessible par numérotation et saisie, et les icônes du guide d'utilisation s'affichent en bas de l'écran. La structure hiérarchique facile à comprendre offre à la fois multifonctionnalité et fonctionnement délicat.

Port USB Type-C

Le chargement avec un adaptateur USB (environ 5 heures) ou la connexion à un PC est désormais possible uniquement avec le câble USB fourni. Il peut également être rechargé avec un chargeur portable, il peut donc être utilisé avec le boîtier de batterie sèche en option pour une réception longue durée sur le terrain.

Conception inspirée des instruments et écran LCD TFT couleur facile à lire

Une conception simple rappelant celle d'un instrument de mesure est adoptée. Le pavé numérique est élégamment fini avec des commutateurs à membrane et l'écran utilise un écran LCD TFT couleur de 2,0 pouces avec 320 x 240 pixels pour afficher diverses informations d'une manière étonnamment facile à lire. La couleur d'affichage peut être spécifiée librement à l'aide de valeurs RVB pour l'écran et le texte. La couleur d'affichage peut être spécifiée librement à l'aide de valeurs RVB pour l'écran et le texte. Quelle que soit la couleur, la consommation de la batterie est la même.

Equipé d'un moniteur radio FM

Un circuit intégré dédié est utilisé pour la réception radio FM, permettant aux utilisateurs d'écouter les émissions radio FM lorsqu'il n'y a pas de communication. Lorsqu'un signal est reçu, le volume de la radio peut être automatiquement baissé pour faciliter l'écoute des communications.

Mode de réception

Voix analogique : AM / NAM / FM (20 kHz) / NFM (12,5 kHz) / émissions radio FM Voix numérique : DCR / NXDN / DMR (Tier 1/2) / D-STAR / C4FM (DN) / dPMR DONNÉES : Signaux DONNÉES compatibles FSK (les modes AIS et ACARS affichent du texte et des informations de localisation sur l'écran)

Configuration SDR avec DSP à faible consommation d'énergie

Un DSP à faible consommation de courant est utilisé pour le traitement de démodulation des signaux numériques et analogiques. Trouvez la station de radio la plus proche avec GPS

Le récepteur GPS est compatible avec MICHIBIKI, GALILEO et GLONASS et avec la fonction « in-range search », qui rappelle uniquement les canaux mémoire des stations radio dont la longitude et la latitude sont enregistrées au préalable.

Equipé de 999 canaux de mémoire hautes fonctions

Le système de mémoire à 999 canaux prend en charge le fonctionnement avancé des canaux de mémoire en enregistrant une grande variété de données, notamment les paramètres de communication, les noms de mémoire à 14 caractères sur deux octets (28 caractères sur un octet), les informations de localisation et plusieurs enregistrements dans 26 banques. (Le canal 001 est utilisé pour la fonction de balayage prioritaire.)

Le mode d'affichage de position affiche les positions des stations sur l'écran

Les informations de localisation GPS et les informations de position contenues dans le signal de données reçu sont analysées pour afficher l'emplacement et la direction de l'autre partie. Le mode AIS (informations de position en temps réel transmises par le navire) affiche la position du navire, la direction du déplacement et la distance par rapport à la position de réception. Logiciel d'édition et de visualisation de position

Un logiciel utilitaire pour la mémoire, la banque et divers paramètres de liens de numérisation et de saisie de noms, ainsi qu'un logiciel d'affichage de localisation qui permet de superposer les informations de localisation sur une carte, seront distribués gratuitement à partir du site Web d'Alinco. La sortie IF 12 kHz (W/N) utilisée par le logiciel récepteur tiers est également prise en charge.

ET PLUS---

Les analyses programmées peuvent être librement configurées jusqu'à 50 paires, qui peuvent être liées pour former jusqu'à 20 ensembles de liens, permettant une variété d'analyses.

Saut de minuterie, qui est automatiquement annulé après l'écoulement d'un laps de temps spécifié.

Balayage prioritaire qui fonctionne même pendant le balayage pour garantir que le signal souhaité n'est pas perdu.

Contrôle pratique du rétroéclairage, par exemple en l'allumant lorsque la numérisation est arrêtée ou lorsque le son est émis.

Étape décalée pour un changement d'étape facile>

Décodage CTCSS et DCS y compris l'inversion.

Les tonalités/codes analogiques et les codes utilisateur DCR/NXDN sont automatiquement numérisés, reçus et affichés. 9 états de VFO/Mémoire, Scan, écrans de configuration, etc. peut être rappelé instantanément par une longue pression sur une touche.

Fonction d'affichage des messages qui affiche automatiquement les informations textuelles lors de leur réception.

Haut-parleurs de grand diamètre et amplificateurs BTL pour un volume élevé

Des écouteurs stéréo disponibles dans le commerce peuvent être utilisés (audio monophonique)

* Fréquences cellulaires verrouillées sur tous les modèles.

* Le décodeur d'inversion-brouillage n'est disponible que dans la version E

Autonomie approximative de la batterie (environ) :

Condition : RX 6 sec, veille 54 sec Économiseur de batterie activé.

Boîtier pour batterie / pile sèche.

Transmission GPS/FM : Désactivé 16 heures / Activé 7 heures

GPS : activé (FM désactivé) 13 heures / 6 heures

FM : Activé (GPS désactivé) 12 heures / 5 heures

*Les durées de fonctionnement peuvent varier en fonction de l'utilisation et des paramètres. Alcalin de haute qualité

Caractéristiques

Portée du récepteur : 30,0~470,0 MHz / 76,0~108,0 MHz (WFM uniquement)

Mode : Analogique : FM/NFM/AM/NAM/WFM/DCR/DMR/NXDN/dPMR/D-STAR voix/C4FM (DN) / données AIS et ACARS

Impédance de l'antenne : 50 ohm (SMA)

Tension d'alimentation : batterie lithium-ion 3,6 V CC (EBP-114A, 3120 mAh)

Pile sèche (EDH-43 en option : 3 AA 4,5 V CC) 4

Alimentation externe (USB Type-C) 5V DC

Consommation électrique (environ) : Veille : 150 mA (BS ON, rétroéclairage, mode FM, GPS OFF) / 300 mA (rétroéclairage/mode WFM OFF, GPS ON)

Réception : 500 mA (sortie nominale FM, mode rétroéclairage/WFM désactivé, GPS activé)

Plage de température : Réception : -20°C à +60°C (-4°F à +140°F)

Charge : +10 à +40 °C (50 à 104 °F)

Stabilité de fréquence : -7 à +3 ppm (-10 à +60 °C gravé) (+14 à +140 °F gravé)

Dimensions sans surplomb : Largeur 58 (2,283) x Hauteur 110 (4,331) x Profondeur 32,5 mm/pouce (sans antenne)

Poids : environ 260 g/9,171 oz (antenne et batterie comprises)

Clip de ceinture : environ 14 g/0,493 oz

Récepteur : [FM/AM/Numérique/Données] Superhétérodyne à triple conversion / 1ère IF : 243,95 MHz. / 2ème IF : 50,85 MHz / 3ème IF 450 kHz

[WFM] Conversion directe

Sensibilité : FM / NFM : -10 dBuV (12 dB SINAD)

AM/NAM : 2 dBuV (10 dB S/N)

T98 : -10 dBuV (BER 1 %) / DMR : -7 dBuV (BER 1 %)

D-STAR : -10 dBuV (BER 1 %)

C4FM (DN) : -7 dBuV (BER 1 %)

AIS : -5 dBuV (BER 1 %, 162 MHz uniquement)

WFM : -2 dBuV (12 dB SINAD)

Puissance de sortie audio : haut-parleur interne 400 mW (10 % de distorsion / 8 ohms)

Borne externe 40 mW (10% de distorsion / 32 ohms)

Spécifications sujettes à changement sans préavis ni obligation.

Fréquences cellulaires bloquées. La version électronique est disponible avec la documentation appropriée uniquement pour les utilisateurs autorisés dans certains pays.
