ARCO
In arrivo, prenotalo adesso!
690,00 €
Tasse incluse
rating Nessun opinione al momento
- Chiedere i tempi di consegna

L'ARCO è un moderno controller per rotatori progettato per un funzionamento affidabile praticamente con qualsiasi rotatore mai realizzato

Potenza alimentatore
  • 200W
  • 400W

Puoi acquistare questo prodotto con Sella Personal Credit. Clicca qui per maggiori informazioni.


ARCO

Controllo per rotori intelligente con porta LAN remotizabile.

DISPONIBILE DALLA SECONDA META' DI LUGLIO 2021, PRENOTALO SUBITO AL PREZZO DI LANCIO!!!

ARCO è un moderno controller per rotatori progettato per un funzionamento affidabile praticamente con qualsiasi rotatore mai prodotto, commerciale o fatto in casa.

Il movimento del rotatore è accuratamente controllato utilizzando velocità di adattamento automatico, graduali/decrescenti, riducendo lo stress inerziale e prolungando la durata del rotatore, delle antenne e della torre.

Costruito per durare, costruito per la sicurezza, costruito per la totale soddisfazione! Divertiti con le nuove funzionalità, che offrono alla tua attrezzatura una protezione extra e una durata maggiore!

ARCO è un controller di rotazione autonomo completamente autonomo che non richiede computer o qualsiasi dispositivo esterno o alimentazione per l'installazione e il funzionamento, fornendo al contempo un'ampia selezione di interfacce per il controllo remoto quando necessario.

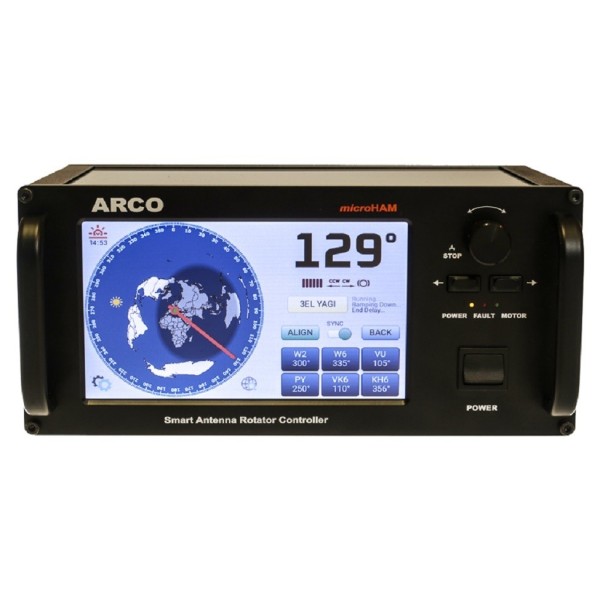

È dotato di diversi modi per controllare l'azimut o la direzione dell'elevazione utilizzando un'interfaccia utente grafica ordinata sul touch screen da 7". L'intestazione dell'azimut viene visualizzata su una mappa del cerchio massimo, centrata sull'utente rispetto alla posizione di installazione del rotatore, con quattro diverse impostazioni del raggio, proiezione della linea grigia in tempo reale, diverse opzioni di colorazione e schemi di colori automatici giorno/notte. Il controller supporta

FunzioneTouch'n Turn, l'inserimento della rotta più veloce possibile toccando semplicemente la direzione desiderata sulla mappa del cerchio massimo.

Oltre ai classici pulsanti CW e CCW tattili sul pannello frontale, alla manopola Point and Shot e alla tastiera per l'inserimento della rotta, virtuali sul touch screen o hardware, collegati alla porta host USB dell'ARCO.

Insieme al controllo manuale, ARCO offre una ricca connettività per il computer utilizzando la porta RS-232 standard, la porta seriale USB che non richiede l'installazione di driver su Windows 10, macOS e Linux e la porta Ethernet per abilitare il controllo su Internet.

Per il feedback della posizione del rotatore, ARCO supporta un'ampia gamma di sensori assoluti e relativi inclusi reostato, potenziometro, contatto reed, sensore di Hall e sensore PWM.
La porta del sensore digitale aggiuntiva fornisce tre linee differenziali che supportano la comunicazione RS-485, nonché la connessione push-pull e open collector single-ended per vari encoder in quadratura. Con i sensori ad alta risoluzione la precisione di posizionamento è di 0,1º.

Per il controllo del motore, ARCO utilizza un driver PWM a 4 canali ad alta corrente con protezioni da sovraccarico, cortocircuito e surriscaldamento, combinato con un alimentatore interno di monitoraggio della corrente ad azionamento automatico, prevenendo danni al driver causati da guasti operativi.

Questa combinazione è in grado di pilotare in sicurezza qualsiasi motore DC fino a 48V o qualsiasi motore AC fino a 24V, incluso il controllo innovativo del freno che riduce il calore del solenoide.

L'avvio e l'arresto del motore utilizzano rampe di velocità graduali configurabili e ultrafini, riducendo significativamente lo stress delle forze inerziali al rotatore, alla torre e alle antenne, prolungandone la durata.

Il controllo graduale della velocità utilizza una procedura di adattamento automatico che considera la resistenza variabile e dinamicamente variabile causata dal vento o dal ghiaccio.


Per il suo funzionamento di base, ARCO utilizza l'alimentazione lineare integrata per un funzionamento silenzioso e senza interferenze.

L'alimentazione separata incorporata per il motore è controllata selettivamente e completamente spenta quando il motore non gira, per evitare di causare qualsiasi possibile interferenza ai ricevitori sensibili.

Per motori ad alta tensione o ad alta potenza, ARCO fornisce uscite di controllo comuni per inverter e controllo MODBUS RTU standard del settore.

Tutte le impostazioni del rotatore, inclusa la compensazione della perdita di potenza nei cavi del motore, sono guidate da menu, comodamente senza dover aprire il coperchio e modificare alcuni cablaggi interni.

Il networking è un altro punto di forza di ARCO.

ARCO supporta non solo la rete LAN, ma consente di creare un bus LINK locale a due fili semplice ma potente e isolato, accoppiando più controller ARCO insieme per il monitoraggio automatizzato degli stack, il fascio multidirezionale e la controrotazione per le torri rotanti.


La caratteristica unica di ARCO è il controllo diretto dei rotatori collegati a un altro controller ARCO, situato sullo stesso bus LINK o in qualsiasi parte del mondo tramite connessione Internet.

Tutto questo complesso controllo è notevolmente semplificato utilizzando solo due, facili da maneggiare, pulsanti SYNC e ALIGN, e un unico pulsante ANTENNA che consente di scegliere una delle tre antenne installate sullo stesso rotatore con diversi offset di prua, o qualsiasi altra antenna presente sul rete LINK locale tramite un altro ARCO o su una rete LINK remota tramite controller ARCO connesso a Internet.

Per il funzionamento remoto non presidiato su Internet, ARCO offre una funzione di parcheggio autonomo e disconnette fisicamente tutti i cavi che arrivano alla porta del rotatore dall'hardware del rotatore quando la connessione è terminata, si interrompe o se ARCO passa alla modalità di spegnimento, al fine di ridurre al minimo i possibili danni da forti fulmini statici o nelle vicinanze durante i temporali.Il firmware fornisce un'ampia gamma di protezioni aggiuntive e messaggi di errore autoesplicativi per una rapida risoluzione dei problemi in caso di guasto.

Tutto questo racchiuso in un contenitore compatto e completamente in alluminio con aggiornamenti firmware sempre gratuiti.

Specifications

POWER INPUT

INPUT POWER: 500 VA max. IEC 60320, C14 (E) socket, filtered
LINE VOLTAGE: 90-130 VAC / 215-245 VAC, internally switchable
FREQUENCY: 50/60 Hz

ROTATOR

MOTOR OUTPUT: 4x isolated PWM output, max. 48 V, max. 7 A
SENSOR INPUT: 0-9 V, max. 16 kHz
REFERENCE OUTPUT: 9 V, max. 18 mA (shorted)
SENSOR ADC RESOLUTION: 2x 12 bit, 64x oversampling, 10 bit DAC for offset control
DIGITAL SENSOR: 3x RS-485, 1x MOD bus RTU, 1x 0-10 V analog output, 1x 12 VDC, 0.5 A auxiliary output
LINK: CAN bus

COMPUTER

USB B: USB 2.0, full speed, CDC compliance
USB A: USB 2.0, full speed, mass storage, keyboard HID support
ETHERNET: IEEE 802.3, 100BaseTX, auto MDI/MDIX
SERIAL: RS-232

GENERAL

DIMENSIONS: W-265 mm D-150 mm H-125 mm
WEIGHT: 2.85 kg net

La confezione contiene:
Controller ARCO 1 pz
Terminale rotatore 1 pz
Fusibili 1 set

ARCO può essere ordinato con l'alimentatore opzionale integrato da 400 W richiesto dai rotatori più esigenti sul mercato come PST-110HP o PropPitch XL. L'alimentatore da 400 W è utile anche per i rotatori del motore CC se è necessaria una potenza extra per gestire forti cali di potenza in un lungo cavo di controllo o per nuove installazioni per risparmiare sui costi su un cavo di sezione maggiore che consente di utilizzare un cavo da 3 AWG o mezzo mm2 più sottile .

Per la sezione del cavo consigliata dal produttore del rotatore e la stragrande maggioranza dei rotatori, l'alimentazione standard da 200 W fornisce un'ampia potenza.



Sotto-Categorie
Accessori per rotori
Mpn
ARCO
Tipo
CONTROL BOX
Marca compatibile
Generico
Specifiche
200/400W
