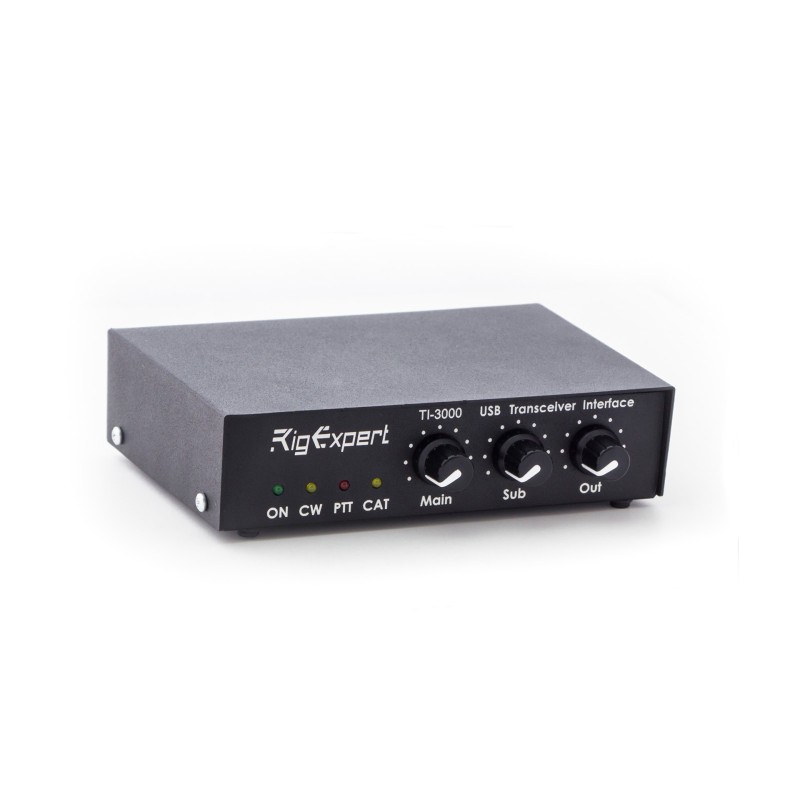

RigExpert TI-3000 Interface for PLUG and PLAY digital modes
Ref: TI3000
Immediately availableTI-3000.......collega, corri e divertiti!
RigExpert TI-3000 è una nuova e potente interfaccia per ricetrasmettitore USB basata su un codec stereo di alta qualità, per il funzionamento di fonia, CW e modalità digitali mediante un personal computer.
Tutto in uno attraverso una singola porta USB. Interfaccia ideale per le modalità FT8 e WSJT!
La TI-3000 fornisce:
Interfaccia audio del ricetrasmettitore
L'interfaccia audio analogica è una connessione all'uscita audio del ricetrasmettitore (connettore dell'altoparlante esterno o uscita di linea) e all'ingresso audio del ricetrasmettitore (connettore del microfono o ingresso di linea). L'interfaccia audio consente di utilizzare le modalità digitali e altre utili funzioni (come misurare i livelli di un segnale dall'aria) utilizzando un computer. I livelli di ingresso (due canali) e volume di uscita sono regolati da potenziometri sul pannello frontale del dispositivo.
Interfaccia CAT per vari modelli di ricetrasmettitore
Il sistema CAT (Computer Aided Transceiver) fornisce il controllo della frequenza del ricetrasmettitore, della modalità operativa e di altre funzioni tramite software per computer. Normalmente, i ricetrasmettitori moderni hanno un collegamento seriale (con vari livelli di segnale) che fornisce l'interfaccia CAT. In RigExpert TI-3000, la porta dell'interfaccia CAT è riconosciuta come porta COM dal software del computer.
Funzioni di uscita PTT e CW
I ricetrasmettitori forniscono ingressi PTT (Push To Talk) e CW (onda continua) per consentire l'accensione o lo spegnimento del trasmettitore. In RigExpert TI-3000, le uscite PTT e CW sono assegnate alle linee RTS e DTR di una porta COM separata.
Configurazione Plug-and-Play
Compatibile con Windows / MacOS / Linux
Compatibile con qualsiasi software HAM Radio: MixW, MMTTY, WSJT, ecc.
TI-3000. Specifications.
General features:
Transceiver audio interface for operating digital modes
CAT (Computer Aided Transceiver) system
PTT and CW outputs
CW keyer
Computer connection:
USB (Universal Serial Bus) connector
Powered from the USB port (consuming 100 mA maximum)
No external power supply needed
Transceiver connection:

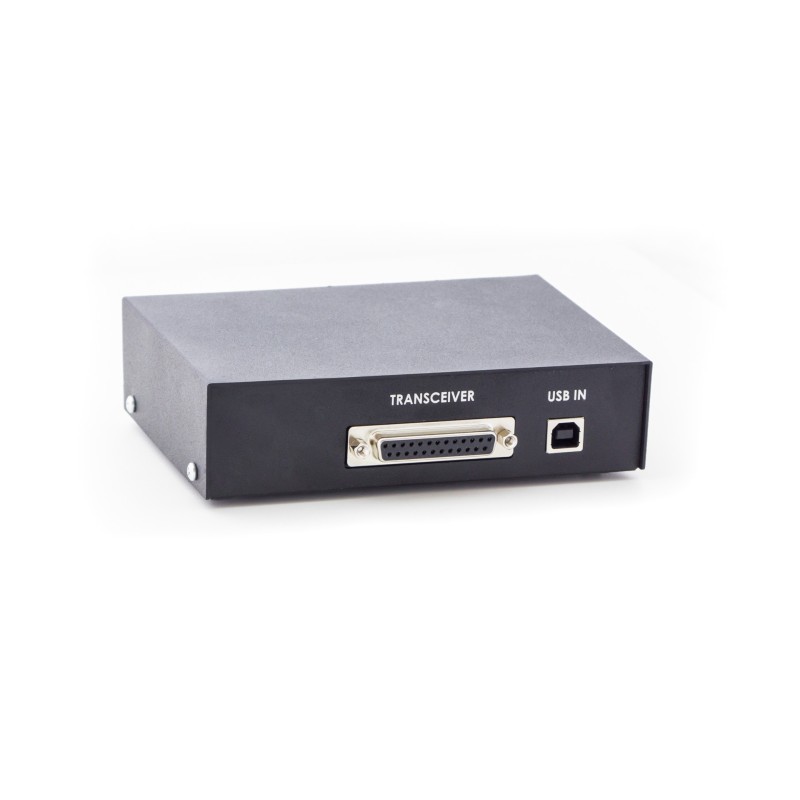

Single 25-pin connector for transceiver cable
Various transceiver models supported
Audio interface:
Insulated from digital nets
Maximum input/output amplitude is 1V
Input/output samplerate: 8 to 48 kHz
True 16-bit DAC/ADC used

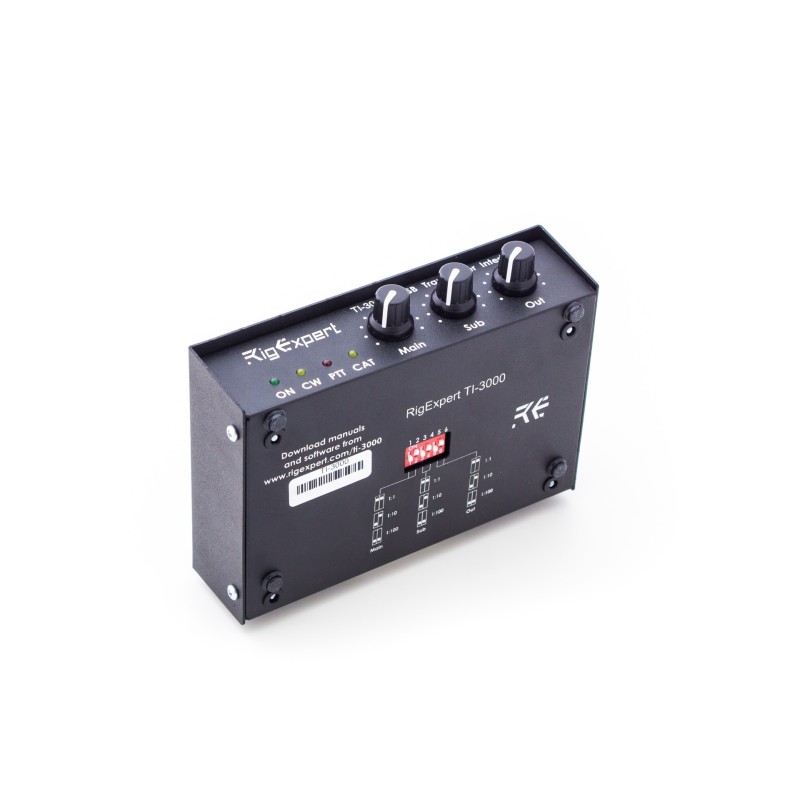

Volume levels are adjusted by the front panel potentiometers
CAT serial port:
Baudrate: 300-115200 baud
Electrical compatibility: RS-232, CI-V, TTL or inverted-TTL (Yaesu, Icom, Kenwood, Ten-Tec, Elecraft and JRC transceivers)
PTT/CW outputs:
PTT output: open collector and TTL-level
CW output: open collector
Maximum current is 50 mA
System requirements:
Desktop or laptop computer with USB 1/2/3 compliant port
MacOS/Linux/Windows 2000/XP/2003/Vista/7/8/10 (32- or 64-bit) operating system
No drivers required for systems on Windows 10/MacOS/Linux
For Windows 7 and previous versions of Windows only FTDI drivers are required
Supported software:
MixW 2/3/4
MMTTY, MMSSTV
WSJT, WSJT-X, WSPR
all other soundcard software!
Dimensions: 145 x 110 x 40 mm
Weight: 200 g
Operating temperature: 0…40 °C
Warranty: 2 years
GTIN code: 4820185420273
RigExpert TI-3000 is made in Ukraine.
*Specifications are subject to change without notice.
Cable type | Supported transceivers |
IC-001 | Icom IC-707, IC-275, IC-721, IC-725, IC-726, IC-728, IC-729, IC-732, IC-735, IC-736, IC-737, IC-738, IC-756 (all models), IC-761, IC-765, IC-775, IC-781, IC-7851, IC-970, IC-7600, IC-7700, IC-7800, IC-7851 |
IC-002 | Icom IC-703, IC-706 (all models), IC-718, IC-7000 (using DIN-13 ACC socket), IC-7200, IC-7300, IC-7410, IC-7610, IC-9100 |
IC-003 | Icom IC-746 (all models), IC-7400 |
TS-001S | Kenwood TS-570S, TS-570D, TS-590S, TS-2000, TS-2000X, TS-B2000 |
TS-002 | Kenwood TS-850, TS-950 |
TS-003 | Kenwood TS-480HX, TS-480SAT |
TS-004 | Kenwood TS-450, TS-690, TS-140 |
TS-005 | Kenwood TS-870S |
TS-006S | Kenwood TS-990S |
YS-001 | Yaesu FT-100, FT-817, FT-817ND, FT-857, FT-857D, FT-897, FT-897D |
YS-002S | Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (using PATCH and AF OUT sockets) |
YS-003S | Yaesu FT-1000, FT-1000D |
YS-005 | Yaesu FT-450, FT-450D, FT-991 |
YS-006 | Yaesu FT-950, FT DX 1200, FT DX 3000 |
YS-007S | Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (using PACKET and AF OUT sockets) |
YS-009S | Yaesu FT DX 9000, FT DX 9000D, FT DX 9000MP (using PACKET and AF OUT sockets) |
TT-001S | Ten-Tec Orion |
EL-001S | Elecraft K3 |
EL-002 | Elecraft KX3 |
Data sheet
- Mpn
- TI-3000
- Guy
- Interfacce per modi digitali
- Compatible brand
- Generico
- Detail
- interfaccia USB
- Sub-Categories
- Interfacce per modi digitali
Il TI-3000 e\' perfetto. Nessun problema di riconoscimento in Windows 10, Windows 7 (con driver scaricati in automatico da Windows Update) e in Linux. Vengono riconosciute 2 seriali (una per il controllo radio in CAT e l\'altra per il segnale di PTT e CW) e la scheda audio. Immediata la configurazione in QARTest, per esempio. L\'audio e\' ottimo senza ritorni RF, anche quando in Tx ascoltando il monitor sulla porta Rx.
E con una modifica ai collegamenti suggeriti sul sito di RigExpert, funziona perfettamente anche per l\'RTTY in modo FSK. E\' bastato collegare il segnale RTTY della radio insieme al CW. In questo modo il pin seriale del CW si puo\' usare per fare RTTY, con la dll EXTFSK. Nessuna perdita di caratteri o rallentamenti, dovuto alla seriale su USB.
L\'unica \\pecca\\" e\' il fatto che non ci sia isolamento elettrico tra PC e radio. Ma si risolve facilmente comprando un isolatore USB basato su ADUM3160 per una decina di euro su internet, che funziona ottimamente per questo tipo di interfaccia, ed il problema e\' risolto."
Funziona molto bene.
L\'interfaccia è plug and play, riconosciuta quindi immediatamente dal mio laptop, con la creazione in automatico delle porte.
Ho solo avuto la necessità di scaricare dei driver sul sito RigExpert, avendo sul mio Sony Vaio il S.O. Windows 7. Questa evenienza non si pone per sistemi operativi superiori.
