Interface RigExpert TI-3000 pour les modes numériques PLUG et PLAY
Ref: TI3000
Immédiatement disponibleTI-3000... ....connectez-vous, courez et amusez-vous!
RigExpert TI-3000 est une nouvelle interface d'émetteur-récepteur USB puissante basée sur un Codec stéréo de haute qualité, pour le fonctionnement des modes voix, CW et numérique en utilisant un ordinateur personnel.
Tout en un via un seul port USB. Interface idéale pour les modes FT8 et WSJT !
La TI-3000 offre :
Interface audio de l'émetteur-récepteur
L'interface audio analogique est une connexion à la sortie audio de l'émetteur-récepteur (connecteur de haut-parleur externe ou sortie ligne) et à l'entrée audio de l'émetteur-récepteur (connecteur microphone ou ligne d'entrée). L'interface audio vous permet d'utiliser les modes numériques et d'autres fonctions utiles (telles que mesurer les niveaux d'un signal aérien) en utilisant un ordinateur. Les niveaux d'entrée (deux canaux) et le volume de sortie sont ajustés par des potentiomètres en face avant de l'appareil.
Interface TAO pour différents modèles d'émetteur-récepteur
Le système CAT (Computer Aided Transceiver) permet de contrôler la fréquence de l'émetteur-récepteur et le mode de fonctionnement et d'autres fonctions via un logiciel informatique. Normalement, les émetteurs-récepteurs les modernes ont une connexion série (avec différents niveaux de signal) qui fournit l'interface TAO. Dans RigExpert TI-3000, le port d'interface CAT est reconnu comme port COM depuis votre logiciel informatique.
Fonctions de sortie PTT et CW
LE Les émetteurs-récepteurs fournissent des entrées PTT (Push To Talk) et CW (onde continue) pour permettre à l'émetteur d'être allumé ou éteint. Dans RigExpert TI-3000, Les sorties PTT et CW sont affectées aux lignes RTS et DTR d'un port COM séparé.
Configuration Brancher et utiliser
Compatible avec Windows/MacOS/Linux
Compatible avec n'importe quel logiciel HAM Radio : MixW, MMTTY, WSJT, etc.
TI-3000. Caractéristiques.
Caractéristiques générales:
Interface audio de l'émetteur-récepteur pour le fonctionnement des modes numériques
Système CAT (émetteur-récepteur assisté par ordinateur)
Sorties PTT et CW
Keyeur CW
Connexions informatiques :
Connecteur USB (bus série universel)
Alimenté depuis le port USB (consommant 100 mA maximum)
Aucune alimentation externe nécessaire
Connexion de l'émetteur-récepteur :

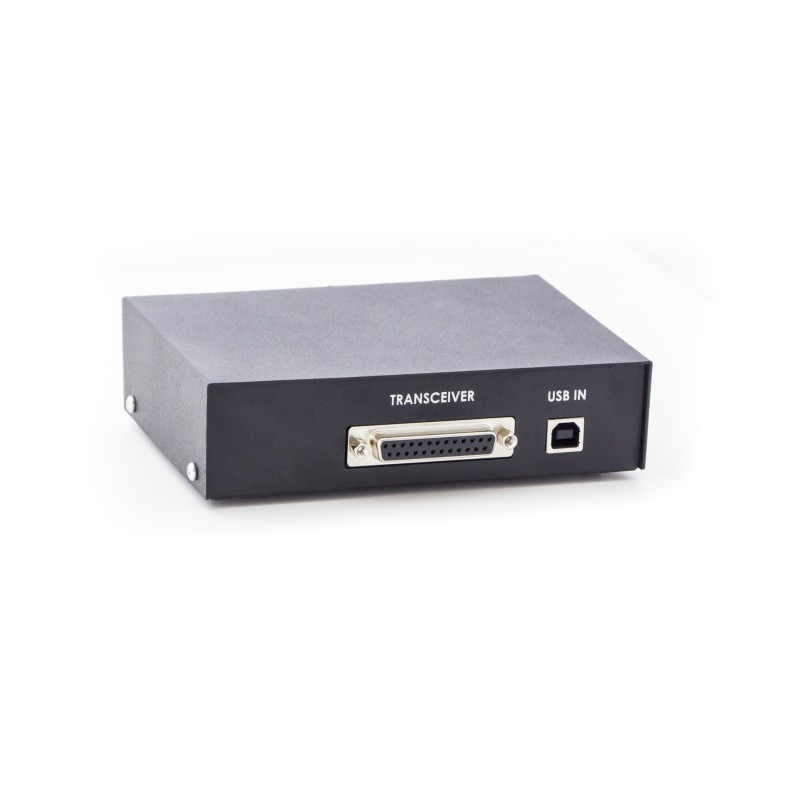

Connecteur unique à 25 broches pour câble émetteur-récepteur
Différents modèles d'émetteur-récepteur pris en charge
Interface audio:
Isolé des réseaux numériques
L'amplitude maximale d'entrée/sortie est de 1 V
Fréquence d'échantillonnage entrée/sortie : 8 à 48 kHz
Véritable DAC/ADC 16 bits utilisé

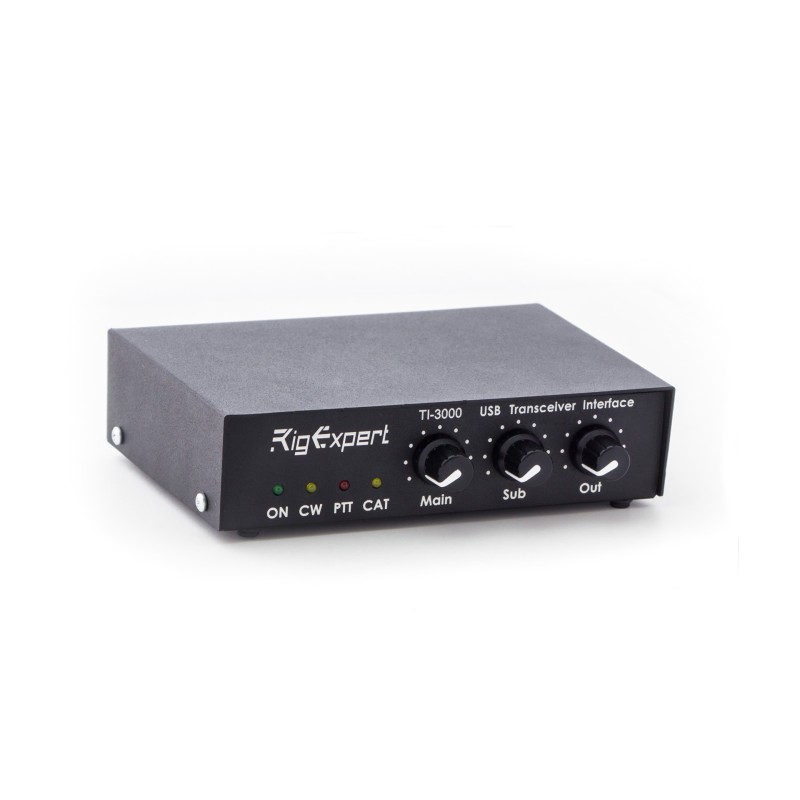

Les niveaux de volume sont ajustés par les potentiomètres du panneau avant
Port série CAT :
Débit en bauds : 300-115 200 bauds
Compatibilité électrique : RS-232, CI-V, TTL ou TTL inversé (Yaesu, Icom, Kenwood, Émetteurs-récepteurs Ten-Tec, Elecraft et JRC)
Sorties PTT/CW :
Sortie PTT : collecteur ouvert et niveau TTL
Sortie CW : collecteur ouvert
Le courant maximum est de 50 mA
Configuration requise:
Ordinateur de bureau ou portable avec port compatible USB 1/2/3
Système d'exploitation MacOS/Linux/Windows 2000/XP/2003/Vista/7/8/10 (32 ou 64 bits)
Aucun pilote requis pour les systèmes sous Windows 10/MacOS/Linux
Pour Windows 7 et les versions précédentes de Windows, seuls les pilotes FTDI sont requis
Logiciel pris en charge :
MixW 2/3/4
MMTTY, MMSSTV
WSJT, WSJT-X, WSPR
tous les autres logiciels de carte son !
Dimensions : 145 x 110 x 40 mm
Poids : 200g
Température de fonctionnement : 0…40 °C
Garantie : 2 ans
Code GTIN : 4820185420273
RigExpert TI-3000 est fabriqué en Ukraine.
*Les spécifications sont sujettes à changement sans préavis.
Type de câble | Émetteurs-récepteurs pris en charge |
IC-001 | Icom IC-707, IC-275, IC-721, IC-725, IC-726, IC-728, IC-729, IC-732, IC-735, IC-736, IC-737, IC-738, IC-756 (tous les modèles), IC-761, IC-765, IC-775, IC-781, IC-7851, IC-970, IC-7600, IC-7700, IC-7800, IC-7851 |
IC-002 | Icom IC-703, IC-706 (tous les modèles), IC-718, IC-7000 (en utilisant la prise DIN-13 ACC), IC-7200, IC-7300, IC-7410, IC-7610, IC-9100 |
IC-003 | Icom IC-746 (tous les modèles), IC-7400 |
TS-001S | Kenwood TS-570S, TS-570D, TS-590S, TS-2000, TS-2000X, TS-B2000 |
TS-002 | Kenwood TS-850, TS-950 |
TS-003 | Kenwood TS-480HX, TS-480SAT |
TS-004 | Kenwood TS-450, TS-690, TS-140 |
TS-005 | Kenwood TS-870S |
TS-006S | Kenwood TS-990S |
YS-001 | Yaesu FT-100, FT-817, FT-817ND, FT-857, FT-857D, FT-897, FT-897D |
YS-002S | Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (utilisant les prises PATCH et AF OUT) |
YS-003S | Yaesu FT-1000, FT-1000D |
YS-005 | Yaesu FT-450, FT-450D, FT-991 |
YS-006 | Yaesu FT-950, FT DX 1200, FT DX 3000 |
YS-007S | Yaesu FT-1000MP, FT-1000MP Mark-V, FT-2000, FT-2000D, FT DX 5000, FT DX 5000D, FT DX 5000MP (utilisant les prises PACKET et AF OUT) |
YS-009S | Yaesu FT DX 9000, FT DX 9000D, FT DX 9000MP (en utilisant les prises PACKET et AF OUT) |
TT-001S | Ten-Tec Orion |
EL-001S | Électrecraft K3 |
EL-002 | Électrecraft KX3 |
Fiche technique
- Mpn
- TI-3000
- Gars
- Interfacce per modi digitali
- Marque compatible
- Generico
- Détail
- interfaccia USB
- Sous-catégories
- Interfacce per modi digitali
Il TI-3000 e\' perfetto. Nessun problema di riconoscimento in Windows 10, Windows 7 (con driver scaricati in automatico da Windows Update) e in Linux. Vengono riconosciute 2 seriali (una per il controllo radio in CAT e l\'altra per il segnale di PTT e CW) e la scheda audio. Immediata la configurazione in QARTest, per esempio. L\'audio e\' ottimo senza ritorni RF, anche quando in Tx ascoltando il monitor sulla porta Rx.
E con una modifica ai collegamenti suggeriti sul sito di RigExpert, funziona perfettamente anche per l\'RTTY in modo FSK. E\' bastato collegare il segnale RTTY della radio insieme al CW. In questo modo il pin seriale del CW si puo\' usare per fare RTTY, con la dll EXTFSK. Nessuna perdita di caratteri o rallentamenti, dovuto alla seriale su USB.
L\'unica \\pecca\\" e\' il fatto che non ci sia isolamento elettrico tra PC e radio. Ma si risolve facilmente comprando un isolatore USB basato su ADUM3160 per una decina di euro su internet, che funziona ottimamente per questo tipo di interfaccia, ed il problema e\' risolto."
Funziona molto bene.
L\'interfaccia è plug and play, riconosciuta quindi immediatamente dal mio laptop, con la creazione in automatico delle porte.
Ho solo avuto la necessità di scaricare dei driver sul sito RigExpert, avendo sul mio Sony Vaio il S.O. Windows 7. Questa evenienza non si pone per sistemi operativi superiori.
