Ref: A430S10R
Immediately availableA-430S10R
10 element 430MHz directive antenna

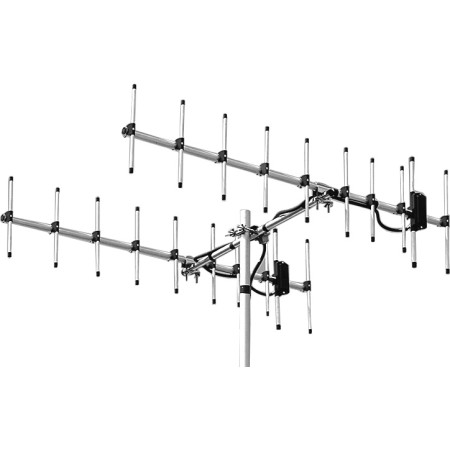

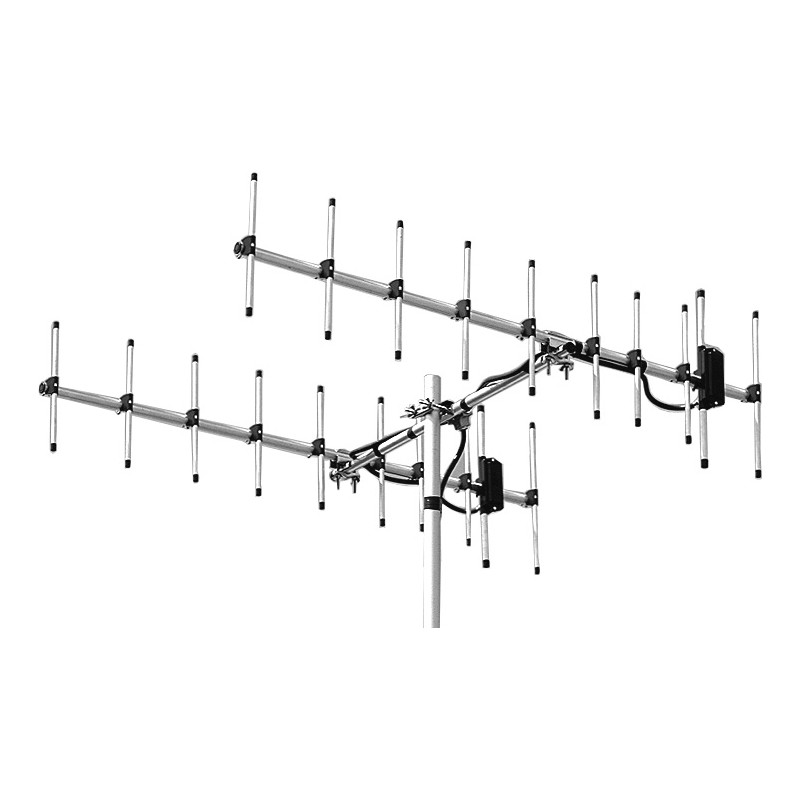

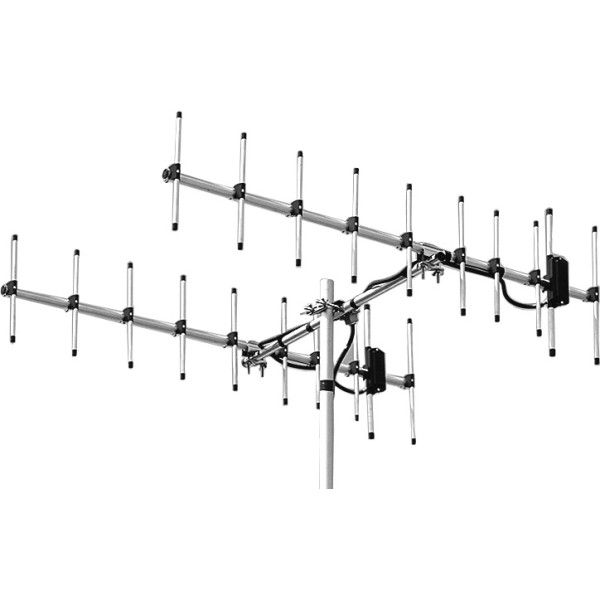

Demonstrative photo with a pair of 2 antennas
Technical features:
model (frequency) | A-144S5 144-146 | A-144S10R 144-146 | A-1430S7 144+430Mz | A-430S10 | A-430S15 |
Elements | 5 | 10 | 3 (144) + 5 (430) | 10 | 15 |
Gain (dBi) | 9.1 | 11.6 | 7.5 (144) 9.3 (430) | 13.1 | 14.8 |
Max power (Watt) | 50 | 50 | 100 | 50 | 50 |
Impedance (Ω) | 50 | 50 | 50 | 50 | 50 |
VSWR | 1.3:1 | 1.3:1 | inf 1.5:1 | 1.4:1 | 1.4:1 |
Weight kg) | 0.63 | 1.1 | 0.950 | 0.64 | 0.97 |
Dimensions (mm) | 950 x 1090 | 2130 x 1090 | 1250 x 1020 | 1190 x 370 | 2245 x 370 |
Mast diameter (mm) | 25~47 | 25~47 | 25-62 | 25~47 | 25~47 |
Connector | MJ | MJ | MJ | MJ | MJ |
F/B (dB) | =< 14 | < 15 | ≤ 11.5 (144) ≤ 8 (430) | < 15 | < 14 |
Wind surfaces (m²) | 0.1 |
