IT-24

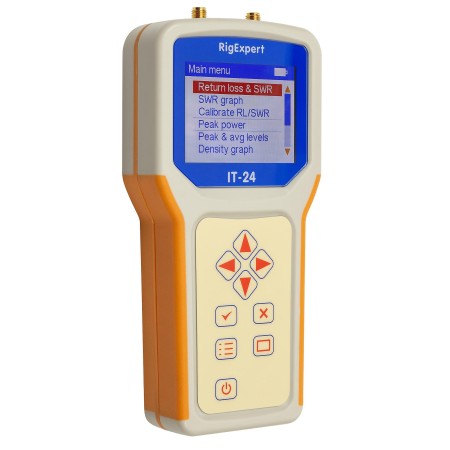

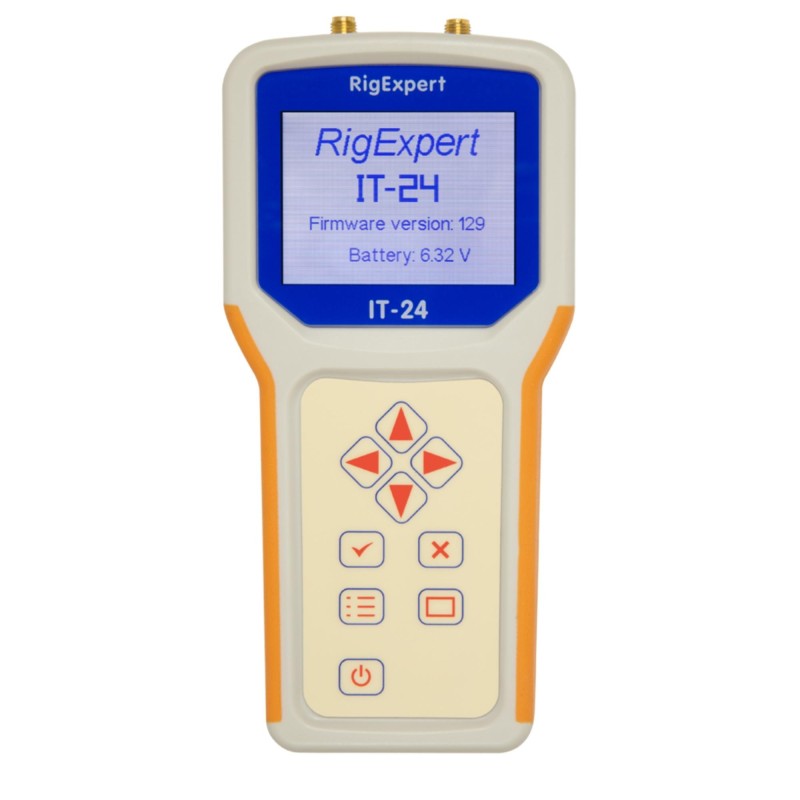

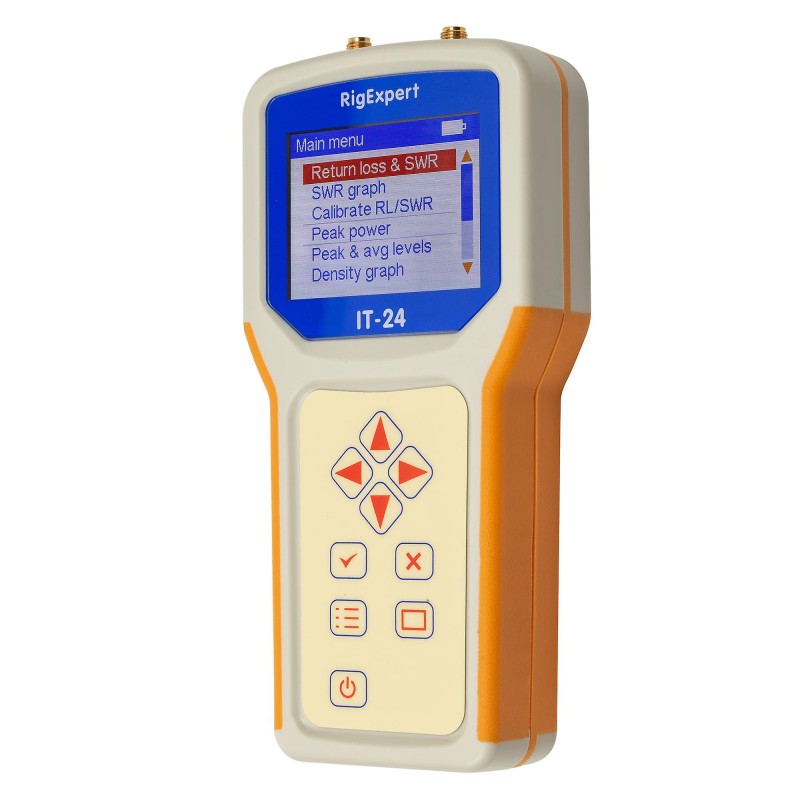

RigExpert IT-24 est un appareil portable polyvalent conçu pour tester, régler et réparer les antennes et les lignes d'alimentation dans la bande ISM 2,4 GHz. Avec ses capacités de test rapide, ses fonctions de mesure de puissance et sa surveillance de l'environnement RF, l'IT-24 est idéal pour les fournisseurs de services de télécommunications, les entreprises de services publics et les fabricants d'antennes/émetteurs. Il prend en charge diverses technologies telles que le Wi-Fi, le WiMAX, le ZigBee et les protocoles de transfert de données propriétaires. Équipé de connecteurs SMA et RP-SMA, d'un écran LCD et d'un connecteur USB, l'IT-24 offre commodité et fonctionnalité pour tous vos besoins de test de réseau sans fil.

Calibré en usine

Interface multilingue intuitive et écrans d'aide

Test des antennes et des lignes d'alimentation des antennes de la bande ISM 2,4 GHz

Tests rapides d'antennes et de câbles RF

Mesure de la puissance de sortie des points d'accès sans fil et autres émetteurs

Surveillance environnementale RF en mode analyseur de spectre

Convient aux fournisseurs de télécommunications, aux sociétés de services et aux fabricants

Compatible avec les protocoles de transfert de données Wi-Fi, WiMAX, ZigBee et propriétaires

Équipé de connecteurs SMA et RP-SMA et d'un connecteur USB

Clavier étanche

Spécifications :

Mesure de la perte de retour en un seul point et du rapport d'ondes stationnaires (ROS)

Gamme de fréquences 2,3–2,6 GHz

Résolution de fréquence 1 MHz

Plage de mesure de la perte de retour > 2 dB

Plage de mesure du ROS 1 … 10

Puissance de sortie dans ce mode environ +5 dBm

Les limites d’erreur de mesure sont affichées par la zone ombrée sur le graphique. Ces limites sont valables pour la gamme 2,4-2,5 GHz.

Graphique SWR

4 sous-bandes de fréquences 2,3–2,4 GHz, 2,4–2,5 GHz, 2,5–2,6 GHz, 2,3–2,6 GHz

Plage d'affichage du TOS 1… 5

Mesure de la puissance de l'émetteur

Gamme de fréquences 2,3–2,6 GHz

Limites de puissance -20 … +25 dBm (0,01–300 mW)

Entrée du wattmètre SWR moins de 1,5

Erreur de mesure mieux que ±2 dBm

analyseur de spectre

Mode d'affichage niveaux de pointe et moyens, graphique de densité, cascade

Gamme de fréquences 2,3–2,6 GHz

Bande passante de sous-bande 100 MHz (5 sous-bandes superposées), 20 MHz (30 sous-bandes superposées), 10 MHz (60 sous-bandes superposées)

Niveaux du signal d'entrée environ -100 … -20 dBm

Indicateurs de niveau de signal 10 dB/div

Préamplificateur de réception -10 dB, 0 dB, +6 dB

Connecteurs RF RP-SMA pour le mode SWR et Spectre

SMA pour la mesure de puissance

Interface Écran TFT couleur, 320·240 pixels

Clavier étanche, 9 touches

Menus multilingues et écrans d'aide

Connexion à un ordinateur via un port USB

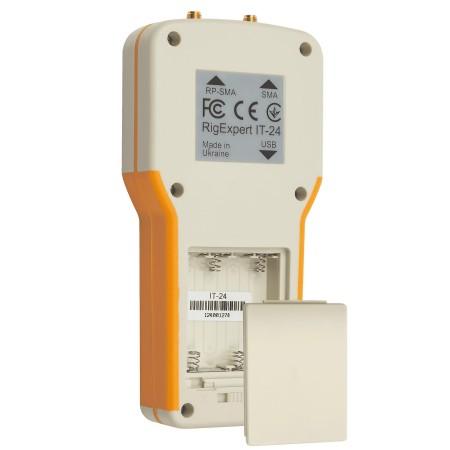

Énergie 4 piles AAA rechargeables ou alcalines (le chargeur n'est pas inclus avec le testeur ; les piles ne sont pas chargées à l'intérieur du testeur)

Depuis une prise USB d'ordinateur

Mesure 17x8x3 cm

Température de fonctionnement 0…40 °C

Poids avec piles 350 grammes

GTIN-13 4820185420068
