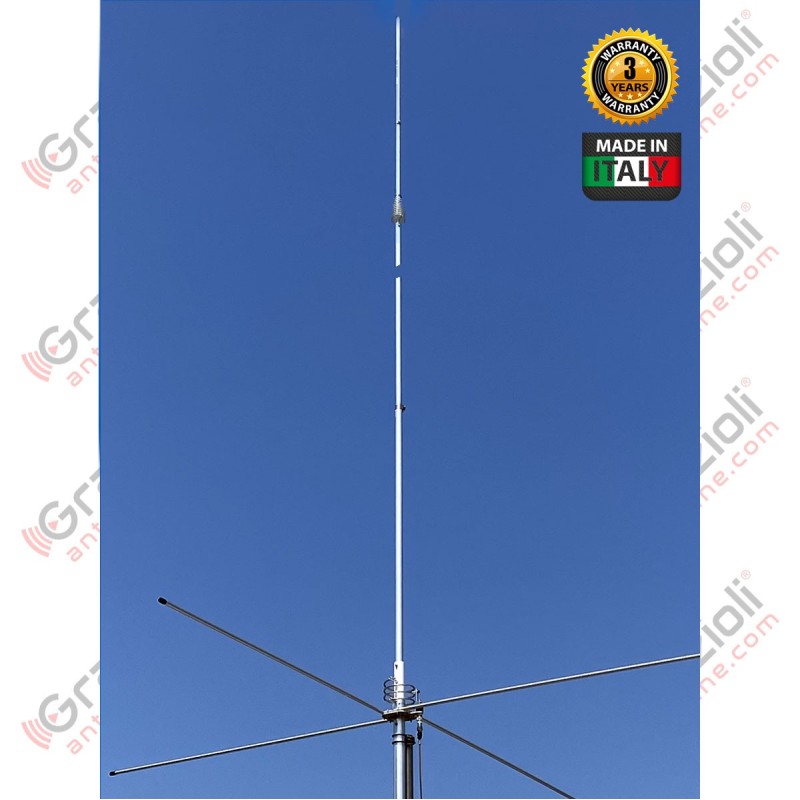

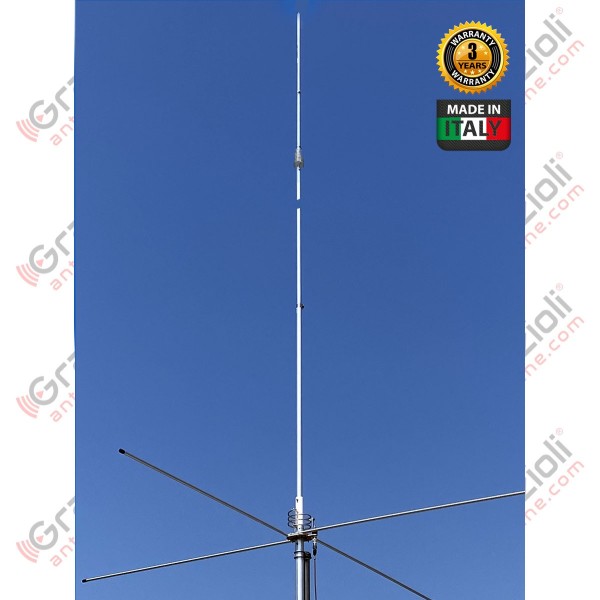

Antenne verticale Grazioli FE62V VHF 50 à 54 MHz, 2×5/8 ondes, 2 kW, 8,12 m
Ref: FE62V
Immédiatement disponible
244,00 €
Taxe inclu
Aucun avis pour le moment
Habituellement expédié sous 24 heures.
Antenne verticale VHF 2×5/8 λ Réglable de 50 à 54 MHz Alimenté à la base Puissance d'entrée maximale : 2 kW Hauteur totale : 8,12 m Poids de l'antenne : 4,30 kg
Warning: file_exists(): open_basedir restriction in effect. File(/views/templates/hook/tab.tpl) is not within the allowed path(s): (/home/fhamradi/:/opt/cpanel/ea-php81/root/usr:/usr/local/lib/php:/tmp:/etc/pki/tls/certs/ca-bundle.crt:/var/cpanel/php/sessions:/usr/local/bin/wp) in /home/fhamradi/public_html/classes/module/Module.php on line 2292 Avis
Description
Antenne verticale colinéaire VHF 2x5/8 λ accordable de 50 à 54 MHz avec table d'étalonnage.
Antenne également configurable en version courte 5/8 λ avec graphique de réglage de la longueur du fouet.
Construction extrêmement robuste en alliage d'aluminium AW6063-T66.
Fourni avec des vis en acier inoxydable 304 et 316 de qualité pour un service sans rouille de longue durée.
Le plan de masse est constitué de 4 radiales quart d'onde complètes.
Puissance d'entrée applicable élevée, jusqu'à 2 kW en continu en mode tout-terrain.
Manuel de montage détaillé et numéro de série identifiant le lot de production et les données de construction.
Données électriques
Données mécaniques
Taper
2x5/8 λ GP colinéaire avec 4 radiales d'onde ¼
Matériels
Tube étiré à froid en alliage d'aluminium AW6063-T66, fibre de verre, laiton, PTFE. Toutes les vis en acier inoxydable AISI-304 et 316
Gamme de fréquences
Réglable de 50 à 54 MHz (fourni avec graphique)
Surface dans le vent
0,195 m 2
Impédance
50Ω asymétrique
Charge à 130 km/h
19 kgf
Rayonnement (plan H)
Omnidirectionnel
Résistance au vent (sans glace)
130 km/h
Rayonnement (plan E)
Largeur du faisceau à -3 dB = 30°
Hauteur totale
8,12 m à 50 MHz
polarisation
Linéaire – Vertical
Longueur du radiateur
7,6 m à 50 MHz
Je gagne
3,5 dBd – 5,65 dBi
Longueur radiale
1,4 m (quart d'onde)
Bande passante à 2:1 SWR
≥ 2,6 MHz à 50 MHz
Poteau de montage
ø 40-54 mm
TOS en résonance
≤1,2:1 typique <1,1:1
Poids net
4,30 kg
Puissance maximale applicable
2000 watts continus tous modes de sortie
Dimensions de l'emballage
14x14x145 cm
Régime
Bobine d'adaptation d'air à « Q » élevé connectée à la terre en CC
Poids dans le colis
5,4 kg
Connecteur
UHF femelle 50Ω avec isolant PTFE, broche centrale plaquée or
Matériaux et construction
Pour nos tubes, nous avons utilisé le meilleur alliage disponible pour la construction d'antennes : AW6063-T66, un alliage d'aluminium, de magnésium et de silicium trempé à l'état T-66 qui confère au fouet une résistance exceptionnelle, obtenue par extrusion puis étirage à froid. Nos tubes sont extrêmement précis sur les deux diamètres, ainsi que sur l'épaisseur de paroi, permettant un ajustement précis avec moins de « jeu » entre les tubes.
Le « Ground Plane » est composé de 4 radiaux robustes « Full-Quarter Wave » de 1,4 m de long, fabriqués à partir d'un tube monobloc d'un diamètre et d'une épaisseur de 13 × 1,25 mm respectivement, qui sont fixés à la plaque de support à l'aide de deux boulons en U et d'écrous autobloquants. Dans la zone de fixation, 4 renforts en fibre de verre sont prévus qui renforcent les joints et évitent l'écrasement des tuyaux.
Des choix techniques qui font la différence
Pourquoi réaliser une antenne capable de supporter une puissance continue de 2Kw ?
Car une antenne qui accepte une puissance élevée est une antenne plus efficace, sinon elle aurait tendance à chauffer à cause de l'effet Joule et à dissiper une partie importante de la puissance RF appliquée en chaleur, ce qui arrive avec la plupart des produits concurrents, mais que malheureusement les utilisateurs ne peuvent pas tester en raison d'un manque d'équipement et d'instrumentation adéquats.

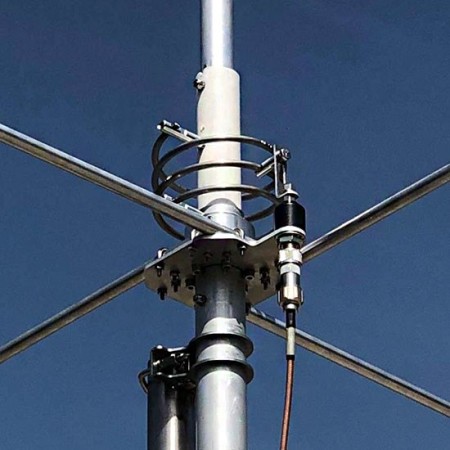

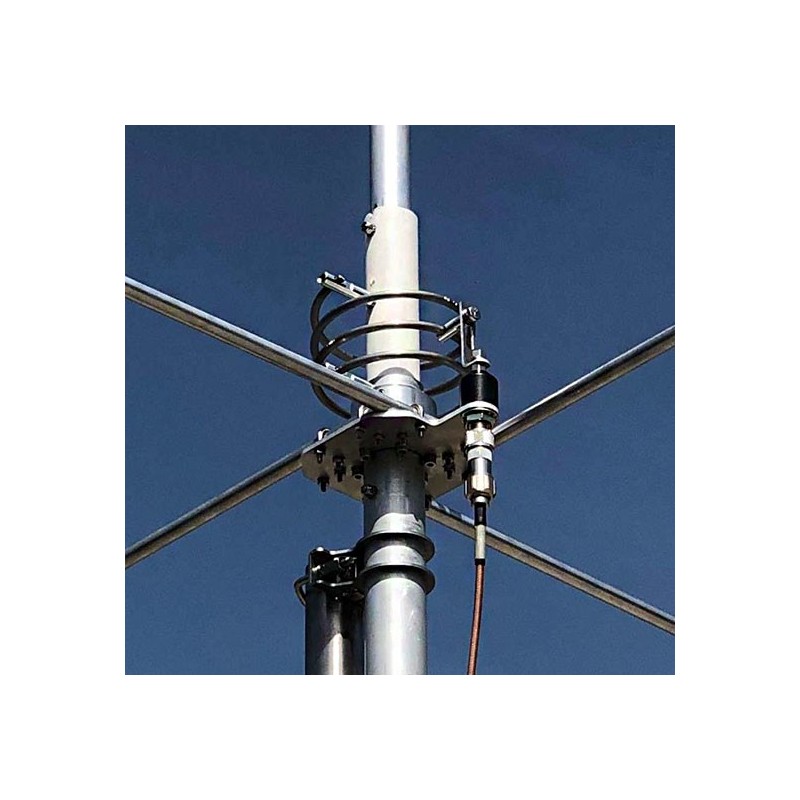

La bobine à « Q » élevé
La bobine joue un rôle fondamental dans l’adaptation d’impédance et le transfert RF maximal. Sa forme, donnée par le rapport longueur/diamètre, le pas entre les spires, le matériau et le diamètre du fil et la présence ou l'absence de noyaux métalliques à l'intérieur, déterminent son facteur de qualité « Q » (« Q » = Facteur de qualité).
En termes simples, plus le « Q » de la bobine est élevé, plus les pertes à haute fréquence sont faibles. Nous avons créé une bobine de taille généreuse suspendue dans l'air sans noyau métallique, avec des spires largement espacées obtenant une valeur « Q » parmi les plus élevées.
Cela se traduit par une efficacité maximale et la capacité à gérer une puissance RF élevée. De plus, la bobine est directement connectée à la terre CC, ce qui réduit considérablement les perturbations atmosphériques et le bruit de fond.

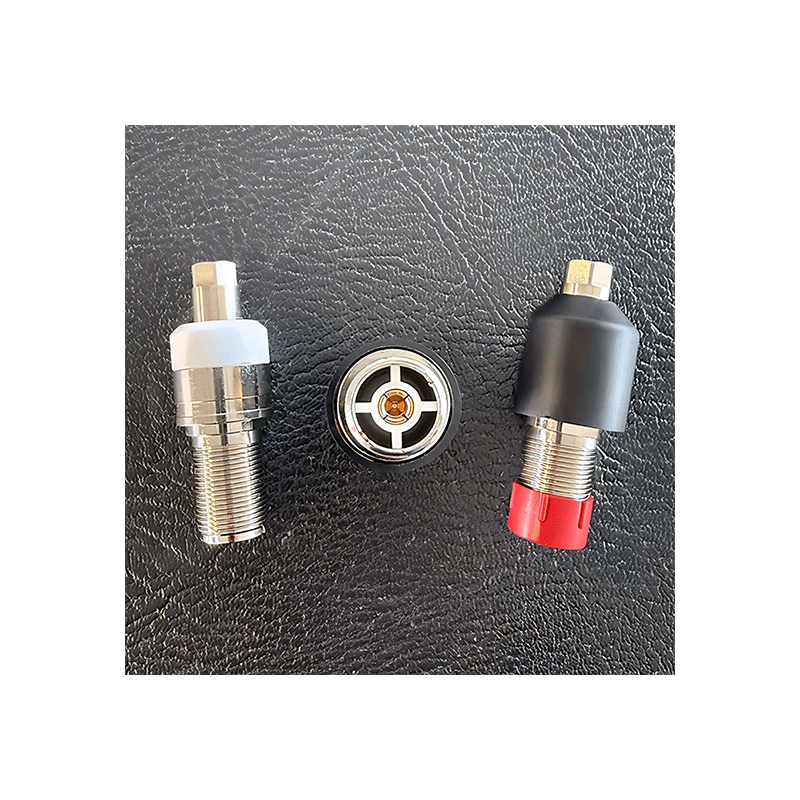

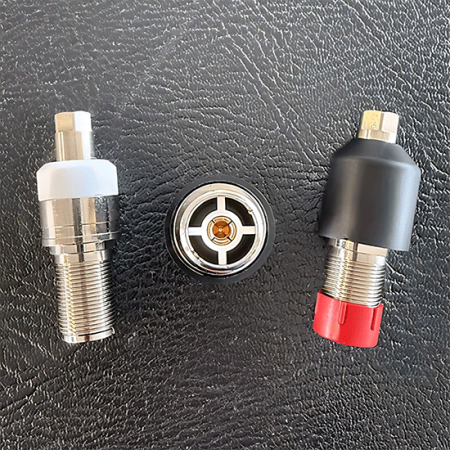

Le connecteur UHF
Le connecteur n'est pas un type commercial SO-239 tel qu'utilisé par la plupart des fabricants. Le connecteur a été conçu et fabriqué directement par nos soins, a une impédance réelle de 50 Ohm et peut être utilisé jusqu'à 500 MHz. Nous avons créé un connecteur fiable capable de gérer 5 kW en CW continu à 30 MHz et plus de 3 kW à 50 MHz.
Le corps est en laiton CW614N nickelé, tandis que la broche est plaquée en or 24 carats pour éviter l'oxydation et est équipée d'un isolant à 4 ailettes qui maintient son centrage et son élasticité, évitant les pertes de contact.
La partie isolante est réalisée en PTFE, l'un des meilleurs matériaux isolants pour ses propriétés électriques (faible constante diélectrique et facteur de perte réduit) et thermiques (température de fonctionnement de -100° à +260°) exceptionnelles. Enfin, le connecteur est protégé par un capuchon spécial en élastomère qui empêche l'infiltration d'eau et d'humidité.

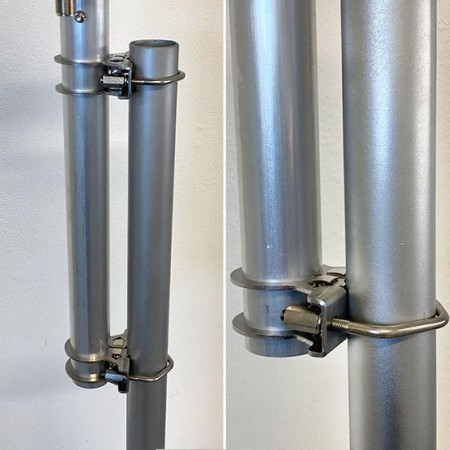

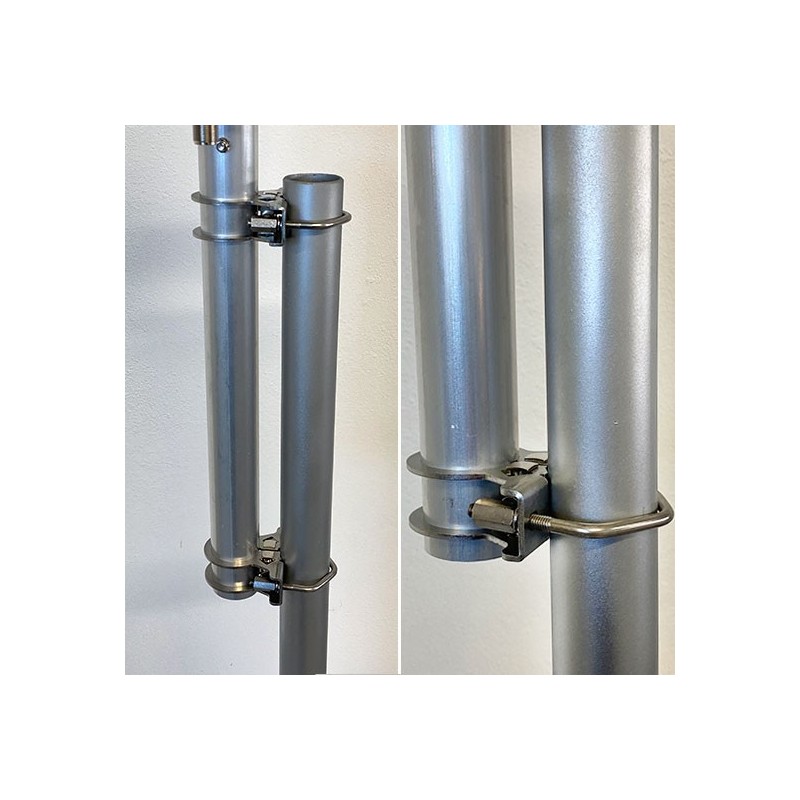

Le support d'ancrage
Fabriqué en acier inoxydable AISI304 de 2,5 mm d'épaisseur. Il est fixé au tube d'antenne à l'aide d'un système de verrouillage par serre-câble, créant ainsi un verrouillage mécanique extrêmement robuste.
La fixation au mât est réalisée avec des boulons en V M6 en AISI304 et des écrous de colonne pour faciliter le serrage.
