IT-24

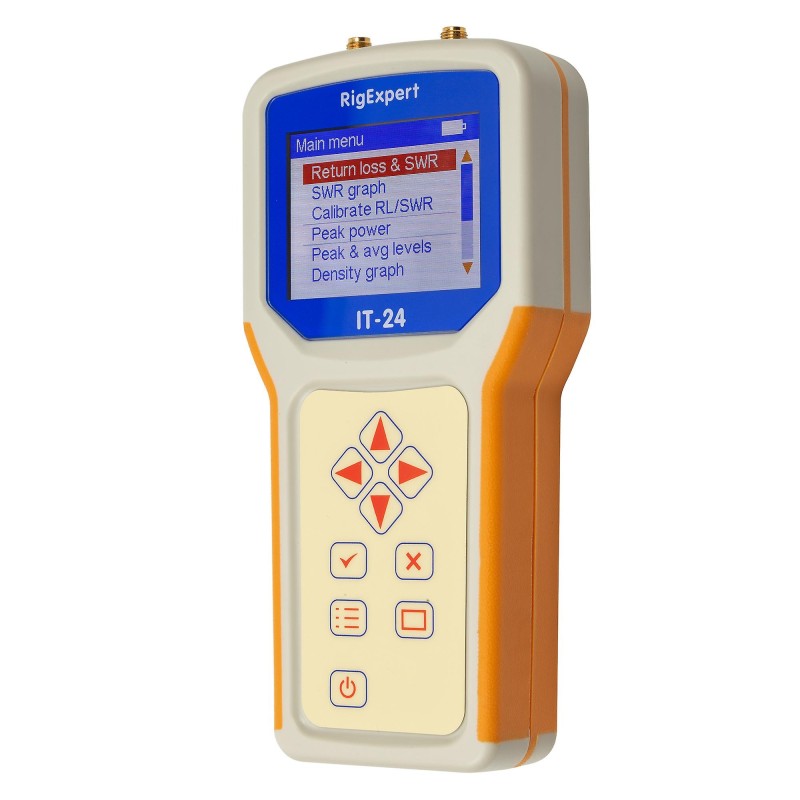

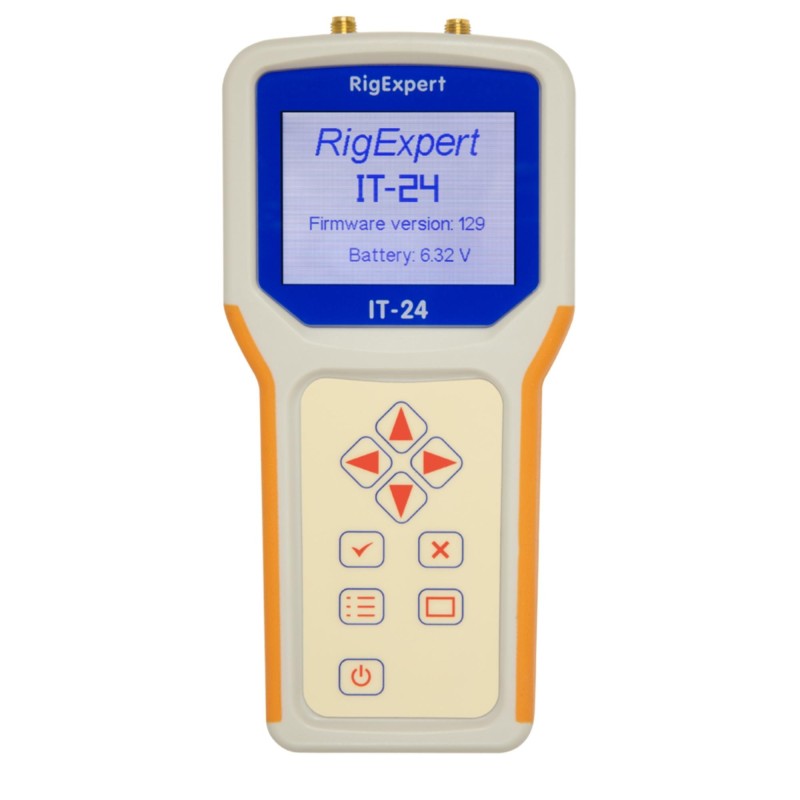

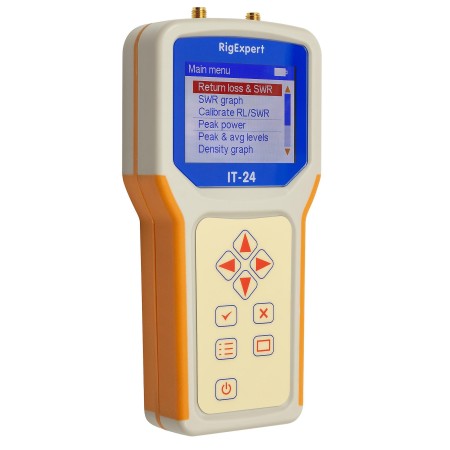

RigExpert IT-24 è un dispositivo versatile e portatile progettato per testare, sintonizzare e riparare antenne e linee di alimentazione nella banda ISM a 2,4 GHz. Grazie alle funzionalità di test rapido, alle funzioni di misurazione della potenza e al monitoraggio dell'ambiente RF, l'IT-24 è ideale per fornitori di servizi di telecomunicazione, aziende di servizi e produttori di antenne/trasmettitori. Supporta diverse tecnologie come Wi-Fi, WiMAX, ZigBee e protocolli proprietari di trasferimento dati. Dotato di connettori SMA e RP-SMA, display a cristalli liquidi e connettore USB, l'IT-24 offre praticità e funzionalità per tutte le esigenze di test delle reti wireless.

Calibrato in fabbrica

Interfaccia intuitiva multilingue e schermate di aiuto

Test delle antenne e delle linee di alimentazione delle antenne della banda ISM a 2,4 GHz

Test rapidi di antenne e cavi RF

Misurazione della potenza di uscita dei punti di accesso wireless e di altri trasmettitori

Monitoraggio ambientale RF in modalità analizzatore di spettro

Adatto per fornitori di telecomunicazioni, società di servizi e produttori

Compatibile con Wi-Fi, WiMAX, ZigBee e protocolli di trasferimento dati proprietari

Dotato di connettori SMA e RP-SMA e connettore USB

Tastiera impermeabile

Specifiche :

Misurazione della perdita di ritorno a punto singolo e del rapporto di onde stazionarie (SWR)

Gamma di frequenza 2,3–2,6 GHz

Risoluzione di frequenza 1 MHz

Campo di misura della perdita di ritorno >2 dB

Campo di misura dell'SWR 1 … 10

Potenza di uscita in questa modalità circa +5 dBm

I limiti di errore di misura sono visualizzati dall'area ombreggiata sul grafico. Questi limiti sono validi per la gamma 2,4-2,5 GHz.

Grafico SWR

4 sottobande di frequenza 2,3–2,4 GHz, 2,4–2,5 GHz, 2,5–2,6 GHz, 2,3–2,6 GHz

Gamma di visualizzazione SWR 1… 5

Misurazione della potenza del trasmettitore

Gamma di frequenza 2,3–2,6 GHz

Limiti di potenza -20 … +25 dBm (0,01–300 mW)

SWR di ingresso del misuratore di potenza meno di 1,5

Errore di misura migliore di ±2 dBm

analizzatore di spettro

Modalità di visualizzazione livelli di picco e medi, grafico della densità, cascata

Gamma di frequenza 2,3–2,6 GHz

Larghezza di banda delle sottobande 100 MHz (5 sottobande sovrapposte), 20 MHz (30 sottobande sovrapposte), 10 MHz (60 sottobande sovrapposte)

Livelli del segnale di ingresso circa -100 … -20 dBm

Indicatori del livello del segnale 10 dB/div

Preamplificatore di ricezione -10 dB, 0 dB, +6 dB

Connettori RF RP-SMA per modalità SWR e spettro

SMA per la misurazione della potenza

Interfaccia Display TFT a colori, 320·240 pixel

Tastiera impermeabile, 9 tasti

Menu e schermate di aiuto multilingue

Collegamento a un computer tramite una porta USB

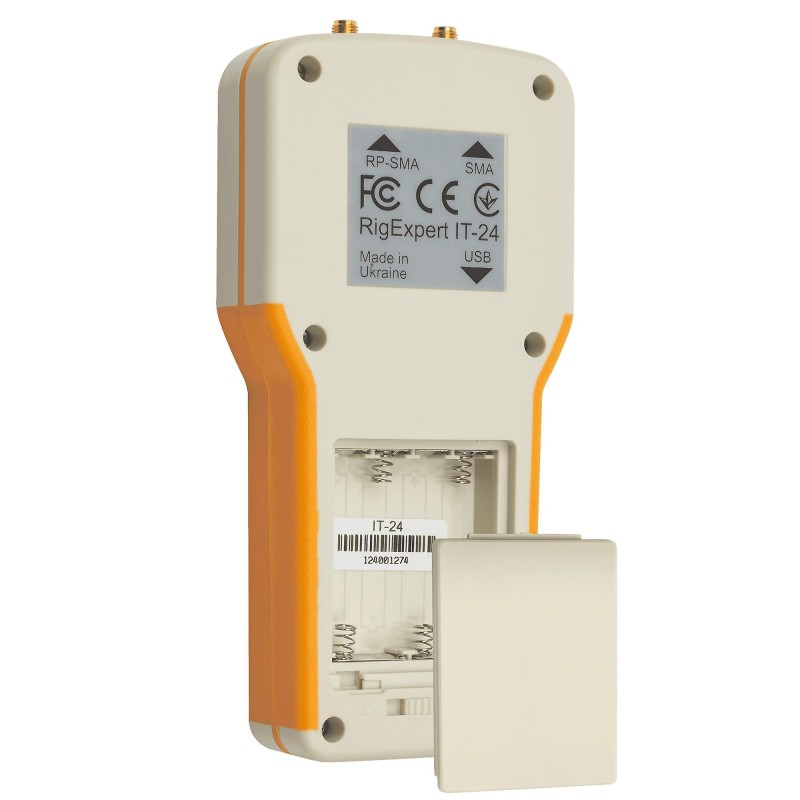

Energia 4 batterie AAA ricaricabili o alcaline (il caricabatterie non è incluso con il tester; le batterie non vengono caricate all'interno del tester)

Da una presa USB del computer

Misurare 17x8x3 cm

Temperatura di esercizio 0…40 °C

Peso incluse le batterie 350 grammi

GTIN-13 4820185420068
