AR-DV1 TAI - Interface d'application pour tablette pour iOS et Android

AR-DV1 TAI - Interface d'application pour tablette pour iOS et Android

Petit appareil de communication avec API Web compatible WIFI


- Ce produit est un périphérique informatique monocarte géré par API WEB pour faire fonctionner le récepteur AR-DV1 en mode VFO.
- Ils sont inclus : RPI 3B+ avec étui, adaptateur secteur, carte SD contenant le système d'exploitation spécial, adaptateur audio USB, câble USB, manuel d'utilisation, documentation API Web. Code source disponible sur Github.
- Contrôlez l'AR-DV1 et écoutez l'audio reçu, via le navigateur web de la tablette.
- L'API Web fournie permet développeurs d'applications Web pour créer facilement une application de contrôle pour l'AR-DV1 même s'ils ne connaissent pas les commandes de contrôle du récepteur.
- Compatible avec le firmware AR-DV1 1903A ou version ultérieure.

- Testé sur iPad Safari, Amazon Silk et Android Chrome.
* Le système d'exploitation peut également être acheté séparément, préinstallé sur une carte microSD.



AR-DV1 TAI - Interface de l'application pour tablette Vue externe AR-DV1 TAI - Interface application pour tablettes avec récepteur AR-DV1
(Récepteur, antenne, tablette et tablette AR-DV1 non fourni).
(Le type de boîtier d'adaptateur peut changer à l'heure.)
AR-DV1 TAI - INFO sur l'application tablette INFO et UTILISATEUR CIBLE ET COMPETENCES
Utilisateurs cible et compétences requises :

- Les utilisateurs occasionnels de l'AR-DV1 souhaitant Utilisez facilement le récepteur en mode VFO et écoutez l'audio depuis l'écran d'une tablette via une connexion wifi directe. Pas de réseau domestique ni de routeur requis.
La tablette se connecte directement à l'adaptateur web AR-DV1

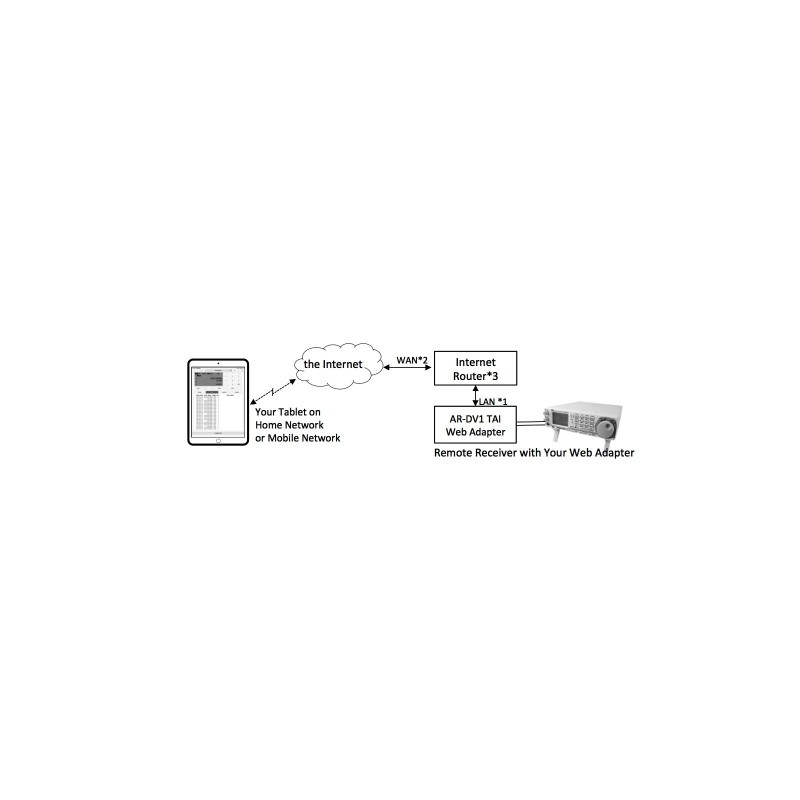

- Utilisateurs avancés de l'AR-DV1 souhaitant utiliser le récepteur en mode VFO et écoutez de l'audio, via un routeur wifi et depuis Internet. Nécessite des connaissances sur la façon de configurer le routeur (redirection de port, DHCP statique).
La tablette oui se connecte via Internet à l'adaptateur Web AR-DV1
(Dans la figure ci-dessus *1 : DHCP static / * 2 : Adresse IP globale et adresse IP statique ou adresse IP dynamique avec DNS dynamique / *3 : redirection de port)

- Les développeurs d'applications qui souhaitent ajoutez de nouvelles fonctionnalités à l'application de base fournie ou créez votre propre application de contrôle. Pour les créateurs de sites Web et les développeurs de serveurs.
Pour plus de détails, veuillez consulter la page d'informations techniques de l'API Web AR.


※ Les spécifications sont sujettes à changement sans préavis ni obligation.
※ AOR Ltd. ne fournira pas de support technique pour la création d'applications Web.


Caractéristiques
1 environnement d'exploitation
(matériel fourni) Ordinateur monocarte Raspberry Pi 3 modèle B+
Adaptateur d'entrée audio Adaptateur audio USB pour la connexion au port USB de l'ordinateur
Support de démarrage microSDHC 16 Go (classe 10 UHS-I A1), installé dans le logement pour carte de l'ordinateur
2 récepteurs compatibles
(Pas fourni) Récepteur vocal numérique AR-DV1 AOR, firmware 1903A ou version ultérieure (un seul récepteur peut être contrôlé par système)
(Non compatible avec Récepteur portable AR-DV10 car certaines commandes sont différentes)
3 connexions avec récepteur Commande du récepteur Prise USB type A (côté ordinateur)
Entrée Prise audio 3,5 mmφ (entrée mono via un adaptateur audio USB)
4 Connexion Point d'accès réseau sans fil 802.11b/g/a - 2,4/5 GHz WPA2 (mode uniquement possible) Service DHCP
Client DHCP LAN 10/100 / 1000BASE-T (recommandé réglage IP statique via DHCP du routeur)
5 Alimentation de l'ordinateur Adaptateur secteur DC5V 2,5A, AC100-240V (50/60Hz) avec prise microUSB
6 Garde pour PC et autres tailles Boîtier 62 mm (L) x 26 mm (H) x 92 mm (P)
Une fois inséré, l'adaptateur audio USB ajoute 33 mm supplémentaires à la longueur du boîtier.
7 Support de démarrage Carte MicroSDHC 16 Go Classe 10 UHS-I A1
Système opérateur TAI AR-DV1 (logiciel intégré)
Package de système d'exploitation de base : Raspbian Stretch Lite 2018-11-13 Noyau 4.14
8 Configuration du logiciel du serveur web Node.js, serveur audio
Bibliothèque JavaScript pour le mode VFO du récepteur AR-DV1
jQuery, jQuery.mobile, Chart.js, sdr.js, mathbox.js, moment.js et autres.
9 Nombre de 1 clients simultanés (via Wi-Fi ou LAN)
10 ports de communication de contrôle TCP 3000 (fixe)
Transmission audio TCP 3000 (fixe)
11 Compatibilité navigateur confirmé
(à partir de décembre 2018) - iPad - Safari
- Kindle Fire HD - Amazon Silk *
- Tablettes Android - Chrome *
(* : L'application de L'exemple intégré a une taille d'écran limitée, ce n'est donc pas recommandé.)
◎ WebAPI est disponible pour divers navigateurs prenant en charge HTML5 et JavaScript récent pour créer des applications Web pour différentes tailles d'écran.

Liste Apis
N° Nom Description
1 Authentifier Définir les paramètres d'authentification
2 Alimentation Allume ou éteint le récepteur
3 ReceiverStateObtenir l'état du récepteur
4 Heure Règle l'horloge du récepteur
5 fréquences définies la fréquence de réception
6 DemodulateMode Définit le mode de démodulation
7 Bande passante IF Définir ou obtenir la bande passante IF
8 pas de fréquence Définir le pas de fréquence
9 FrequencyStepAdjust Définit la valeur de réglage du pas
10 DigitalDataOutput Activer ou désactiver les informations sur l'en-tête numérique et obtient son statut
11 LevelSquelch réglé obtient la valeur du niveau de squelch
12 Volume Définir ou obtenir une valeur du volume du récepteur
13 VFO Définit ou obtient les paramètres VFO
14 DigitalAdditionalInfo Obtenir des informations d'en-tête numérique
15 Centre du Spectre Définir ou obtenir la fréquence centrale du spectre

-------------------------------------------------- -------------------------------------------------- ---------------------------------------------

AR-DV1 TAI - Interface d'application pour tablette pour iOS et Android

Appareil de communication de petite taille avec API Web compatible WIFI

- Ce produit est un appareil informatique monocarte exploité par API WEB configuré pour fonctionner le récepteur AR-DV1 en mode VFO.

- Sont inclus : RPI 3B+ avec un étui, un adaptateur secteur, une carte SD contenant le spécial système d'exploitation, adaptateur audio USB, câble USB, manuel d'utilisation, documentation de l'API Web. Code source disponible sur Github.

- Contrôlez l'AR-DV1 et écoutez l'audio reçu, via le Web de votre tablette navigateur.

- L'API Web fournie permet aux développeurs d'applications Web de créer facilement une application de contrôle pour l'AR-DV1 même s'ils ne sont pas familiers avec les commandes de contrôle du récepteur.

- Compatible avec le firmware AR-DV1 1903A ou version ultérieure.

- Testé sur iPad Safari, Amazon Silk et Android Chrome.

* Le le système d'exploitation peut également être acheté séparément, préinstallé sur une carte microSD carte.

(Récepteur AR-DV1 non fourni, antenne, tablette et support de tablette.)
(Le type de boîtier d'adaptateur peut changer avec le temps.)

Utilisateurs cibles et compétences requises :

- Utilisateurs occasionnels de l'AR-DV1 souhaitant utiliser facilement le récepteur en mode VFO et écoutez l'audio, depuis l'écran d'une tablette via une connexion wifi directe. Pas de maison réseau ou routeur requis.

- Utilisateurs avancés de l'AR-DV1 qui souhaitent faire fonctionner le récepteur en mode VFO et écouter à l'audio, via un routeur wifi et depuis Internet. Nécessite des connaissances sur la manière pour configurer votre routeur (redirection de port, DHCP statique).

( Dans la figure ci-dessus *1 : DHCP statique / *2 : adresse IP globale, et adresse IP statique ou adresse IP dynamique avec DNS dynamique / *3 : redirection de port )

- Les développeurs d'applications qui souhaitent ajouter de nouvelles fonctions à l'application de base fournie ou créer leur propre application de contrôle. Pour les créateurs Web et les développeurs de serveurs.
Veuillez vous référer au Page d'informations techniques sur l'API Web AR pour plus de détails.

※Les spécifications sont sujettes à changement sans préavis ni obligations.
※ AOR Ltd. ne fournira aucun support technique pour la création d'applications Web.



Caractéristiques

1

Environnement d'exploitation
(matériel fourni)

Ordinateur monocarte

Framboise Pi 3 modèle B+

Adaptateur d'entrée audio

Adaptateur audio USB pour se connecter au port USB de l'ordinateur

Support de démarrage

microSDHC 16 Go (classe 10 UHS-I A1), installée dans le logement pour carte de l'ordinateur

2

Récepteur compatible
(non fourni)

Récepteur vocal numérique AR-DV1 d'AOR, firmware 1903A ou version ultérieure (un seul récepteur peut être contrôlé par système)
(Non compatible avec l'ordinateur de poche AR-DV10 récepteur car certaines commandes sont différentes)

3

Connexions avec le récepteur

Contrôle du récepteur

Prise USB Type-A (côté ordinateur)

Entrée audio

Prise jack 3,5 mmφ (entrée mono via adaptateur audio USB)

4

Connexion réseau

Points d'accès sans fil

802.11b/g/a - 2,4/5 GHz WPA2 (seul mode possible) Service DHCP

Réseau local

Client DHCP 10/100/1000BASE-T (la configuration IP statique via le DHCP du routeur est recommandée)

5

Alimentation de l'ordinateur

adaptateur pour courant alternatif

DC5V 2,5A, AC100-240V(50/60Hz) avec prise microUSB

6

Boîtier PC et autres dimensions

Boîtier 62 mm (L) x 26 mm (H) x 92 mm (P)

Une fois inséré, l'adaptateur audio USB ajoute 33 mm supplémentaires à la longueur du boîtier.

7

Support de démarrage

Carte MicroSDHC 16 Go Classe 10 UHS-I A1

AR-DV1 TAI OS (logiciel intégré)

Package de système d'exploitation de base : Raspbian Stretch Lite 2018-11-13 Kernel 4.14

8

Configuration du logiciel

Serveur web Node.js, serveur audio

Bibliothèque JavaScript pour le mode VFO du récepteur AR-DV1

jQuery, jQuery.mobile, Chart.js, sdr.js, mathbox.js, moment.js et autres.

9

Nombre de clients simultanés

1 (soit via wifi, soit via LAN)

dix

Ports de communication

Contrôle

TCP 3000 (fixe)

Transmission audio

TCP 3000 (fixe)

11

Compatibilité du navigateur confirmée
(à compter de décembre 2018)

-iPad-Safari

- Kindle Fire HD - Amazon Silk*

- Tablette Android - Chrome*

( * : L'exemple d'application intégré a une taille d'écran limitée, il n'est donc pas recommandé.)

◎ WebAPI est disponible pour divers navigateurs prenant en charge HTML5 et JavaScript récent pour créer des applications Web pour différentes tailles d'écran.



Liste des API

Non.

Nom

Description

1

Authentifier

Définir les paramètres d'authentification

2

Pouvoir

Allumer ou éteindre le récepteur

3

État du récepteur

Obtenir l'état du récepteur

4

Temps

Régler l'horloge du récepteur

5

Fréquence

Définir la fréquence de réception

6

Mode Démoduler

Définir le mode de démodulation

7

IFbande passante

Définir ou obtenir la bande passante IF

8

FréquenceÉtape

Définir le pas de fréquence

9

FréquenceStepAdjust

Définir la valeur de réglage du pas

dix

Sortie de données numériques

Activer ou désactiver les informations d'en-tête numérique et obtenir son état

11

NiveauSquelch

Définir ou obtenir la valeur du niveau de squelch

12

Volume

Définir ou obtenir la valeur du volume du récepteur

13

VFO

Définir ou obtenir les paramètres du VFO

14

Informations supplémentaires numériques

Obtenez les informations d'en-tête numérique

15

Centre du Spectre

Définir ou obtenir la fréquence centrale du spectre

16

Durée du spectre

Définir ou obtenir la valeur d'étendue du spectre

17

SpectreDonnées

Obtenez les données du graphique de spectre

18

Smètre

Obtenez les valeurs du S-Meter

19

ReceiverStateNotification

Définir l'intervalle de notification de l'état du récepteur

20

Adaptateur

Utiliser le matériel « AR-DV1 TAI Web Adapter »

21

CTCSS

Définir ou obtenir des informations sur le silencieux de tonalité

22

DCS

Définir ou obtenir des informations sur le squelch DCS

23

DCREncryptionCode

Définir ou obtenir la valeur du code de brouillage numérique DCR/NXDN 15 bits

24

Emplacement TTC

Définir ou obtenir le numéro d'emplacement de la réception du mode T-TC

WebSocketAPI

Non.

Nom

Description

w-1

Son

API pour obtenir le son du récepteur

w-2

État du récepteur

API qui reçoit des notifications périodiques du destinataire

w-3

Informations supplémentaires numériques

API pour recevoir des notifications lorsque le destinataire reçoit des informations sur la garantie numérique
