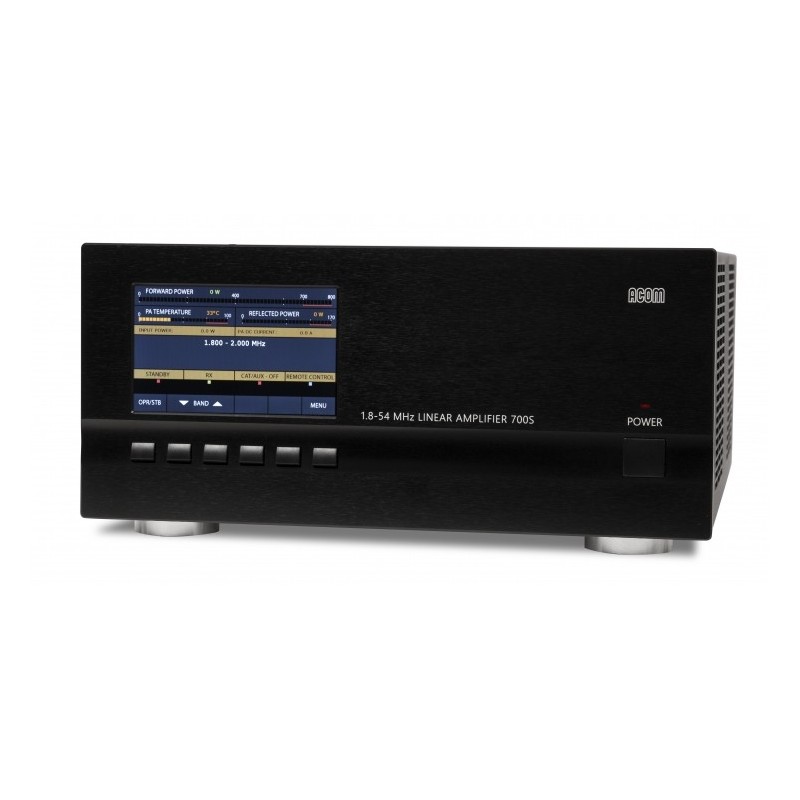

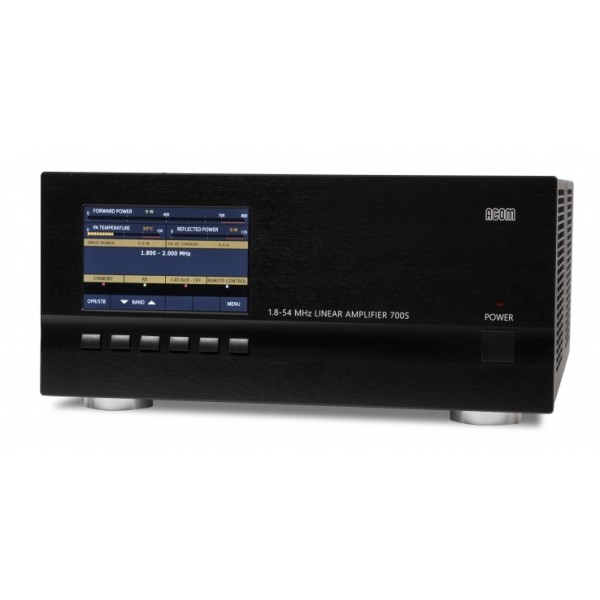

ACOM 700S + amplificateur 6m

Afficher Couleur haute résolution de 5 pouces (5") (108 x 65 mm), 800 x 480 pixels et couleurs 24 bits.
Comme utilisation finale un MOSFET de type MRFE6VP61K25N, conçu pour résister à des écarts élevés (SWR) et destiné à fonctionner dans les domaines aérospatial, industriel, mobilier et diffusion.
La dernière étape PA utilise un transistor LDMOS robuste - MRFE6VP61K25N ou équivalent.
Compatible avec tous les modèles d'émetteur-récepteur disponibles sur le marché - ne nécessite pas de signaux spéciaux : « ground on transmission » (PTT) et 40 suffisent W de puissance d'entraînement RF.
Circuit d'entrée large bande qui fournit une charge parfaite de l'émetteur-récepteur avec un SWR inférieur à 1,2:1 (généralement 1,1:1), sans réaccord sur toute la plage de fréquences de 1,8 à 54 MHz
Le fonctionnement global de l’ACOM Le 700S est extrêmement simplifié : les menus à l'écran sont intuitifs et faciles à suivre et aucune compétence particulière n'est requise de la part de l'opérateur lors de leur changement les bandes de fréquences
Possibilité de contrôle automatique - lorsqu'il est connecté à un émetteur-récepteur avec une interface CAT, l'amplificateur surveille constamment, suit dûment la fréquence de fonctionnement et change de bande en conséquence.
Même s'il n'est pas connecté à l'interface CAT, l'amplificateur surveille la fréquence du signal d'entrée via le Compteur de fréquence intégré et commutation automatique des bandes.
Vérifié à distance depuis l'interface RS232.
Il s'occupe de lui-même pendant le fonctionnement grâce aux circuits de protection qui fonctionnent en continu dans tous les modes.
L'opérateur peut surveiller numériquement plus de 10 paramètres concernant le régime fonctionnement de l'amplificateur.
Entretien facile: données détaillées (55 paramètres) relatives à chacune des 28 dernières interventions Les protections contre les défauts graves sont stockées dans la mémoire non volatile de l'amplificateur.
Bon marché pour les expéditions et les opérations sur le terrain : construction extrêmement compacte et légère, plage étendue de tension secteur (100 V ÷ 240 V), courant de crête et courant limités de puissance consommée de manière purement sinusoïdale, correction automatique du facteur de puissance (PFC) - tous les paramètres significatifs en cas de fonctionnement instable du réseau, générateurs etc caractéristiques obtenues grâce à l'alimentation à découpage intégrée (SMPS).
Compatibilité électromagnétique parfaite (CEM) à la fois avec la haute sensibilité et avec les appareils puissants de la station de radio (récepteurs, ordinateurs, amplificateurs multiples) qui dépassent les exigences standard EMC grâce à l'utilisation de PFC et de filtres radiofréquences supplémentaires intégrés.

a) Puissance de sortie nominale : 700 W +/-0,5 dB, PEP ou porteuse continue.

b) Distorsions d'intermodulation (IMD3) : supérieures à 31 dB en dessous de la sortie PEP nominale.

c) Suppression des émissions harmoniques et parasites : meilleure que 60 dB (65 dB typiquement).

d) Impédances d'entrée et de sortie : valeur nominale : 50 Ohm asymétrique, type UHF (SO239) connecteurs;

• circuit d'entrée : large bande, ROS inférieur à 1,2 : 1 (1,1 : 1 généralement) ; Plage continue de 1,8 à 54 MHz sans réaccord ni commutation ;

• ROS du trajet de dérivation RF - inférieur à 1,1:1, 1,8-54 MHz ;

• SWR admissible à la charge de sortie (l'antenne) : jusqu'à 3:1 avec réduction de puissance proportionnelle et jusqu'à 1,5:1 pour une puissance de sortie maximale ;

e) Gain de puissance RF : 14 dB +/-1 dB ;

f) Tension d'alimentation secteur : 100 V-240 V sans commutation ;

g) Consommation électrique du secteur à pleine puissance de sortie : 1 350 VA ou moins avec un facteur de puissance de 0,95 ou plus ;

h) Consommation électrique du secteur en mode Low Energy (attente) : inférieure à 1 VA ;

i) Conforme aux réglementations de sécurité de l'UE et aux normes de compatibilité électromagnétique, ainsi qu'avec les règles de la Federal Communications Commission (FCC) des États-Unis ;

j) Conditions de travail environnementales :

• plage de température : -10 C à +40 C (14 F à 104 F) ;

• humidité relative de l'air : jusqu'à 95 % à 35 C (95 F) ;

k) Dimensions (saillies non incluses) et poids, en fonctionnement : (L x H x P) 326 x 143 x 365 mm (12,8 x 5,6 x 14,2 pouces) ; 11,8 kg (26 livres).
