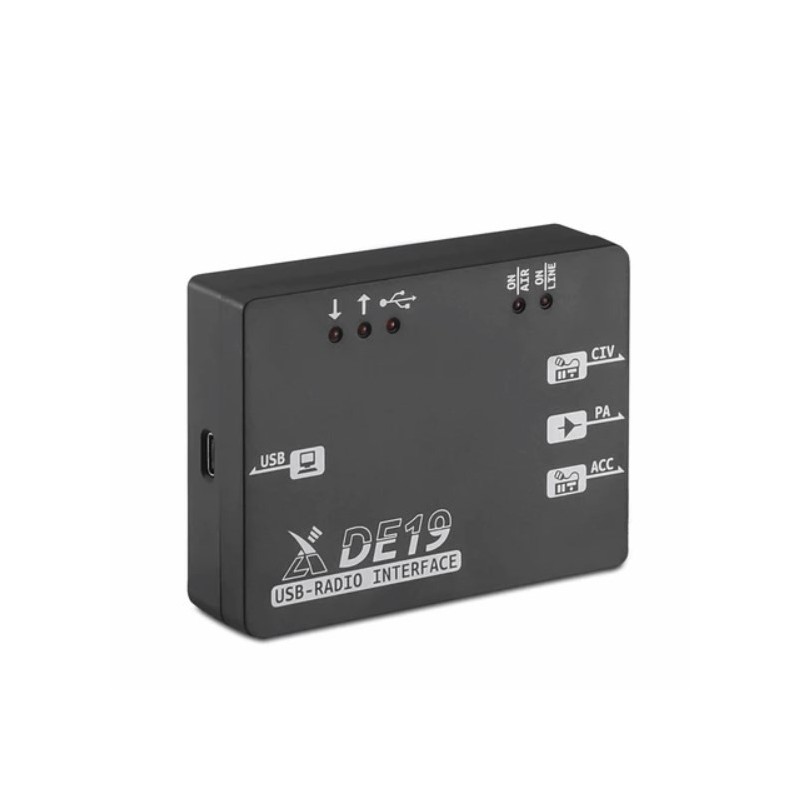

Xiegu DE-19 ist ein externer Erweiterungsadapter. Es integriert eine USB-Schnittstelleneinheit, eine Isolationseinheit, eine Verstärkereinheit und eine Schnittstelleneinheit, die mit Xiegu G90, Xiegu G106 und Xiegu XPA125B funktionieren. Es kann als externer Adapter für ältere Modelle dienen und lässt sich zur Steuerung oder Datenkommunikation einfach an einen PC anschließen.

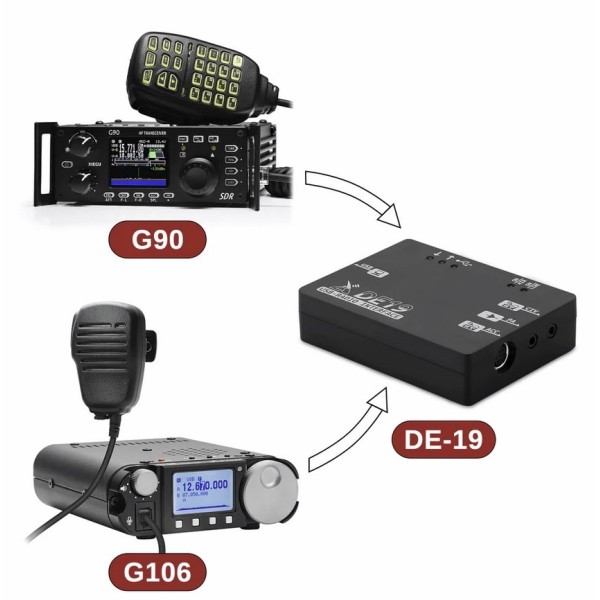

Kompatibel mit:

Xiegu G90 Transceiver

Xiegu G106 QRP-Transceiver

Xiegu X5105 Transceiver

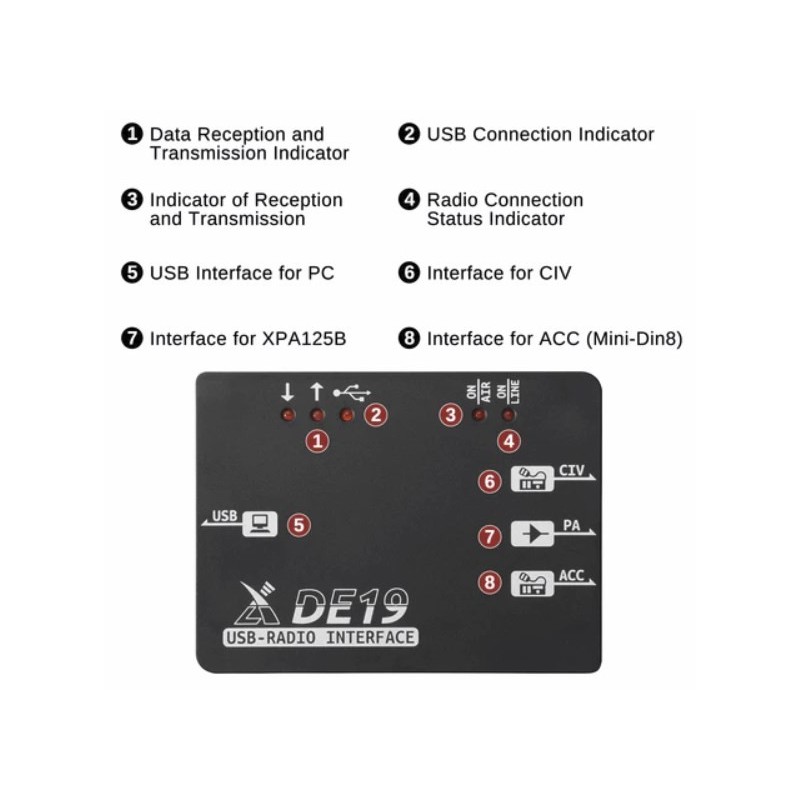

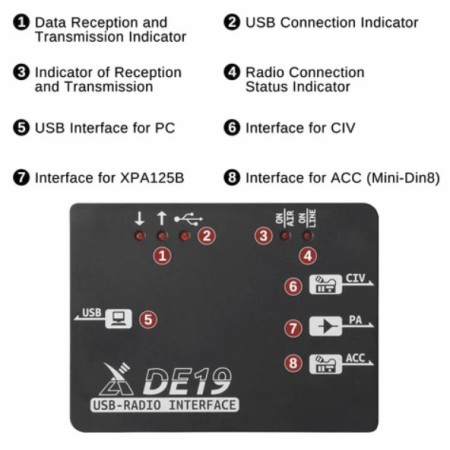

Schnittstelle

1. Anzeige für Datenempfang und -übertragung

2. USB-Verbindungsanzeige

3. Empfangs- und Sendeanzeige

4. Statusanzeige der Funkverbindung

5. USB-Schnittstelle für PC

6. Schnittstelle für CIV

7. Schnittstelle für XPA125B

8. Schnittstelle für ACC (Mini-Din8)

Einrichten der PC-Steuerungssoftware

1. Durch die Verbindung von G106, X5105 und G90 kann die neue Version der JTDX-Software direkt in den Modellen G90 und X5105 installiert werden. Wenn es sich bei der JTDX-Software um eine ältere Version handelt, können Sie das Modell IC-7000 und die Baudrate der seriellen Konsole 19200 auswählen.

2. Die alte Version von JTDX muss für eine erfolgreiche Verbindung auf die 0miniRig-Software reagieren. Die Einstellungen der OminiRig-Software lauten wie folgt: Gerätetyp: IC - 7000 Baudrate: 19200 Port: Wählen Sie die virtualisierte Portnummer auf Ihrem Computer aus RTS: NIEDRIG DTR: NIEDRIG Andere Optionen sind Standard und sollten nicht geändert werden.

3. Der Port und die Baudrate der HRID-Software werden wie oben eingestellt. Es ist auch möglich, eine andere Steuerungssoftware des gleichen Typs einzurichten über.

Verbindungsanleitung

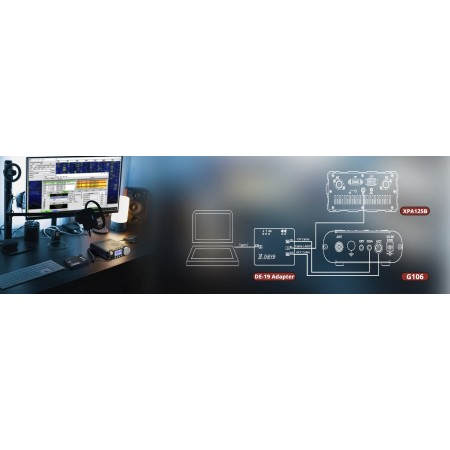

1. Anschlussdiagramm für Xiegu G106 und XPA125B

G106-XPA125B.png?v=1660276824

2. Xiegu G90-Anschlussplan

G90-PC.png?v=1660276823

3. Xiegu X5105 Anschlussplan

X5105-PC.png?v=1660276824


S5a9a1ac20c4348ffb50e3517f7f8f549x.jpg?wS62140d953ea34c8ca0ccaf7f81773646p.jpg?wS65c926c4adaa432d8c43ec3e014fca0c8.jpg?wScf099045bd9b4454ad6b23fc1075f939W.jpg?wS5bacc722f4ea45489d7647ea49278367f.jpg?wSc5d24e1d93234ffa93f033c4032f8aa1G.jpg?w


DE19

Technische Daten

Mpn
DE-19
Kerl
INTERFACCIA CONTROLLO PA
Interfacce per modi digitali
Kompatible Marke
Generico
