Interface XIEGU DE-19 CAT et contrôle linéaire XPA125 pour YAESU FT 817-818

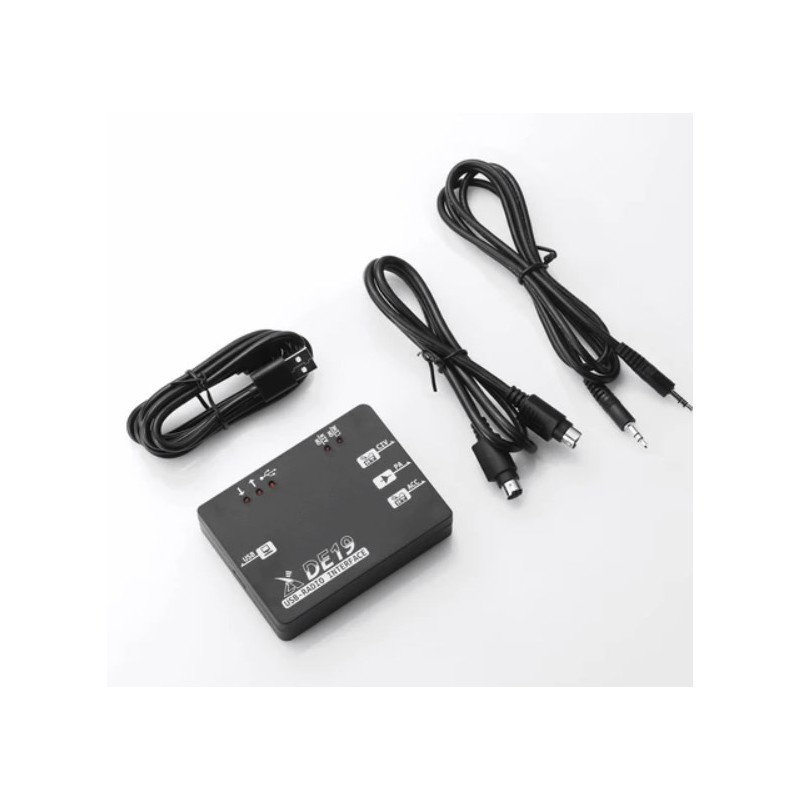

Xiegu DE-19 est un adaptateur d'extension externe. Il intègre une unité d'interface USB, une unité d'isolation, une unité d'amplificateur et une unité d'interface qui fonctionnent avec Xiegu G90, Xiegu G106 et Xiegu XPA125B. Il peut servir d'adaptateur externe pour les anciens modèles et se connecte facilement à un PC pour le contrôle ou la communication de données.

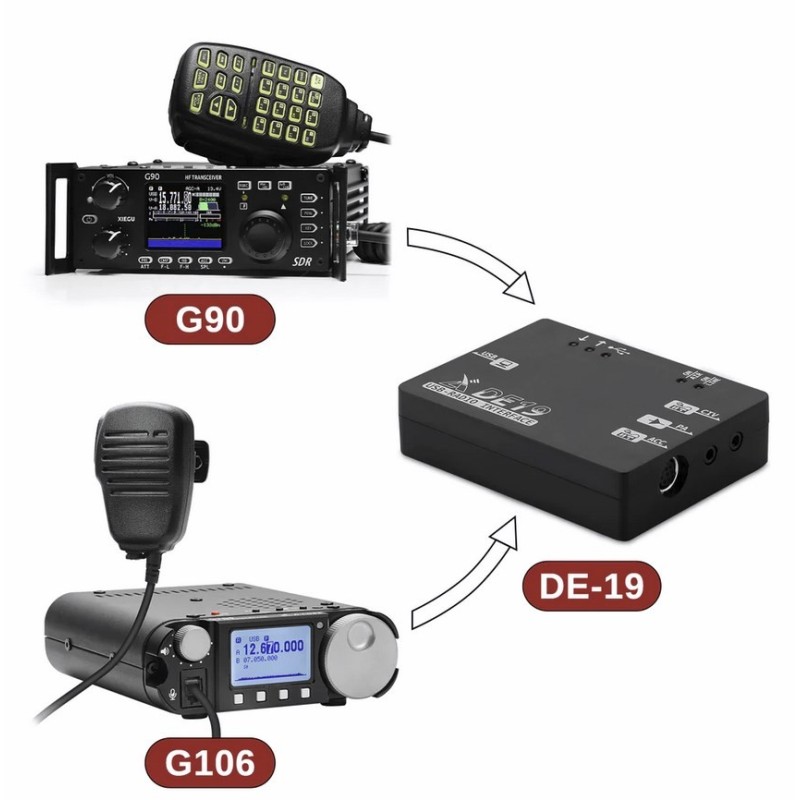

Compatible avec:

Émetteur-récepteur Xiegu G90

Émetteur-récepteur Xiegu G106 QRP

Émetteur-récepteur Xiegu X5105

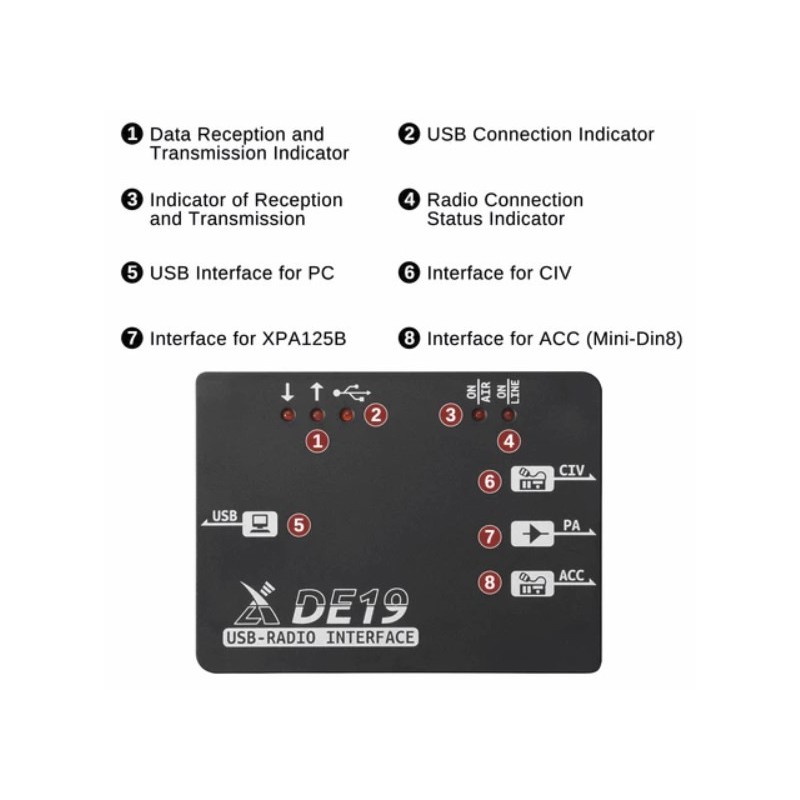

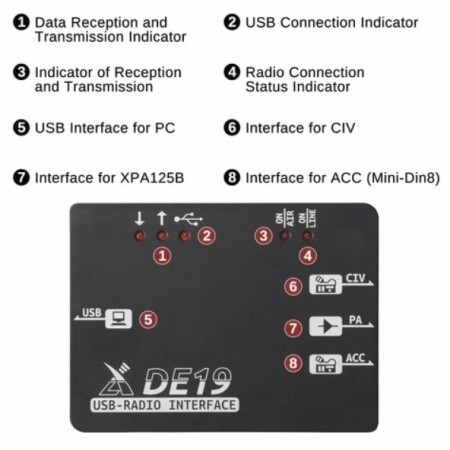

Interface

1. Indicateur de réception et de transmission de données

2. Indicateur de connexion USB

3. Indicateur de réception et de transmission

4. Indicateur d'état de la connexion radio

5. Interface USB pour PC

6. Interface pour CIV

7.Interface pour XPA125B

8. Interface pour ACC (Mini-Din8)

Configuration du logiciel de contrôle PC

1. En connectant G106, X5105 et G90, la nouvelle version du logiciel JTDX peut être installée directement sur les modèles G90 et X5105. Si le logiciel JTDX est une ancienne version, vous pouvez sélectionner le modèle IC-7000 et le débit en bauds de la console série 19 200.

2. L'ancienne version JTDX doit répondre au logiciel 0miniRig pour une connexion réussie. Les paramètres du logiciel OminiRig sont les suivants : Type d'équipement : IC-7000 Débit en bauds : 19 200 Port : Sélectionnez le numéro de port virtualisé sur votre ordinateur RTS : FAIBLE DTR : FAIBLE Les autres options sont par défaut et ne doivent pas être modifiées.

3. Le port et le débit en bauds du logiciel HRID sont définis comme ci-dessus. Il est également possible de mettre en place un autre logiciel de contrôle du même type au-dessus de.

Guide de connexion

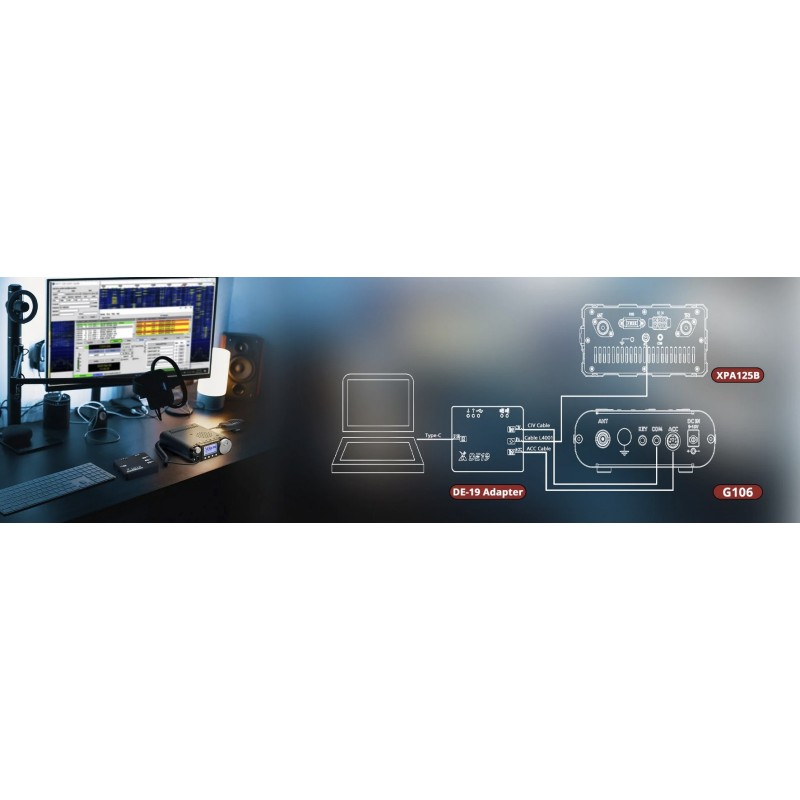

1. Schéma de connexion Xiegu G106 et XPA125B

2. Schéma de connexion Xiegu G90

3. Schéma de connexion Xiegu X5105
