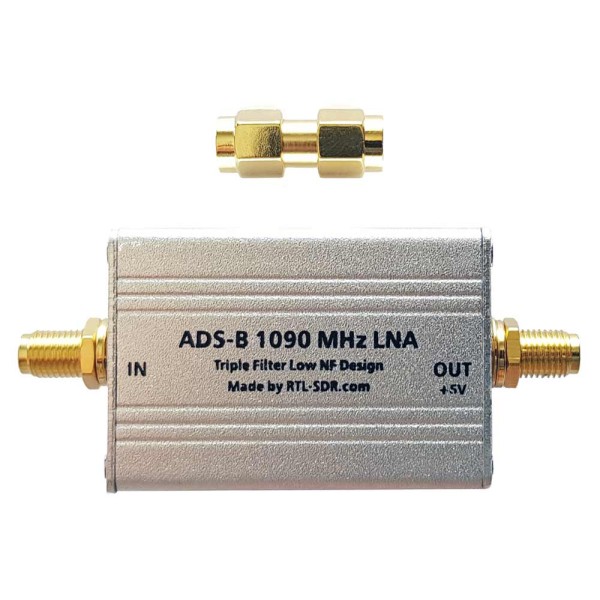

ADS-B 1090 LNA – 27 dB Vorverstärker und Filter für ADS-B 1090 MHz
Ref: ADSLNA1090
Nicht auf LagerADS-B 1090 LNA
27-dB-Vorverstärker und Filter für die 1090-MHz-ADS-B-Frequenz, angetrieben durch Bias-Tee
Dieser LNA kann zur Verbesserung des ADS-B-Empfangs beitragen, indem er die Rauschzahl des Systems reduziert und dabei hilft, Verluste im Koaxialkabel und/oder anderen Komponenten wie Schaltern und Anschlüssen im Signalweg zu überwinden. Um die beste Leistung eines LNA zu erzielen, sollte der LNA direkt nach der Antenne platziert werden, bevor der Koaxialanschluss zum Radio führt.
Der Gewinn dieses LNA beträgt 27 dB bei 1090 MHz, während Out-of-Band-Signale um mindestens 60 – 80 dB reduziert werden. Die Dämpfung des UKW-Bandes und alles unterhalb von 800 MHz beträgt über 100 dB. Im LNA-Signalpfad gibt es zunächst einen Hochpassfilter mit geringer Einfügungsdämpfung, der die Leistung von FM-, TV-, Paging- oder ähnlichen Rundfunksignalen reduziert, die normalerweise extrem stark sind. Zwischen der ersten und zweiten Stufe des LNA befindet sich also ein SAW-Filter, der auf 1090 MHz abgestimmt ist. Ein zweiter SAW-Filter befindet sich am Ausgang des LNA. Das Ergebnis ist, dass starke Out-of-Band-Signale erheblich blockiert werden, der LNA jedoch bei 1090 MHz mit einem NF-Wert von etwa 1 dB wirksam bleibt.
Der LNA ist außerdem durch eine Gasröhre und eine ESD-Diode mit geringer Kapazität vor ESD-Schäden geschützt. Denken Sie jedoch immer daran, dass die Antenne ordnungsgemäß geerdet sein muss, um ESD-Schäden zu vermeiden.
Bitte beachten Sie, dass dieser LNA für den Betrieb eine T-Vorspannung erfordert. Vorspannung entsteht, wenn Gleichstrom durch das Koaxialkabel fließt. RTL-SDR V3 verfügt über eine integrierte Abschlagsvorspannung und kann in der Software aktiviert werden. Informationen zur Aktivierung finden Sie im V3-Benutzerhandbuch. Wenn Sie keinen Dongle mit integriertem Bias-T-Stück haben, können Sie alternativ ein externes Bias-T-Stück verwenden, das Sie recht günstig bei eBay finden. Wenn Sie gut im Löten von SMT-Komponenten sind, gibt es schließlich Pads und einen Steckplatz für einen 0-Ohm-Widerstand auf der Platine, um einen LDO zu installieren und den LNA direkt mit Strom zu versorgen.
Denken Sie auch daran, dass es sich um einen LNA mit hoher Verstärkung handelt. Es sollte auf der Antennenseite verwendet werden, wobei ein Verlust von 3+ dB auf dem Koaxialkabel zu erwarten ist. Auf Wunsch kann es jedoch weiterhin auf der Empfängerseite verwendet werden. Bei Verwendung auf der Empfängerseite oder mit verlustarmen Koaxialkabeln müssen Sie die HF-Verstärkung am RTL-SDR-Dongle anpassen. Standardmäßig stellt die meiste Software die HF-Verstärkung auf Maximum ein. Wir empfehlen, die RTL-SDR-HF-Verstärkung auf etwa 32 dB zu bringen, wenn Sie es direkt an den Dongle anschließen, da sonst die hohe Eingangsleistung den Dongle überlasten und die Leistung beeinträchtigen kann.
Technische Daten
- Mpn
- X001O200DL
- Kerl
- Filtri & Schede aggiuntive
- Kompatible Marke
- Generico
- Unterkategorien
- Filtri & Schede aggiuntive
