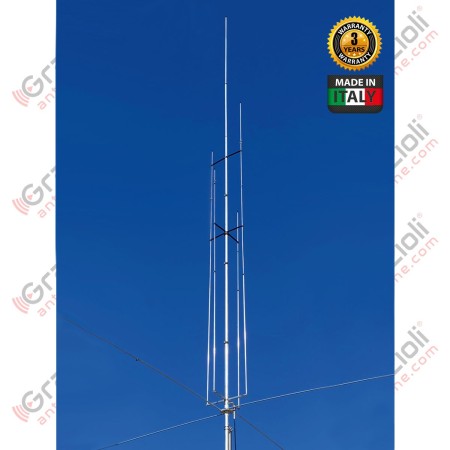

1/4 λ Ground Plane-Mehrband-Vertikalantenne mit Basisspeisung für die folgenden HAM-Bänder: 20, 17, 15, 12, 10 und 6 m.
Extrem robuste Konstruktion aus AW6063-T66-Aluminiumlegierung und CNC-gefrästen Teilen.
Lieferung mit hochwertigen Edelstahlschrauben 304 und 316 für langen rostfreien Betrieb.
Hohe anwendbare Eingangsleistung, bis zu 3 kW kontinuierlich im Allmodus.
Ausführliche Montageanleitung und Seriennummer zur Identifizierung der Produktionscharge und der Konstruktionsdaten.
Für unsere Rohre haben wir das beste verfügbare Material für den Antennenbau verwendet. Dies ist die Legierung aus Aluminium, Magnesium und Silizium namens AW6063-T66, die auf den Zustand T-66 angelassen wurde. Es verleiht der Nadel eine außergewöhnliche Widerstandsfähigkeit, die durch Extrusion und anschließendes Kaltziehen erreicht wird.
Der zentrale Stift ist äußerst robust konstruiert und verwendet an der Basis Rohre mit 42 x 2 mm Durchmesser und an der Spitze Rohre mit 19 x 1,25 mm Durchmesser, während die seitlichen Stummel und Radialstifte der Grundebene aus Teleskoprohren mit 13 und 10 mm Durchmesser bestehen.

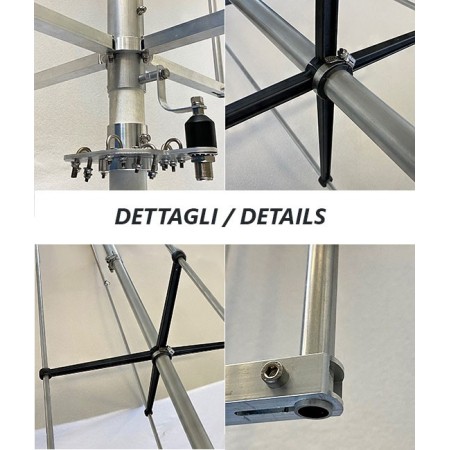

Die Grundebene besteht aus vier horizontalen Radialen von etwa 2,7 m Länge, und die vertikalen Stummel werden durch drei Spinnen an ihrem Platz gehalten. Die erste ist mit der Basis des Stifts verbunden und besteht aus rechteckigen Aluminiumrohren, die mit CNC-Maschinen bearbeitet wurden, und die anderen beiden bestehen aus thermoplastischem Material, eine mit 4 Armen im mittleren Teil und eine mit 2 Armen im oberen Teil.

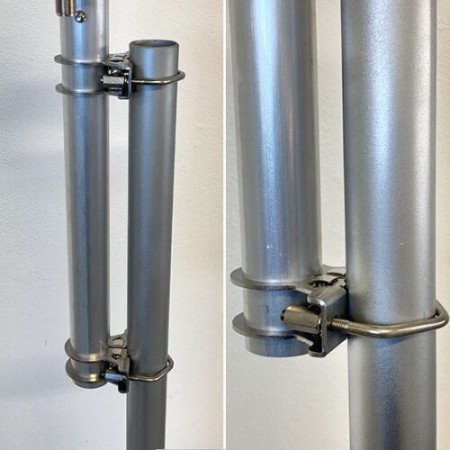

Alle Schrauben sind aus Edelstahl, die Rohre sind mit stabilen Qualitätsklammern aus Edelstahl AISl-316 befestigt, die Halterungen, die Schrauben sowie die U- und V-Bolzen sind aus Edelstahl AISl-304.
| Elektrische Daten | Mechanische Daten | |||||
|---|---|---|---|---|---|---|
| Typ | Groundplane 1/4 λ mit parallelen Stichleitungen | Materialien | Kaltgezogenes Rohr aus Aluminiumlegierung AW6063-T66, Fiberglas, Messing, PTFE. Alle Schrauben aus Edelstahl AISI-304 und 316 |
|||
| Frequenzbereich | HF 20, 17, 15, 12, 10 + UKW 6m | Oberfläche im Wind | 0,4 m² | |||
| Impedanz | 50 Ω unsymmetrisch | Windwiderstand (ohne Eis) | 130 km/h (gegen den Wind) | |||
| Strahlung | Omnidirektional | Gesamthöhe | 6,75 m | |||
| Polarisation | Linear – Vertikal | Stiftlänge | 6,2 m | |||
| Ich verdiene | 0 dBd – 2,15 dBi | Radiale Länge | 2,7 m | |||
| Bandbreite mit SWR 2 | ≥ 20, 17, 15, 12 Vollband 10&6m > 1,5:1 | Montagestange | ø 40-54 mm | |||
| SWR in Resonanz | ≤1,5:1 (typisch) | Nettogewicht | 7,8 kg | |||
| Maximal anwendbare Leistung | 3000 Watt Dauerleistung in allen Leistungsmodi | Verpackungsabmessungen | 14x14x145 cm | |||
| Diät | Direkt – mit Erde verbunden im Gleichstrom | Gewicht im Paket | 9,2 kg | |||
| Anschluss | UHF-Buchse – PTFE-Isolator, vergoldeter Mittelstift | |||||
Die Grundidee bestand darin, eine effiziente Antenne zu schaffen, ohne den Einsatz von Sperren, die ihre Effizienz verringern, und ohne den Einsatz von Impedanztransformatoren, die die nutzbare Leistung begrenzen.
Ausgehend von diesen Annahmen haben wir MV6 entwickelt, das uns durch die Verwendung von Resonanzelementen parallel zur zentralen Nadel (Stichleitungen) ermöglichte, eine Antenne zu bauen, die auf allen abgedeckten Bändern effizient ist.
Der Stift besteht aus einem zentralen Strahler für das untere 20-m-Band, flankiert von 4 seitlichen Stummeln, die auf den höheren Bändern 17, 15, 12, 10 + VHF 6 m mitschwingen. Die Seitenstichleitungen haben eine Länge von 1/4 einer vollen Wellenlänge und keine Fallen, die ihre Effizienz verringern würden. Die Antenne wird direkt mit Strom versorgt, ohne dass Adapter oder Impedanztransformatoren verwendet werden, die zu Verlusten führen und die verfügbare Leistung begrenzen würden. Es ist mit einer hochohmigen Induktivität ausgestattet, die einen Gleichstromkurzschluss erzeugt und alle durch atmosphärische Ereignisse und/oder elektrostatische Entladungen verursachten Störungen zur Erde ableitet.
Die Kalibrierung erfolgt durch Einstellen der Teleskopteile der Stummel und des zentralen Stifts. Jede Frequenz ist unabhängig und interagiert nicht mit den anderen Bändern, mit Ausnahme des 17-m-Bands, das auch die Resonanz des 6-m-Bands bestimmt: Wir empfehlen die Verwendung eines grafischen Antennenanalysators wie Rig-Expert oder Nano VNA, der die Kalibrierung erheblich vereinfacht.
NOTIZ:
Bei Einsatz in sehr windigen Gebieten empfiehlt sich eine Abspannung mit NICHT leitenden Kabeln unter Verwendung der mitgelieferten Abspannung.
Es wird empfohlen, eine Drossel direkt unter dem Anschluss zu installieren, um mögliche HF-Rückführungen auf dem Koaxialkabel zu vermeiden.

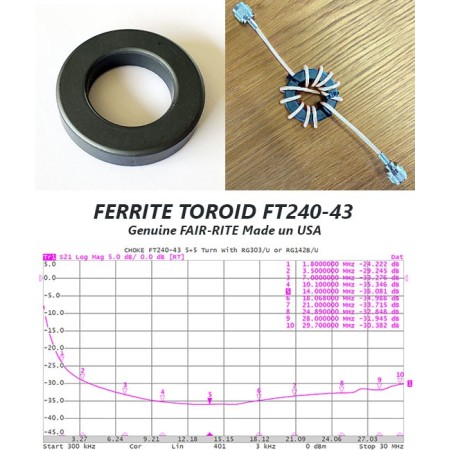

Jetzt wird der MV6 mit einem originalen FAIR-RITE Made in USA FT240-43 Ferrit-Toroid für die „Home Made“-Herstellung Ihrer eigenen Hochleistungsdrossel geliefert. Mit dieser Funktion können Sie Gleichtaktströme im HF-Band (1,8–30 MHz) erheblich dämpfen, die die Leistung Ihrer Antenne beeinträchtigen könnten.
Nicht geliefertes Material auf Kosten des Kunden zur Realisierung:
- Nr. 2 PL259-Anschlüsse, geeignet für den Kabeltyp, den Sie verwenden möchten.
- (1 PL259 + 1 SO239 bei Verwendung einer schützenden Kunststoffbox).
- Etwa 1,2 m hochwertiges Koaxialkabel, Typ RG58 für Dauerleistung bis zu 300 Watt AWG bei 30 MHz oder RG142BU aus Teflon für Dauerleistung bis zu 1500 Watt AWG bei 30 MHz.
Von der Verwendung von Kabeln mit expandiertem FOAM-Dielektrikum (schwammartiges weißes Dielektrikum) raten wir dringend ab, da diese nicht um den Toroid gewickelt werden können, ohne dessen elektrische Eigenschaften zu beeinträchtigen.

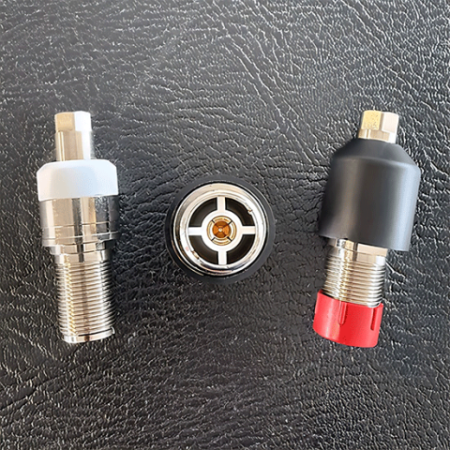

Der Stecker ist kein kommerzieller Typ SO-239, wie er von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns entwickelt und hergestellt, hat eine reale Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Wir haben einen zuverlässigen Anschluss entwickelt, der eine kontinuierliche CW-Leistung von 5 kW bei 30 MHz und mehr als 3 kW bei 50 MHz verarbeiten kann.
Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift zur Vermeidung von Oxidation mit 24 Karat Gold beschichtet und mit einem 4-Finnen-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.
Der Isolierteil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und niedriger Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften und ist durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.
Technische Daten
Besondere Bestellnummern
