Broadcast AM Block Hochpassfilter

Dieser Filter wurde entwickelt, um AM-Sender (BCAM) im Rundfunkband zu eliminieren, indem alle Signale unter 1,7 MHz gedämpft (blockiert) werden. Tatsächlich ist der Filter aufgrund des Roll-Offs ab ca. 2,5 - 2,6 MHz und darüber einsetzbar.
Das AM-Rundfunkband liegt bei etwa 525 kHz bis 1.705 MHz. Diese Signale sind im Allgemeinen lokal und wenn Sie in der Nähe eines Senders wohnen, können sie manchmal extrem stark sein. Zu starke AM-Rundfunksignale können das SDR oder das Radio überlasten und selbst in anderen HF-Bändern zu schlechtem Empfang führen. Der Filter trägt auch dazu bei, andere starke VLF/LF/MW-Interferenzen zu dämpfen. Beachten Sie, dass es sich bei diesem Filter um einen Hochpass und nicht um eine Bandsperre handelt, sodass er auch VLF-Signale blockiert. Nachfolgend finden Sie die Spezifikationen:

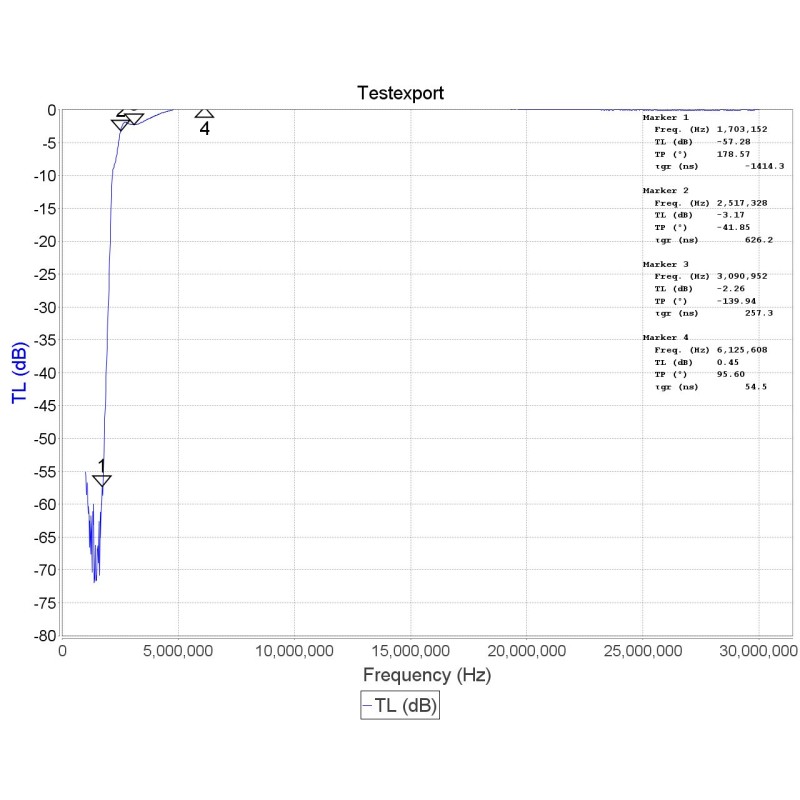

Filtertyp: LC-Hochpassfilter
3 dB Cutoff: 2,5 - 2,6 MHz
Dämpfung: ~60 dB
IL-Bandbreite: Typischerweise deutlich unter 2 dB
Leistungsstufen: Nur Empfangsleistung, kann keinen Gleichstrom durchlassen.

Wir haben unten auch ein Video hochgeladen, das den Empfang bei Verwendung eines RT3-VDR3-Dongles im Direkt-Sampling-Modus zusammen mit dem BCAM HPF demonstriert. Im Video vergleichen wir zunächst den Empfang mit einem Upconverter (dem Spyverter). Es nützt nichts, dass der Upconverter auch ohne eingesetzten Filter Signale empfangen kann. Durch die Verwendung des Filters erhält der Aufwärtskonverter immer noch einen etwas besseren Empfang, aber der Effekt ist im Video nicht sichtbar. Dann scrollen wir einfach durch das Spektrum und hören uns einige Signale an.

Dieser Filter wurde entwickelt, um AM-Sender (BCAM) im Rundfunkband zu eliminieren, indem er alle Signale unter 1,7 MHz dämpft (blockiert). Tatsächlich ist der Filter aufgrund des Roll-Offs ab etwa 2,5 – 2,6 MHz und darüber einsetzbar.

Das Rundfunk-AM-Band liegt bei etwa 525 kHz bis 1,705 MHz. Diese Signale sind normalerweise lokal und wenn Sie in der Nähe eines Senders wohnen, können sie manchmal extrem stark sein. Zu starke AM-Rundfunksignale können Ihr SDR oder Radio überlasten und auch in anderen HF-Bändern zu schlechtem Empfang führen. Der Filter trägt auch dazu bei, andere starke VLF/LF/MW-Interferenzen zu dämpfen. Beachten Sie, dass es sich bei diesem Filter um einen Hochpass und nicht um eine Bandsperre handelt, sodass er auch VLF-Signale blockiert. Die technischen Daten sind unten aufgeführt:

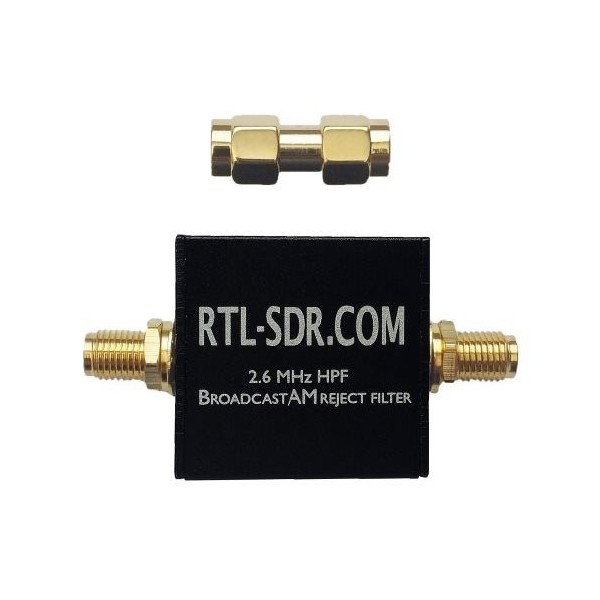

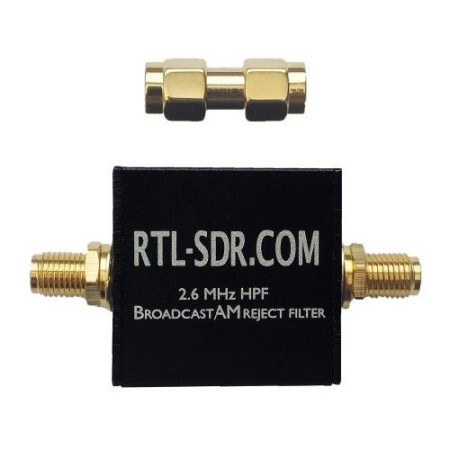

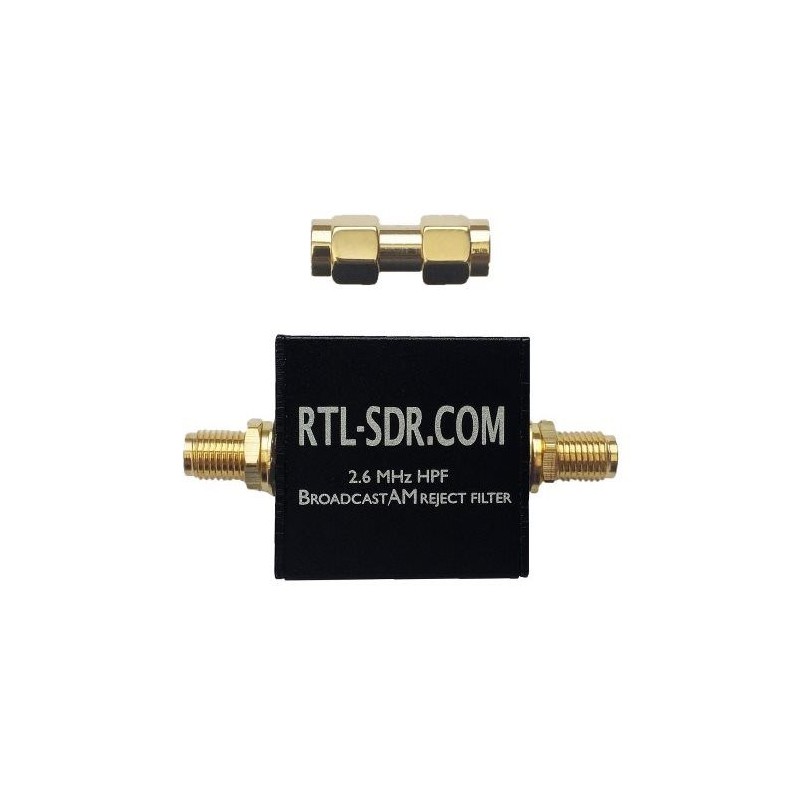

(siehe Foto oben)

Wir haben unten auch ein Video hochgeladen, das eine Empfangsdemonstration zeigt, wenn ein RTL-SDR.com V3-Dongle im Direkt-Sampling-Modus zusammen mit dem BCAM HPF verwendet wird. Im Video sehen wir zunächst den Empfang gegenüber einem Aufwärtskonverter (dem Spyverter). Es ist nichts wert, dass der Aufwärtskonverter auch ohne Filter gute Signale empfangen kann. Durch die Verwendung des Filters erhält der Aufwärtskonverter immer noch einen etwas besseren Empfang, aber der Effekt ist im Video nicht zu sehen. Dann scrollen wir einfach durch das Spektrum und hören uns ein paar Signale an.

Filtertyp: LC-Hochpassfilter
3 dB Cutoff: 2,5 – 2,6 MHz
Dämpfung: ~60 dB
Durchlassband IL: Typischerweise deutlich unter 2 dB
Leistungsstufen: Nur Empfangsleistung, kein Gleichstrom
