Ref: JG-BPF2M
Keine Bewertung im Moment
Idealer Filter für Wettbewerbsstationen an der Grenze zu LTE, kommerziellem FM und zivilen Sendern, auch perfekt für den EME- oder DX- Einsatz.
Ein Bandpass-Helix-Filter (Helix-/Helix-Filter) für das 2-Meter-Band (144 MHz), der vollständig für die anspruchsvollsten Funkamateure entwickelt wurde, aber sehr nützlich für diejenigen ist, die mehr für ihre Station verlangen.
Bei Leistungen unter 200 W kann der Anschluss ohne Verwendung von Koaxialrelais erfolgen.
https://www.hamradioshop.it/8748-thickbox_default/jg-bpf2m-filtro-passa-banda-3-cellehelical-helix-filter-144mhz.jpg 1) Der Filter kann zwischen UKW-Radio -> FILTER -> UKW-Verstärker -> Antenne installiert werden
2) Der Filter kann zwischen Antenne -> FILTER -> UKW-Radio installiert werden
3) Der Filter kann zwischen Antenne -> FILTER -> Transverter -> HF-Radio eingebaut werden
4) Der Filter kann zwischen Antenne -> FILTER -> PRE -> Radio/Transverter installiert werden
Beispiel :
Beim Transverter 144 -> HF kann es am Ein-/Ausgang des Transverters (meist 30/60W out) installiert werden, um eventuelle Intermodulationsprodukte zu eliminieren.
Beispiel: Ich habe einen Transverter mit ZF-Ausgang bei 28 MHz.
Die OL des Transverters beträgt 116 MHz. Am Eingang zum vorderen Ende des Transverters finden wir 116+28 = 144 MHz und 116-28 = 88 MHz.
Preselektoren schaffen es oft nicht, das FM-Band vollständig zu eliminieren.
Der Helix-Filter ist das Ergebnis monatelanger Studien und technischer Tests und bietet schließlich Einfügungsverluste von etwa 0,3 dB bei 144 MHz.
Anwendungsgebiet:
VHF 144 MHz Bandpassfilter (2 Meter), komplett aus massivem Aluminium mit 6060er Antikorodallegierung.
Erlaubt Perfekter Empfang des 2-Meter-Bandes von 144 bis 146 MHz mit einem Geringe Einfügungsdämpfung (typischerweise 0,35 dB)
Dank einer Dämpfung von über 90 dB wird die UKW-Übertragung von 88 bis 108 MHz vollständig eliminiert
Perfekt für:
- Beseitigen Sie Intermodulationsprobleme bei Funksystemen, die im 2-Meter-Band arbeiten
- EME-, TROPO-, CONTEST- und SAT-Sender
- Amateurfunkverbindungen
- Möglichkeit der Filterkalibrierung auch im ZIVILSEKTOR von 130 bis 170 MHz

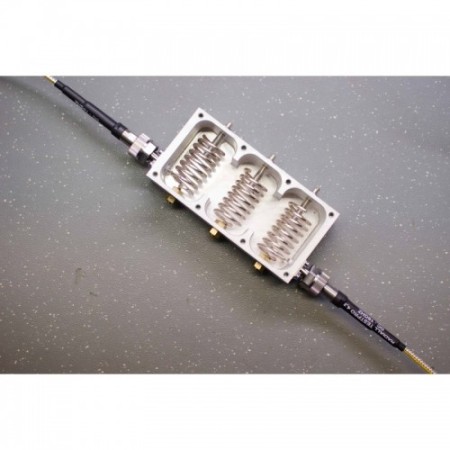

Einzigartigkeit:
Propeller aus 3 mm versilbertem Kupfer
Mit einer 3-Achsen-Fräsmaschine aus massivem Aluminium gefertigter Filter
Leicht und kompakt, um überall installiert zu werden
Anschlüsse:
N weibliches Amphenol®
N weibliches Amphenol®
Materialien:
3 mm dicke versilberte Kupferfedern
6060 antikorodaler Aluminiumfilter
Schrauben aus Edelstahl
Technische Eigenschaften :

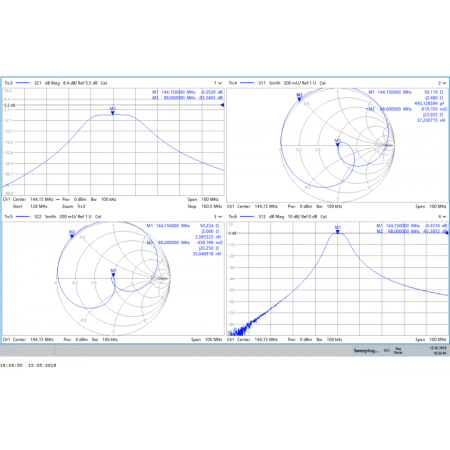

Grafik :
Messung der Streuparameter (Verstärkung und Rückflussdämpfung) S11, S21, S12 und S22 mit Rohde&Schwarz Mod. ZNL3 kalibriert
Technische Daten
