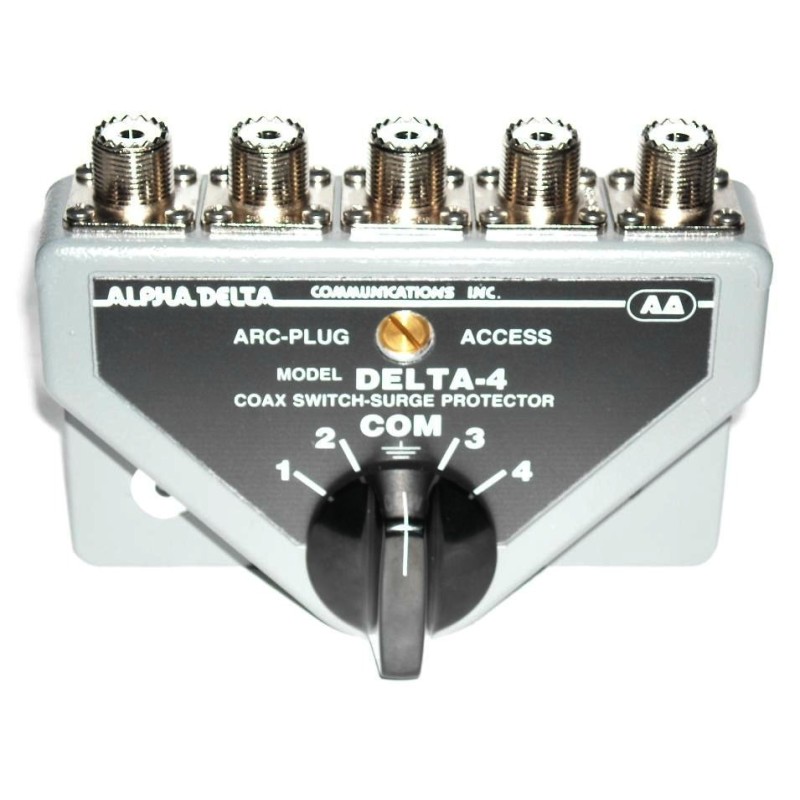

Alpha Delta DELTA-4B 4-Wege-Koaxial-Schalteranschluss. SO239 (1500 Watt CW)

Das VSWR beträgt bis 150 MHz weniger als 1,2:1 und bei 500 MHz weniger als 1,5:1 für die DELTA-Serie mit UHF-Anschlüssen.

Modelle mit N-Typ-Anschlüssen haben ein VSWR von weniger als 1,2:1 bis 500 MHz und weniger als 1,5:1 bei 1,2 GHz.

SO-239 (UHF)-Schalter sind für 1500 Watt CW/FM bis 30 MHz und 1000 Watt von 30 bis 450 MHz ausgelegt, wobei ein VSWR von weniger als 2:1 vorausgesetzt wird. Höhere VSWR-Werte bei voller Leistung können zu Störungen der ARC-PLUG-Kartusche führen. 60 dB Isolation bis 450 MHz, typischerweise 70 dB unter 30 MHz.

Switches mit Typ-N-Anschlüssen sind für eine Leistung von bis zu 1500 Watt CW/FM bis 150 MHz, 1000 Watt von 150 bis 500 MHz und 800 Watt von 500 bis 1,2 GHz ausgelegt. HINWEIS: 1,2 GHz, nicht 1,3 GHz. 60 dB höher bis 500 MHz und 50 dB von 500 MHz bis 1,2 GHz. Unter der Annahme eines VSWR von nicht mehr als 2:1.

Alle Modelle sind so verlustarm, dass die Verbindungskabel meist mehr Verluste aufweisen als die Schalter selbst.
