    OM Power OM6BPF – Bandpassfilter
    OM Power OM6BPF – Bandpassfilter
    OM Power OM6BPF – Bandpassfilter

OM Power OM6BPF – Bandpassfilter

Ref: OM6BPF

Nicht auf Lager
948,00 €
Steuern inklusive
rating Keine Bewertung im Moment

Menge

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


OM6BPF

FRAGEN SIE NACH DEN VERSANDZEITEN

ALLGEMEINE BESCHREIBUNG :

Der Bandpassfilter OM6BPF wurde für alle Kurzwellen-Amateurbänder von 1,8 bis 29 MHz (außer WARC) für eine Leistung von 200 W entwickelt.

SPEZIFIKATIONEN:

- Frequenzabdeckung: Amateurbänder 1,8–29,7 MHz ohne WARC;

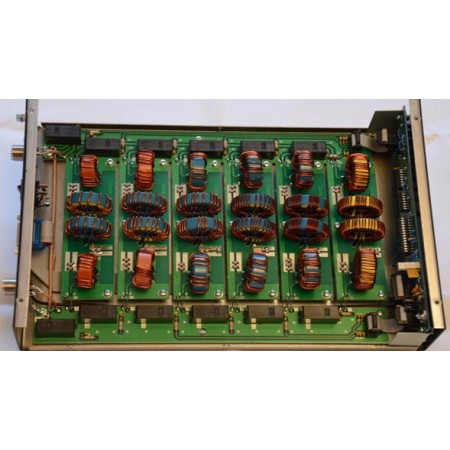

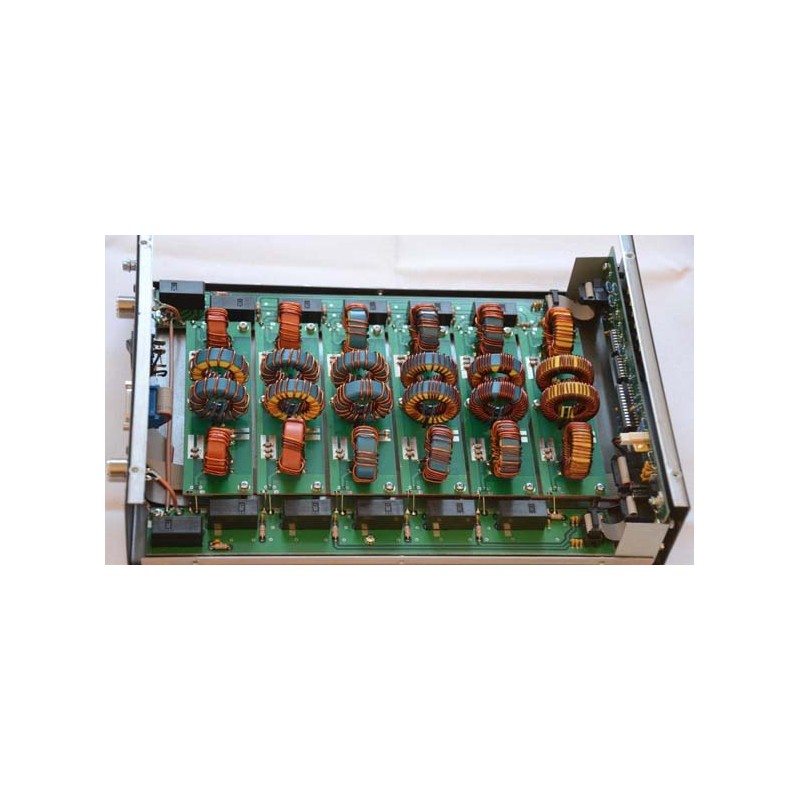

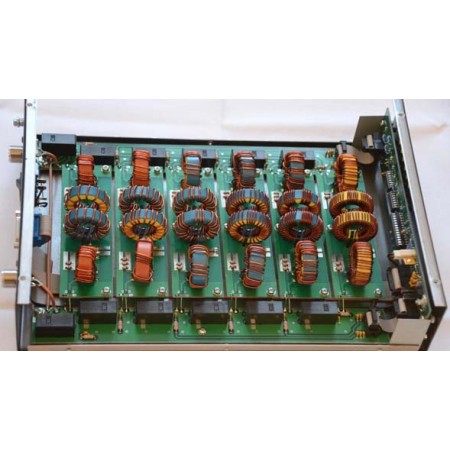

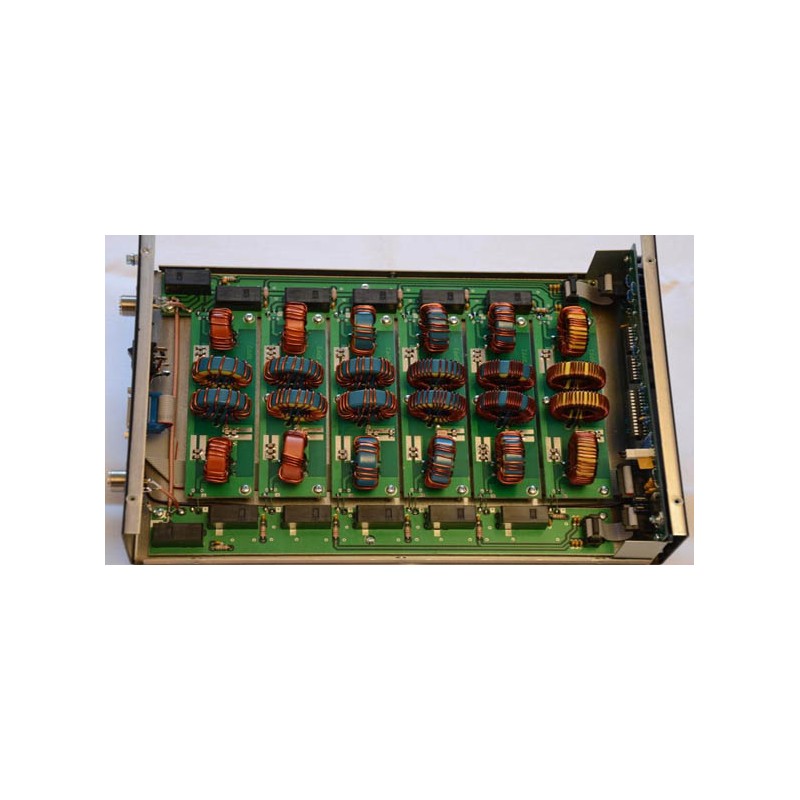

- Ausführung: 3 Resonatorfilter;

- Leistung: 200 W in SSB, CW, RTTY, AM und FM;

- Eingangsimpedanz: 50 Ohm;

- SWR: Weniger als 1,2:1 im gesamten Band;

- Ausgangsimpedanz: 50 Ohm unsymmetrisch;

- Einfügedämpfung: sehr gering dank sehr hohem Q, handkalibriert für maximale Leistung;

- Steuerungsmethoden: automatisch mit automatischen Leistungsverstärkern von Yaesu, Icom, Elecraft, OM, Banddecoder für Geräte wie microHAM;

- Stromversorgung: extern von +12V bis 15V;

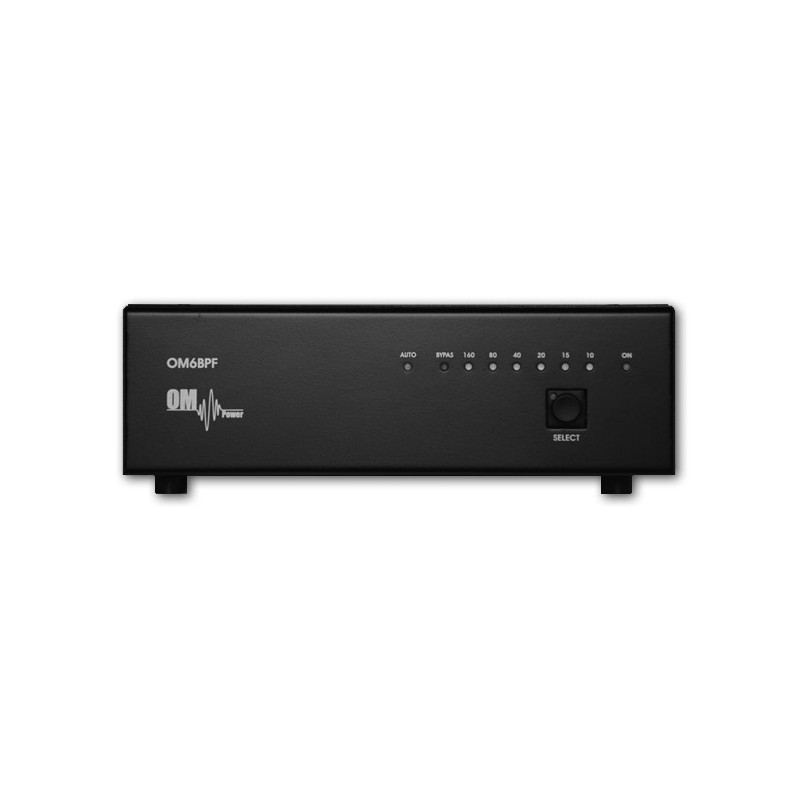

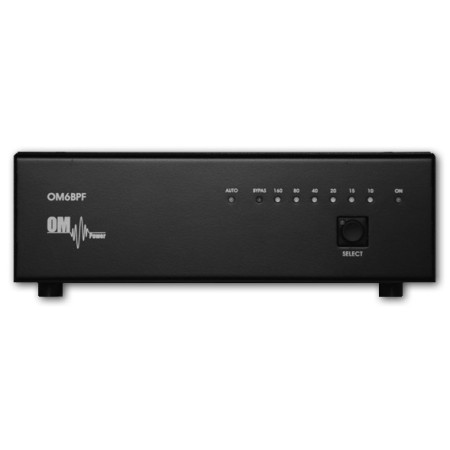

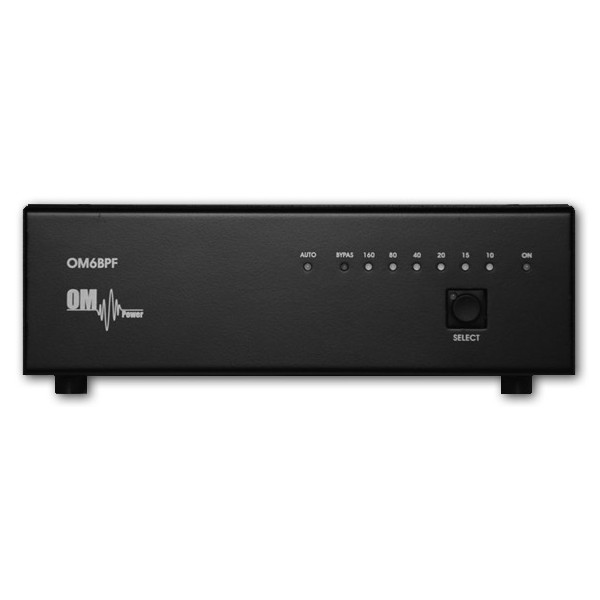

- LED-ANZEIGEN:

- Automatischer Modus

- Bandangaben

- Bypass-Modus

- Abmessungen: 210 x 75 x 320 mm (Breite x Höhe x Tiefe);

- Gewicht: 2,3 kg

Typische In-Band-Ausschussmessungen

MHz max. Verlust (dB) max. SWR Minimaler Crossband-Verlust (dB)
1.8 0,25 1.1 3,5 MHz 7 MHz 14 MHz 21 MHz 28 MHz
2,0 0,25 1.1 47 70 60 53 70
3.5 0,25 1.1 1,85 MHz 7 MHz 14 MHz 21 MHz 28 MHz
3.8 0,25 1.1 42 46 60 55 50
7,0 0,3 1.15 1,85 MHz 3,5 MHz 14 MHz 21 MHz 28 MHz
7.3 0,3 1.15 66 46 70 55 47
14.0 0,3 1.15 1,85 MHz 3,5 MHz 7 MHz 21 MHz 28 MHz
14.4 0,3 1.15 80 62 41 38 60
21.00 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14 MHz 28 MHz
21.5 0,4 1.2 75 75 65 35 58
28.0 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14 MHz 21 MHz
29.7 0,4 1.2 80 90 70 47 27

Typische Filterreaktion

160m-Band

80m-Band

40m-Band

20m-Band

15m-Band

10m-Band


Allgemeine Beschreibung des Bandpassfilters OM6BPF

Der Bandpassfilter OM6BPF ist für alle Kurzwellen-Amateurbänder von 1,8 bis 29 MHz (exklusive WARC-Bänder) für 200 W Leistung ausgelegt.

Spezifikation von OM6BPF:

Frequenzabdeckung: Amateurbänder 1,8 – 29,7 MHz (nicht WARC)
Design: 3 Resonatorfilter
Nennleistung: 200 W in SSB, CW, RTTY, AM und FM
Eingangsimpedanz: 50 Ohm
SWR: Weniger als 1,2 : 1 über das Band
Ausgangsimpedanz: 50 Ohm unsymmetrisch
Einfügedämpfung: Sehr geringer Einfügungsverlust durch High-Q-Kondensatoren, handabgestimmt für maximale Leistung
Kontrollmethoden: Automatisch mit automatischen Verstärkern von Yaesu, Icom, Elecraft, OM Power, Banddecoder für beispielsweise microHAM-Geräte
Stromversorgung: Extern zwischen +12 V und 15 V
LED-Anzeigen: Automatischer Modus
Bandangaben
Bypass-Modus
Parameter: 210 x 75 x 320 mm (Breite x Höhe x Tiefe)
Gewicht: 2,3 kg

Gemessene typische Band-zu-Band-Unterdrückung

MHz max. Verlust (dB) max. SWR Minimaler Crossband-Verlust (dB)
1.8 0,25 1.1 3,5 MHz 7 MHz 14 MHz 21 MHz 28 MHz
2,0 0,25 1.1 47 70 60 53 70
3.5 0,25 1.1 1,85 MHz 7 MHz 14 MHz 21 MHz 28 MHz
3.8 0,25 1.1 42 46 60 55 50
7,0 0,3 1.15 1,85 MHz 3,5 MHz 14 MHz 21 MHz 28 MHz
7.3 0,3 1.15 66 46 70 55 47
14.0 0,3 1.15 1,85 MHz 3,5 MHz 7 MHz 21 MHz 28 MHz
14.4 0,3 1.15 80 62 41 38 60
21.00 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14 MHz 28 MHz
21.5 0,4 1.2 75 75 65 35 58
28.0 0,4 1.2 1,85 MHz 3,5 MHz 7 MHz 14 MHz 21 MHz
29.7 0,4 1.2 80 90 70 47 27

OM6BPF

Technische Daten

Mpn
OM6BPF
Kerl
OM Power
Kompatible Marke
Generico
