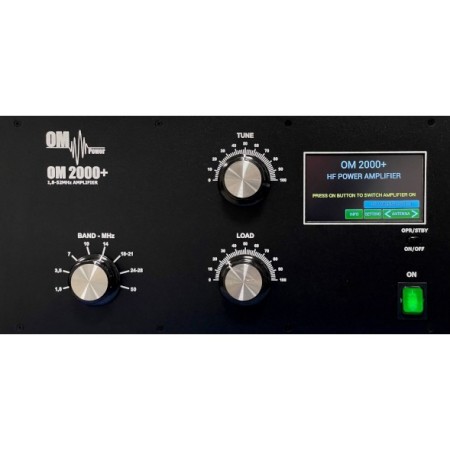

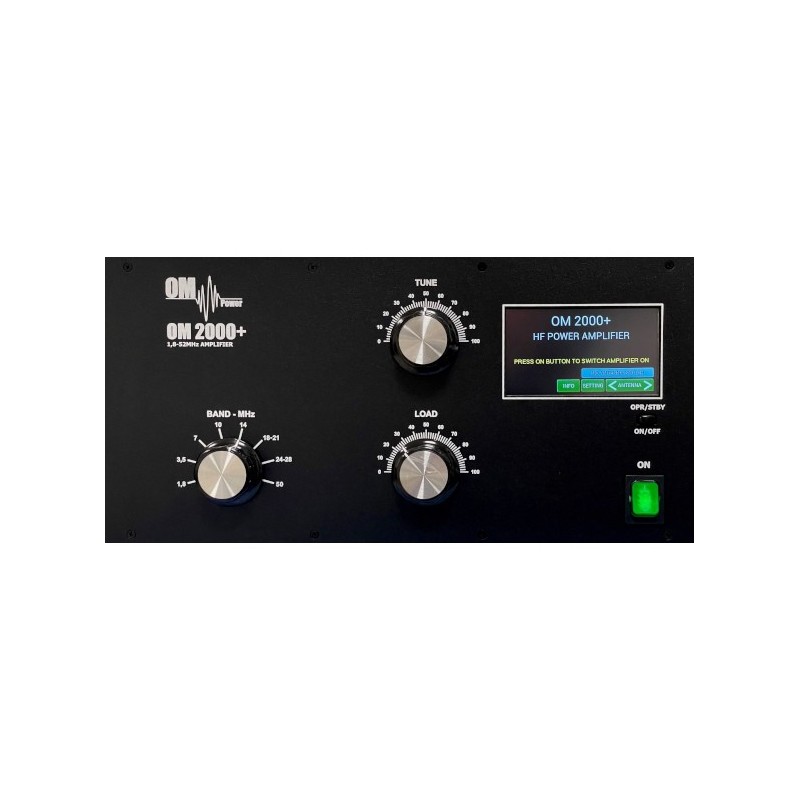

OM Power OM2000+ Linearverstärker

OM2000+

FRAGEN SIE NACH DEN VERSANDZEITEN

ALLGEMEINE BESCHREIBUNG:

Der Linearverstärker OM2000+ ist für alle Kurzwellen-Amateurbänder 1,8-29 MHz (einschließlich WARC-Band) + 50 MHz und alle Modi ausgelegt. Es ist mit einer FU-728F Keramiktetrode ausgestattet.

SPEZIFIKATIONEN:

- Frequenzabdeckung : Amateurbänder 1,8–29,7 MHz einschließlich WARC + 50 MHz;

- Ausgangsleistung : 2000+W in SSB/CW auf HF-Bändern, 1500W CW/SSB auf 50 MHz bei 1500W RTTY;

- Eingangsleistung : 40 bis 60 W für volle Ausgangsleistung;

- Eingangsimpedanz : 50 Ohm VSWR <1,5:1;

- Ausgangsverstärkung : 15 dB;

- Ausgangsimpedanz : 50 Ohm unsymmetrisch;

- Maximales Ausgangs-SWR : 2:1;

- SWR-Schutz : Schaltet automatisch auf STBY um, wenn die reflektierte Leistung 250 W oder mehr beträgt;

- Intermodulationsverzerrung : 32 dBc;

- Oberwellenunterdrückung : mindestens -50 dBc (30–54 MHz besser als 70 dBc);

- Röhre : FU-728F Keramiktetrode;

- Kühlung : Radialventilator + Axialventilator;

- Stromversorgung : umschaltbar 220, 230, 240 V – 50/60 Hz;

- Transformatoren : 1 Ringkerntransformator 3 kVA;

SCHUTZKREISE:

- SWR zu hoch;

- Anodenstrom zu hoch;

- Schirmstrom zu hoch;

- Netzstrom zu hoch;

- Fehlabstimmung des Leistungsverstärkers;

- Hohe Temperatur;

- Sanftanlauf zur Absicherung;

- „Einschaltsperre“ bei geöffnetem Verstärker;

INDIKATIONEN :

- 4 x 20 Zeichen OLED-Display;

- Analoges 2-System-Messgerät für Vorwärts- und Reflexionsleistung;

LED-ANZEIGEN:

- EIN- Status;
- STBYL : Standby;
- GESCHMACK : Anzeige von Warnungen und Fehlern;
- ON AIR : Verstärker in Statusübertragung;

EIGENSCHAFTEN:

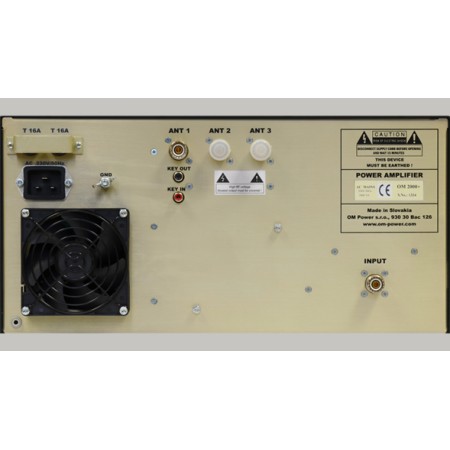

- Antennenschalter für 3 Antennen;

- Speicher für Störungen und Alarme, einfache Wartung;

- Automatische Anodenstromabstimmung (BIAS) – keine manuelle Anpassung nach dem Röhrenwechsel erforderlich;

- Temperaturgesteuerter 2-stufiger Radialventilator (Turbine) + Axialventilator;

- Kompletter QSK mit leisem Vakuumrelais;

- Die kleinste und leichteste 2000-W-PA auf dem Markt;

- Abmessungen: 390 mm x 195 mm x 370 mm (Breite x Höhe x Tiefe);

- Gewicht: 24 kg;

Allgemeine Beschreibung des OM2000+ HF- und 50-MHz-Verstärkers

Der Linearverstärker OM2000+ ist für alle Kurzwellen-Amateurbänder von 1,8 bis 29 MHz (einschließlich WARC-Bänder) + 50 MHz und alle Modi ausgelegt. Es ist mit einer Keramiktetrode FU-728F ausgestattet.
