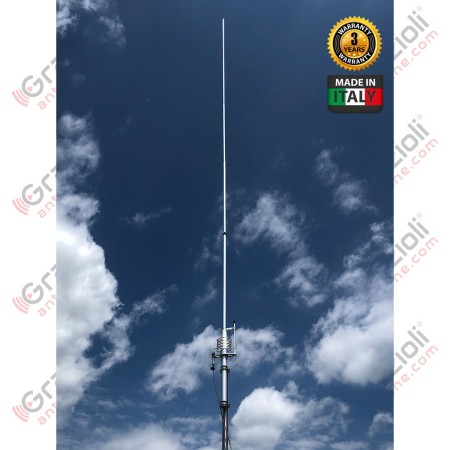

Grazioli HW10V Vertikalantenne 1/2 Welle 26-30 MHz, 3 kW, 5,94 m
Ref: HW10V
191,00 €
Steuern inklusive
Keine Bewertung im Moment
Der Versand erfolgt in der Regel innerhalb von 24 Stunden.
Keine Bewertung im Moment
1/2λ HF-Vertikalantenne
Abstimmbar von 26 bis 30 MHz
Stromversorgung an der Basis
Max. Eingangsleistung: 3 kW
Gesamthöhe: 5,94 m
Antennengewicht: 3,1 kg
Beschreibung
1/2 λ basisgespeiste vertikale Antenne, abstimmbar von 26 bis 30 MHz durch Anpassen der Peitschenlänge und Feinabstimmung an der Basis über einen PTFE-isolierten variablen Hochspannungskondensator (40 KV).
Extrem robuste Konstruktion aus AW6063-T66-Aluminiumlegierung und CNC-gefrästen Teilen.
Lieferung mit hochwertigen Edelstahlschrauben 304 und 316 für langen rostfreien Betrieb.
Hohe anwendbare Eingangsleistung, bis zu 3 kW kontinuierlich im Allmodus.
Ausführliche Montageanleitung und Seriennummer zur Identifizierung der Produktionscharge und der Konstruktionsdaten.
Materialien und Konstruktion
Für unsere Rohre haben wir die beste für den Bau von Antennen verfügbare Legierung verwendet: AW6063-T66, eine auf den Zustand T-66 gehärtete Legierung aus Aluminium, Magnesium und Silizium, die der Peitsche eine außergewöhnliche Widerstandsfähigkeit verleiht. Diese wird durch Extrusion und anschließendes Kaltziehen erreicht. Unsere Rohre sind sowohl hinsichtlich des Durchmessers als auch der Wandstärke äußerst präzise, was eine präzise Passung mit weniger „Spiel“ zwischen den Rohren ermöglicht.
Die Abschnitte des vertikalen Stifts sind, von unten beginnend, wie folgt unterteilt:
Ankerrohr D.42×2
1. Stufe über der Spule D.29×1.5
2. Stufe D.25,5×1,5
3. Stufe D.22×1.25
4. Stufe D.19×1,25
5. Stufe D.16×1.25
Isolator aus weißem Fiberglas D.38 mit einer Dicke von 4,2 mm.
Technische Entscheidungen, die den Unterschied machen
Warum muss eine Antenne hergestellt werden, die einer Dauerleistung von 3 kW standhält?
Denn eine Antenne, die hohe Leistung akzeptiert, ist eine effizientere Antenne. Andernfalls würde sie aufgrund des Joule-Effekts dazu neigen, sich zu erhitzen und einen erheblichen Teil der eingesetzten HF-Leistung in Wärme umzuwandeln, was bei den meisten Konkurrenzprodukten der Fall ist, was die Benutzer jedoch leider aufgrund fehlender geeigneter Geräte und Instrumente nicht testen können.
Die LC-Anpassschaltung mit hohem "Q"
Für dieses Produkt haben wir eine spezielle parallele LC-Schaltung entwickelt, um die hohe Impedanz dieses Antennentyps bei Stromversorgung an der Basis anpassen zu können. Die Spule mit hohem „Q“-Faktor ist großzügig bemessen, hängt ohne Metallkerne in der Luft und hat weit auseinander liegende Windungen. Der neben der Spule platzierte variable Kondensator vom Koaxialtyp (ähnlich einem Gamma Match) ist mit PTFE-Isolierung versehen. Es hält extrem hohen Spannungen von über 40 KV stand, wird nicht durch Umgebungstemperatur, Regen oder Feuchtigkeit beeinflusst und erwärmt sich nicht, wenn es hoher Leistung ausgesetzt wird. Darüber hinaus ermöglicht es eine einfache und bequeme Kalibrierung an der Basis der Antenne.
Während der Entwicklung der Anpassungsschaltung mussten wir sowohl die Induktivität (L) als auch die Kapazität (C) sorgfältig anpassen, um eine wirklich effiziente, zuverlässige und störungsfreie Schaltung zu erhalten. Alle diese Funktionen führen zu einer hohen Effizienz und der Fähigkeit, eine HF-Leistung von bis zu 3 kW im Dauerbetrieb zu verarbeiten.
Darüber hinaus ist die Spule direkt mit der Gleichstrommasse (DC-Ground) verbunden, wodurch atmosphärische und impulsartige Störungen deutlich reduziert werden.

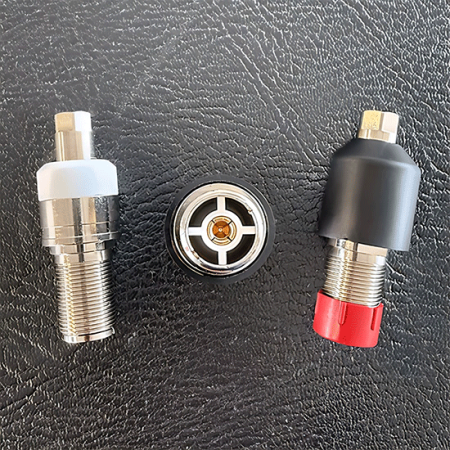

Der UHF-Anschluss
Der HW10V-Stecker ist kein kommerzieller SO-239-Typ, wie er von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns entwickelt und hergestellt, hat eine reale Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Wir haben einen zuverlässigen Anschluss entwickelt, der 5 kW kontinuierliches CW bei 30 MHz und mehr als 3 kW bei 50 MHz verarbeiten kann.
Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift zur Vermeidung von Oxidation mit 24 Karat Gold beschichtet und mit einem 4-Finnen-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.
Der Isolierteil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und niedriger Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften und ist durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.
Die Ankerhalterung
Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Die Befestigung am Antennenrohr erfolgt über ein Kabelbinder-Verriegelungssystem, wodurch eine äußerst robuste mechanische Verriegelung entsteht.
Die Befestigung am Mast erfolgt mit M6-V-Bolzen aus AISI304 und Säulenmuttern zum leichteren Anziehen.
HW10V
1 Artikel
Technische Daten
- Mpn
- HW10V
- Kerl
- Verticale 1/2 onda
- Spezifikationen
- 26-30 MHz, 3 kW, 5,94 m
- Kompatible Marke
- Generico
- Unterkategorien
- C.B. Base
