Descrizione

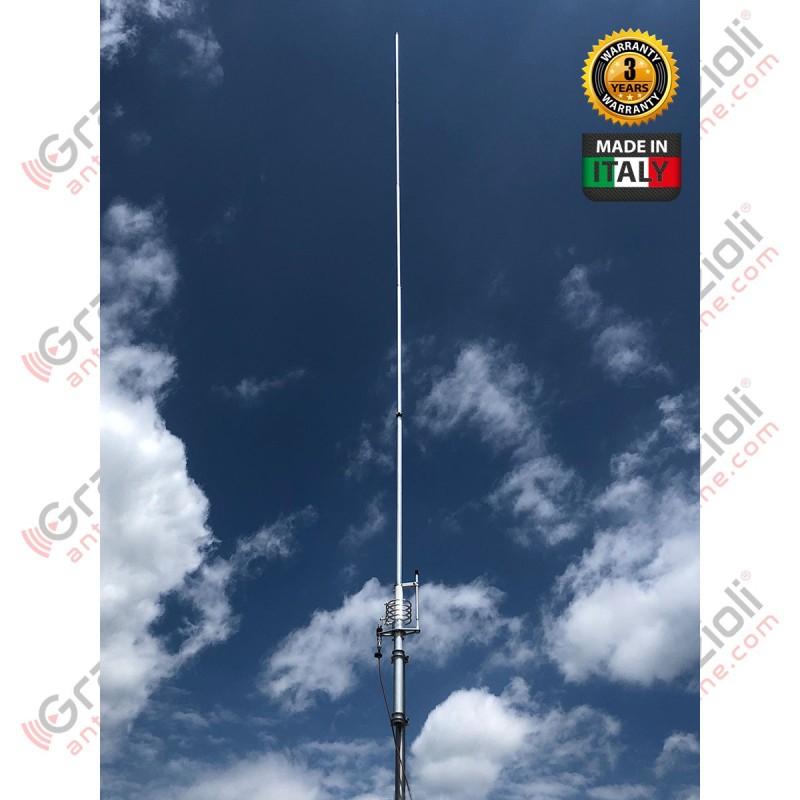

Antenna verticale 1/2 ? alimentata alla base, tarabile da 26 a 30 MHz mediante regolazione della lunghezza stilo, e sintonia fine alla base tramite condensatore variabile ad alto voltaggio (40KV) isolato in PTFE.
Costruzione estremamente robusta in lega di alluminio AW6063-T66 e particolari realizzati con CNC dal pieno.
Fornita con viteria di qualità in INOX 304 e 316 per un lungo servizio senza ruggine.
Elevata potenza applicabile in ingresso, fino a 3Kw continui All-mode.
Dettagliato manuale di montaggio e numero seriale che ne identifica il lotto di produzione e i dati costruttivi.
Dati Elettrici
Dati Meccanici
Tipo
1/2 ? End Fed Dipolo Verticale
Materiali
Tubo trafilato a freddo in lega Alluminio AW6063-T66, Fiberglass, Ottone, PTFE. Tutta la viteria in INOX AISI-304 e 316
Gamma Frequenze
Accordabile da 26 a 30 MHz (fornita di grafico)
Superficie al vento
0,195m2
Impedenza
50? Sbilanciati
Carico @ 130Km/h
19 Kgf
Radiazione
Omnidirezionale
Resistenza al vento (senza ghiaccio)
130 Km/h
Polarizzazione
Lineare – Verticale
Altezza Totale
5,94m
Guadagno
0 dBd – 2,15 dBi
Lunghezza Stilo
5,38m (mezz'onda)
Larghezza di banda con SWR 2:1
= 1.7MHz @ 28MHz
Palo di montaggio
ø 40-54 mm
SWR in risonanza
=1.2:1 Tipico =1.1:1
Peso Netto
3,1 Kg
Potenza Max applicabile
3000 Watts continui tutti i modi di emissione
Dimensioni Imballaggio
14x14x145 cm
Alimentazione
Circuito L-C ad alto “Q” - connessa a massa in DC
Peso in confezione
4,3Kg
Connettore
UHF femmina 50? con isolatore in PTFE, pin centrale placcato oro
Materiali e Costruzione
Per i nostri tubi abbiamo impiegato la migliore lega utilizzabile per la costruzione delle antenne la AW6063-T66 lega di Alluminio, Magnesio e Silicio temprata allo stato T-66 che conferisce allo stilo una eccezionale resistenza, che viene realizzata mediante estrusione e successivamente trafilata a freddo. I nostri tubi sono estremamente precisi su entrambi i diametri, ed anche sullo spessore della parete, consentendo un accoppiamento preciso e con minor “gioco” tra i tubi.
Le sezioni dello stilo verticale sono così ripartite a partire dal basso:
Tubo di ancoraggio D.42×2 1° stadio sopra la bobina D.29×1.5 2° stadio D.25.5×1.5 3° stadio D.22×1.25 4° stadio D.19×1,25 5° stadio D.16×1,25 isolatore realizzato in fiberglass bianco D.38 con spessore di 4,2mm.
Scelte tecniche che fanno la differenza
Perché realizzare un’antenna capace di sopportare potenze di 3Kw continui?
Perché un’antenna che accetta potenze elevate è un’antenna più efficiente, in caso contrario tenderebbe a scaldarsi per effetto Joule e dissipare in calore parte rilevante della potenza RF applicata, cosa che avviene con la maggior parte dei prodotti concorrenti, ma che purtroppo gli utilizzatori non possono testare per mancanza di attrezzature e strumentazione adeguata.
Il circuito di adattamento L-C ad alto "Q"

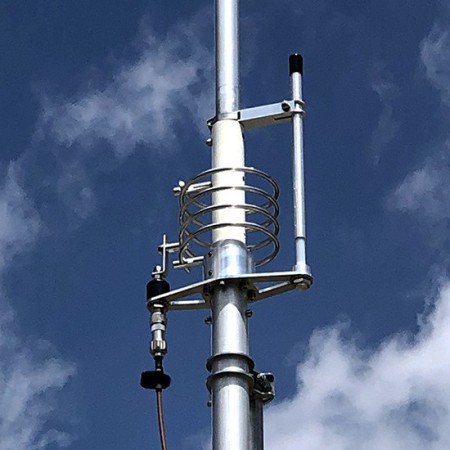

Per questo prodotto abbiamo realizzato uno speciale circuito L-C parallelo per riuscire ad adattare l’elevata impedenza che presentano questo tipo di antenne quando vengono alimentate alla base. La bobina ad alto “Q” è di generose dimensioni, sospesa in aria senza nuclei metallici, con spire largamente spaziate. Il condensatore variabile di tipo coassiale (simile a un Gamma Match) posto a fianco della bobina è realizzato con isolamento in PTFE. E' in grado di sopportare tensioni estremamente elevate superiori a 40 KV, non risente della temperatura ambiente, di pioggia o umidità, e non scalda se sottoposto a potenze elevate,in più permette una semplice e comoda taratura alla base dell’antenna. Durante lo sviluppo del circuito di adattamento abbiamo dovuto regolare con cura sia l’induttanza (L), che la capacità (C) per ottenere un circuito veramente efficiente affidabile e privo di criticità. Tutti questi accorgimenti si traducono in elevata efficienza, e capacità di sopportare potenze RF fino a 3Kw continui all-mode. In più la bobina e direttamente connessa a massa in corrente continua (DC-Ground), in questo modo i disturbi atmosferici, ed impulsivi vengono sensibilmente ridotti.
Il Connettore UHF
Il connettore della HW10V non è di tipo commerciale SO-239 come usato dalla maggior parte dei costruttori. Il connettore è stato progettato e realizzato direttamente da noi, presenta un’impedenza reale di 50 Ohm ed è utilizzabile fino a 500MHz. Abbiamo realizzato un connettore affidabile e in grado di reggere il transito di 5Kw CW continui a 30MHz e più di 3Kw a 50MHz.
Il corpo è costruito in ottone CW614N placcato Nichel, mentre la spinetta è placcata in oro 24K per evitare ossidazioni ed dotata di isolatore a 4 alette che ne mantiene il centraggio e l’elasticità evitando perdite di contatto.
La parte isolante è realizzata in PTFE che è uno dei migliori materiali isolanti per le sue eccezionali doti elettriche (bassa costante dielettrica, e ridotto fattore di perdita) e termiche (temperatura di esercizio da -100° a +260°) ed è protetto da uno speciale cappuccio in elastomero che evita infiltrazioni di acqua e umidità.
La Staffa di Ancoraggio
Realizzata in inox AISI304 spessore 2,5 mm. viene fissata al tubo dell’antenna mediante un sistema di chiusura a fascetta, realizzando un bloccaggio meccanico estremamente robusto.
Il fissaggio al mast è realizzato con cavallotti V-Bolt M6 in AISI304 e dadi a colonna per agevolare il serraggio.
