Ref: FE62V

Sofort verfügbar
244,00 €
Steuern inklusive
rating Keine Bewertung im Moment
Der Versand erfolgt in der Regel innerhalb von 24 Stunden.

2×5/8 λ VHF-Vertikalantenne
Abstimmbar von 50 bis 54 MHz
Stromversorgung an der Basis
Max. Eingangsleistung: 2 kW
Gesamthöhe: 8,12 m
Antennengewicht: 4,30 kg

Menge

Guarantee safe & secure checkout

You can purchase this product in installments with Sella Personal Credit. Click here for more information.


  • Beschreibung
  • Artikeldetails
  • Anhänge
  • Kommentare

  • Warning: file_exists(): open_basedir restriction in effect. File(/views/templates/hook/tab.tpl) is not within the allowed path(s): (/home/fhamradi/:/opt/cpanel/ea-php81/root/usr:/usr/local/lib/php:/tmp:/etc/pki/tls/certs/ca-bundle.crt:/var/cpanel/php/sessions:/usr/local/bin/wp) in /home/fhamradi/public_html/classes/module/Module.php on line 2292
    Reviews

Beschreibung

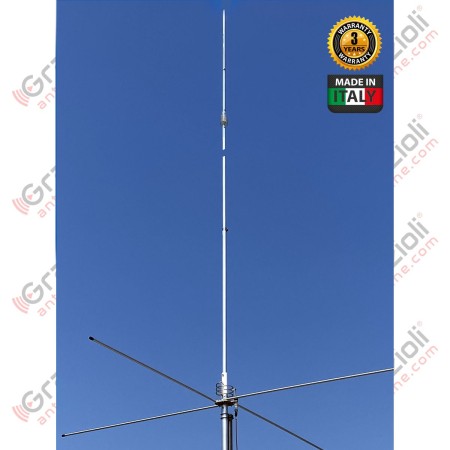

  • 2x5/8 λ VHF kollineare vertikale Antenne, abstimmbar von 50 bis 54 MHz mit Kalibrierungstabelle.
  • Antenne auch in kurzer 5/8 λ-Version mit Peitschenlängen-Einstelldiagramm konfigurierbar.
  • Extrem robuste Konstruktion aus Aluminiumlegierung AW6063-T66.
  • Lieferung mit hochwertigen Edelstahlschrauben 304 und 316 für langen rostfreien Betrieb.
  • Die Grundebene besteht aus 4 vollen Viertelwellenradialen.
  • Hohe anwendbare Eingangsleistung, bis zu 2 kW kontinuierlich im Allmodus.
  • Ausführliche Montageanleitung und Seriennummer zur Identifizierung der Produktionscharge und der Konstruktionsdaten.
Elektrische Daten Mechanische Daten
Typ 2x5/8 λ GP kollinear mit 4 ¼-Wellenradialen Materialien Kaltgezogenes Rohr aus Aluminiumlegierung AW6063-T66, Fiberglas, Messing, PTFE. Alle Schrauben aus Edelstahl AISI-304 und 316
Frequenzbereich Einstellbar von 50 bis 54 MHz (mit Grafik geliefert) Oberfläche im Wind 0,195 m²
Impedanz 50 Ω unsymmetrisch Last bei 130 km/h 19 kgf
Strahlung (H-Ebene) Omnidirektional Windwiderstand (ohne Eis) 130 km/h
Strahlung (E-Ebene) Strahlbreite @ -3dB = 30° Gesamthöhe 8,12 m bei 50 MHz
Polarisation Linear – Vertikal Kühlerlänge 7,6 m bei 50 MHz
Ich verdiene 3,5 dBd – 5,65 dBi Radiale Länge 1,4 m (Viertelwelle)
Bandbreite bei 2:1 SWR ≥ 2,6 MHz bei 50 MHz Montagestange ø 40-54 mm
SWR in Resonanz ≤1,2:1 typisch <1,1:1 Nettogewicht 4,30 kg
Maximal anwendbare Leistung 2000 Watt Dauerleistung in allen Leistungsmodi Verpackungsabmessungen 14x14x145 cm
Diät Luftanpassspule mit hohem „Q“ im Gleichstrom mit Erde verbunden Gewicht im Paket 5,4 kg
Anschluss UHF-Buchse 50Ω mit PTFE-Isolator, vergoldeter Mittelstift
Materialien und Konstruktion

Für unsere Rohre haben wir die beste für den Bau von Antennen verfügbare Legierung verwendet: AW6063-T66, eine auf den Zustand T-66 gehärtete Legierung aus Aluminium, Magnesium und Silizium, die der Peitsche eine außergewöhnliche Widerstandsfähigkeit verleiht. Diese wird durch Extrusion und anschließendes Kaltziehen erreicht. Unsere Rohre sind sowohl hinsichtlich des Durchmessers als auch der Wandstärke äußerst präzise, was eine präzise Passung mit weniger „Spiel“ zwischen den Rohren ermöglicht.

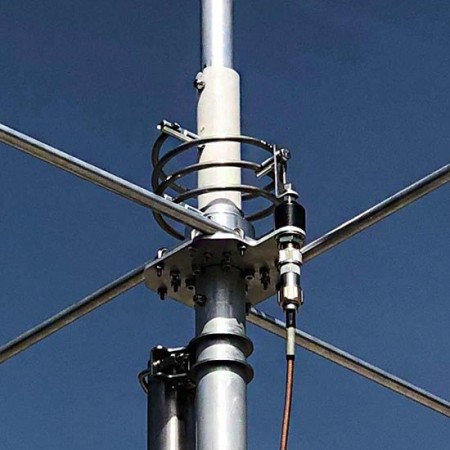

Die „Ground Plane“ besteht aus 4 stabilen 1,4 m langen „Full-Quarter Wave“-Radialen aus einem einzigen Rohr mit einem Durchmesser und einer Dicke von jeweils 13 × 1,25 mm, die mit zwei U-Bolzen und selbstsichernden Muttern an der Trägerplatte befestigt sind. Im Befestigungsbereich sind 4 Glasfaserverstärkungen vorgesehen, die die Verbindungen verstärken und ein Quetschen der Rohre verhindern.

Technische Entscheidungen, die den Unterschied machen
Warum muss eine Antenne hergestellt werden, die einer Dauerleistung von 2 kW standhält?

Denn eine Antenne, die hohe Leistung akzeptiert, ist eine effizientere Antenne. Andernfalls würde sie aufgrund des Joule-Effekts dazu neigen, sich zu erhitzen und einen erheblichen Teil der eingesetzten HF-Leistung in Wärme umzuwandeln, was bei den meisten Konkurrenzprodukten der Fall ist, was die Benutzer jedoch leider aufgrund fehlender geeigneter Geräte und Instrumente nicht testen können.

Die Spule mit hohem "Q"

Die Spule spielt eine grundlegende Rolle bei der Impedanzanpassung und maximalen HF-Übertragung. Seine Form, die durch das Längen-/Durchmesserverhältnis, den Abstand zwischen den Windungen, das Material und den Durchmesser des Drahtes sowie das Vorhandensein oder Fehlen von Metallkernen im Inneren gegeben ist, bestimmt seinen Qualitätsfaktor „Q“ („Q“ = Qualitätsfaktor).

Einfach ausgedrückt: Je höher der „Q“ der Spule, desto geringer die Hochfrequenzverluste. Wir haben eine großzügig bemessene, in der Luft schwebende Spule ohne Metallkerne entwickelt, deren weit auseinander liegende Windungen einen der höchsten „Q“-Werte erzielen.

Dies führt zu maximaler Effizienz und der Fähigkeit, hohe HF-Leistung zu verarbeiten. Darüber hinaus ist die Spule direkt mit der Gleichstrommasse verbunden, wodurch atmosphärische Störungen und Hintergrundgeräusche erheblich reduziert werden.

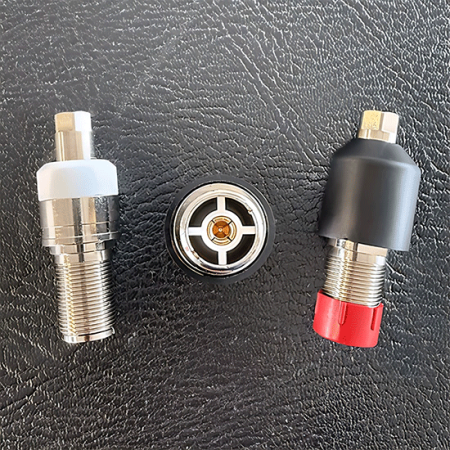

Der UHF-Anschluss


Der Stecker ist kein kommerzieller Typ SO-239, wie er von den meisten Herstellern verwendet wird. Der Stecker wurde direkt von uns entwickelt und hergestellt, hat eine reale Impedanz von 50 Ohm und ist bis 500MHz einsetzbar. Wir haben einen zuverlässigen Anschluss entwickelt, der 5 kW kontinuierliches CW bei 30 MHz und mehr als 3 kW bei 50 MHz verarbeiten kann.

Der Körper besteht aus vernickeltem CW614N-Messing, während der Stift zur Vermeidung von Oxidation mit 24 Karat Gold beschichtet und mit einem 4-Finnen-Isolator ausgestattet ist, der seine Zentrierung und Elastizität beibehält und Kontaktverluste vermeidet.

Der Isolierteil besteht aus PTFE, einem der besten Isoliermaterialien aufgrund seiner außergewöhnlichen elektrischen (niedrige Dielektrizitätskonstante und reduzierter Verlustfaktor) und thermischen (Betriebstemperatur von -100° bis +260°) Eigenschaften.
Schließlich wird der Stecker durch eine spezielle Elastomerkappe geschützt, die das Eindringen von Wasser und Feuchtigkeit verhindert.

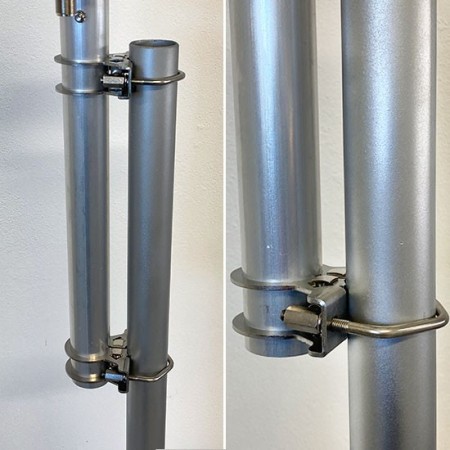

Die Ankerhalterung

Hergestellt aus 2,5 mm dickem Edelstahl AISI304. Die Befestigung am Antennenrohr erfolgt über ein Kabelbinder-Verriegelungssystem, wodurch eine äußerst robuste mechanische Verriegelung entsteht.

Die Befestigung am Mast erfolgt mit M6-V-Bolzen aus AISI304 und Säulenmuttern zum leichteren Anziehen.


FE62V
2 Artikel

Technische Daten

Mpn
FE62V
Kerl
VHF/UHF/SHF Base
Spezifikationen
VHF 50 a 54 MHz, 2×5/8 d'onda, 2 kW, 8,12 m
Kompatible Marke
Generico
Unterkategorien
VHF/UHF/SHF Base

Besondere Bestellnummern

MPN
FE62V
