    AR-DV1 TAI - Interfaccia dell'app per tablet per iOS e Android
    AR-DV1 TAI - Interfaccia dell'app per tablet per iOS e Android

AR-DV1 TAI - Interfaccia dell'app per tablet per iOS e Android

Ref: ARDV1TAI

Non disponibile
310,00 €
Tasse incluse
rating Nessun opinione al momento
Quantità

Guarantee safe & secure checkout

Puoi acquistare questo prodotto con Sella Personal Credit. Clicca qui per maggiori informazioni.


    AR-DV1 TAI - Interfaccia dell'app per tablet per iOS e Android


Dispositivo di comunicazione di piccole dimensioni con API Web abilitata WIFI


- Questo prodotto è un dispositivo computerizzato a scheda singola gestito da API WEB per il funzionamento del ricevitore AR-DV1 in modalità VFO.
- Sono inclusi: RPI 3B + con custodia, adattatore CA, scheda SD contenente il sistema operativo speciale, adattatore audio USB, cavo USB, manuale utente, documentazione API Web. Codice sorgente disponibile su Github.
- Controlla l'AR-DV1 e ascolta l'audio ricevuto, tramite il browser web del tablet.
- L'API Web fornita consente agli sviluppatori di app Web di creare facilmente un'app di controllo per AR-DV1 anche se non hanno familiarità con i comandi di controllo del ricevitore.
- Compatibile con il firmware AR-DV1 1903A o successivo.

- Testato su iPad Safari, Amazon Silk e Android Chrome.
* Il sistema operativo può anche essere acquistato come articolo separato, preinstallato su una scheda microSD.



AR-DV1 TAI - Interfaccia app per tablet Vista esterna AR-DV1 TAI - Interfaccia app per tablet con ricevitore AR-DV1
(Ricevitore, antenna, tablet e tablet AR-DV1 non in dotazione).
(Il tipo di custodia dell'adattatore può cambiare nel tempo.)
AR-DV1 TAI - INFO sull'app per tablet INFO e TARGET UTENTE E COMPETENZE
Utenti target e competenze richieste:

- Utenti casuali di AR-DV1 che desiderano utilizzare comodamente il ricevitore in modalità VFO e ascoltare l'audio dallo schermo di un tablet tramite una connessione wifi diretta. Nessuna rete domestica o router richiesti.
Il tablet si collega direttamente all'adattatore web AR-DV1
- Utenti avanzati di AR-DV1 che desiderano far funzionare il ricevitore in modalità VFO e ascoltare l'audio, tramite un router wifi e da Internet. Richiede conoscenze su come configurare il router (port forwarding, DHCP statico).
Il tablet si connette su Internet all'adattatore Web AR-DV1
(Nella figura sopra * 1: DHCP statico / * 2: indirizzo IP globale e indirizzo IP statico o indirizzo IP dinamico con DNS dinamico / * 3: port forwarding)

- Sviluppatori di app che desiderano aggiungere nuove funzioni all'app di base fornita o creare la propria app di controllo. Per creatori di siti Web e sviluppatori di server.
Per i dettagli, consultare la pagina delle informazioni tecniche sull'API Web AR.


※ Le specifiche sono soggette a modifiche senza preavviso o obblighi.
※ AOR Ltd. non fornirà supporto tecnico per la creazione di app Web.


specificazioni
1 ambiente operativo
(hardware in dotazione) Computer a scheda singola Raspberry Pi 3 Modello B +
Adattatore di ingresso audio Adattatore audio USB per il collegamento alla porta USB del computer
Boot media microSDHC 16GB (Classe 10 UHS-I A1), installato nello slot per schede del computer
2 Ricevitore compatibile
(non in dotazione) Ricevitore vocale digitale AR-DV1 AOR, firmware 1903A o successivo (è possibile controllare un solo ricevitore per sistema)
(Non compatibile con il ricevitore portatile AR-DV10 poiché alcuni comandi sono diversi)
3 Collegamenti con ricevitore Controllo del ricevitore Presa USB di tipo A (lato computer)
Ingresso audio jack da 3,5 mmφ (ingresso mono tramite adattatore audio USB)
4 Connessione di rete Punto di accesso wireless 802.11b / g / a - 2.4 / 5GHz WPA2 (solo modalità possibile) Servizio DHCP
Client DHCP LAN 10/100 / 1000BASE-T (si consiglia l'impostazione IP statica tramite DHCP del router)
5 Alimentatore per computer Adattatore CA DC5V 2,5A, AC100-240V (50 / 60Hz) con presa microUSB
6 Custodia per PC e altre dimensioni Custodia 62mm (L) x 26mm (H) x 92mm (D)
Una volta inserito, l'adattatore audio USB aggiunge altri 33 mm alla lunghezza della custodia.
7 Scheda MicroSDHC per supporti di avvio 16 GB Classe 10 UHS-I A1
Sistema operativo TAI AR-DV1 (software integrato)
Pacchetto del sistema operativo di base: Raspbian Stretch Lite 2018-11-13 Kernel 4.14
8 Configurazione software Web server Node.js, server audio
Libreria JavaScript per la modalità VFO del ricevitore AR-DV1
jQuery, jQuery.mobile, Chart.js, sdr.js, mathbox.js, moment.js e altri.
9 Numero di client simultanei 1 (tramite Wi-Fi o LAN)
10 porte di comunicazione Control TCP 3000 (fisso)
Trasmissione audio TCP 3000 (fisso)
11 Compatibilità del browser confermata
(a partire da dicembre 2018) - iPad - Safari
- Kindle Fire HD - Amazon Silk *
- Tablet Android - Chrome *
(*: L'app di esempio integrata ha dimensioni dello schermo limitate, pertanto non è consigliata.)
◎ WebAPI è disponibile per vari browser che supportano HTML5 e JavaScript recente per la creazione di app Web per schermi di dimensioni diverse.

Elenco API
N. Nome Descrizione
1 Autentica Imposta i parametri di autenticazione
2 Alimentazione Accende o spegne il ricevitore
3 ReceiverState Ottieni lo stato del ricevitore
4 Time Imposta l'orologio del ricevitore
5 Frequenza Imposta la frequenza di ricezione
6 DemodulateMode Imposta la modalità di demodulazione
7 Larghezza di banda IF Impostare o ottenere la larghezza di banda IF
8 FrequencyStep Imposta il passo della frequenza
9 FrequencyStepAdjust Imposta il valore di regolazione del passo
10 DigitalDataOutput Attiva o disattiva le informazioni sull'intestazione digitale e ne ottiene lo stato
11 LevelSquelch Imposta o ottiene il valore dello squelch di livello
12 Volume Imposta o ottieni il valore del volume del ricevitore
13 VFO Imposta o ottiene i parametri VFO
14 DigitalAdditionalInfo Ottieni informazioni sull'intestazione digitale
15 SpectrumCenter Imposta o ottieni il freque centrale dello spettro





-------------------------------------------------------------------------------------------------------------------------------------------------

AR-DV1 TAI - Tablet App Interface for iOS and Android

Small size communication device with WIFI enabled Web API




- This product is a WEB API operated single board computer device set-up to operate the AR-DV1 receiver in VFO mode.

- Included are: RPI 3B+ with a case, AC adapter, SD card containing the special operating system, USB audio adapter, USB cable, user manual, Web API documentation. Source code available on Github.

- Control the AR-DV1 and listen to the received audio, through your tablet's web browser.

- The supplied web API allows web app developers to easily create a control app for AR-DV1 even if they are not familiar with the receiver's control commands.

- Compatible with AR-DV1 firmware 1903A or later.

- Tested on iPad Safari, Amazon Silk and Android Chrome.

* The operating system can also be purchased as a separate item, preinstalled on a microSD card.

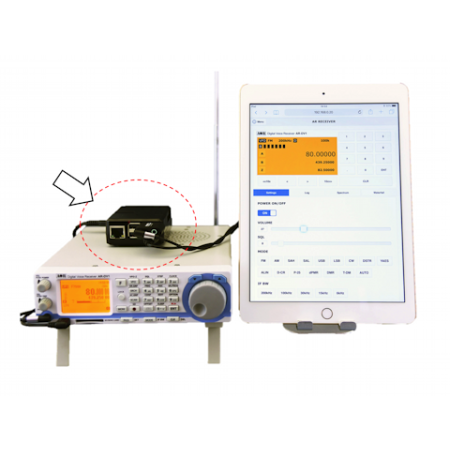

AR-DV1 TAI - Tablet App Interface External view      AR-DV1 TAI - Tablet App Interface with AR-DV1 receiver
     (Not supplied AR-DV1 receiver, antenna, tablet and tablet stand.)
     (Adapter case type may change over time.)


AR-DV1 TAI - Tablet App Interface INFO and TARGET USER AND SKILLS

Target users and required skills:



- Casual AR-DV1 users who wish to conveniently operate the receiver in VFO mode and listen to the audio, from a tablet screen via a direct wifi connection. No home network or router required.
Your tablet connects directly to AR-DV1 web adapter

- Advanced AR-DV1 users who wish to operate the receiver in VFO mode and listen to the audio, via a router wifi, and from the Internet. Requires knowledge on how to set up your router (port forwarding, static DHCP).
Your tablet connects over the Internet to the AR-DV1 web adapter
    ( In the figure above *1: static DHCP / *2: global IP address, and static IP address or dynamic IP address with dynamic DNS / *3: port forwarding )

- App developers who wish to add new functions to the supplied basic app, or create their own control app. For web creators and server developers.
        Please refer to the AR Web API technical information page for details.

※ Specifications are subject to change without notice or obligations.
     ※ AOR Ltd. will provide no technical support for the creation of web apps.






Specifications


1

Operating environment
(supplied hardware)

Single board computer

Raspberry Pi 3 Model B+

Audio input adapter

USB audio adapter to connect to the computer's USB port

Boot media

microSDHC 16GB (Class 10 UHS-I A1), installed in the computer's card slot

2

Compatible receiver
(not supplied)

AOR's AR-DV1 Digital Voice Receiver, firmware 1903A or later (Only one receiver can be controlled per system)
  (Not compatible with the AR-DV10 hand-held receiver as some commands are different)

3

Connections with receiver

Receiver control

USB Type-A socket (computer side)

Audio input

3.5mmφ jack (mono input via USB audio adapter)

4

Network connection

Wireless access point

802.11b/g/a - 2.4/5GHz WPA2 (only possible mode) DHCP service

LAN

10/100/1000BASE-T DHCP client (Static IP setup via router's DHCP is recommended)

5

Computer power supply

AC adapter

DC5V 2.5A, AC100-240V(50/60Hz) with microUSB plug

6

PC case & other dimensions

Case 62mm(W) x 26mm(H) x 92mm(D)

When inserted, the USB audio adapter adds another 33mm to the case's length.

7

Boot media

MicroSDHC card 16GB Class 10 UHS-I A1

AR-DV1 TAI OS (built-in software)

Base operating system package: Raspbian Stretch Lite 2018-11-13 Kernel 4.14

8

Software configuration

Node.js web server, audio server

JavaScript library for AR-DV1 receiver VFO mode

jQuery, jQuery.mobile, Chart.js, sdr.js, mathbox.js, moment.js, and others.

9

Number of concurrent clients

1 (either via wifi or LAN)

10

Communication ports

Control

TCP 3000 (fixed)

Audio transmission

TCP 3000 (fixed)

11

Confirmed browser compatibility
(as of Dec.2018)

- iPad -- Safari

- Kindle Fire HD -- Amazon Silk*

- Android Tablet -- Chrome*

( *: The built-in sample app has limited screen size, therefore not recommended.)

◎ WebAPI is available for various browsers that support HTML5 and recent JavaScript for creating Web apps for different screen sizes.



API list


No.

Name

Description

1

Authenticate

Set authentication parameters

2

Power

Turn the receiver on or off

3

ReceiverState

Get the state of the receiver

4

Time

Set the receiver clock

5

Frequency

Set the receive frequency

6

DemodulateMode

Set the demodulation mode

7

IFbandwidth

Set or get the IF bandwidth

8

FrequencyStep

Set the frequency step

9

FrequencyStepAdjust

Set the step adjust value

10

DigitalDataOutput

Toggle the digital header information on or off and get its state

11

LevelSquelch

Set or get the level squelch value

12

Volume

Set or get the receiver volume value

13

VFO

Set or get the VFO parameters

14

DigitalAdditionalInfo

Get the digital header information

15

SpectrumCenter

Set or get the spectrum's center frequency

16

SpectrumSpan

Set or get the spectrum's span value

17

SpectrumData

Get the spectrum graph data

18

Smeter

Get the S-Meter values

19

ReceiverStateNotification

Set the receiver state notifications interval

20

Adapter

Operate the "AR-DV1 TAI Web Adapter" hardware

21

CTCSS

Set or get information from the tone squelch

22

DCS

Set or get information from the DCS squelch

23

DCREncryptionCode

Set or get the DCR/NXDN 15bit digital scrambling code value

24

TTCSlot

Set or get the slot number of the T-TC mode reception


    WebSocketAPI

No.

Name

Description

w-1

Sound

API to get sound from the receiver

w-2

ReceiverState

API that gets periodic notifications from the receiver

w-3

DigitalAdditionalInfo

API to receive notifications when the receiver receives digital collateral information
