1216L-5 Rotator-Steuereinheit

Rotator-Steuereinheit 1216L

So erstellen Sie eine webbasierte Rotatorsteuerung: Die Rotator Control Unit ( RCU ) wird mit dem Webswitch 1216H verbunden . Die Fernbedienung wird über den 1- Wire- Bus mit dem Webswitch verbunden . Die Fernbedienung verfügt über drei 16A- Relais für Rechts- und Linkslauf sowie zur Bremsansteuerung. Für die Azimutmessung ( Richtung ) gibt es einen Eingang / D , der 0–7,5 V oder 0–15 V verwaltet . Der A/ D -Eingang ist vollständig isoliert . Die Fernbedienung kann an die meisten derzeit erhältlichen Rotatoren und Turmrotoren angeschlossen werden . Die Anzeige kann alle 30 Grad kalibriert werden, um nichtlineare Potentiometer zu verarbeiten .

Bei Verwendung des Webswitches und der Fernbedienung ist es nicht erforderlich, die seriellen RRC - Anschlüsse zur Steuerung der Rotatoren zu verwenden .

Um eine webbasierte Rotatorsteuerung zu erstellen, wird die Rotator Control Unit (RCU) mit dem Webswitch 1216H verbunden. Die RCU wird über den 1-Wire-Bus mit dem Webswitch verbunden. Die RCU verfügt über drei 16-A-Relais für Rechts- und Linkslauf sowie zur Bremssteuerung. Für die Azimutmessung (Richtung) gibt es einen A/D-Eingang, der 0–7,5 V oder 0–15 V verarbeitet. Der A/D-Eingang ist vollständig isoliert. Die RCU kann an die meisten derzeit erhältlichen Rotatoren und Drehturmsteuerungen angeschlossen werden. Die Anzeige kann alle 30 Grad kalibriert werden, um Potentiometer zu bedienen, die nicht linear sind.

Wenn Sie den Webswitch und die RCU verwenden, müssen Sie die RRC-serielle Ports nicht für die Rotorsteuerung verwenden.

Installation

Die Rotor Control Unit 1216L (RCU) wird zwischen dem Webswitch 1216H und der Rotator Control Box angeschlossen.

Die RCU benötigt 12 V Strom. Eine einfache Möglichkeit besteht darin, sie parallel zur Stromversorgung des Webswitch anzuschließen. Notiz! Wenn Sie 12 V über den runden 2,1/5,5 mm DC-Stecker an den Webswitch anschließen, muss + in der Mitte liegen.

Die RCU erhält ihr Steuersignal über den 1-Draht-Bus vom Webswitch. Es kann entweder Bus A oder B verwendet werden. Im obigen Beispiel verwenden wir Bus B.

Die Relais sind parallel zu den Schaltern am normalen Steuerkasten angeschlossen. Die Relais können <20 VDC/16 A, <30 VDC/10 A oder 230 VAC/16 A verarbeiten

Der Pot (A/D)-Eingang ist so angeschlossen, dass er je nach Ausrichtung der Antenne eine Spannung zwischen 0 und 15 V misst.
Alle 30 Grad gibt es Kalibrierungspunkte, sodass die Eingangsspannung nicht 100 % linear sein muss.
Die Eingangsimpedanz beträgt >220K, sodass er fast überall angeschlossen werden kann. Der Pot-Eingang ist vollständig von der Erde isoliert.

Aufmerksamkeit! Wenn Sie die RCU an einen HAM- oder CDE-Rotator anschließen, denken Sie daran, dass der Bremsfreigabeknopf auf der Primärseite des Transformators angeschlossen ist.
Die RCU verarbeitet 230 V, aber Sie müssen bei der Installation vorsichtig sein, eine Schutzabdeckung auf der Rückseite der Platine anbringen und die RCU in der Rotator-Steuerbox montieren.

Aufstellen

Bevor Sie die Rotator-Steuereinheit 1216L verwenden können, müssen einige Schritte durchgeführt werden. Führen Sie zunächst die Hardwareinstallation durch und gehen Sie anschließend wie folgt vor.

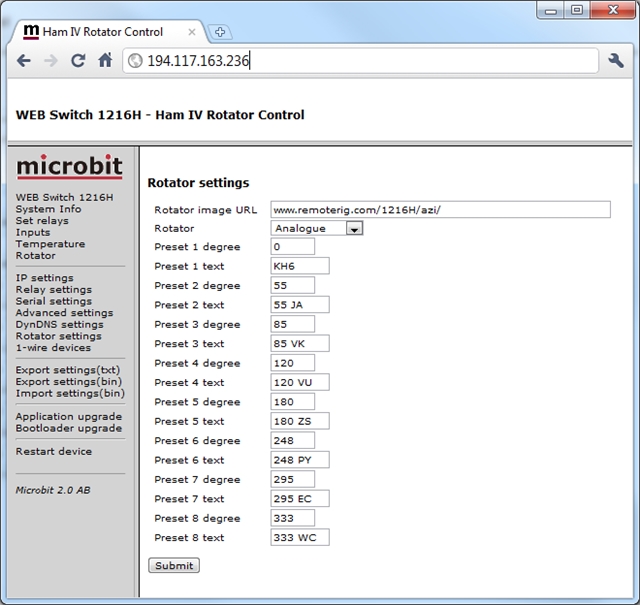

Navigieren Sie zum Webswitch 1216H und wählen Sie im Menü links den Link „Rotator-Einstellungen“.

Stellen Sie den Rotator auf „Analog“ und drücken Sie die Schaltfläche „Senden“.

Später kann man die Presets hier programmieren, ich denke, das ist ziemlich intuitiv.

Wählen Sie dann im Menü links die 1-Draht-Verbindung aus.

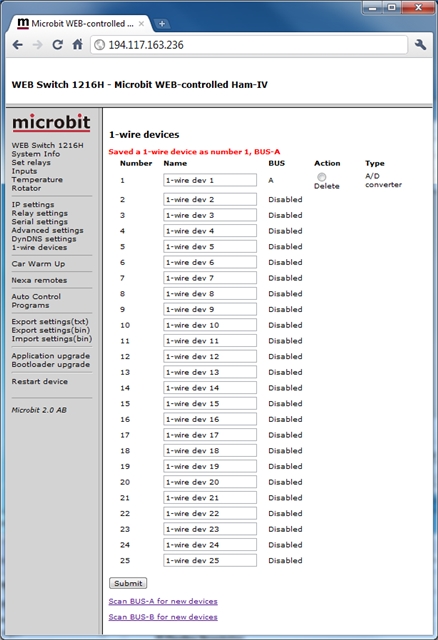

Drücken Sie dann „Bus-A oder B nach neuen Geräten durchsuchen“, je nachdem, an welchen Bus Sie die RCU 1216L angeschlossen haben.

Wenn alles in Ordnung ist, zeigt der Webswitch an, dass er einen A/D-Wandler gefunden hat, z. B. den RCU 1216L.

Sie können den Namen jetzt in einen leichter erkennbaren Namen ändern, zum Beispiel Rotator.

Klicken Sie anschließend auf die Schaltfläche „Senden“.

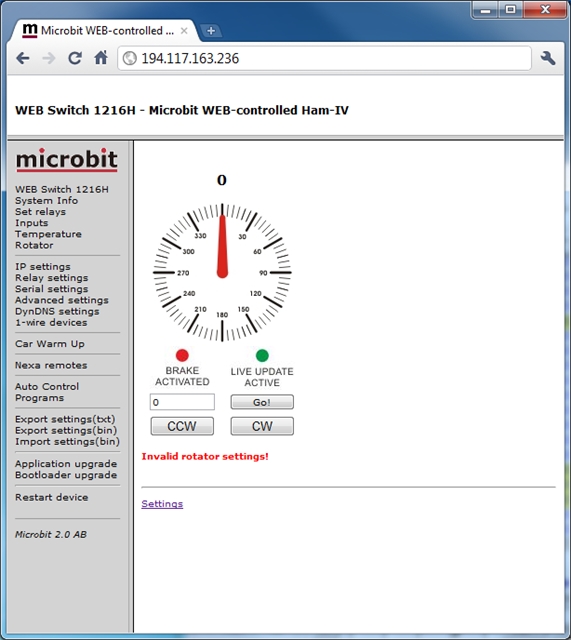

Wählen Sie nun im Menü links den Link „Rotator“.

Klicken Sie dann auf den Link „Einstellungen“.

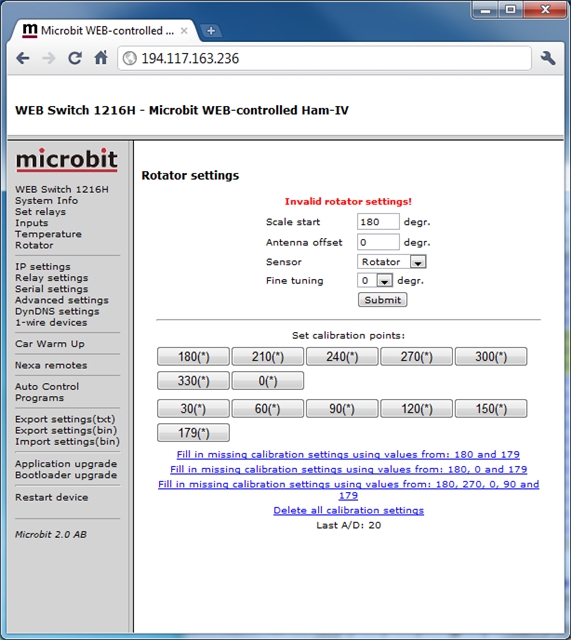

Sie sehen nun das Fenster mit den Rotator-Einstellungen.

Geben Sie den Wert „Skalenanfang“ ein. Wenn Ihre Indikatorskala bei 0 beginnt, stellen Sie 0 ein, wenn sie 180 beträgt, stellen Sie 180 ein.

Wenn Ihre Antenne nicht genau gemäß der Anzeige montiert ist, können Sie einen „Antennen-Offset“-Wert festlegen.

Wählen Sie im Sensorfeld den Sensor aus, den Sie zuvor gescannt und umbenannt haben, in diesem Fall „Rotator“.

Die „Feinabstimmung“ kann verwendet werden, wenn die Antenne bei Verwendung fester Werte zu kurz oder zu lang wird. Lassen Sie sie auf 0.

Klicken Sie auf die Schaltfläche „Senden“.

Drehen Sie die Antenne von Ihrer gewöhnlichen Rotator-Steuerbox aus vollständig gegen den Uhrzeigersinn (CCW).

Drücken Sie die erste Taste „0“ oder „180“ (je nachdem, wo Ihre Waage beginnt), um den RCU-A/D-Wert zu lernen, der anzeigt, dass die Antenne ganz im Uhrzeigersinn ist.

Drehen Sie die Antenne von Ihrer gewöhnlichen Rotator-Steuerbox aus vollständig im Uhrzeigersinn (CW).

Der A/D-Wert unten auf der Seite wird jetzt erhöht oder verringert.

Wenn sie vollständig im Uhrzeigersinn ist, drücken Sie die letzte Taste „360“ oder „180“ (je nachdem, wo Ihre Waage beginnt), um den RCU-A/D-Wert zu lernen, der die Antenne vollständig im Uhrzeigersinn anzeigt.

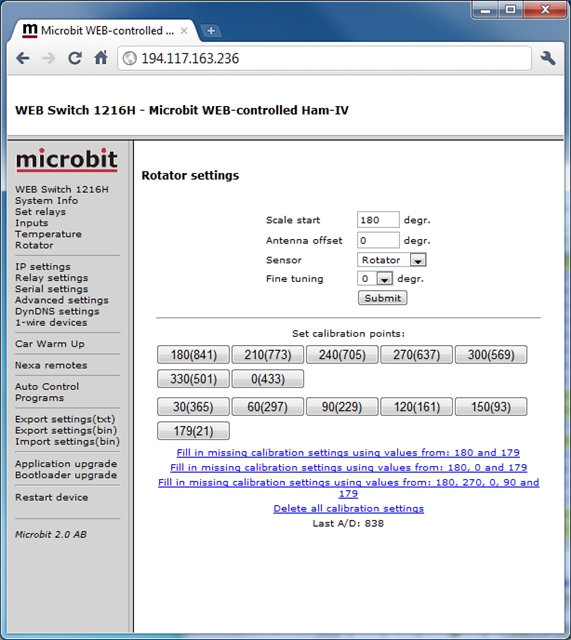

Klicken Sie dann oben auf den Link „Fehlende Kalibrierungseinstellungen ergänzen………“

Wenn Ihr Rotoranzeigepotentiometer linear ist, sind die Einstellungen jetzt abgeschlossen.

Wählen Sie nun im Menü links erneut den Link „Rotator“ aus.

Versuchen Sie nun, die Antenne mit der normalen Steuerbox zu drehen und vergleichen Sie die Richtung auf der Steuerbox und die „Web“-Werte.

Wenn sie einander folgen, ist das Potentiometer im Rotor ziemlich linear und alles ist in Ordnung.

Wenn der Poti nicht linear ist, können Sie die Werte manuell einstellen, indem Sie die Kalibrierungspunkte-Tasten drücken.

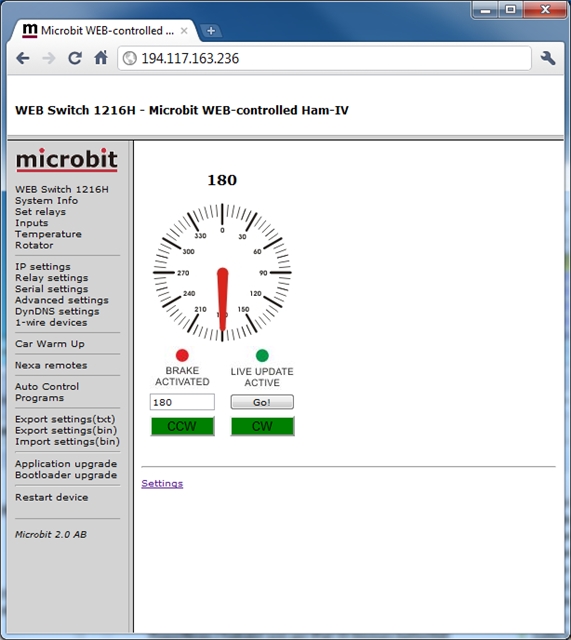

Wenn die Einrichtung abgeschlossen ist, benötigen Sie in Zukunft nur noch das Rotatorfenster. Es ist ziemlich intuitiv, denke ich.

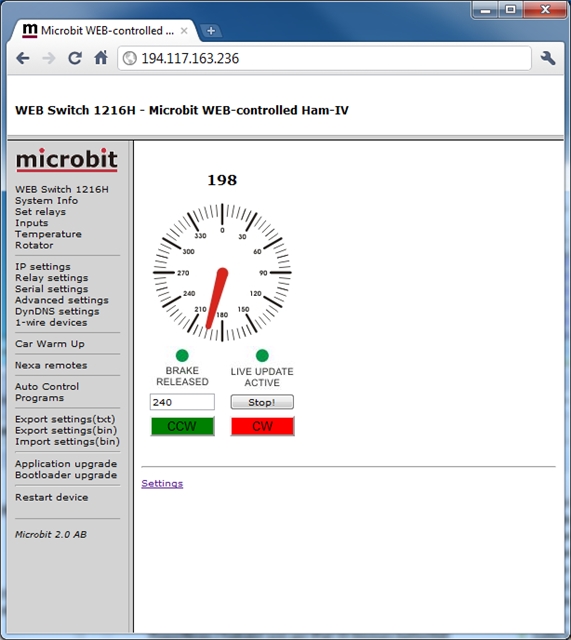

Sie können die Antenne manuell im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen, indem Sie die Tasten CW oder CCW gedrückt halten. Die Tasten wechseln von Grün zu Rot, wenn der Rotator die Antenne dreht.
Sie können auch eine Richtung festlegen, indem Sie die gewünschte Richtung in das Feld eingeben und auf „Los!“ klicken. Taste. Der Rotator bewegt sich automatisch in die richtige Richtung. Sie können die Drehung stoppen, indem Sie die Schaltfläche „Stopp“ drücken

Die LED „Bremse gelöst/aktiviert“ zeigt an, wann die Bremse gelöst ist. Sie wird einen Moment vor Beginn der Drehung gelöst und einige Sekunden nach dem Stoppen der Drehung aktiviert.

„Live Update aktiv/nicht aktiv“ zeigt an, ob im Fenster Live-Werte angezeigt werden. Nach etwa 30 Sekunden ohne Aktivität wechselt es zu „Live nicht aktiv“.

Viel Spaß……
