1258M-Adapter für IC-7100

Adapter für IC-7100

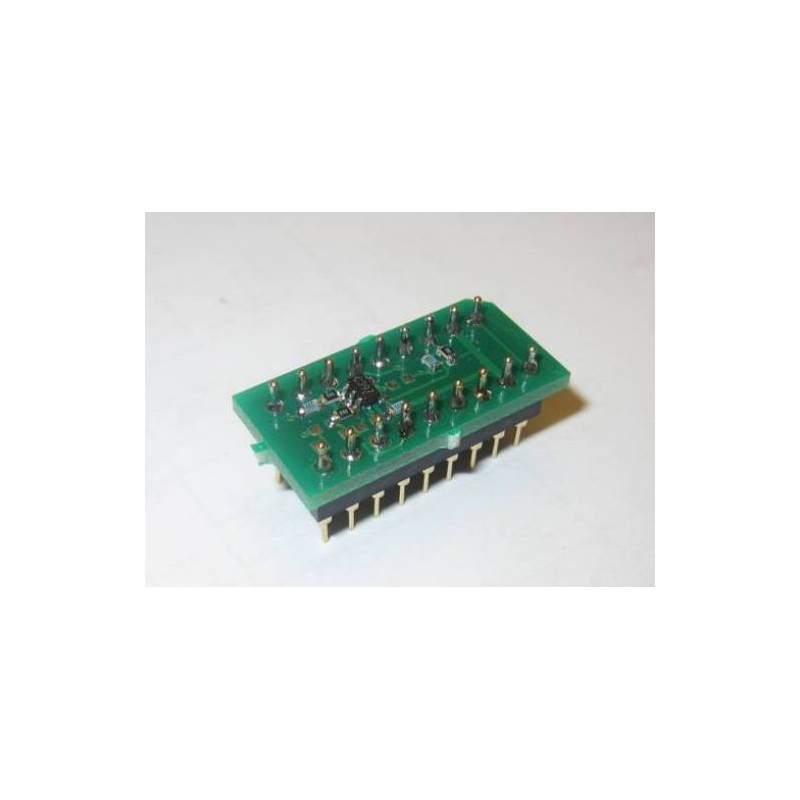

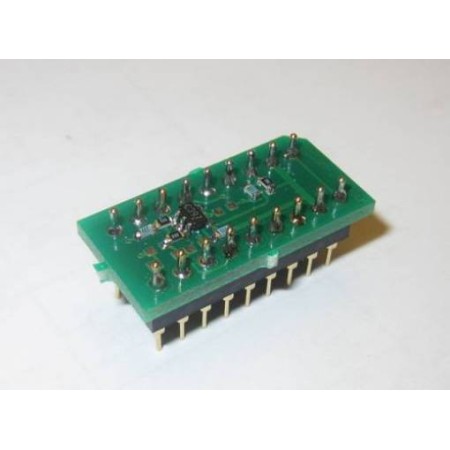

ICOM hat kürzlich (März 2014) eine Hardware-Änderung vorgenommen, die dazu führt, dass später hergestellte Rigs nicht mehr mit den ursprünglichen Remoterig-Boxen kompatibel sind (neue IC-7100-Bedienfelder sind auch nicht mit alten IC-7100-Hauptgeräten kompatibel). Der Grund für die Änderung bestand darin, zu vermeiden, dass die Datenkommunikation im FM-Modus bei niedrigen Modulationspegeln hörbar ist. Sie haben das Problem gelöst, indem sie die Amplitude der von der Steuerung an die Haupteinheit gesendeten Daten reduziert haben. Um diese Modifikation im Remoterig zu bewältigen, muss eine Adapterplatine namens 1258M in den (roten) Riemensockel des Control-RRC eingebaut werden. Der Adapter ist in unserem Webshop oder bei den Händlern erhältlich. Dieses Board ist recht einfach und kann auch selbst gebaut werden. Der Adapter 1258M kann sowohl für den frühen IC-7100 als auch für den modifizierten IC-7100 verwendet werden

Die ICOM-Modifikation erfolgte ab Seriennummern US>02003001 und in EU>03003601.

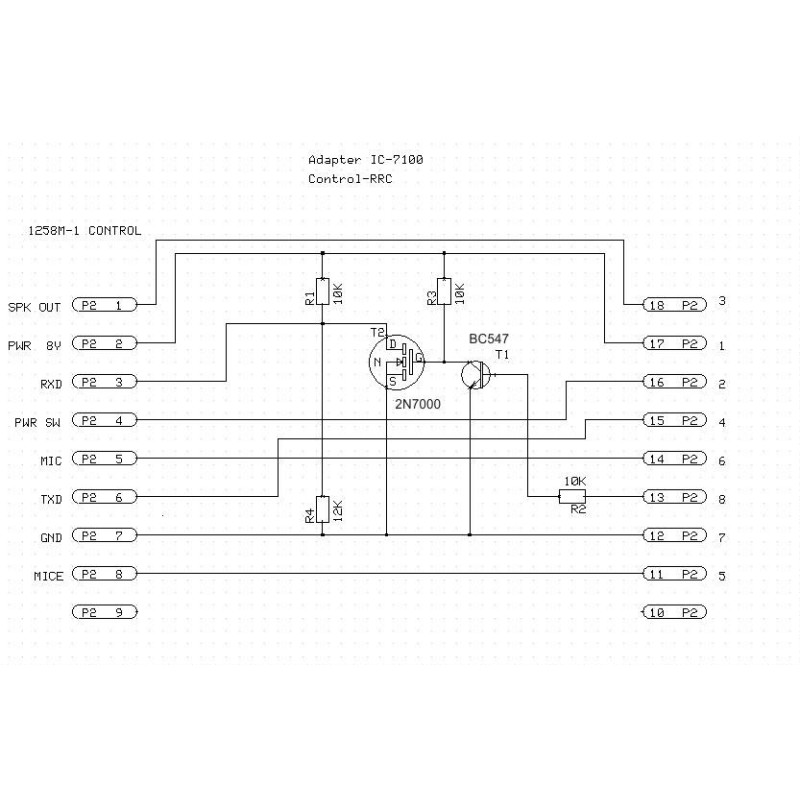

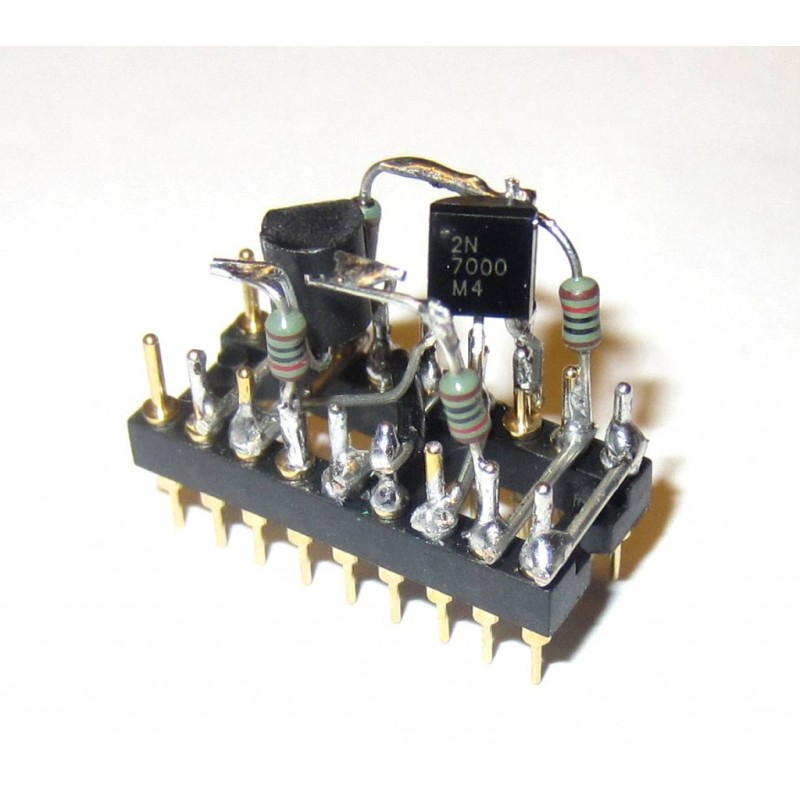

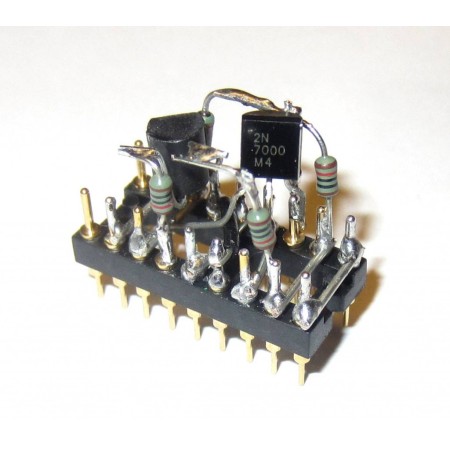

Prinzip der Schnittstellenplatine 1258M, die in den Sockel für die roten Bänder eingebaut werden muss (nur Control-RRC). Alle roten Bänder werden durch die Platine ersetzt. Ein Prototyp wurde mit BC547 und 2N7000 gebaut, aber die Wahl der Transistoren ist nicht kritisch,
