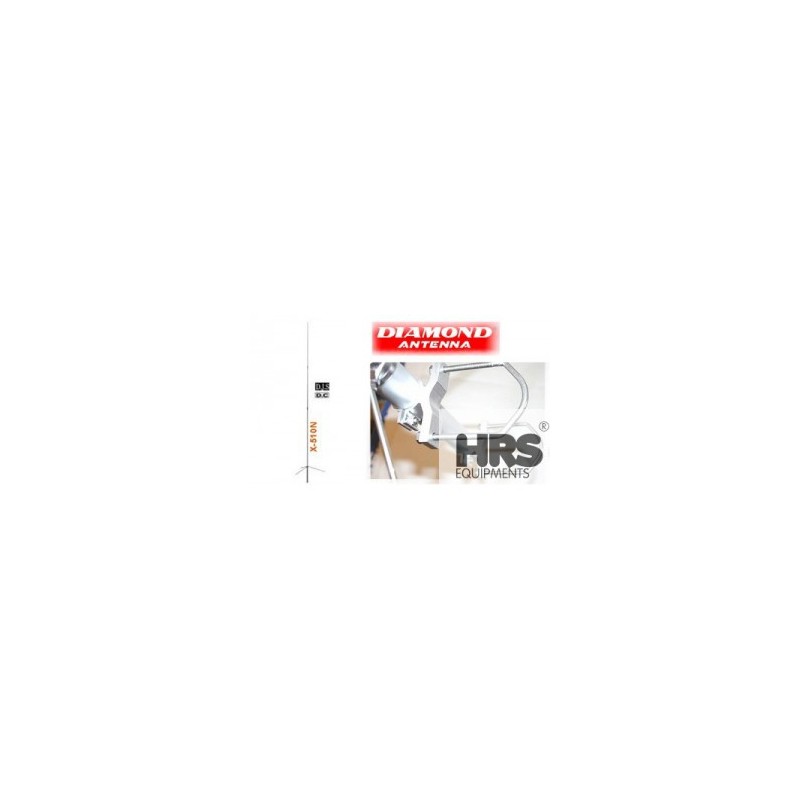

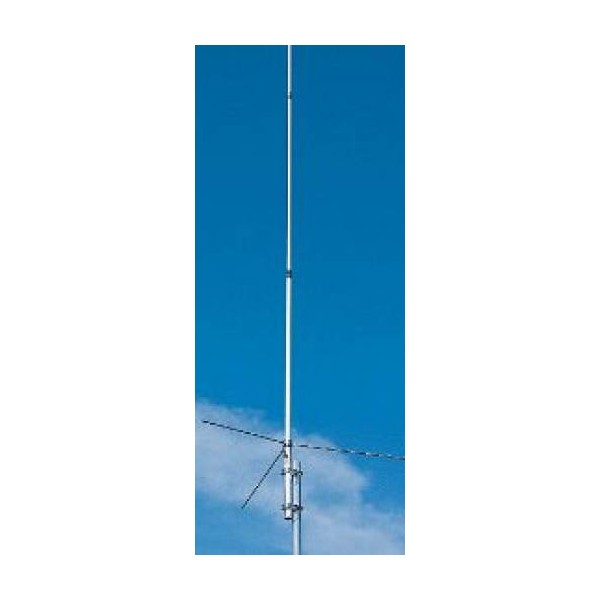

X-510MH ALTA POTENZA Verticale 144/430 MHz 5,2 MT

La più completa linea di antenne da base, con caratteristiche tecniche e meccaniche superiori, come D.J.S. Direct Joint System. Con questo marchio sono segnalate le antenne con un sistema di giunzione diretto che conferisce, oltre alla protezione esterna, una struttura solida come per i sistemi composti da un unico elemento. L'impermeabilità all'acqua delle giunzioni degli elementi è garantita da guarnizioni ad anello. La protezione esterna impedisce l'ossidazione degli elementi radianti interni. La velocità del vento a cui queste antenne possono essere sottoposte rispetta le specifiche professionali, 40m/sec per la X- 7000/X-510/X-400/H-700H, 50 m/sec le X-300/X-200/V-2000/X-6000 e 60 m/sec le X-5000/X-50/X-30.

Mentre con il simbolo D.C. si segnalano le antenne cortocircuitate a massa per la corrente continua. L'elemento radiante, quello posto internamente all'antenna, è messo direttamente a massa in modo da proteggere le apparecchiature da sovracorrenti e scariche elettrostatiche durante i temporali. Tutte le antenne hanno un?impedenza di 50 ohm, con VSWR migliore di 1.5, possono essere fissate ad un palo con diametro compreso tra 30 e 62 mm.


CARATTERISTICHE TECNICHE:

- Potenza massima: 350 WATT !!! (Versione indicata  per alte potenze);

- Connettore: "MJ" (UHF/PL259);

- Guadagno: 8.3 dB (144MHz), 11.3 dB (430MHz);

- Impedenza: 50 Ohm;

- S.W.R.: 1.5;

- Peso: 2.08 Kg;

- Lunghezza d´onda: 3 x 5/8 (144MHz), 8 x 5/8 (430MHz);

- Altezza: 5.2 metri;

X510 Series Radiation Pattern E-Plane 440 MHz
