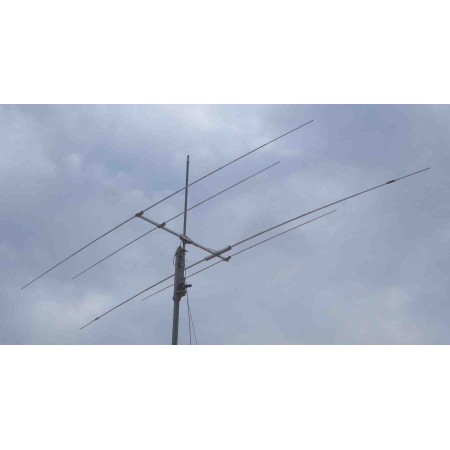

Prosistel PST4-406 Mini Yagi Multibanda

PST4-406

Direttiva dalle dimensioni contenute, progettata per essere installata in spazi ristretti.

Disponibile in versione 40-17-12-6m oppure 30-17-12-6m

Disponibile PST4-306

2 elementi full size in 17 e 12m

Dipolo rotativo in 40 o 30m,

Dipolo rotativo 3/4 lambda in 6m

L'antenna nell'uso reale ha dimostrato prestazioni superiori a quelle di progetto.

Per un funzionamento ottimale, si consiglia di montarlo ad almeno 5-10m da terra.

Si raccomanda l'uso del balun 1:1, 1.5KW

6m, 40 o 30m

- Guadagno: 0 dBd (free space)

- F/B: 0 dBd (free space)

17m

- Guadagno = 6 dBd (free space)

- F/B: 12 dBd (free space)

- SWR 18 - 18,3: 1:1.2

12m

- Guadagno: 6,5 dBd (free space)

- F/B: 12 dBd (free space)

- SWR 24.7 - 28.85 - 25: 1,5 - 1 - 1,5

- Impedenza: 50 ohm (discesa unica)

- Boom: 2.5m

- N. elementi: 2+2

- Raggio rotazione versione con 40m: 6.38m circa

- Raggio rotazione versione con 30m: 4.55m circa

- Peso: 15 Kg circa

- Wind area: 0.3m2

- Alluminio 6060-T6: bulloneria INOX
