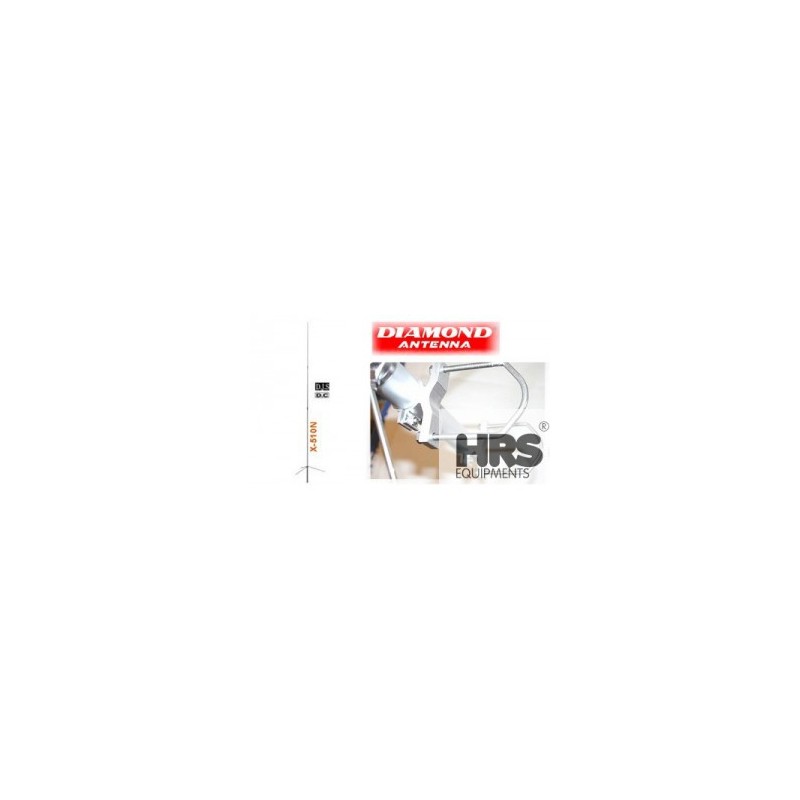

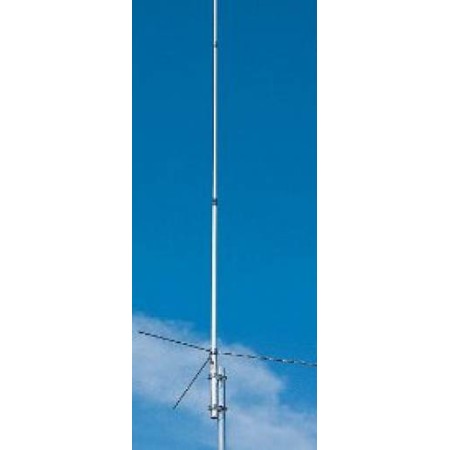

X-510MH HAUTE PUISSANCE verticale 144/430 MHz 5,2 MT

La gamme d'antennes la plus complète de basique, avec des caractéristiques techniques et mécaniques supérieures, comme le DJS Direct Joint Système. Cette marque indique les antennes dotées d'un système de jonction direct qui donne, en plus de la protection extérieure, une structure solide telle que pour les systèmes composés d'un seul élément. Imperméabilité à l'eau des joints des éléments est garanti par des joints toriques. La protection externe empêche l'oxydation des éléments rayonnants internes. La vitesse du vent auquel peuvent être soumises ces antennes est conforme au cahier des charges professionnel, 40 m/sec pour le X-7000/X-510/X-400/H-700H, 50 m/sec pour le et 60 m/sec pour le X-5000/X-50/X-30.

Alors que le symbole DC indique le antennes court-circuitées à la masse pour le courant continu. L'élément radiant, celui placé à l'intérieur de l'antenne est directement mis à la terre pour protéger l'équipement des surintensités et des décharges électrostatiques pendant les orages. Toutes les antennes ont une impédance de 50 ohms, avec VSWR mieux que 1,5, ils peuvent être fixés sur un poteau d'un diamètre compris entre 30 et 62 mm.

CARACTÉRISTIQUES TECHNIQUES:

- Puissance maximale : 350 WATTS!!! (Version adaptée aux fortes puissances) ;

- Connecteur : "MJ" (UHF/PL259);

- Gain : 8,3 dB (144 MHz), 11,3 dB (430 MHz) ;

- Impédance : 50 Ohms ;

- ROS : 1,5 ;

- Poids : 2,08 kg ;

- Longueur d'onde : 3 x 5/8 (144 MHz), 8 x 5/8 (430 MHz) ;

- Hauteur : 5,2 mètres ;

Diagramme de rayonnement série X510, plan E 440 MHz
