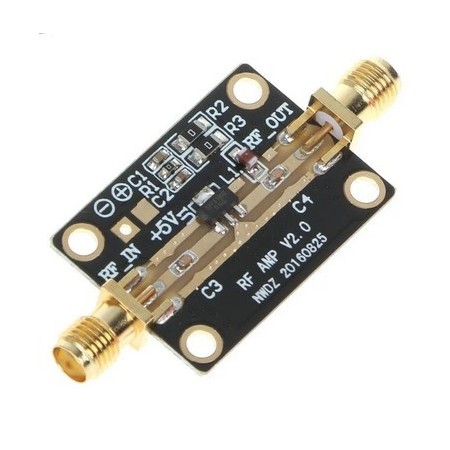

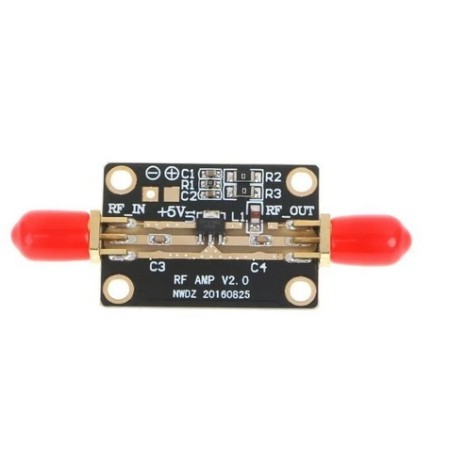

LNA 0.05 - 4GHz broadband amplifier with very low noise and high linearity

Ref: LNAV2.0

Immediately available
€24.90
Tax included
rating No review at the moment
Usually ships within 24 hours.

Quantity

Guarantee safe & secure checkout

Applicazioni:

L'amplificatore è sulla base originale 0.1-2000 + MHz (30dB) amplificatore, utilizzando due-fase cascade è fatto con basso rumore, alto guadagno (60dB), ed è adatto per rilevare i segnali deboli.



Parametri:



Frequenza di funzionamento: 0.2-1500MHz

Amplificatore a Guadagno: 60dB

Potenza di uscita massima: + 10dBm (10mW) @ 1dB compressione punto

Corrente di funzionamento: 35mA (9V)

Tensione di alimentazione: 6-12VDC

Sistema di Impedenza: 50 ohm



L'amplificatore utilizza alcuni suggerimenti:

1) l'amplificatore a la frequenza di funzionamento di meno di 500MHz, ha un buon guadagno planarità. Più bassa è la frequenza, più alto è il guadagno di consistenza.

2) il limite inferiore della frequenza di funzionamento del amplificatore di ingresso e di uscita condensatori sono soggetti a di default è 0.1uF, si può lavorare a 0.2MHz; È possibile aumentare la tensione di ingresso e di uscita condensatori per estendere il più basso limite di frequenza. Applicazioni dovrebbe prestare attenzione per aumentare la potenza di alimentazione disaccoppiamento e regolatore.

3) quando la tensione di alimentazione 5-8V modifiche, può essere utilizzato come una variabile guadagno dell'amplificatore, il guadagno con la tensione di alimentazione aumenta. DA di controllo con la tensione di alimentazione, è possibile controllare il guadagno dell'amplificatore, la regolazione del guadagno.

4) quando la tensione di alimentazione è di 8-10V, low-end guadagno di 30dB, a quel punto il amplificatore ha una bassa figura di rumore e buona stabilità.

5) quando la tensione è 12V, il massimo guadagno, a bassa frequenza guadagno fino a 32.5dB,

6) dal momento che il guadagno dell'amplificatore molto alta (60dB), il ingresso attenzione di sovraccarico (Fmax = -50dBm), in uso dovrebbe seguire il relativo principi di RF e il layout del circuito a microonde.



Cosa ricevi:

1PCS * 60dB RF amplificatore a banda larga



LNAV2.0

Data sheet

Mpn
LNA
Guy
Preamplificatori d'antenna
Specifications
0.05 MHz - 4GHz
Compatible brand
Generico
