YAESU ATAS-25 AKTIVES TUNING-ANTENNENSYSTEM

Yaesu ATAS 25

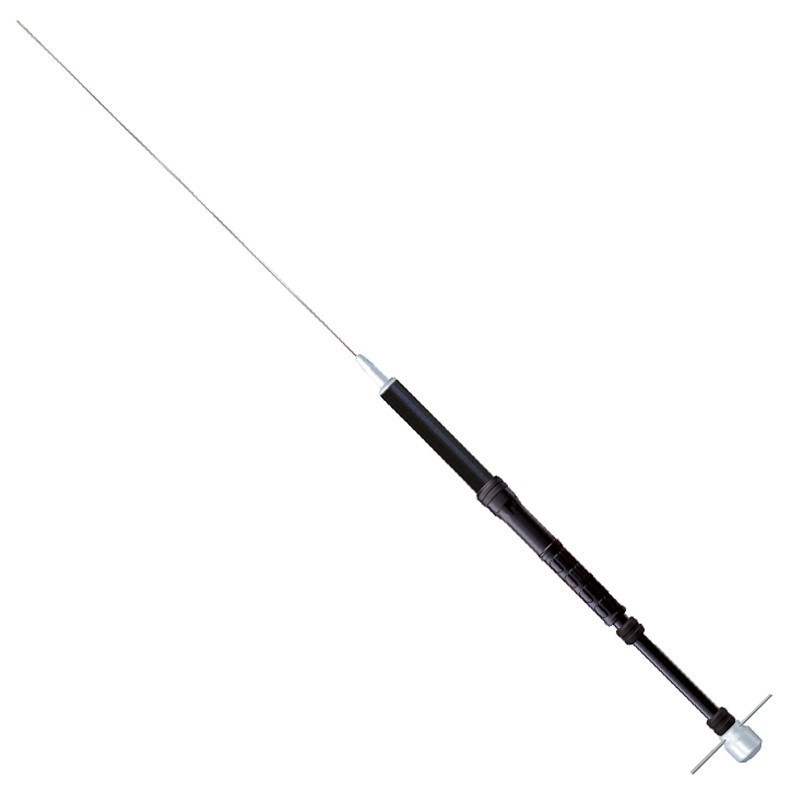

Die ATAS-25 ist eine handabgestimmte tragbare Antenne, ideal für den Einsatz mit HF-Transceivern. Der ATAS-25 ist für die Montage auf einem Standard-Kamerastativ (1/4-Zoll-Bolzen) konzipiert und wird eingestellt, indem der Kurzschlussring der Lastspule nach oben oder unten geschoben und die entsprechende Anzahl oberer Abschnitte ausgewählt wird. Kabel für das Gegengewicht werden mitgeliefert. Der ATAS-25 besteht aus hochwertigen Materialien für maximale Effizienz und ist der ideale Reisebegleiter für Ihre HF-Transceiver!

Verfahren zur Antenneneinstellung
1. Heben und senken Sie die Spulenbaugruppe gemäß der Abbildung unten, während Sie auf das Bandrauschen achten, und suchen Sie nach der Position, an der die Spulenbaugruppe im Empfänger das meiste Rauschen erzeugt. Wenn Sie die maximale Empfindlichkeit nicht erreichen, wenn die Spule vollständig in die niedrigste (kürzeste) Position eingefahren ist, entfernen Sie ein Strahlungselement aus der Spulenbaugruppe und versuchen Sie es erneut. Die Gesamtlänge der Antenne ist möglicherweise zu lang.
2. Stellen Sie den Sender auf CW-Modus ein und überprüfen Sie den VSWR-Messwert.
3. Drehen Sie die Spulenbaugruppe unter erneuter Bezugnahme auf die folgende Abbildung vorsichtig nach rechts oder links, während der Transceiver empfängt. Sobald die Einstellung abgeschlossen ist, entfernen Sie sich von der Antenne und überprüfen Sie das VSWR erneut. Wiederholen Sie den Vorgang (oder kehren Sie ihn um), bis
um die optimale ROS zu erhalten. Berühren Sie während der Übertragung nicht die Spule.

Technische Eigenschaften

Frequenzbereich: 14.07.21128150/144/430 MHz Amateurbänder
Höhe (ca.): Max. 2,2 m bei Nutzung, Min. 0,6 m beim Transport
Gewicht (ca.): 930 g
Eingangsimpedanz: 50 Ω
Max. Leistung eingehend: HF/50 MHz: 100 W (SSB/CW, 50 % Tastverhältnis) 50 W (AM/FM) 144/430 MHz: 50 W (ALL MODE)
Abgestimmtes VSWR: weniger als 2,0:1

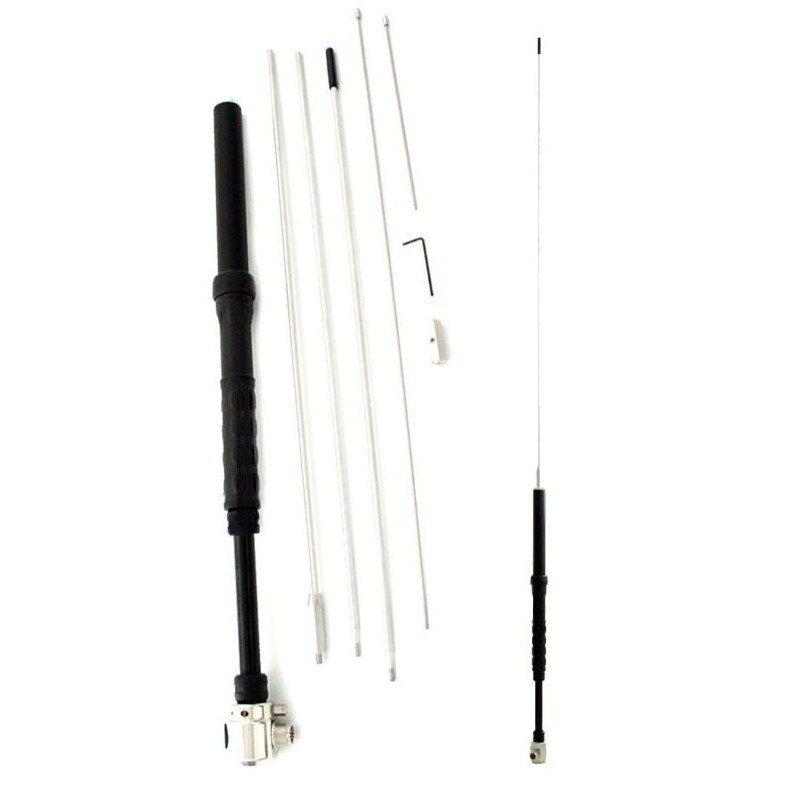

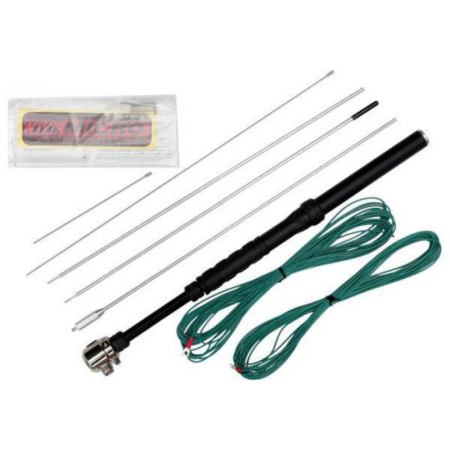

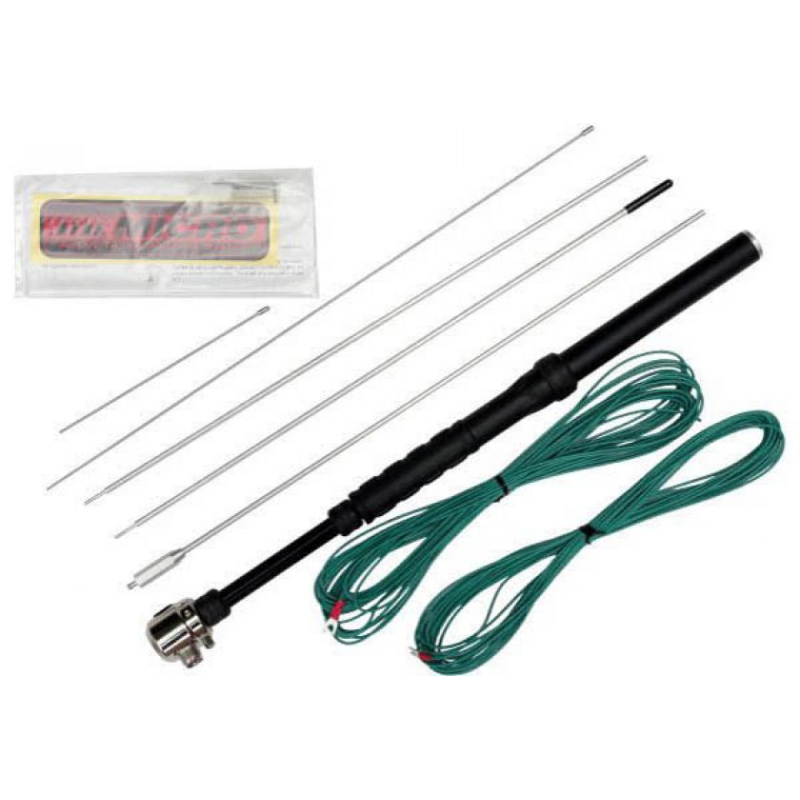

Gelieferte Artikel
Strahlende Elemente
Strahlungselement (für VHF-Band)
Strahlungselement (für UHF-Band)
Radialkabel (6 m, 3 m und 2 m lang)
Ersatz-Radialkabel (10 m lang)
Innensechskantschlüssel
