SYSTÈME D'ANTENNE DE RÉGLAGE ACTIF YAESU ATAS-25

Yaesu ATAS25

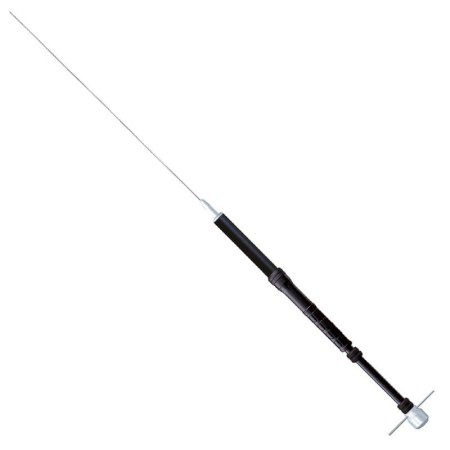

L'ATAS-25 est une antenne portable réglée manuellement, idéale pour une utilisation avec les émetteurs-récepteurs HF. Conçu pour être monté sur un trépied d'appareil photo standard (goujon 1/4"), l'ATAS-25 est réglé en faisant glisser l'anneau de court-circuit de la bobine de charge vers le haut ou vers le bas et en sélectionnant le nombre approprié de sections supérieures. Les câbles pour le contrepoids sont fournis. L'ATAS-25 est fabriqué avec des matériaux de haute qualité pour une efficacité maximale et est le compagnon de voyage idéal pour vos émetteurs-récepteurs HF !

Procédures de réglage de l'antenne
1. En vous référant à la figure ci-dessous, soulevez et abaissez l'ensemble bobine tout en écoutant le bruit de la bande et recherchez la position où l'ensemble bobine produit le plus de bruit dans le récepteur. Si vous n'obtenez pas de sensibilité maximale lorsque la bobine est complètement rétractée jusqu'à la position la plus basse (la plus courte) possible, retirez un élément rayonnant de l'ensemble de bobine et réessayez. La longueur totale de l'antenne est peut-être trop longue.
2. Réglez l'émetteur en mode CW et vérifiez la lecture du compteur VSWR.
3. En vous référant à nouveau à la figure suivante, faites pivoter soigneusement l'ensemble de bobines vers la droite ou la gauche pendant que l'émetteur-récepteur reçoit. Une fois le réglage terminé, éloignez-vous de l'antenne et vérifiez à nouveau le VSWR ; répétez (ou inversez) la procédure jusqu'à ce que
pour obtenir le ROS optimal. Pendant la transmission, ne touchez pas la bobine.

Caractéristiques techniques

Gamme de fréquences: 7/14/21128150/144/430 MHz Bandes amateurs
Hauteur (environ): Max. 2,2 m en utilisation Min. 0,6 m pour le transport
Poids (environ): 930 g
Impédance d'entrée: 50Ω
Puissance maximale entrant: HF/50 MHz : 100 W (SSB/CW, facteur de service de 50 %) 50 W (AM/FM) 144/430 MHz : 50 W (TOUS LES MODES)
VSWR réglé : moins de 2,0 : 1

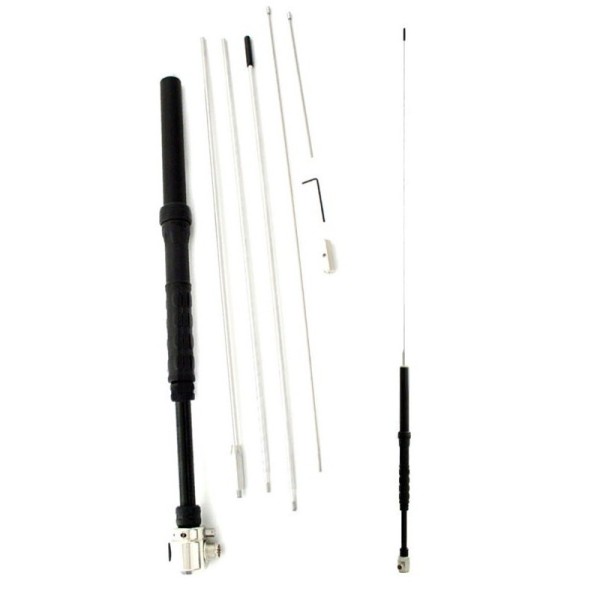

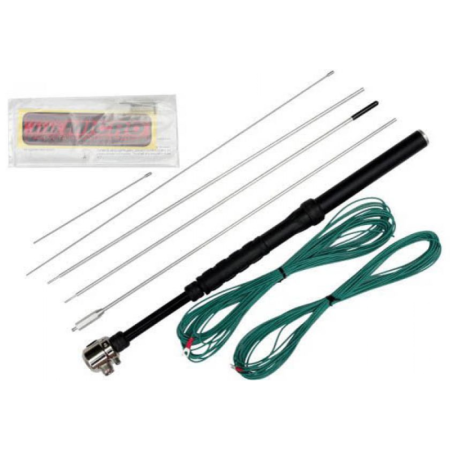

Articles fournis
Éléments radiants
Élément rayonnant (pour bande VHF)
Élément rayonnant (pour bande UHF)
Câbles radiaux (6 m, 3 m et 2 m de long)
Câble radial de rechange (10 m de long)
Clé hexagonale mâle
