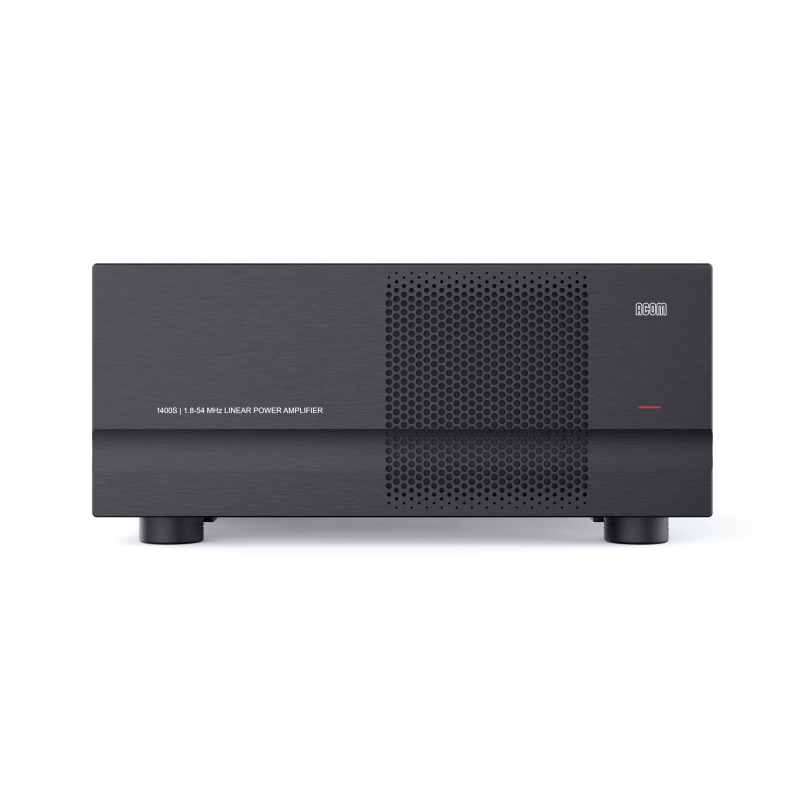

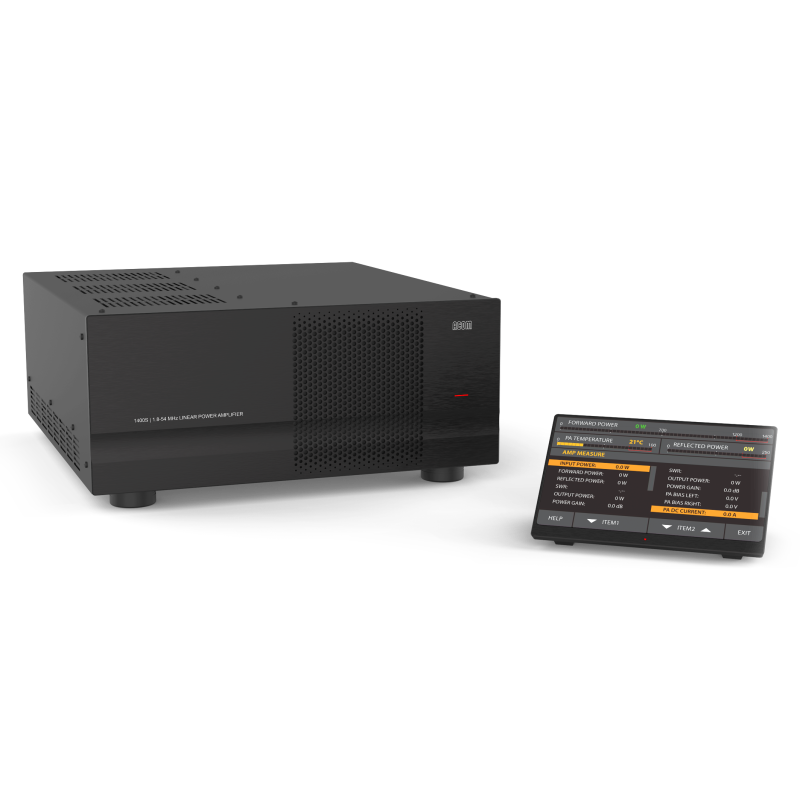

ACOM 1400S: Der Linearverstärker, der den Standard neu definiert!

Technologie und Leistung auf höchstem Niveau. Der ACOM 1400S ist der lineare Leistungsverstärker, von dem jeder Funkamateur träumt, ihn in seiner Station zu haben. Mit einer Abdeckung von 1,8 bis 54 MHz bietet dieses technologische Juwel eine unglaubliche Ausgangsleistung von 1200 W (sowohl im PEP- als auch im kontinuierlichen Trägermodus). Egal, ob Sie im niedrigen oder hohen Band arbeiten, das ACOM 1400S bietet Ihnen immer eine Leistung auf Meisterniveau.

Eine intuitive und äußerst leistungsstarke Benutzeroberfläche

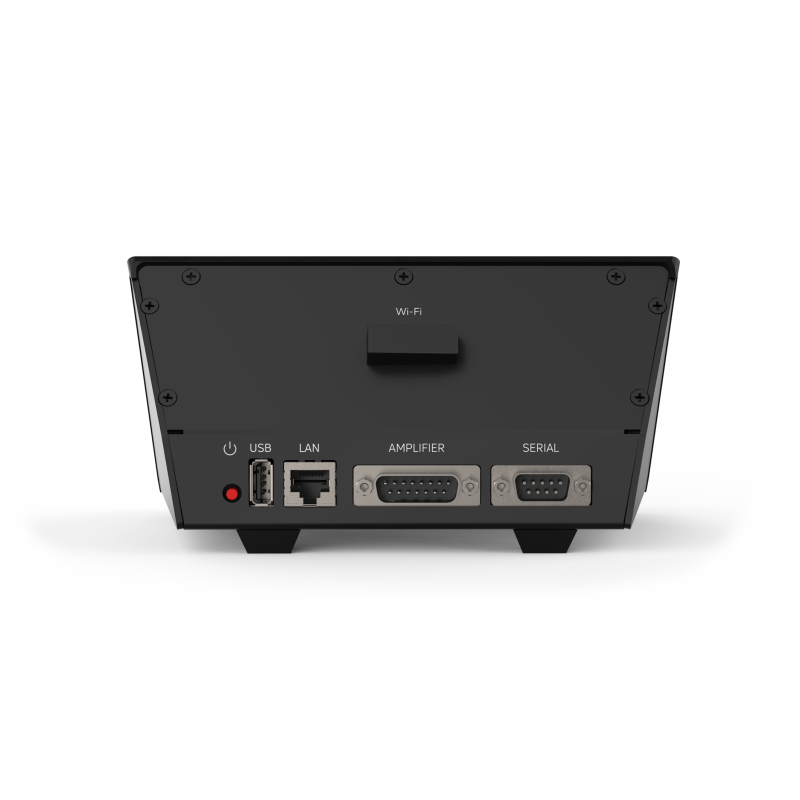

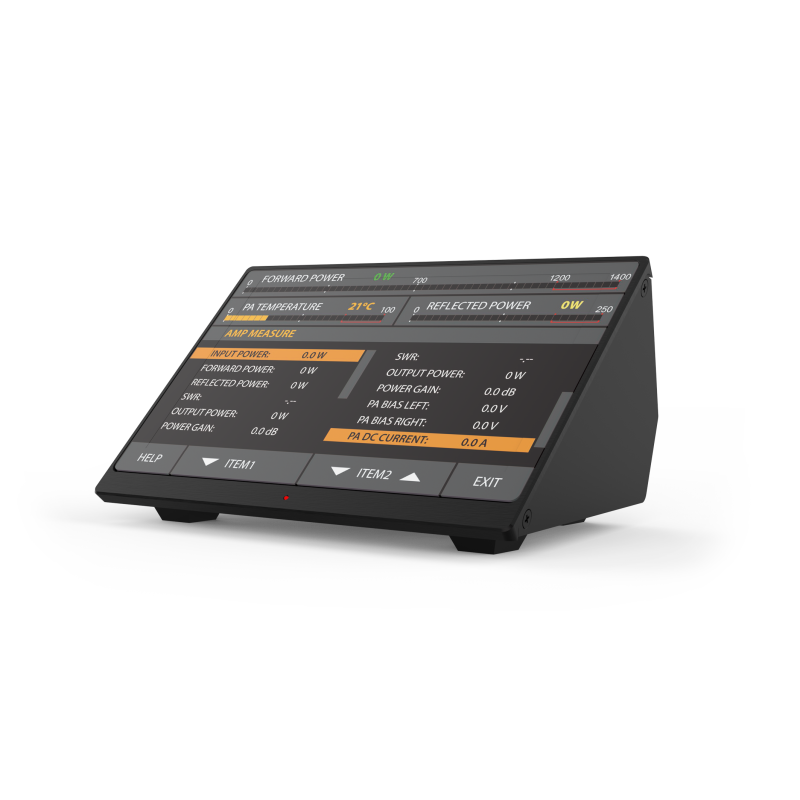

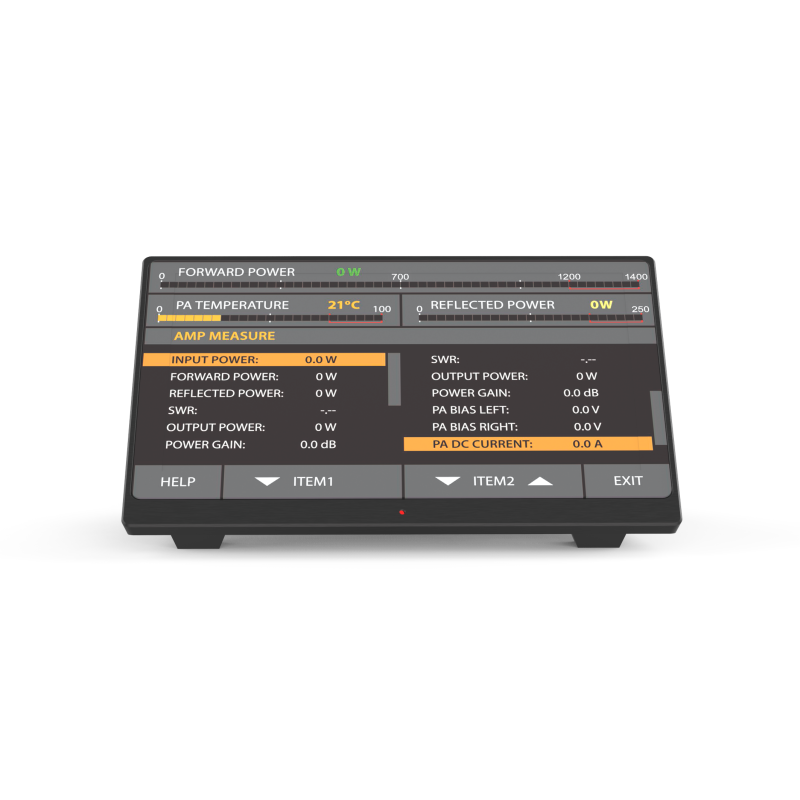

Das Herzstück der ACOM 1400S-Steuerung ist eine Fernbedienungseinheit (RCU) mit einem 7-Zoll-Farb-Touchscreen mit hoher Auflösung , mit dem Sie alle Betriebsaspekte ganz einfach überwachen und verwalten können. Die Benutzeroberfläche ist intuitiv und direkt ; für die Bedienung des Verstärkers sind keine fortgeschrittenen Kenntnisse erforderlich. Der Bandwechsel? Kinderleicht! Dank geführter Befehle ist das Umschalten von einer Frequenz zur anderen auch für weniger Geübte ein Kinderspiel.

Erweiterte automatische Steuerung

Stellen Sie sich einen Verstärker vor, der sich Ihren Bedürfnissen anpasst. Das ACOM 1400S kann die Transceiverfrequenz automatisch überwachen und das Band basierend auf der Betriebsfrequenz ändern, unabhängig davon, ob Sie es über CAT verbinden oder nicht. Falls keine CAT-Verbindung besteht, übernimmt der eingebaute Frequenzmesser, der die Signalfrequenz erkennt und das Band automatisch anpasst. Ein nahtloses Erlebnis , bei dem Ihr Fokus auf der Kommunikation und nicht auf der Geräteverwaltung liegt.

Universelle Kompatibilität und außergewöhnliche Leistung

Das ACOM 1400S ist mit jedem Transceiver kompatibel und benötigt keine speziellen Signale. Eine Antriebsleistung von weniger als 50 W reicht aus, um das Beste aus diesem Verstärker herauszuholen. Seine fortschrittliche Technologie ist mit jedem Radiosender kompatibel , ohne dass komplexe Anpassungen erforderlich sind. Und mit der Breitbandschaltung können Sie auf allen Bändern von 1,8 bis 54 MHz mit einem SWR von weniger als 1,2 (normalerweise 1,1) arbeiten, ohne dass eine Neuabstimmung erforderlich ist. Eine einfache Einrichtung und eine tadellose Leistung.

LDMOS-Technologie: Leistung und Zuverlässigkeit

Das Herzstück des ACOM 1400S ist ein 65-V-LDMOS-Transistor , der selbst bei anspruchsvollsten Vorgängen eine stabile Ausgangsleistung gewährleistet. Dieser Transistor ist dafür ausgelegt, stärksten Belastungen standzuhalten und dabei stets eine hohe Leistung aufrechtzuerhalten. Eine Kombination aus Leistung und Zuverlässigkeit, die es Ihnen ermöglicht, die schwierigsten Bedingungen ohne Kompromisse zu meistern.

Fernsteuerung über das Internet

Der ACOM 1400S ist für den modernen Bediener konzipiert. Mit der integrierten Weboberfläche und dem RJ45-Ethernet-Anschluss können Sie den Verstärker sogar aus der Ferne steuern, einfach über Ihren Computerbrowser. Fernsteuerung über das Internet : Ein Komfort, der es Ihnen ermöglicht, Ihre Station auch aus der Ferne mit der gleichen Präzision zu verwalten, die Sie direkt vor Ort hätten.

Erweiterte Sicherheit und Schutz

Der ACOM 1400S ist mit fortschrittlichen Schutzschaltungen ausgestattet, die den Betrieb des Verstärkers in allen Betriebsmodi ständig überwachen. Seine „Intelligenz“ ermöglicht es Ihnen, 55 wichtige Parameter in Echtzeit zu überwachen und bis zu 28 Schutzereignisse für zukünftige Analysen im Speicher zu speichern. Absolute Sicherheit für Ihre Investition.

Kompaktes Design und überlegene Leistung

Lassen Sie sich nicht von der kompakten Größe des ACOM 1400S täuschen! Sein robustes Design integriert ein Schaltnetzteil (SMPS), das eine Netzspannung von 90–264 V AC unterstützt, ohne dass eine interne Schaltung erforderlich ist. Dies gewährleistet einen stabilen Betrieb auch in Umgebungen mit instabilen Netzen oder Generatoren. Der aufgenommene Strom ist rein sinusförmig und verfügt über eine Leistungsfaktorkorrektur (PFC) für eine außergewöhnliche Effizienz in jeder Situation.

Unübertroffene elektromagnetische Verträglichkeit

Das ACOM 1400S übertrifft die standardmäßigen EMV-Anforderungen und gewährleistet eine perfekte elektromagnetische Verträglichkeit mit anderen Geräten in Ihrer Station. Sie müssen sich keine Sorgen mehr über Störungen machen: Integrierte HF-Filter und ein hervorragender PFC sorgen dafür, dass der Verstärker auch in hochsensiblen Umgebungen störungsfrei arbeitet.

Einfache und intelligente Wartung

Alle Daten zu Fehlerschutzereignissen werden automatisch im Speicher des Verstärkers gespeichert . Mit den 28 gespeicherten Ereignissen kann der Bediener alle Probleme schnell und effektiv diagnostizieren und beheben. Die Wartung ist einfach und stressfrei .

ACOM 1400S: Ein zuverlässiger Begleiter bei Ihrem Amateurfunk-Abenteuer. Wenn Sie nach dem Höchstmaß an Leistung, Zuverlässigkeit und Benutzerfreundlichkeit suchen, ist der ACOM 1400S der Verstärker, der Sie weiterbringt. Machen Sie sich bereit, Ihre Signale über bekannte Grenzen hinaus zu erweitern, mit einem Tool, das für echte Radio-Enthusiasten entwickelt wurde.

Kaufen Sie Ihr ACOM 1400S bei HamRadioShop und bringen Sie Ihr Amateurfunkerlebnis auf ein neues Niveau. Informieren Sie sich auf unserer Website und profitieren Sie von unseren exklusiven Angeboten für echte Radio-Enthusiasten!

Standardfrequenzabdeckung

• 1.800 – 2.000 MHz (160-m-Band)
• 3.500 – 4.000 MHz (80-m-Band)
• 5,020 – 5,455 MHz (60-m-Band)*
• 7.000 – 7.300 MHz (40-m-Band)
• 10,100 – 10,150 MHz (30-m-Band)
• 14,000 – 14,350 MHz (20-m-Band) 1
• 8,068 – 18,168 MHz (17-m-Band)
• 21.000 – 21.450 MHz (15-m-Band)
• 24,890 – 24,990 MHz (12-m-Band)
• 28.000 – 29.700 MHz (10-m-Band)
• 50.000 – 54.000 MHz (6-m-Band)*

Spezifische Informationen zu Zuteilungen und Beschränkungen finden Sie in den regionalen Bandbreitenplänen und geltenden Gesetzen. Erweiterungen oder Änderungen der Frequenzabdeckung sind im Einzelfall abklärbar, müssen aber vor der Bestellung vereinbart werden. Dies stellt in jedem Fall keine Verpflichtung des Herstellers dar und darf nicht gegen lokale Vorschriften und Gesetze verstoßen.

• Nennausgangsleistung 1200 W ±0,5 dB, PEP oder kontinuierlicher Träger, ohne Modusbegrenzung, bei 200–264 VAC Netzspannung; 600 W bei Stromversorgung mit 90–132 V Wechselstrom.
• Intermodulationsverzerrung (IM3) Besser als 31 dB unter dem nominalen PEP;
• Unterdrückung harmonischer und parasitärer Emissionen -60 / -70 dB oder weniger (HF/50 MHz-Band);
• Eingangs- und Ausgangsimpedanzen, Nennwert: 50 Ohm, unsymmetrische UHF-Anschlüsse (SO-239);
• Eingangsschaltung: Breitband, SWR kleiner als 1,2 (typischerweise 1,1), kontinuierlicher Bereich 1,8–54 MHz ohne Neuabstimmung oder Umschalten;
• HF-Bypass-Pfad: SWR – weniger als 1,1, 1,8–54 MHz;
• Akzeptables SWR an der Ausgangslast (der Antenne): bis zu 3 bei proportionaler Leistungsreduzierung und bis zu 1,5 bei maximaler Ausgangsleistung;
• HF-Leistungsverstärkung 14 dB ±1 dB (typischerweise 50 W für 1200 W Ausgangsleistung);
• Netzspannung 100–240 V AC, ±10 %, 50–60 Hz, einphasig;
• Netzstromverbrauch bei voller Ausgangsleistung. Leistungsfaktor gleich oder größer als 0,95; Bis zu 3100 VA bei Nennleistung (200 VAC); Bis zu 2000 VA bei 600 W 100/120 VAC Ausgang;
• Netzwerkstromverbrauch im Energiesparmodus (Standby) Weniger als 1 VA;

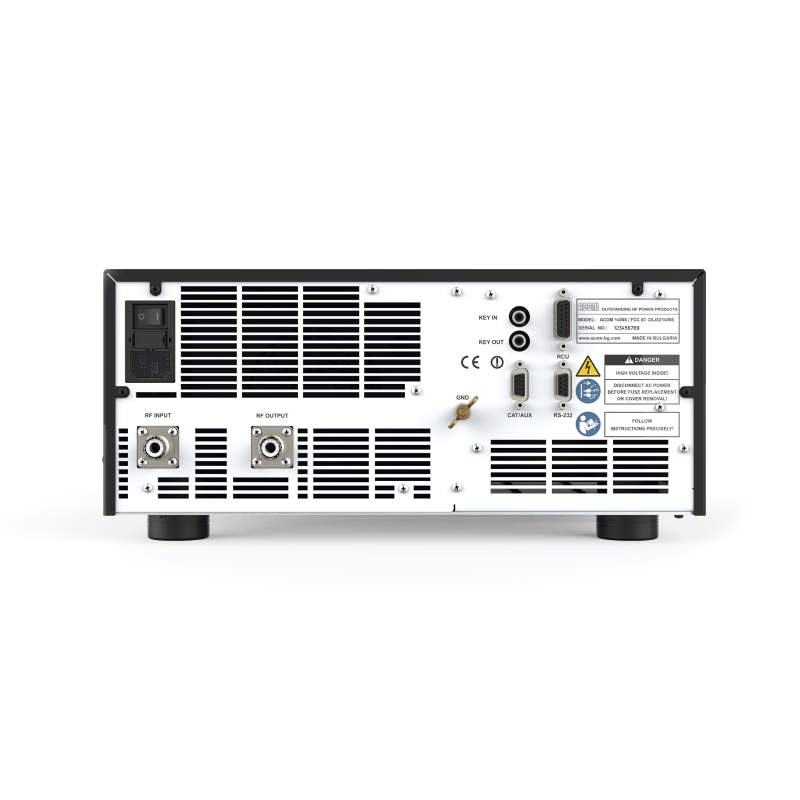

• KEY-IN Empfangs-/Sendesteuerung – RCA-Phono-Anschluss. An den Transceiver-Tastausgang angelegte Spannung: bis zu +12 V;
• Stromfluss im geschlossenen Regelkreis zum Tastausgang des Transceivers: bis zu 6 mA;
• KEY-OUT – Open-Drain-Cinch-Phono-Anschluss. Ausgangswiderstand: nicht mehr als 120 Ohm;
• Die maximal zulässige Leerlaufspannung beim Anschluss externer Geräte beträgt +50 V;
• Maximal zulässiger Stromfluss im geschlossenen Stromkreis von externen Geräten: 20 mA;
• Mindestens erforderliche Sequenzierungszeit zwischen dem Senden einer Sendeanforderung (KEY-IN-Signal „Sendemasse“) und dem Anlegen der HF-Antriebsleistung an den Anschluss RF INPUT für ein sicheres Umschalten vom Empfangen zum Senden: 10 ms.

Verstärker -

RCU-Kabellänge 1,5 Meter;

Sicherheit und elektromagnetische Verträglichkeit: Entspricht den CE-Anforderungen zur Sicherheit und elektromagnetischen Verträglichkeit; Die Zertifizierung durch die FCC (US Federal Communications Commission) wird ab Oktober 2024 organisiert;

Abmessungen und Gewicht Verstärker, BxTxH: 372x418x170 mm, 14,6 kg (14,7x16,5x6,7 Zoll, 32,2

Fernbedienungseinheit, L x B x H: 179 x 118 x 86 mm, 0,730 kg (7,1 x 4,7 x 3,4 Zoll, 1,6 lbs);

Betriebsumgebungen Temperaturbereich: -10 bis +40 Grad Celsius (14 bis 104 Grad F); Relative Luftfeuchtigkeit: bis zu 95 % bei +35 Grad Celsius (95 Grad F); Höhe über dem Meeresspiegel: Bis zu 3050 m (10000 ft) ohne Leistungseinbuße.
