    ADS-B 1090 LNA - Préamplificateur et filtre 27 dB pour ADS-B 1090 MHz

ADS-B 1090 LNA - Préamplificateur et filtre 27 dB pour ADS-B 1090 MHz

Ref: ADSLNA1090

Pas disponible
49,50 €
Taxe inclu
rating Lire l'avis
Note moyenne : 5/5 Nombre d'avis : 1

Quantité

Guarantee safe & secure checkout

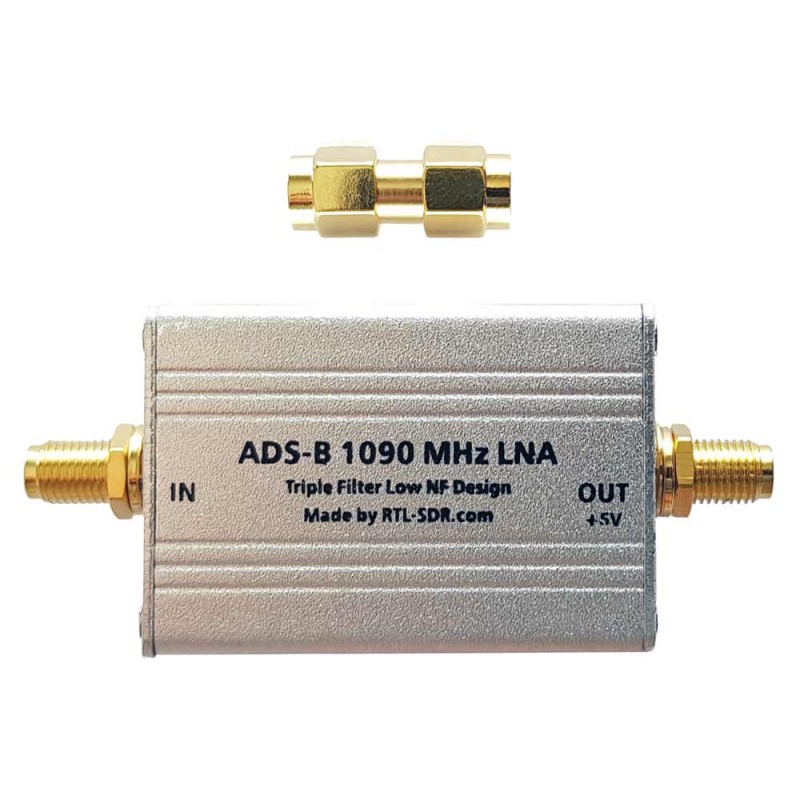

ADS-B 1090 LNA

Préamplificateur et filtre 27 dB pour la fréquence ADS-B 1090 MHz alimentés par biais-té

Ce LNA peut contribuer à améliorer la réception ADS-B en réduisant le facteur de bruit du système et en aidant à surmonter les pertes dans le câble coaxial et/ou d'autres composants tels que les commutateurs et les connecteurs dans le chemin du signal. Pour obtenir les meilleures performances d'un LNA, le LNA doit être placé juste après l'antenne, avant que le câble coaxial ne descende vers la radio.

Le gain de ce LNA est de 27 dB à 1 090 MHz, tandis que les signaux hors bande sont réduits d'au moins 60 à 80 dB. L'atténuation de la bande FM et de tout ce qui est en dessous de 800 MHz est supérieure à 100 dB. Dans le chemin du signal LNA, il y a d'abord un filtre passe-haut à faible perte d'insertion qui réduit la puissance de tout signal FM, TV, radiomessagerie ou autre signal de diffusion similaire qui est généralement extrêmement puissant. Ainsi, entre le premier et le deuxième étage du LNA se trouve un filtre SAW réglé pour 1 090 MHz. Un deuxième filtre SAW est situé à la sortie du LNA. Le résultat est que les signaux hors bande puissants sont considérablement bloqués, mais le LNA reste efficace à 1 090 MHz avec une valeur NF d'environ 1 dB.

Le LNA est également protégé contre les dommages ESD grâce à un tube à gaz et une diode ESD de faible capacité. Mais rappelez-vous toujours que l'antenne doit être correctement mise à la terre pour éviter les dommages ESD.

Veuillez noter que ce LNA nécessite une polarisation en T pour fonctionner. La tension de polarisation se produit lorsque le courant continu traverse le câble coaxial. RTL-SDR V3 a une polarisation en T intégrée et peut être activé par logiciel. Consultez le guide de l'utilisateur de la V3 pour savoir comment l'activer. Alternativement, si vous n'avez pas de dongle avec un tee Bias intégré, vous pouvez utiliser un tee Bias externe que l'on peut trouver sur eBay à un prix assez avantageux. Enfin, si vous êtes doué pour souder des composants SMT, il existe des plots et un emplacement pour une résistance de 0 Ohm sur le PCB pour installer un LDO et alimenter directement le LNA.

N'oubliez pas non plus qu'il s'agit d'un LNA à gain élevé. Il doit être utilisé côté antenne, avec une perte de 3+ ??dB attendue sur le câble coaxial. Cependant, si vous le souhaitez, il peut toujours être utilisé côté récepteur. S'il est utilisé côté récepteur ou avec des câbles coaxiaux à faible perte, vous devrez ajuster le gain RF sur le dongle RTL-SDR. Par défaut, la plupart des logiciels règlent le gain RF au maximum. Nous vous recommandons de ramener le gain RF RTL-SDR à environ 32 dB si vous le connectez directement au dongle, sinon la puissance d'entrée élevée pourrait surcharger le dongle et entraîner de mauvaises performances.

ADSLNA1090

Fiche technique

Mpn
X001O200DL
Gars
Filtri & Schede aggiuntive
Marque compatible
Generico
Sous-catégories
Filtri & Schede aggiuntive
ADS-B 1090 LNA
rating 5
Ottimo LNA, abbinato a un RSP1A mi permette di ricevere il traffico aereo da Monaco di Baviera a Roma!!!!
